Re: Выходной трансформатор своими руками?
« Ответ #120 : Сентября 08, 2011, 04:07:59 »
Блин, тоже парочка таких в гараже лежит, посматриваю на них, но для меня пока намотка трансформаторов - недостижимое таинство)))

Оффлайн FEV

  • Опытный
  • ****
  • Сообщений: 721
  • Репутация: +70/-1
Re: Выходной трансформатор своими руками?
« Ответ #121 : Сентября 08, 2011, 05:27:50 »
ser8526, скорее всего залиты лаком, разбирать нагрев в духовке.
Если внимательно глянуть сбоку, будет видно где идут пластины.

У меня два подобных лежат из немецкого железа, все думаю куда применить.

Оффлайн Weiss

  • Эксперт
  • *****
  • Сообщений: 1262
  • Репутация: +126/-3
  • ну... как-то так
Re: Выходной трансформатор своими руками?
« Ответ #122 : Сентября 08, 2011, 09:08:16 »
ser8526, Сердечник у них Г-образный.Намотаны скорее всего алюминием,и вроде это не трансы,а дроссели.

Оффлайн ser8526 Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 467
  • Репутация: +111/-1
Re: Выходной трансформатор своими руками?
« Ответ #123 : Сентября 08, 2011, 14:58:04 »
Weiss, один дроссель, второй автотрансформатор

Оффлайн Землячёк

  • Эксперт
  • *****
  • Сообщений: 1280
  • Репутация: +122/-0
  • В совершенстве владею 5-ю гитарами. Как владелец.
Re: Выходной трансформатор своими руками?
« Ответ #124 : Сентября 08, 2011, 15:29:27 »
Два дня как закончил мотать выходник для пары 6п6с. Иногда простуда идёт на пользу  :'(





« Последнее редактирование: Сентября 08, 2011, 16:09:42 от Землячёк »

Оффлайн oxigen

  • Эксперт
  • *****
  • Сообщений: 1366
  • Репутация: +352/-1
  • Если нельзя, но очень хочется, то можно
Re: Выходной трансформатор своими руками?
« Ответ #125 : Сентября 08, 2011, 18:18:37 »
Все- таки "родной" механический счетчик удобнее: когда немного отматываешь назад, чтобы поправить витки, не приходится беспокоиться о подсчете витков в итоге.

Оффлайн u-mix

  • Эксперт
  • *****
  • Сообщений: 2908
  • Репутация: +5093/-547
Re: Выходной трансформатор своими руками?
« Ответ #126 : Сентября 08, 2011, 19:22:53 »
Цитата: oxigen от Сентября 08, 2011, 18:18:37
Все- таки "родной" механический счетчик удобнее: когда немного отматываешь назад, чтобы поправить витки, не приходится беспокоиться о подсчете витков в итоге.
а кто б спорил...я их даже на Украине не нашёл ;D
хотя нашёл у нас в Ставрополе в специализированном магазине настоящий счётчик для намоточных станков с реверсом со сбросом и програмным набором...всё как должно быть ...да ещё совкового производства...но стоит гад 3500р...так что жаба задавила
вдруг кому не жалко могу помочь с приобретением...

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Выходной трансформатор своими руками?
« Ответ #127 : Сентября 08, 2011, 19:36:03 »
найдите старый электросчётчик и оттудыва вырвите считалку.

Оффлайн Землячёк

  • Эксперт
  • *****
  • Сообщений: 1280
  • Репутация: +122/-0
  • В совершенстве владею 5-ю гитарами. Как владелец.
Re: Выходной трансформатор своими руками?
« Ответ #128 : Сентября 08, 2011, 20:51:26 »
Цитата: oxigen от Сентября 08, 2011, 18:18:37
Все- таки "родной" механический счетчик удобнее: когда немного отматываешь назад, чтобы поправить витки, не приходится беспокоиться о подсчете витков в итоге.
    - Папа! Хочу пыси!
    - Ой, сынку, и я хОчу!... Та дэ ж йийи взяты...

Оффлайн ser8526 Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 467
  • Репутация: +111/-1
Re: Выходной трансформатор своими руками?
« Ответ #129 : Октября 27, 2011, 19:00:03 »

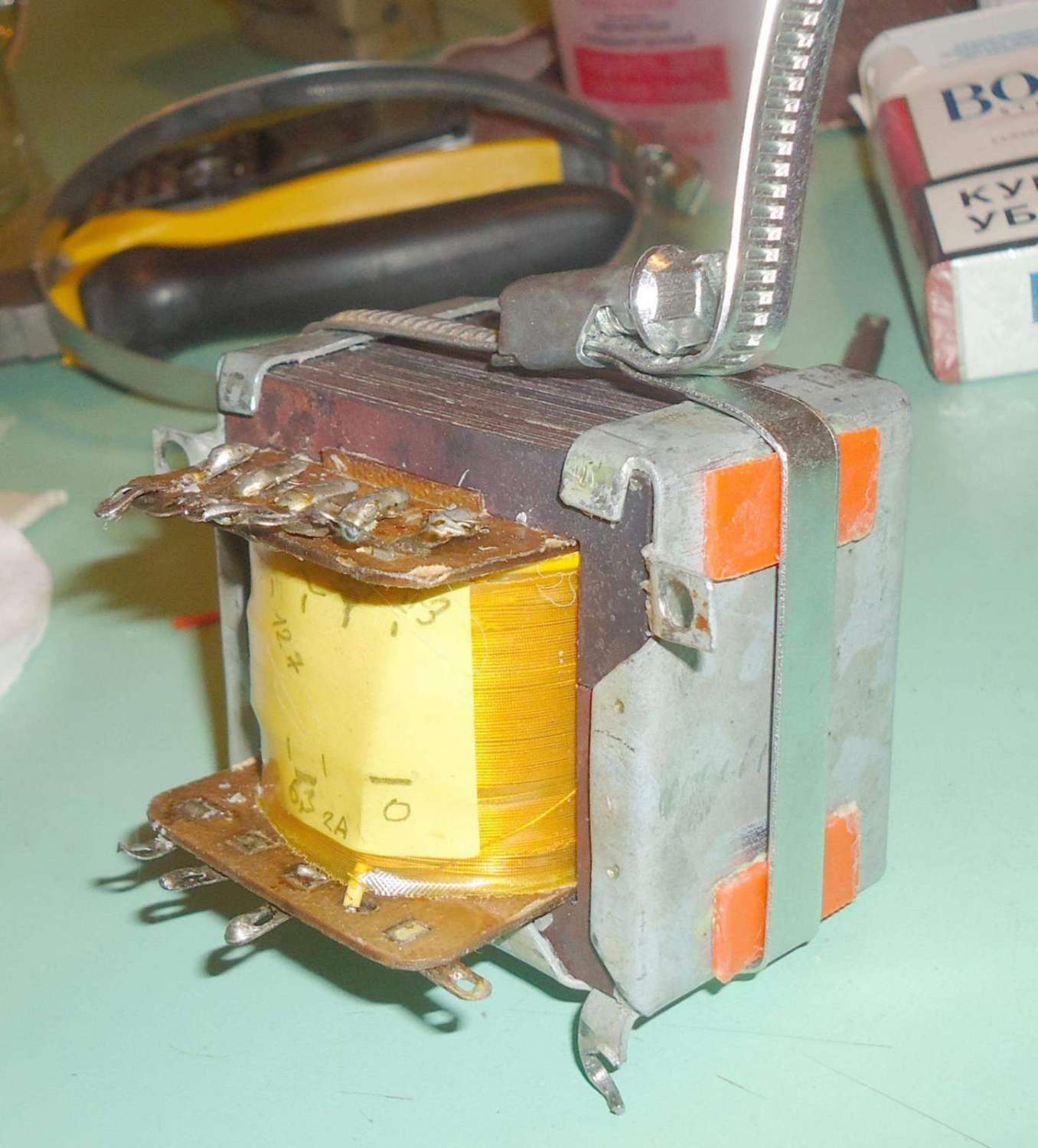

У знакомого мастера подсмотрел фишку - перемотанные трансформаторы (чаще на ПЛ железе) он стягивает сантехническими хомутами. Я вчера домотал обмотки на стареньком силовом трансформаторе от электрофона юность и решил проверить этот способ стяжки. Удобно. Выложу для наглядности фото - вдруг у кого тоже возникнет такая необходимость. Сфоткал до того как сунул трансформатор вариться в парафин, по этому хвост у хомута еще не отрезан.

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • Репутация: +237/-5
  • skiper
Re: Выходной трансформатор своими руками?
« Ответ #130 : Октября 31, 2011, 02:37:39 »
ser8526, ну есть такой способ..тебе самому его внешний вид нравится  ???  Я пока не придумал как делать обойму под железо без гемора. самый простой способ на мой взгляд это четыре г-образный стойки.

Оффлайн Billy_Rock

  • Опытный
  • ****
  • Сообщений: 651
  • Репутация: +38/-1
Re: Выходной трансформатор своими руками?
« Ответ #131 : Октября 31, 2011, 13:02:09 »
Мне вот интересно. Есть транс на две гу-807.
У него сечение почти 16 см2. если учесть, что в определенном режиме с пары простых 6п3с можно снять 30 ватт, то с четверки 6п3с можно снять соответственно 60 ватт, и исходя из этого, вопрос, можно ли в этот транс поставить четверку 6п3с?
усь донор - ту-50

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • Репутация: +237/-5
  • skiper
Re: Выходной трансформатор своими руками?
« Ответ #132 : Октября 31, 2011, 13:07:51 »
Billy_Rock, ты как то не в ту сторону смотришь, надо скачивать даташиты и смотреть внутреннее сопротивление ламп. Вообще выходники у ту с ультралинейным отводом. И еще хинт - всего существует 4 вида ту, самые древние были под 6п3с. Проще купить две г807 если так хочется использовать этот транс. Т.к. их выпускалось много то и железо было разное, то что у меня - совсем не впечатлило, даже перематывать не хочется

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6089
  • Репутация: +645/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Выходной трансформатор своими руками?
« Ответ #133 : Октября 31, 2011, 17:44:07 »
Подскажите такую штуку.

Бывают Ш трансы с отверстиями в пластинах по углам для стяжки.

Вопрос, если таких отверстий нет, стоит сверлить самому или нет?

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5744
  • Репутация: +182/-4
  • Будь как все. Собирай JCM 800 и SLO 100
Re: Выходной трансформатор своими руками?
« Ответ #134 : Октября 31, 2011, 17:45:45 »
Уже сто раз сказано. НЕЛЬЗЯ. Убьеш железо нафиг

... и добавил:

На заводе их вырубают на спец станке все вместе из листа штампом.

... и добавил:

Есть туча способов крепить это железо и без отверстий. Но конечно не очень красиво.
« Последнее редактирование: Октября 31, 2011, 17:48:02 от Мяталист »
