Спасибо за отклик! Теперь по пунктам:
Да. Закон Ома знаю. Проблема в том, что 5Вт резисторов больше 100 Ом у нас тупо нет. Да и 2Вт тоже.

8мА на +350в - это около 44кОм на 2.8Вт, может попробовать из 0.5-1 Вт резисторов набрать нагрузку. С детальём у нас туго. Почты и служб доставки нет.

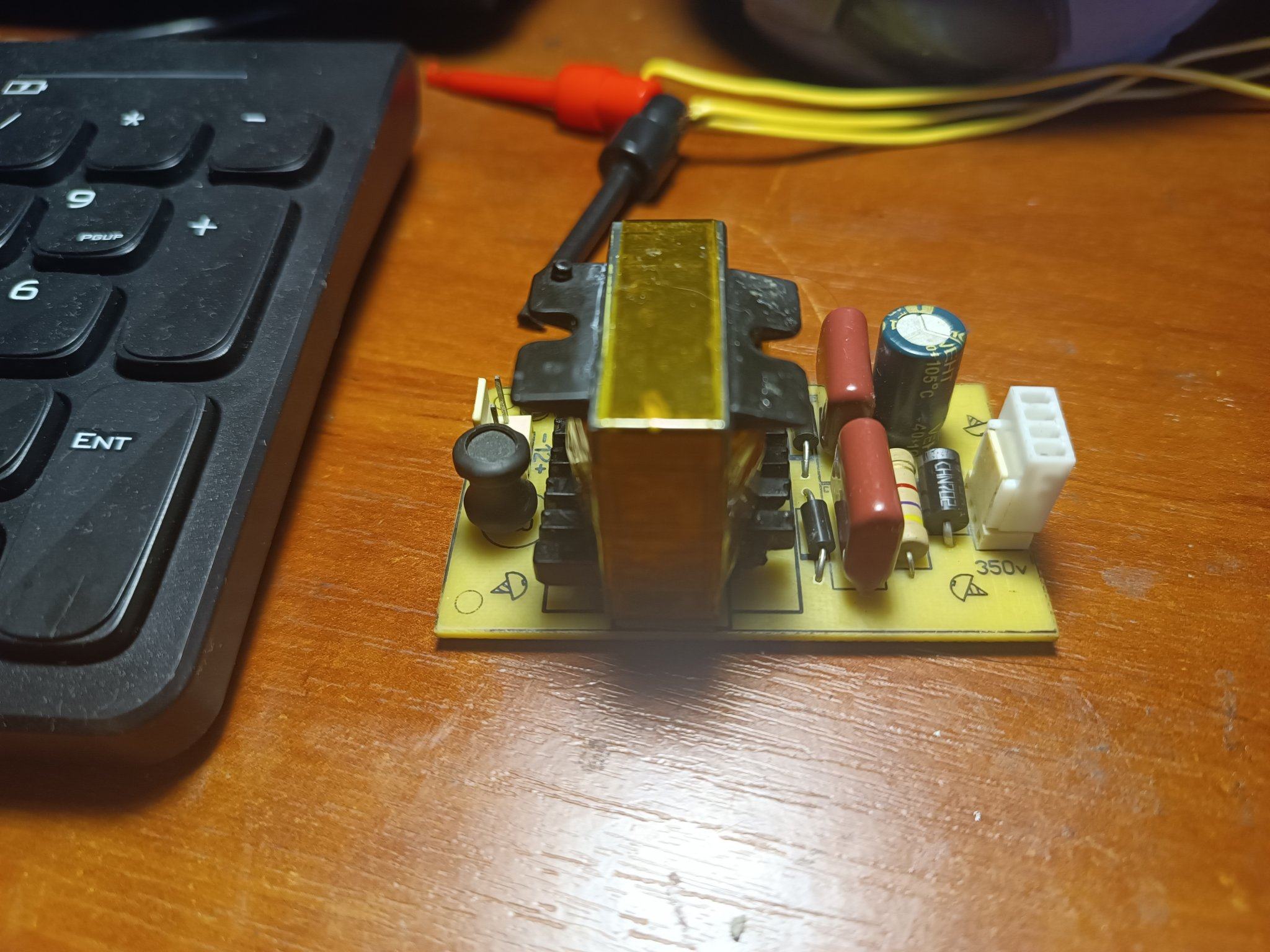

Хотел запитать анодку таким девайсом, собрал и не уверен теперь в правильности. Народ на форумах писал о диких просадках под нагрузкой, но без конкретики. Может они им мощьник запитывали. Про ток при просадках ни слова.
Не хотелось бы из-за бугра тор тащить, его тоже доматывать нужно. Но видимо прийдется.
http://diy-tubes.ru/index.php?route=product/product&path=25_72&product_id=798 как запасной вариант, этот возможно буду пытаться достать.


... и добавил:

Второй вопрос. При использовании 3-х 6н2п(ЕВ) Нужно ли что-то менять в этой схеме?



Я не про накал, с ним вроде как понятно. Шерстил форумы, и натыкался на дебаты о лампе в КП, о ее накале.
Видел эту схему отредактированную Люцифером под 6н2п, но там кроме как по накалу изменений никаких.

Pavlines, 6Н2П - да только накал. Но учти, что и коммутацию придется переводить на 5В. Или делать полностью раздельное питания, но выгоды в этом ноль.

Питание от импульсника - гарантий хорошего звука не будет. Кто бы что не говорил. Понимаю, что вроде бы "удобно" и можно даже всю схему от 9В запитать. Но этим все и заканчивается.

Ну, у него адекватные указаны и сердечник, и диаметр, и витки. Если запас есть по окну - можно диаметры поболе взять. Регулировать удобно первичкой, ее по верх намотать, один-два витка туда-сюда и смотреть результат. Наигрался в свое время.
Но в общем случае Азнаур прав, при возможности желательно трансформатор, и желательно Ш, а не тор. И с экранной обмоткой. И с витком меди поверх

Проблематично будет собрать нагрузку на 350в 0.015А, чтоб проверить БП....   Проблема в том, что 5Вт резисторов больше 100 Ом у нас тупо нет. Да и 2Вт тоже.

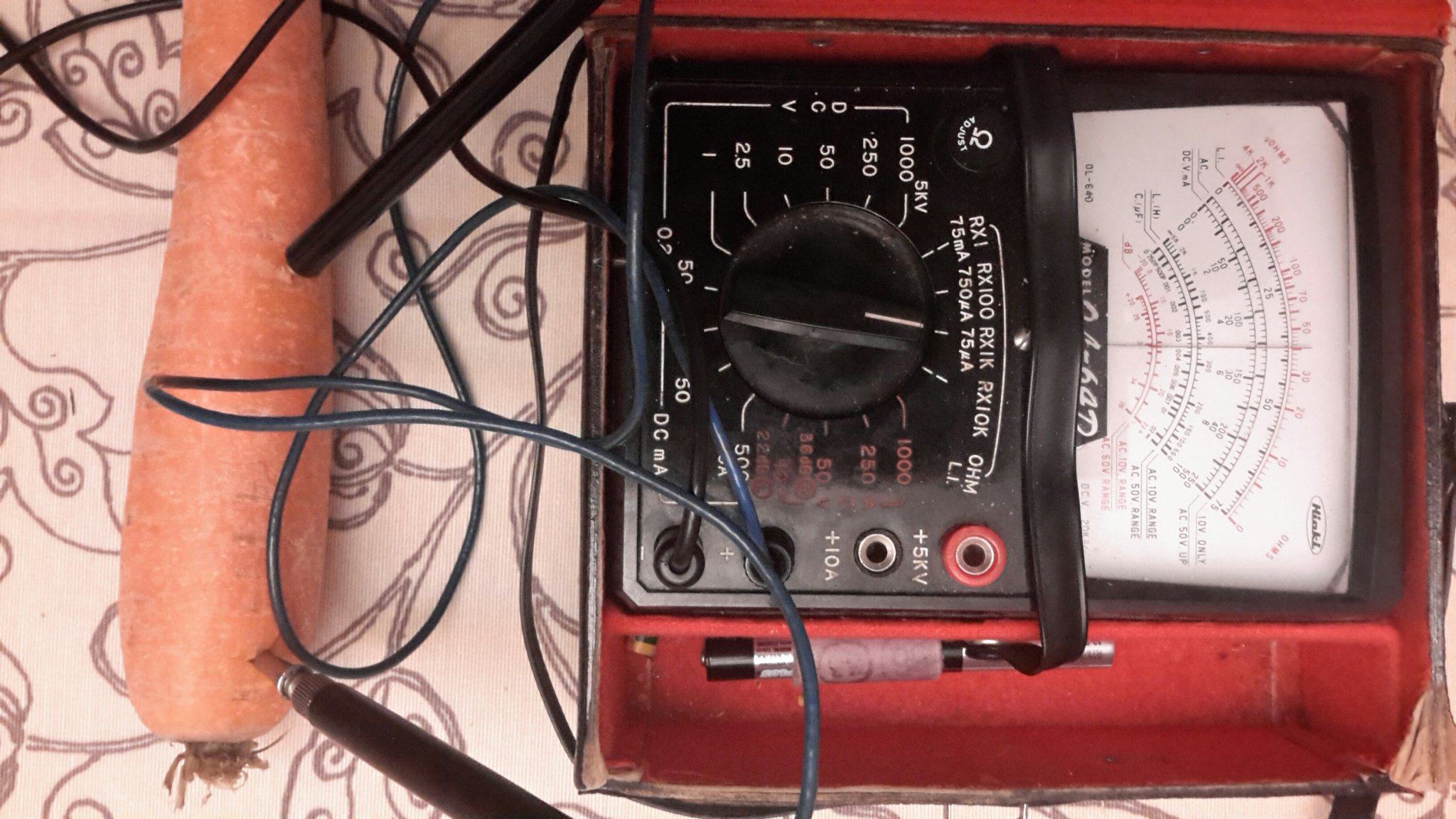

  В дистилированную воду надоть добавить дозу водопроводной  Еще можно забацать резик нужных параметров из бетона, цементопесочной смеси, штукатурки, плиточного клея,  земли, овощей и даже из полена, в любом случае - вода в помощь !  Главное- неусыпный мониторинХ  тока нагрузки , шоб в саморазогрев не уходило

https://youtu.be/ibpeq3lgfZo?si=PkqkfCPqT0Xp7PBI

https://youtu.be/P1KEjuz71O8?si=k_1_8wcqCiBFnleE

Второй вопрос. При использовании 3-х 6н2п(ЕВ) Нужно ли что-то менять в этой схеме?

Если прям нужно приблизить звук 6Н2П-ЕВ к 12АХ7, то есть такие варианты:
1. В параллель к анодным резисторам впаять конденсаторы 30 - 50 пик, что должно уменьшить количество зуда и приблизить АЧХ 6Н2П к 12АХ7.
2. Уменьшить номиналы обвязки на 10-15% т. е. для каскада 100кОм/1,5кОм поставить 91кОм/1,2кОм.
Я этим не заморачиваюсь, тупо меняю лампу. Если есть желание поэкспериментировать - то ф путь  .
3. В КП поднять накал на 60 вольт и ничего ей не будет. Я в КП ставлю АХ от греха  .
Pavlines, завидую белой завистью, у меня эта схема первая в списке, когда дом дострою.
4. В фазике ничего менять не нужно.

А по схеме я теперь запутался. Азнаур вроде уже ответил, что ничего менять не нужно?

Если это Ваш первый проект, то лучше оставить схему как есть. Работать всё будет.
То, что я написал выше  - скорее для гурманов.

Но ведь это ж низковольтные трансформаторы?!

Так и ТПК-15 в оригинальной схеме официально низковольтный. Но никто не запрещает ЗАКАЗАТЬ трансформатор под свои параметры и вдруг такой трансформатор становится высоковольтным Но с П и ПЛ есть нюансы, мной описанные много где. Обязательная одинаковость половинок по потреблению. Т.е. можно заложить и разные обмотки на половинки, но суммарное потребление по половинкам должно быть максимально близким. Тогда не будет лучить и т.п. В случае СРТ, все проще. Всего два напряжения. Анодные последовательно, накальные можно универсально, по 6.3В заложить. Для 6Н2П параллельно, для 12АХ7 последовательно.

На предмет применения 6Н2П - надо версию ЕВ. Они адекват. Простые 6Н2П придется тщательно отбирать и по микрофону и по звуку. В схеме присутствует регулировка Презенс-а, что позволяет придушить излишнюю яркость этих ламп. Потому я и писал, что можно без переделок. 6Н2П-ЕВ в КП работают без проблем, приподнимать накал не обязательно. А вот выпрямить и стабилизировать не помешает - наводки и фон существенно ниже.
