Читай выше про 5 вольт реле... Они не все и от ключа на транзисторе то работают.

Так я поэтому за последовательный светодиод и переживаю сильно

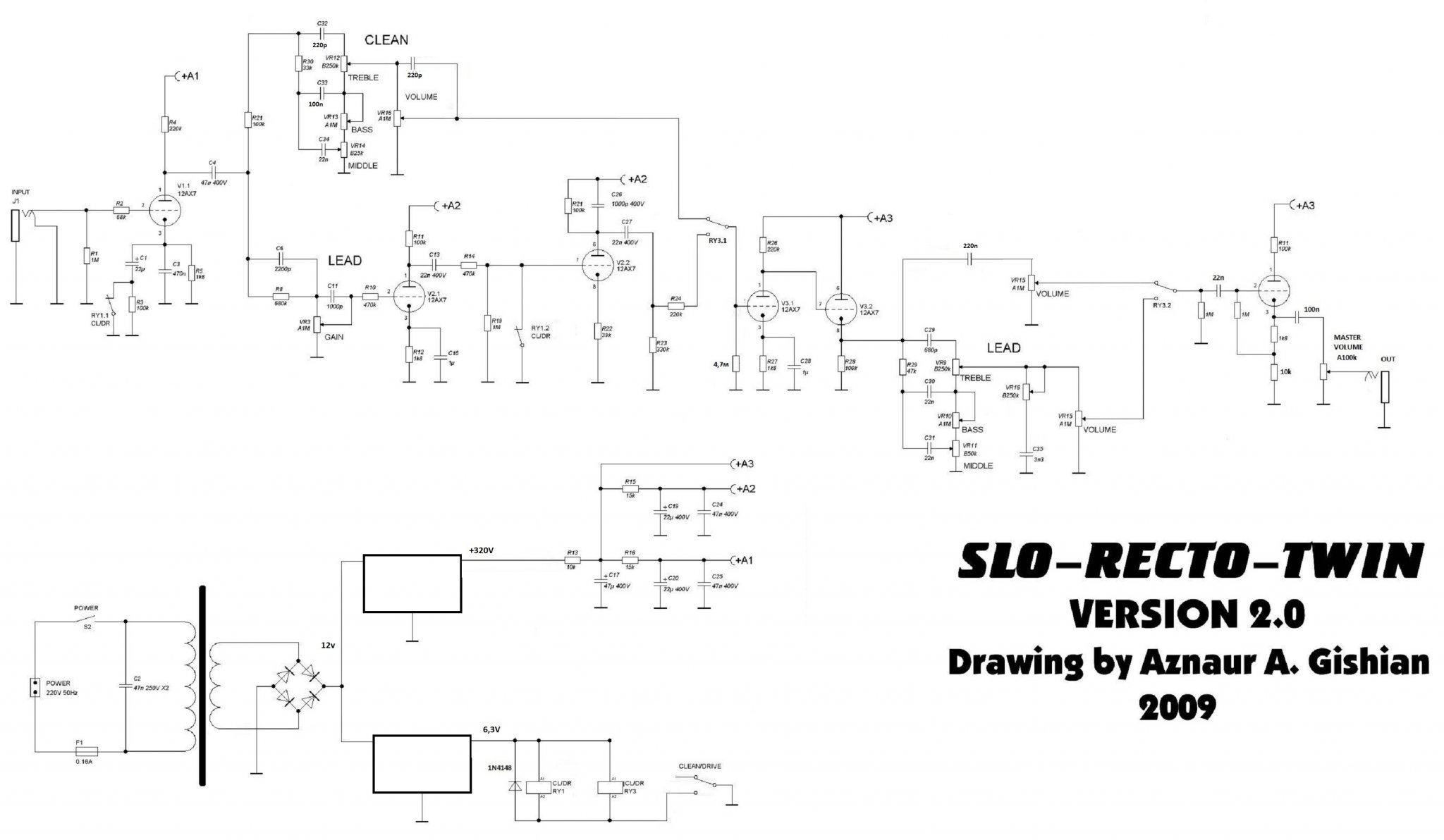

Так что по такому клину, номиналы в норме? Греть мне уже паяльник или нет

Bright добавил потому что громкость у чистого теперь одна, лишнее отверстие образовалось теперь на корпусе, надо занять чем то.

Umnick, обязательно.

Лёха2009, Криво и косо все. Посмотри ТБ чистого в СРТ, там же все разрисовано. Если хочется оставить поты как у перегруза, то на СЧ можно оставить 22н, а на НЧ 100н. На ВЧ 220 пик. Брайтовый конденсатор выше 250 пик смысла не имеет для клина.

Ну и выход на буфер для клина сделан неправильно! R14 замени на пленочник 0.1-0.22 мкФ 400В. После него ставишь пот громкости Клина и все. Все будет по классике на 5 регуляторов. Только ТБ чистого в более удобном месте.

AZG, если в маршовом ТБ НЧ конденсатор увеличить с 22н до 47-100н НЧ будут поадекватнее регулироваться? А то в стоке, как вырезать - пожалуйста, - как сместить акцент на них(за 12ч), так крути не крути...

AZG,  понял.
Кстати реле действительно вполне нормально от 6,3в работают, не греются, оставил так.

Перегруз погонял маленько, звучит четко, жирно, гейна завались,  единственное показался сначала каким то серединистым потом привык вроде) Короче нравится, завтра клин переделаю.

Spero_In_Inteligo, А ты попробуй параллельно 47н и 100н. И поймешь как лучше. Так то да, регулировка НЧ будет чуть более основательной.

Чего-то на квартирной громкости не понял я цимеса... Ну да погоняю еще.

Динамик 8" небось?

Не, из подписи. 22n есть под рукой, то есть всего получилось порядка 44-х. Не говорю, что "плохо" или "не работает". Возможно просто привык к стоку, и не понял - надо оно или нет (возможно я слишком ожидал чего-то еще )

Spero_In_Inteligo, Ну частота смещается. Сама по себе регулировка глубже не станет. Тут важно чтобы попало в нужный диапазон.

Что, ж будем поискать. Играться в частоты - забава затягивающая...
