Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #15 : Декабря 31, 2015, 20:17:18 »
AndyCv, попробовать, если мало диапазона, то поменять резистор 10к в питании ламп на меньший  ???

Оффлайн Владимир Жилеев

  • Новичок
  • *
  • Сообщений: 1
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #16 : Января 01, 2016, 03:30:05 »
AndyCv, как звучит то она?

Насчет замены - там панелька, пробуйте все подходящее по цоколевке.
Удачи!

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7805
  • Репутация: +2276/-17
  • Atypique
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #17 : Января 01, 2016, 14:11:39 »
Цитировать
Кому верить? Что является верным?
- как говорится, "практика - критерий истины".
Надо взять тестер и измерить напряжения питания на ОУ в обоих вариантах, а там уже будем думать, что делать дальше.

Оффлайн AndyCv Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 307
  • Репутация: +27/-39
  • Зарегистрированный
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #18 : Января 01, 2016, 21:11:01 »
- как говорится, "практика - критерий истины".
Надо взять тестер и измерить напряжения питания на ОУ в обоих вариантах, а там уже будем думать, что делать дальше.

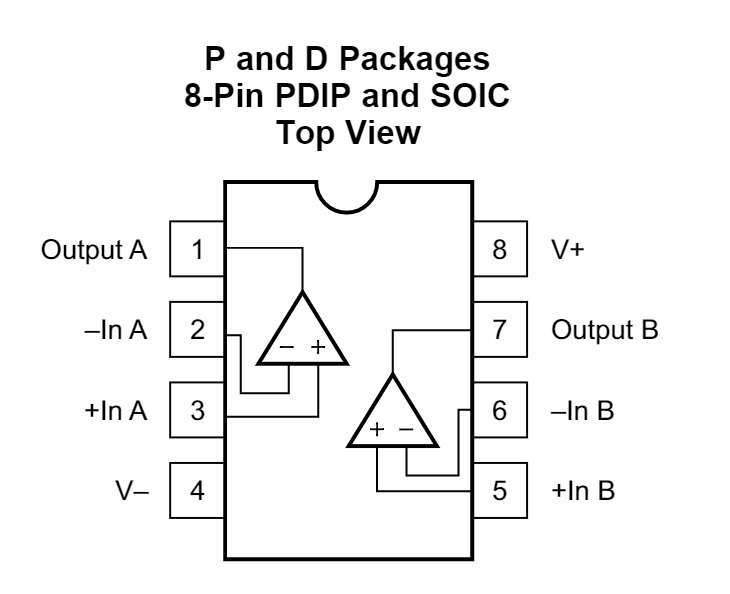

Насколько я понимаю, мы меряем на лапах ОУ 4 и 8 верно? В состоянии все по максимуму включено + включен перегруз? Верно?
« Последнее редактирование: Января 01, 2016, 21:13:55 от AndyCv »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7805
  • Репутация: +2276/-17
  • Atypique
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #19 : Января 01, 2016, 23:23:01 »
Цитировать
меряем на лапах ОУ 4 и 8 верно?

- да, относительно массы.

Оффлайн Jarroy

  • Новичок
  • *
  • Сообщений: 4
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #20 : Января 01, 2016, 23:54:52 »
Во млин. Че делать то? Шаманить с питанием или нет?
Сделай как изначально хотел: попробуй другие операционники. Ничего страшного не произойдет.

Цепи питания довольно стандартны - никаких сверхвысоких номиналов там нет. Можешь сравнить с любыми другими примочками на ОУ.



Оффлайн AndyCv Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 307
  • Репутация: +27/-39
  • Зарегистрированный
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #21 : Января 02, 2016, 04:09:40 »

- да, относительно массы.

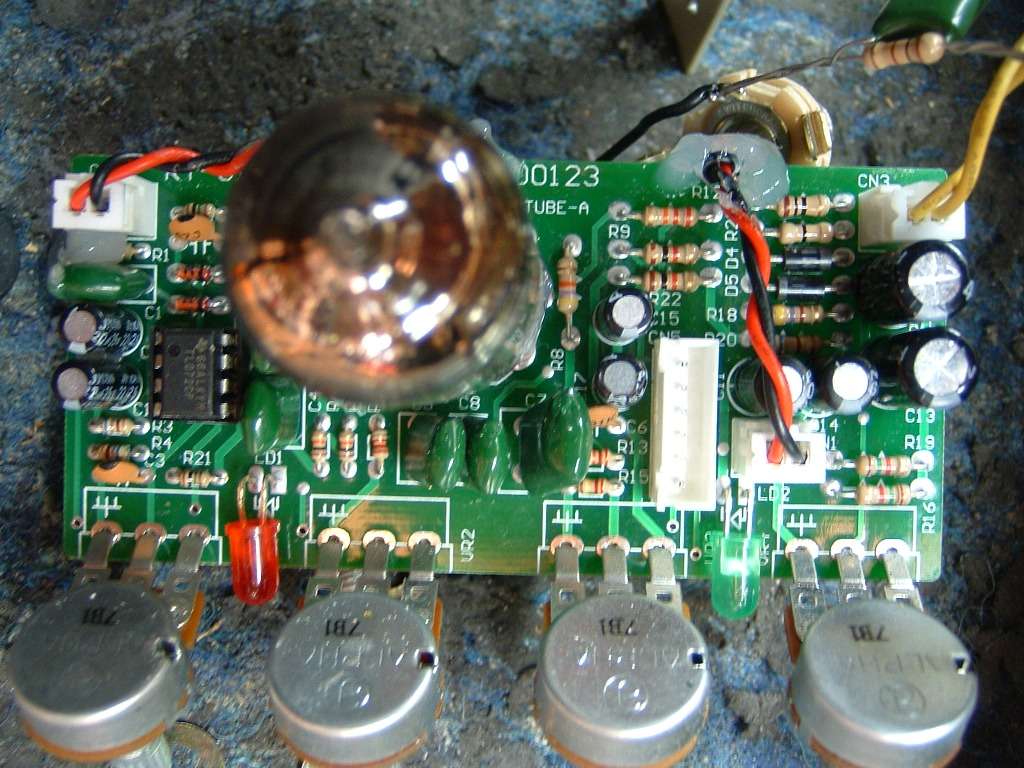

А где можно вот на этой плате правильную массу найти?

... и добавил:

Сделай как изначально хотел: попробуй другие операционники. Ничего страшного не произойдет.
Цепи питания довольно стандартны - никаких сверхвысоких номиналов там нет. Можешь сравнить с любыми другими примочками на ОУ.
Не вопрос. Кстати AZG тоже написал что не мудрить,  поменять. На днях померяю и  отпишусь....  Померить то все равно интересно. Пока просто по семейным обстоятельствам не до гитары :( Год начался через редкостную ж..у.
« Последнее редактирование: Марта 27, 2016, 03:19:00 от AndyCv »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7805
  • Репутация: +2276/-17
  • Atypique
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #22 : Января 02, 2016, 08:43:42 »
Цитировать
где можно вот на этой плате правильную массу найти?
- нижний по схеме вывод потенциометра OUT LEVEL, а также общая шина, куда присоединены выводы больших электролитов - это всё масса.
Один из входов ОУ (+) также сидит на массе, только здесь неясно, в какой он секции, то ли это вход 3, то ли 5. Тестер всё прояснит.
Что интересно, судя по схеме, масса входного джека не соединена с корпусом напрямую, а через параллельную цепочку 100 Ом/0,1 мкФ - можно мерить и через корпус с внесением несущественной погрешности.
Мина при установке более прожорливого ОУ заключается в том, что его нестабилизированное питание съедет вниз и потащит за собой режим лампы.
Для восстановления прежних значений придётся уменьшить номиналы фильтрующих резисторов, а это повлечёт за собой общее увеличение фона.
Вопрос в том, насколько это будет заметно на практике, остаётся открытым до проведения натурного эксперимента.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #23 : Января 02, 2016, 17:17:17 »
А нет ли ошибки в схеме? Может, наоборот, от первой ступени запитана лампа, а  от второй - ОУ? В текущем варианте, на мой взгляд, как-то нелогично.

Оффлайн AndyCv Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 307
  • Репутация: +27/-39
  • Зарегистрированный
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #24 : Января 02, 2016, 17:24:13 »
Владимир Живеев. Да как обычная грелка и звучит. Ничего особенного в принципе. Из заслуг, только то, что ее David Gilmour использует.
« Последнее редактирование: Сентября 26, 2016, 20:03:35 от AndyCv »

Оффлайн banzai-che

  • Эксперт
  • *****
  • Сообщений: 1071
  • Репутация: +19/-1
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #25 : Января 02, 2016, 18:25:19 »
Ден2, ну а почему-бы нет? Большее напряжение заводим на оу, дабы он не грузился  ???

Оффлайн AndyCv Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 307
  • Репутация: +27/-39
  • Зарегистрированный
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #26 : Января 02, 2016, 21:38:32 »
Вот что получается при замерах:
OPA2604 между 4 и землей 9,42 между между 8 и землей 9,62 Вольт
TL072 между 4 и землей 14,38 между 8 и землей 12,64 Вольт

Жопа?
« Последнее редактирование: Января 02, 2016, 21:45:27 от AndyCv »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7805
  • Репутация: +2276/-17
  • Atypique
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #27 : Января 02, 2016, 21:48:53 »
Ничего страшного, вполне нормальный результат. А что говорят собственные уши? Как ощущения?

Оффлайн AndyCv Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 307
  • Репутация: +27/-39
  • Зарегистрированный
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #28 : Января 02, 2016, 21:56:03 »
Ничего страшного, вполне нормальный результат. А что говорят собственные уши? Как ощущения?
Пока не слушал, простите... Завтра постараюсь отслушать.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #29 : Января 02, 2016, 22:03:03 »
Тогда заодно можно пойти в другую сторону и воткнуть TL062 - напряжения ещё поднимутся. Хэдрум увеличится, возможно, даже больше понравится. И эксперимент копеечный))
