Автор Тема: Замена лампы и ОУ в B.K.Butler Tube driver  (Прочитано 4203 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн AndyCv Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 300
  • Репутация: +26/-9
  • Зарегистрированный
Замена лампы и ОУ в B.K.Butler Tube driver
« : Декабря 30, 2015, 02:58:12 »

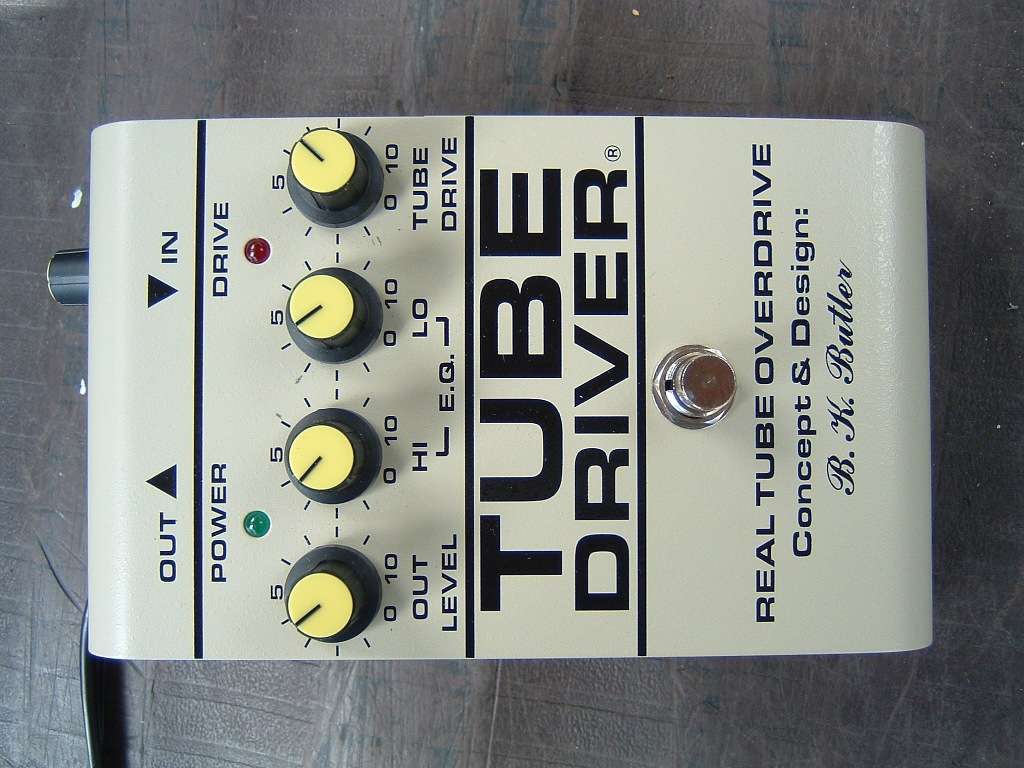

Есть B.K.Butler Tube driver. В нем стоит ОУ TL072. Насколько я понимаю, он полностью взаимозаменяем без вмешательства в схему с ОУ OP2604AP и JRC4558D. Это верно? Хочется воткнуть вместо TL072 -> OP2604AP. Ничего не спалю в этой педальке? Не испорчу? Стоит ли? Жду табуреток.
« Последнее редактирование: Февраля 19, 2016, 19:56:30 от AndyCv »

Оффлайн Geezer

  • Эксперт
  • *****
  • Сообщений: 2849
  • Репутация: +324/-12
  • Atypique
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #1 : Декабря 30, 2015, 05:26:46 »
Это вполне безопасно, но лучше делать это на обесточенном устройстве и с разряженными конденсаторами питания (убедиться тестером, что на питающих ногах ОУ напряжение ушло).
Однако замена ОУ может не дать заметного эффекта. Я бы посоветовал поэкспериментировать в другом направлении - поскольку всё усиление здесь формирует ОУ, он легко влетает в режим симметричного ограничения по питанию (rail-to-rail), которое ухо ощущает как скучное, механистичное. Это дело можно поправить, воспользовавшись идеей Тюбскримера: включить параллельно регулятору DRIVE встречно-параллельную цепочку из диодов. Чтобы максимально сохранить динамику звука, но избежать примитивного ограничения rail-to-rail, рекомендую в каждом направлении цепочки включить штук по 10 диодов (для начала), а потом на слух экспериментировать с их количеством, добиваясь необходимой асимметрии. Это будет действительно интересно.

Оффлайн AndyCv Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 300
  • Репутация: +26/-9
  • Зарегистрированный
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #2 : Декабря 30, 2015, 20:11:14 »
Спасибо. Я если честно в схемотехнику впаиваться не очень хочу. Поробую поменять ОУ...и потом отпишусь, если кому инетересно конечно?
« Последнее редактирование: Января 02, 2016, 17:33:23 от AndyCv »

Оффлайн Geezer

  • Эксперт
  • *****
  • Сообщений: 2849
  • Репутация: +324/-12
  • Atypique
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #3 : Декабря 30, 2015, 20:44:48 »
А крутилка BIAS (смещение рабочей точки) что-нибудь даёт?

Оффлайн AndyCv Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 300
  • Репутация: +26/-9
  • Зарегистрированный
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #4 : Декабря 30, 2015, 21:12:09 »
Дает что то...влияет на звук. Портит звук, делает его противным и гадким, если совсем точно. Я никакой реальной пользы от нее не обнаружил :( Покрутил, покрутил, выставил ее и забыл. Ну так больше это для меня  моральное удовольствие :)
« Последнее редактирование: Декабря 30, 2015, 21:48:01 от AndyCv »

Оффлайн Geezer

  • Эксперт
  • *****
  • Сообщений: 2849
  • Репутация: +324/-12
  • Atypique
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #5 : Декабря 30, 2015, 21:27:53 »
Попытайтесь сформулировать, что вам хочется выжать из этой схемы, и тогда будет проще советовать.

Оффлайн AndyCv Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 300
  • Репутация: +26/-9
  • Зарегистрированный
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #6 : Декабря 30, 2015, 21:48:56 »
Попытайтесь сформулировать, что вам хочется выжать из этой схемы, и тогда будет проще советовать.
Спасибо вам огромное, я пока что тайм аут возьму для формулирования пожеланий :) Вы очень любезны.

Оффлайн Geezer

  • Эксперт
  • *****
  • Сообщений: 2849
  • Репутация: +324/-12
  • Atypique
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #7 : Декабря 31, 2015, 00:08:01 »
О.К.

Оффлайн Denn

  • Ветеран форума
  • ******
  • Сообщений: 3200
  • Репутация: +2353/-48
  • είμαι ο μουσικός και ο ραδιομηχανίκός
    • Denn's personal web-page
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #8 : Декабря 31, 2015, 12:29:18 »

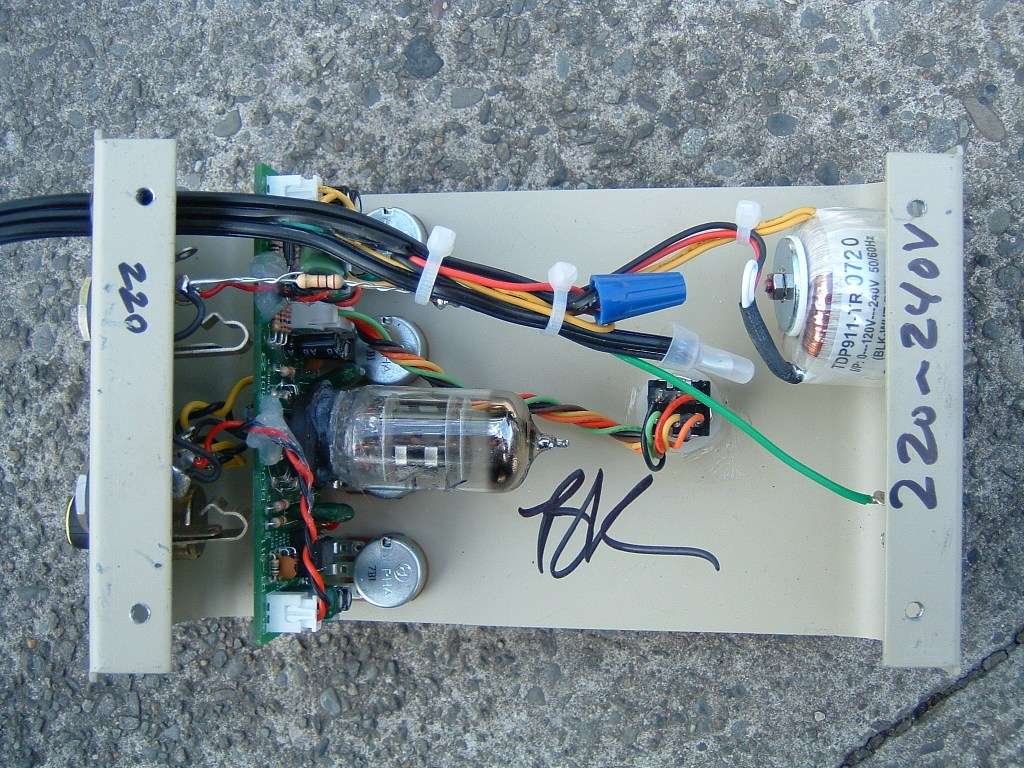

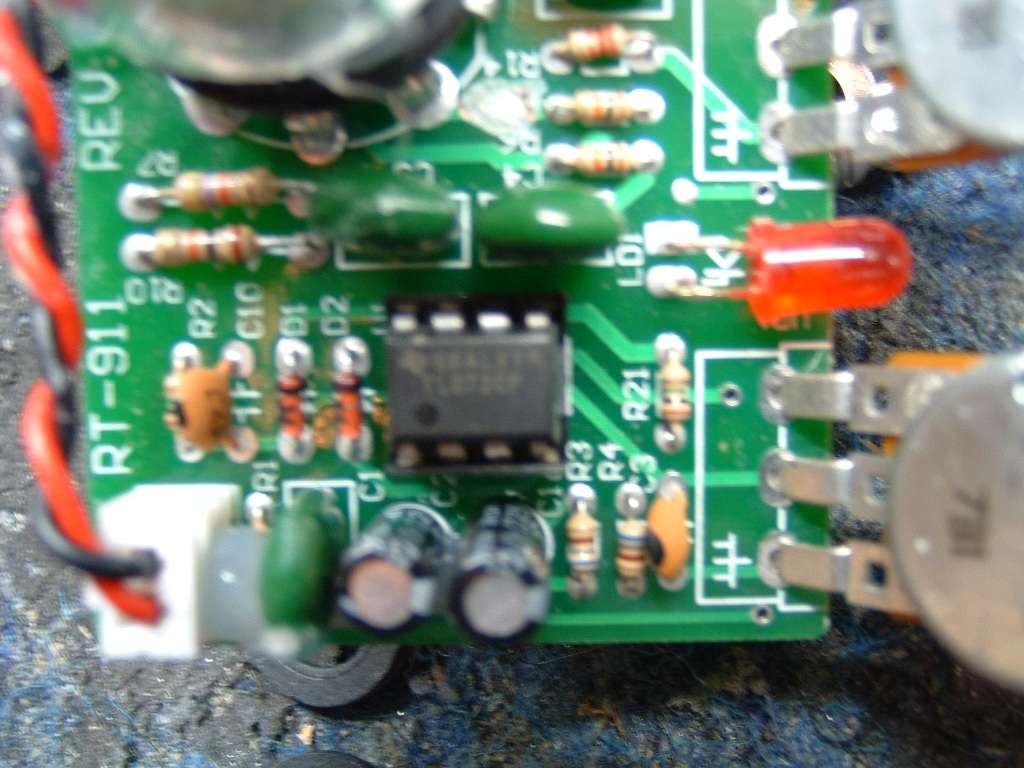

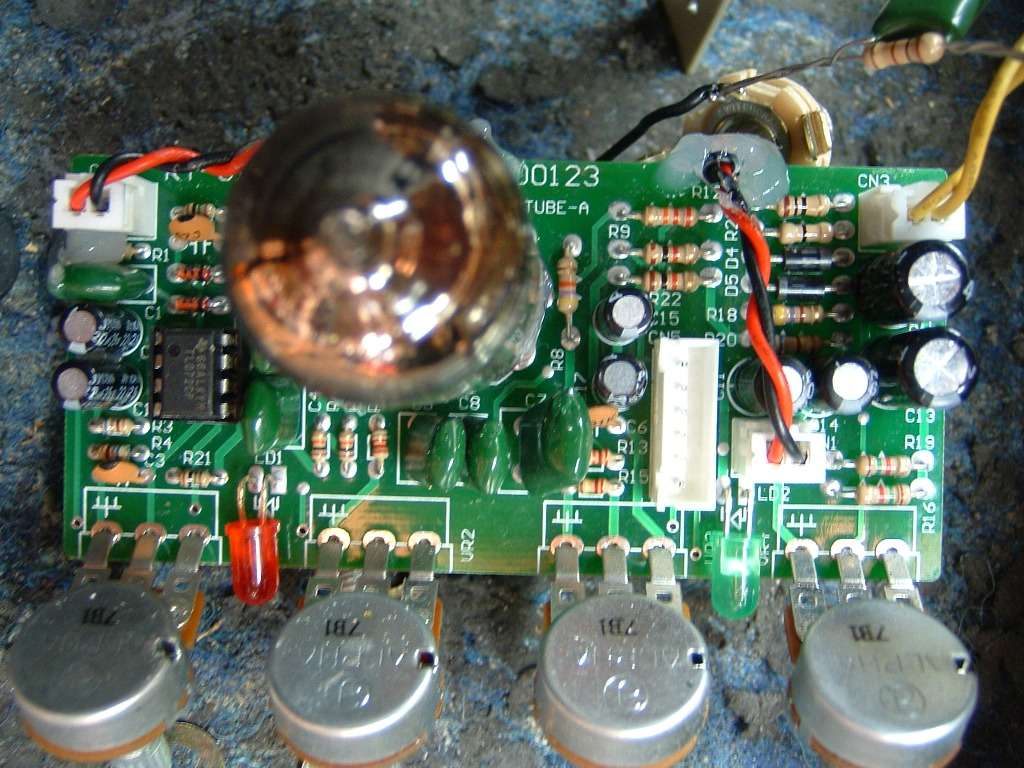

Раз в девайсе ОУ на панельке, то попробовать другой ОУ - не проблема. В плане звуковых свойств OPA2604, в силу большего быстродействия, даст более детальную передачу атаки, что даст больше "кусачести" в звуке, но субъективно звук будет менее "певучим".

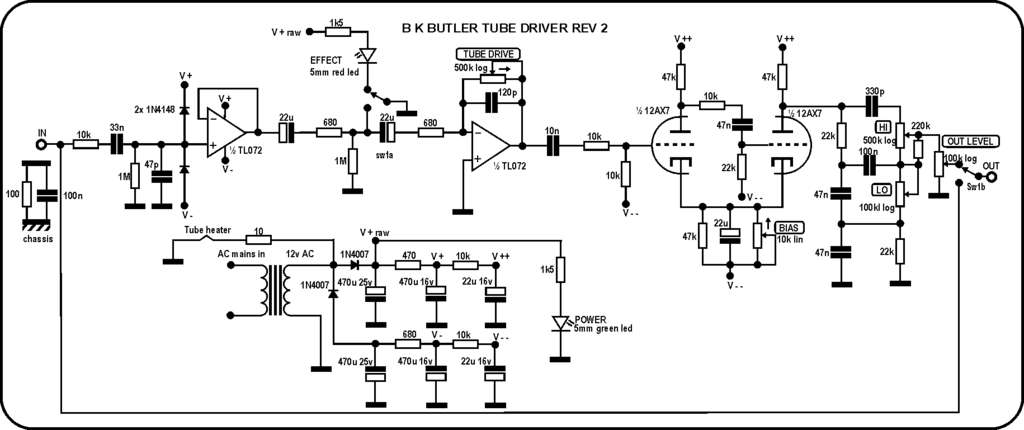

В плане подводных камней, OPA2604 имеет большой ток потребления, а питание ОУ в схеме организовано с участием RC-цепочек с довольно большими номиналами резисторов, в результате напряжение питания на ОУ и на лампе просядет и схема раньше будет входить в ограничение (будет меньше динамический диапазон).

Оффлайн AndyCv Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 300
  • Репутация: +26/-9
  • Зарегистрированный
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #9 : Декабря 31, 2015, 19:05:44 »
В плане подводных камней, OPA2604 имеет большой ток потребления, а питание ОУ в схеме организовано с участием RC-цепочек
Я прошу прощения, читаю даташиты на TL072 и на OPA2604 .... а какой параметр указывает ток потребления обеих микросхем?

Нашел в нете, что TL072 - 5 мА, а OPA2604 - 10,5 мА. Неужели это критично? Как можно стабилизировать питание по току в этой схеме? Думаю, что это не сложно. Я ошибаюсь?
Током ведь звук не угробишь? Верно?
« Последнее редактирование: Декабря 31, 2015, 19:36:29 от AndyCv »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10106
  • Репутация: +1254/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #10 : Декабря 31, 2015, 19:11:30 »
AndyCv,
Supply current для TL072
Current, total both amplifiers для OPA

в общем ищешь ток потребления в даташите

Оффлайн AndyCv Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 300
  • Репутация: +26/-9
  • Зарегистрированный
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #11 : Декабря 31, 2015, 19:27:58 »
AndyCv,
Supply current для TL072
Current, total both amplifiers для OPA
в общем ищешь ток потребления в даташите

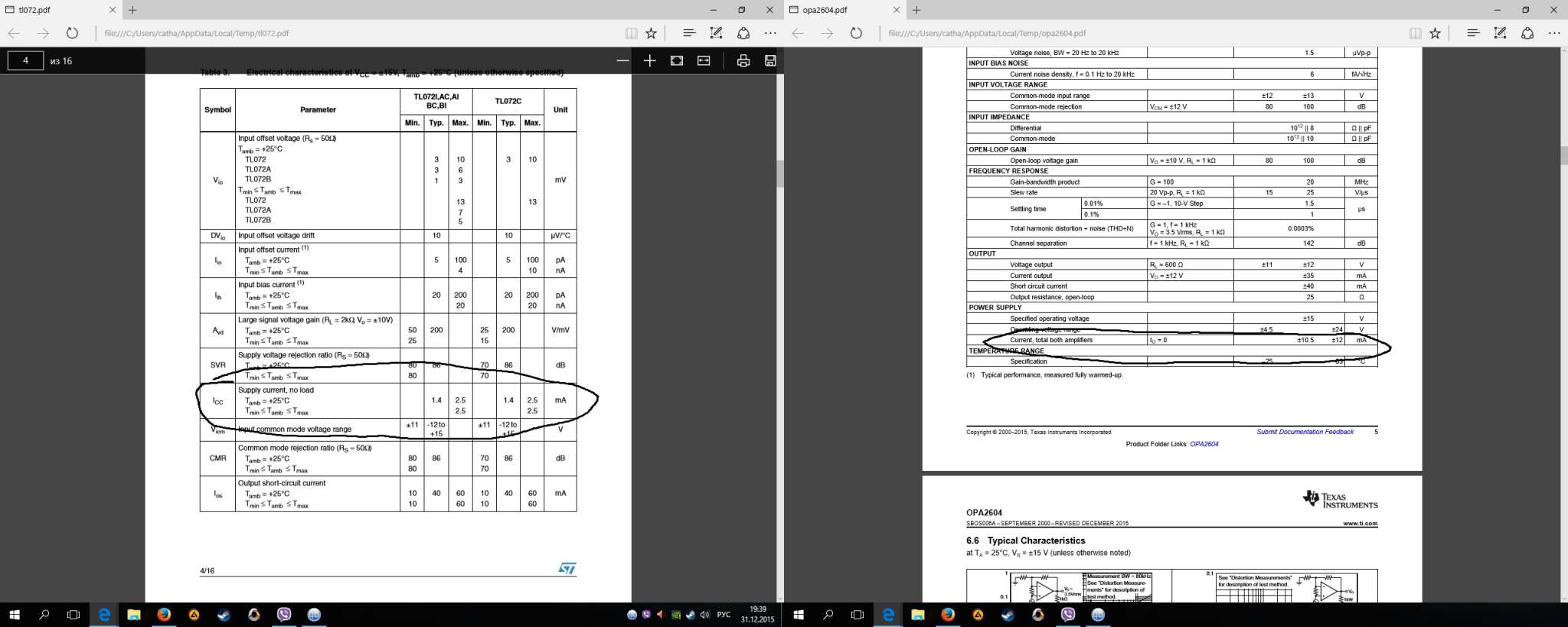

эээээ.... вот даташиты, а параметр что то не нашел... Вернее нашел, но не уверен что именно тот.

... и добавил:

Можно ли как то без существенных изменений стабилизировать питание этого ОУ?
« Последнее редактирование: Декабря 31, 2015, 19:30:15 от AndyCv »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10106
  • Репутация: +1254/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #12 : Декабря 31, 2015, 19:40:05 »
AndyCv,

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4307
  • Репутация: +269/-5
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #13 : Декабря 31, 2015, 19:41:44 »
Да ну, бросьте. +/-10мА не окажут там влияния, ИМХО.

Оффлайн AndyCv Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 300
  • Репутация: +26/-9
  • Зарегистрированный
Re: Замена ОУ в B.K.Butler Tube driver
« Ответ #14 : Декабря 31, 2015, 19:51:59 »
Да ну, бросьте. +/-10мА не окажут там влияния, ИМХО.
Во млин. Че делать то? Шаманить с питанием или нет?

... и добавил:

AndyCv,
Спасибо, значит я именно то нашел... Получается, что ток потребления отличается в 2 раза :( И что теперь с этим делать? Как понять какой максимальный ток выдает схема без просадки по питанию?

... и добавил:

Во млин. Шаманить все - таки с питанием или нет?

... и добавил:
Спасибо, значит я именно то нашел... Получается, что ток потребления отличается в 2 раза :( И что теперь с этим делать? Как понять какой максимальный ток выдает схема без просадки по питанию?
Че делать то?

... и добавил:

Получается, что есть два противоположных мнения. Одни говорят, что нормалек, другие что не нормалек. Кому верить? Что является верным?
« Последнее редактирование: Декабря 31, 2015, 20:00:28 от AndyCv »
