Автор Тема: Заземление магнитопроводов звукоснимателя  (Прочитано 7069 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Di_Ablo Автор темы

  • Частый посетитель
  • **
  • Сообщений: 163
  • Репутация: +11/-4
  • Can`t stop the flood
    • Lockdown
Заметил интересную штуку на разных фирмовых звукоснимателях. например сейчас на motorcity корпус в бобинах (до этого не давно видел на сэйморах).

смысл такой берем мультиметр и меряем сопротивление между выводами магнитопровода под каждой струной и землей. получаем интересные значения . в большинстве случаев понятно 0, но есть выводы у которых показывает > 100 Ом или разрыв.

что это за брак???  как я понимаю единственное решение  - разобрать звукосниматель и на пластину заземлить по нормальному все эти выводы.

эффект от этого бага (вероятно от него) - увеличение фона при поднесении (касании не заземленного магнитопровода) руки к звукоснимателю причем вторая рука не касается заземленных частей гитары. теперь возьмемся за заземленную часть (струны), а вторую снова будем подносить к звукоснимателям, эффект обратный,  высокочастотное шипение уменьшается при поднесении руки, при удалении повышается.
эээ.. вроде всё.

Оффлайн Shade

  • Живу на форуме
  • *******
  • Сообщений: 35293
  • Репутация: +3104/-663
  • Гитарный мастер. guitplayer@ya.ru
    • Моя группа в контакте
Re: Заземление магнитопроводов звукоснимателя
« Ответ #1 : Августа 20, 2008, 11:23:25 »

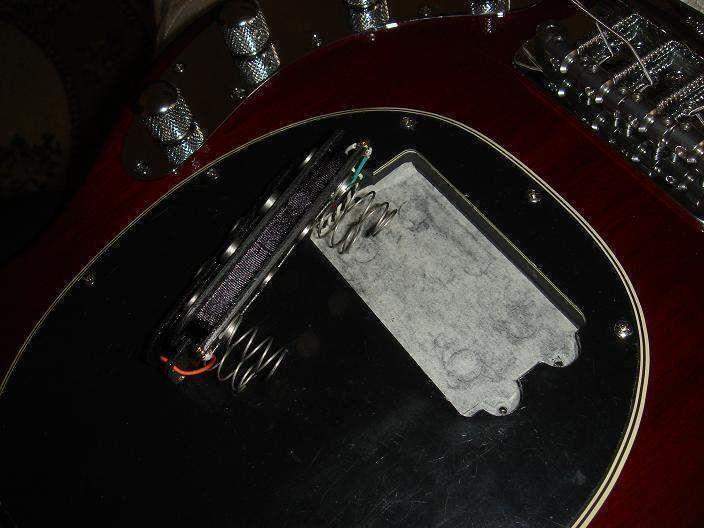

Ко мне приносили стингрэй, так там при заземлении магнитовпроводов начинало аццки фонить. Это осложняло экранировку т.к. там прямо на магнитовпроводы налеплены пружины. Пришлось заизолировать экран а уж потом на него лепить датчег

Оффлайн loslless

  • Новичок
  • *
  • Сообщений: 22
  • Репутация: +0/-0
Re: Заземление магнитопроводов звукоснимателя
« Ответ #2 : Августа 26, 2008, 23:39:25 »
Народ, подскажите по одно проблемке: у чувака бас Greg Bennett(не дорогой, тысяч 6 примерно,+/-), с pj-звучком. Он жутко фонит(касание струн/бриджа ничего не меняет), но - если прикоснуться к магнитопровадам звучков, то фон пропадает(касаться при этом струн или нет, значения не имеет). Как с этим бороться?

Оффлайн Di_Ablo Автор темы

  • Частый посетитель
  • **
  • Сообщений: 163
  • Репутация: +11/-4
  • Can`t stop the flood
    • Lockdown
Re: Заземление магнитопроводов звукоснимателя
« Ответ #3 : Августа 27, 2008, 22:02:07 »
надо проверить идет ли провод от струнодержателя к земляной точке схемы. так же правильность разводки земли и качество пайки.
магнитопровод на звучке это и есть минус (земля), вот и получается,  что у тебя нет соединения  от бриджа к схеме.

по своему вопросу всё так же не надумал, и инетересует мнение , кто пробовал избавляться от такого.

Оффлайн razorgolf

  • Эксперт
  • *****
  • Сообщений: 1367
  • Репутация: +76/-2
Re: Заземление магнитопроводов звукоснимателя
« Ответ #4 : Августа 29, 2008, 13:02:33 »
На большинстве дешёвых гитар сердечники звучка не заземлены.
А вот в синглах с помехоподавлением Dimarzio, например, между катушками есть экран, на который контачат все сердечники. От него идёт отдельный провод на землю гитары.
Через 3-4 года после установки звучков было замечено некоторое повышение фона. Тестер показал, что не все сердечники контачат с землёй, хотя изначально контачили все. Так что, похоже, со временем они потихоньку отваливаются:(
« Последнее редактирование: Августа 29, 2008, 13:04:44 от razorgolf »

Оффлайн Di_Ablo Автор темы

  • Частый посетитель
  • **
  • Сообщений: 163
  • Репутация: +11/-4
  • Can`t stop the flood
    • Lockdown
Re: Заземление магнитопроводов звукоснимателя
« Ответ #5 : Сентября 24, 2008, 20:19:46 »
нашел  желание и время, разобрал звучки. к motorcity появились притензии. по самой структуре сборки  похожи на гипсоновские (как сазал знакомый мастер).  все хорошо, но:

1. заземляющей пластины касаются не все выводы.
2. на нэковом звучке коряво соединен вывод обмотки с проводком, который идет к той же злостной пластине. во первых это выглядит порнографичсески, а во вторых неизолированный вывод обмотки торчи сантиметров на 5-6 от звучка при лишних движениях пытается размотаться чуть больше.

косяк, однако.
Boutique-Tone, если прочитаешь передай привет (забыл как дядьку производителя зовут) . может это у них не доработанная сборка, т.к. корпус в ввиде бобин, а обычно у них мыльницы, и как писал мне этот дядька с ибнезовскими треугольными ушами они выпустили единицы.

в итоге, сейчас с помощью фольги (в полоске дырке проделываю и надеваю на выводы магнитопроводов снизу каждой бобины). и из этой же фольги  доп экран вокург бобин обматываю.  фольга из usb удлинителя, она оказалась как раз нужной ширины что просто ее оттуда достаешь ))

Оффлайн Viewshkin

  • Завсегдатай
  • ***
  • Сообщений: 422
  • Репутация: +29/-3
  • Зарегистрированный
Re: Заземление магнитопроводов звукоснимателя
« Ответ #6 : Сентября 24, 2008, 21:20:06 »
Ко мне приносили стингрэй, так там при заземлении магнитовпроводов начинало аццки фонить.
Странно, у меня S.U.B. (электроника та же, что у Стингрея). Фон появлялся если палец подносить к сердечнику, чем ближе, тем сильнее. При касании заземлённого магнитопровода фон пропадал, незаземлённого - увеличивался ещё сильнее. Поэтому я соединил сердечники, сделав на бобине между ними "дорожку" из эмилака.

Оффлайн Di_Ablo Автор темы

  • Частый посетитель
  • **
  • Сообщений: 163
  • Репутация: +11/-4
  • Can`t stop the flood
    • Lockdown
Re: Заземление магнитопроводов звукоснимателя
« Ответ #7 : Сентября 24, 2008, 21:50:27 »
у тебя эмилак не отпадывает?  он скалупывается так легко.

про эмилак с графитом забыл, спасибо что напомнил!

Оффлайн Viewshkin

  • Завсегдатай
  • ***
  • Сообщений: 422
  • Репутация: +29/-3
  • Зарегистрированный
Re: Заземление магнитопроводов звукоснимателя
« Ответ #8 : Сентября 24, 2008, 22:30:04 »
У меня ничего не отпадает :)

Оффлайн Di_Ablo Автор темы

  • Частый посетитель
  • **
  • Сообщений: 163
  • Репутация: +11/-4
  • Can`t stop the flood
    • Lockdown
Re: Заземление магнитопроводов звукоснимателя
« Ответ #9 : Сентября 26, 2008, 22:11:27 »
доделал. уменьшение фона есть, но оно не на столько велико, чтобы тратить кучу времени. если только нечем заняться .

Оффлайн hellslayer

  • Эксперт
  • *****
  • Сообщений: 1935
  • Репутация: +232/-107
  • Зарегистрированный
Re: Заземление магнитопроводов звукоснимателя
« Ответ #10 : Сентября 27, 2008, 12:09:18 »
Заземлениями сердечников в димарцио например судя по всему никто специально не занимается.   Повезет - сердечник сконтачит с пластиной-шасси, не повезет  - длина или там слой парафина толстый - не сконтачит)))  Давно еще интересовался данным вопросом, даж у тонзона специальн пропаивал сердечники.  Каких-то различий - не ощутил.  Надо еще будет сеймуры проверить))

Оффлайн Shade

  • Живу на форуме
  • *******
  • Сообщений: 35293
  • Репутация: +3104/-663
  • Гитарный мастер. guitplayer@ya.ru
    • Моя группа в контакте
Re: Заземление магнитопроводов звукоснимателя
« Ответ #11 : Сентября 27, 2008, 12:21:46 »
Странно, у меня S.U.B. (электроника та же, что у Стингрея). Фон появлялся если палец подносить к сердечнику, чем ближе, тем сильнее. При касании заземлённого магнитопровода фон пропадал, незаземлённого - увеличивался ещё сильнее. Поэтому я соединил сердечники, сделав на бобине между ними "дорожку" из эмилака.
вот поэтому я и изолировал, ибо куча людей играет на незаземленном аппарате, и если снять руки с баса начинает аццки фонить

по этойже причине заземляют емг на бридж, хотя производитель говорит не надо

Оффлайн mux22

  • Опытный
  • ****
  • Сообщений: 774
  • Репутация: +38/-15
  • Мухтуту
Re: Заземление магнитопроводов звукоснимателя
« Ответ #12 : Сентября 27, 2008, 13:20:35 »
А все-таки, как бы избавиться от этого фона, который возникает, когда руку подносишь к датчику?

Крышку поставить не предлагайте, звук меняется, да и не всегда есть возможность.

Оффлайн Shade

  • Живу на форуме
  • *******
  • Сообщений: 35293
  • Репутация: +3104/-663
  • Гитарный мастер. guitplayer@ya.ru
    • Моя группа в контакте
Re: Заземление магнитопроводов звукоснимателя
« Ответ #13 : Сентября 27, 2008, 21:59:44 »
а никак :)

Оффлайн timas

  • Частый посетитель
  • **
  • Сообщений: 149
  • Репутация: +3/-3
Привет всем. не стал создавать новую тему , но понимаю что проблема похожа. Вообщем гитарка не фонит , но когда подносиш руку к Неку или бриджу ( в зависимости на что переключено) возникает звук похожий на метроном. И чем ближе руку , тем более громче становится этот неприятный звук. Догадываюсь что это связано с возбуждением звукоснимателей. заранее спасибо.
