Как мне известно, существует несколько вариантов разводки земли:
1. Кольцевая
2. "Звезда"
3. Всё на корпус
И три основных варианта разводки самой схемы:
1. На плате
2. Навесной хаотичный
3. Навесной упорядоченный

Какие есть плюсы и минусы вышеуказанных методик?

Не гневите старика Оккама и не плодите сущности сверх необходимого.
Вариантов разводки земли всего два - звезда и шина. И то и другое может быть реализовано кучей способов - хоть присоединением к некоему кольцу из провода, хоть на корпус, хоть на полигон печатной платы да и ещё куча вариантов.

Аналогично с монтажом собственно схемы в железе всего лишь два варианта - печатный и навесной.
Оба могут быть хаотичными и упорядоченными, что совершенно никак не говорит о их работоспособности. Безграмотному монтажу упорядоченность не поможет, в точности как и для грамотного монтажа допустима хаотичность.

TubeCrazyFan, абсолютно прав - читайте учебники. Переписывать сюда их содержание своими словами нет никакого смысла.

Кольцевая земля... Вообще то шарообразная!

Предложу все же выяснить для начала, порядок возникает из хаоса, или хаос стремится к порядку?
Чего же фундамент неопределенным то оставлять? Негоже. Серьезная разработка - серьезна во всем.

2. Навесной хаотичный
3. Навесной упорядоченный

Земля шиной
сделал бы Шарообразную но не знаю как.. знаний не хватает

философский вопрос-

 вот на картинке что с лева вроде как земляная петля получается  ?.. ну хотя бы в теории.. или нет ?
ну можно поправить как на правой картинке.. или пофиг.. расстояния то  маленькие

На такие петли даже из философского интереса обращать внимание не нужно.

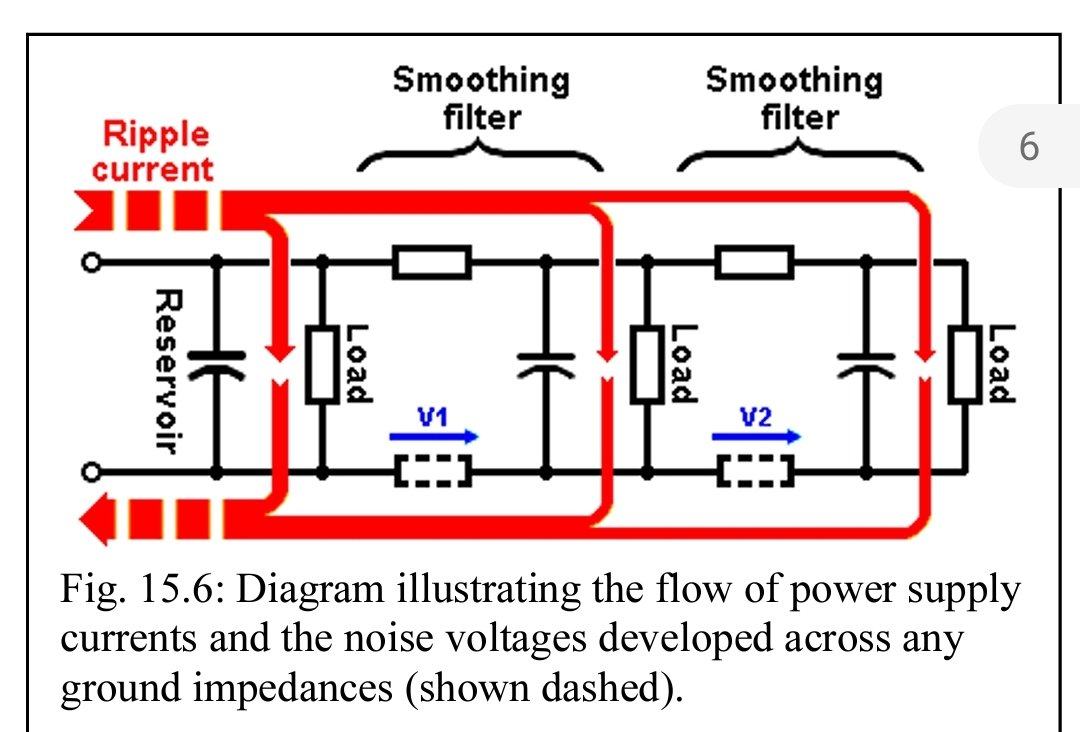

Гланая картинка для понимания проблемы вот тут.

Ток "ходит по кругу", нужно просто последить, чтоб ток мощных каскадов не шел по цепям земли слабых входных каскадов

Есть. Не делать петлю
На передней панели сдвоенный пот громкости, так? Откуда на нём появится общая сигнальная земля?

tube-freak, Ну про источник вопроса не стояло пока, разговор то был что на поте общая земля появляется, вот я и поинтересовался
Балансный вход для домашнего аппарата это, по моему, оверкилл.
А вот сделать транс с отдельными обмотками для каналов дело очень полезное. Даже не столько в плане земляных петель, сколько с точки зрения взаимовлияния каналов по питанию.
