Автор Тема: ZOOM G1: мод по совету и под эгидой take5 - ZOOM G1 AK-TK5_MOD  (Прочитано 35607 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн andrei_kob Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 18274
  • Репутация: +2364/-78
  • King's Kids
    • King's Kids
Собственно улучшение звука ZOOM G1.
Наконец-то удалось написать эту тему. Вдохновленный успехом пользователя take5, который отмодифицировал зумм г2, я раскрутил свой... и обнаружил, что схема мягко говоря отличается. Но, как оказалось, take5 даже по фотографии смог прикинуть что к чему. В общем переходим непосредственно к моду:

ВНИМАНИЕ! Моя задача стояла получить непоганящий байпас и вменяемый эффект тремоло! Это была МОЯ ЛИЧНАЯ задача, поэтому всё делаете на свой страх и риск (ну риска в общем-то никакого, при должном старании можно все и назад припаять) однако я решил это все же написать: перегруз изменяется (причем в лучшую сторону), писклявость на записях связана с тем, что пресеты НЕ менялись по ходу мода, для получения полной картины. Эквалайзер зума позволяет легко поправить все и добавить недостающие низа/средние и убавить верха....

0) для начала запишем тестовый сэмпл, звук которого кстати каждый сможет повторить на своем зуме г1 (первый звук - дизель dd gain 10, и каб С0 какой-то без шумодава - все остальное офф, второй звук Pu gain 20 и каб С0 - и все, потом чистый - без ничего (без каба даже) + легкий хорус С2 и дилей D2, причем сразу идет хамбакер, а потом сингл (фендер продиги _ лейс сенсор), потом идет ударка и первый звук вместе - думаю довольно объективно будет: самый лучший перегруз зума до модификации - дизель, гиперпесок/зуд/срач - самый песоченый драйв, чистый ну и ударка как бы до и после мода)
звук Sound1.mp3

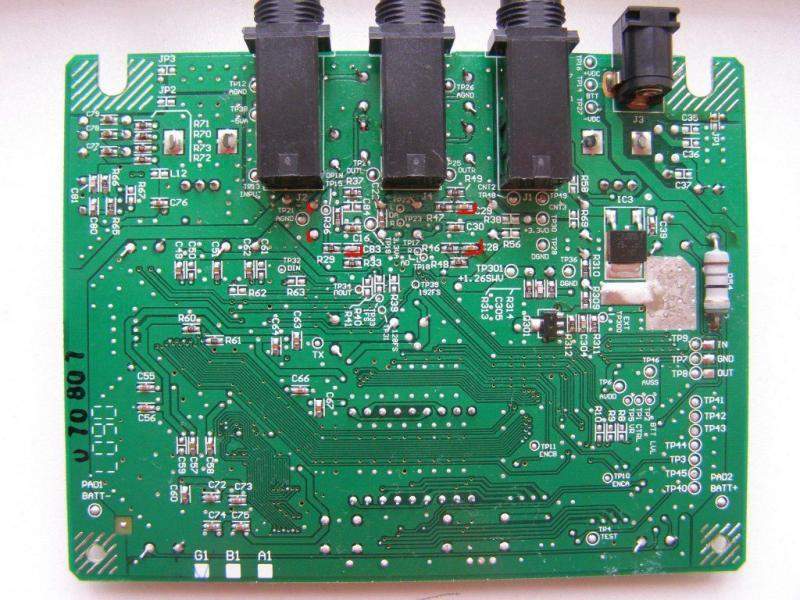

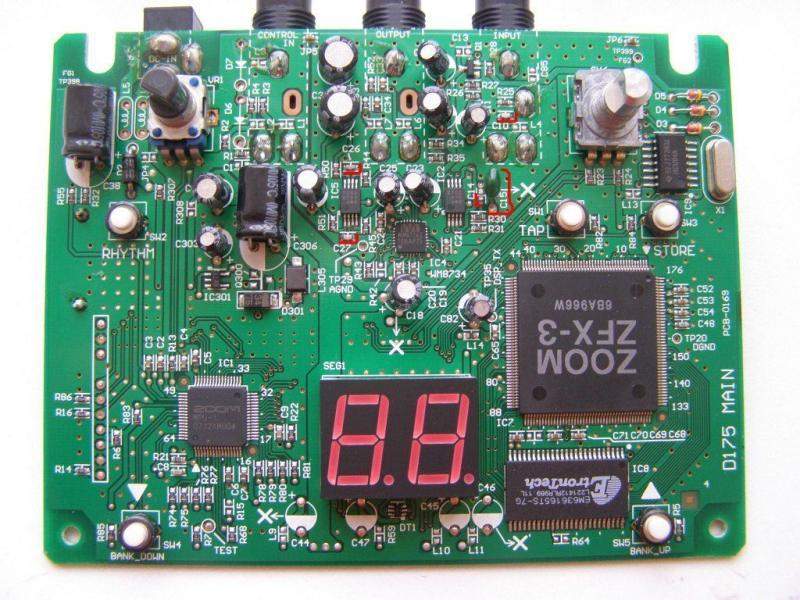

плата зума (помечены элементы до выпаивания) - перед и зад оригинальные - front_orig.jpg, back_orig

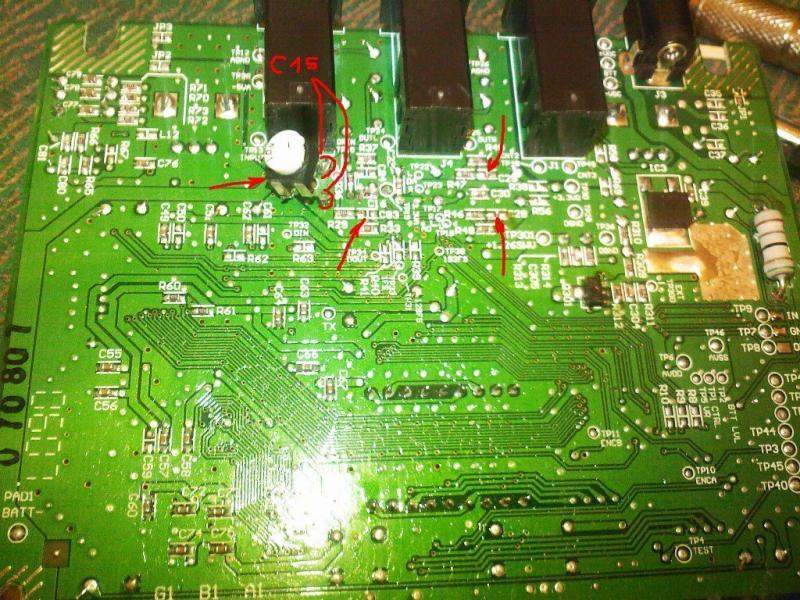

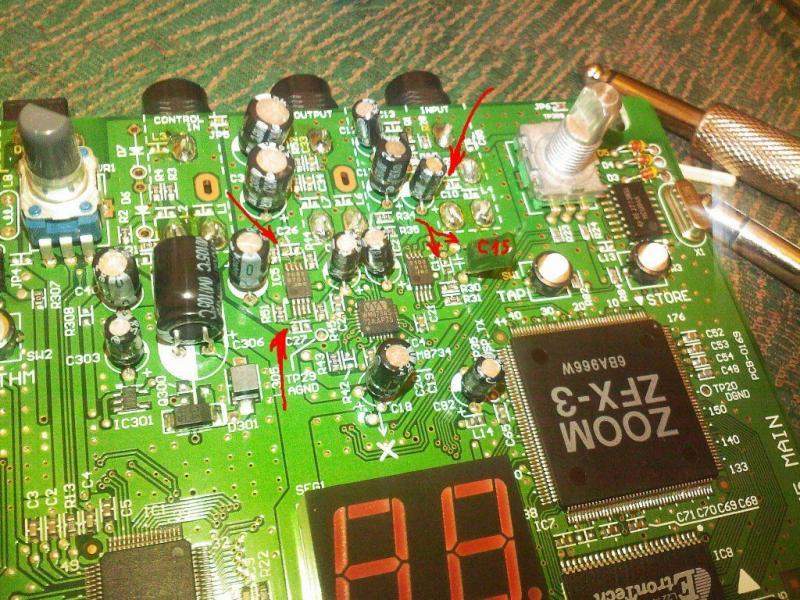

последовательная модификация (стрелками указаны места, где выпаяно) - смотрите сами по тексту - front_mod.jpg, back_mod.jpg

1) В первую очередь модифицировал выходной каскад - для этого оказалось достаточно просто отпаять 4 конденсатора с26 и с27 спереди, и с другой стороны с28 и с29. Звук мягко сказать изменился! Да он такое впечатление, что начал оживать!
звук Sound1.mp3

2) Потом попытался малой кровью обойтись и на входе отпаяв сзади 83, а спереди с10 и с14, звук если и улучшился то незначительно - в процессе еще думал отпаять сзади с16, но отпаяв его с ужасом заметил, что вернулась пластмасса :( - припаял его назад... а шо ж делать.
звук Sound3.mp3

3) Вернул назад с16 и решил думать, а что же делать с с15 (большой и зеленый на фото) - выпаять его у меня не получилось и чтобы долго не мучиться взял и перерезалодну его ногу и отогнул - вдруг шо, думал вернуть, при этом впаял с14, - дело в том, что эта цепь с14 и с15 как-то связаны с транзистором q1, который как-то усиливает сигнал (вобщем накручено там много и без принципиальной схемы хто его знает шо), звук стал тонкий какой-то, а потом наконец я отпаял его и впаял с другой стороны к ногам с15 перемычку - звук стал ощутимо интереснее, однако появился нехилый клип, после чего туда был впаян переменный резистор на 200 кОм, которым удалось (на максимуме) убрать клип. С этим резистором драйв в линию звучит очень интересно (наверное из-за клипа), но мне-то уродливый перегруз цифровых цепей был не нужен...
звук с переменным резистором Sound4.mp3

4) Мне нужен был чистый чистый звук (извините за тавтологию)! ну я и отпаял вообще этот переменник - звук стал чуток тише, однако перегруз цифровых частей зума на чистых звуках (а выглядит он как легкий треск) стал появляться крайне редко - при выкрученном дилее и большом количестве низких частот на гитаре, а кроме того он уже стал лечиться просто прикручиванием выходной громкости зума.

Т.е. модификация на входе представляет из себя выпаивание сзади с83, и спереди с10, с14 и откусыванием одной из ног с15.
финальный звук Sound5.mp3

Вот... чуть позже приведу несколько примеров звучания в старую лампу ;)

З.Ы. Кроме того наконец-то через зумм в наушниках нормально звучит мой варвик - теперь его звук ДАЖЕ МОЖНО УЗНАТЬ! - наконец-то зум может выполнять свою прямую функцию - быть отличным вечерним/ночным метрономом для игры на басу в наушниках! (ну а если взять во внимание отличный тюнер - так вобще загляденье, а не прибор :) )
« Последнее редактирование: Апреля 22, 2010, 18:15:19 от andrei_kob »

Оффлайн Vikkk

  • Живу на форуме
  • *******
  • Сообщений: 13536
  • Репутация: +1146/-11
andrei_kob, +1 за труды

Оффлайн andrei_kob Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 18274
  • Репутация: +2364/-78
  • King's Kids
    • King's Kids
спасибо Vikkk, +1 а то размер вложения 10000 к... :(
выкладываю дальше...

так вобщем переменный резистор я все же выпаял... хотя была у меня идея вывести его наперед (ну вместо с15) и вывести его вообще наружу - сделать типа крутилки энерджайз как в зуме GFX-4 или GFX-5...
« Последнее редактирование: Мая 29, 2009, 22:20:40 от andrei_kob »

Оффлайн Deus.softweb.ru

  • Ветеран форума
  • ******
  • Сообщений: 5607
  • Репутация: +807/-137
  • Caramel Macchiato
    • Deus
Вах, чистый явно стал чище ;)  И первый перегруз стал похож на семплы лайн6.
« Последнее редактирование: Мая 29, 2009, 22:35:45 от Deus.softweb.ru »

Оффлайн andrei_kob Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 18274
  • Репутация: +2364/-78
  • King's Kids
    • King's Kids
Это еще не все - наконец-то кто-то апнул тему ;) - потом было решено записать звуки в лампу (ну в хорошей лампе буду слушать только в воскресенье, а сейчас в ламповую радиолу Аккорд)
вот что вышло
- для начала хотелось услышать тремоло - соотв, босс мд2 в зум и в радиолу.
- потом просто попробовал комбоэмуляторы зума с босс мд2 (но не влинию камрады, не влинию ;)) в радиолу...
- потом решил просто зумом с уже известными звуками dd и pu (pu покрутил эквалайзер :( - там слышно) в радиолу...

- ну и наконец перекрутил все перегрузы зумм Г1 (при этом комбоэмулятор был S0 - стэк без шумодава и эквалайзер на ноль)

... и добавил:

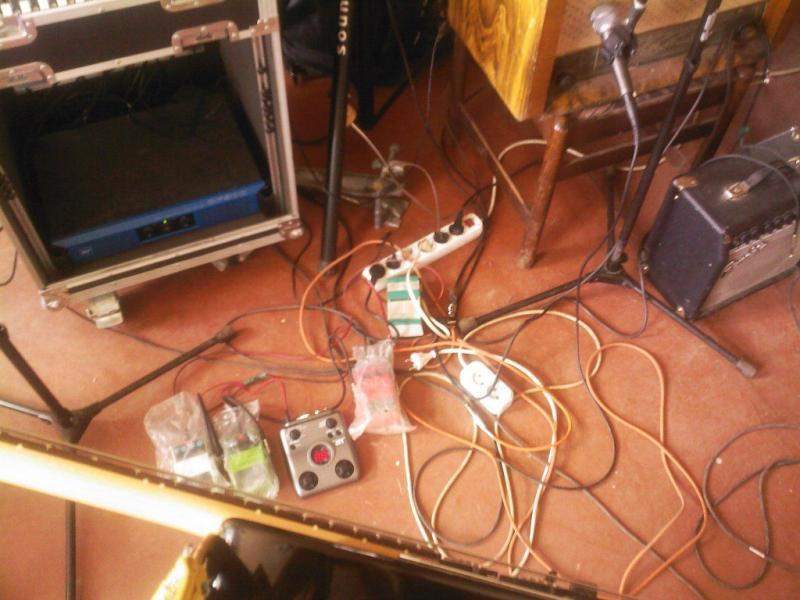

ага тестирование проходило в таких вот условиях
« Последнее редактирование: Мая 29, 2009, 22:54:44 от andrei_kob »

Оффлайн Fuzzy Logic

  • Эксперт
  • *****
  • Сообщений: 1471
  • Репутация: +222/-0
  • Guitarplayer FUN!..
хей-хей, почитаем-почитаем, да!.. :crazy:

Оффлайн andrei_kob Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 18274
  • Репутация: +2364/-78
  • King's Kids
    • King's Kids
Вот, апнули опять, спасибо!

Следующие сэмплы будут выложены здесь в понедельник - это уже будет "серьёзный" тэст - гитара предполагается Гибсон ЛесПол студио и копия Маршал джсм800 в каб с 2х12". Тэстировать в воскресенье буду... Самому аж интересно...

За сим разрешите откланяться!

Оффлайн Walker?

  • Эксперт
  • *****
  • Сообщений: 1442
  • Репутация: +145/-25
  • .......................
andrei_kob,  +1
интересная тема

Оффлайн take5

  • Завсегдатай
  • ***
  • Сообщений: 264
  • Репутация: +35/-0
andrei_kob, как тесты?

Оффлайн andrei_kob Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 18274
  • Репутация: +2364/-78
  • King's Kids
    • King's Kids
тест был довольно скомкан... за 5 минут особо не напробуешься - до следующей недели отложили... хотя уже сейчас слышно, что поганящего звук призвука допустим на дилее стало гораздо меньше... байпас стал наконец-то напоминать именно байпас, а не бустер :)... как только я скорее всего запишу весь микс с зумом в лампу... и если выйдет просто звук гибсона в сию странную связку :) - но это сделаю в Вс, т.е. выложу в следующий Пн... вот... еще с рэпы в субботу запишу всю пачку с зумом...

З.Ы. А на басу-то по-приятнее в такой зум заниматься - мои уши не устают так быстро, как раньше...

Оффлайн prodigysty1e

  • Новичок
  • *
  • Сообщений: 17
  • Репутация: +0/-0
следующая неделя настала?? :hmmm:

Оффлайн andrei_kob Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 18274
  • Репутация: +2364/-78
  • King's Kids
    • King's Kids
нет  :D

... и добавил:

хотя вобщем-то да, насяльника...

никак не удается застать все вместе - гибсон, зум, б/п на 9 в, ламповую голову и кабинет :)

Оффлайн prodigysty1e

  • Новичок
  • *
  • Сообщений: 17
  • Репутация: +0/-0
отпаяли 26 27 28 29 и на выходе нет звука,что делать?

Оффлайн andrei_kob Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 18274
  • Репутация: +2364/-78
  • King's Kids
    • King's Kids
не может такого быть - я ж надеюсь, что отпаяли именно ЭТИ элементы - конденсаторы? (коричневенькие посредине?) т.к. если отпаять резисторы (чОрные с цифрой) то действительно звука не будет :)

Оффлайн prodigysty1e

  • Новичок
  • *
  • Сообщений: 17
  • Репутация: +0/-0
да уже все норм :rolleyes:

... и добавил:

а на выходе стоит стерео или моно джек?
« Последнее редактирование: Января 11, 2010, 15:44:01 от prodigysty1e »
