Автор Тема: AMT PANGAEA CP-100 (кабинет симулятор на основе импульсной свертки сигнала)  (Прочитано 687661 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Alex Leem

  • Эксперт
  • *****
  • Сообщений: 2436
  • Репутация: +321/-4
  • LightMaster
    • YouTube
А кто же тогда старшие модели покупать будет..

Да и сейчас что-то они готовят, вряд ли будут новому продукту конкурента делать.
Ну, вопрос, что они в новых моделях покажут. Я все никак не раскручу свою жабу на CP-16. А вот эти штуки прям очень мне интересны сейчас. Руки чешутся )

Оффлайн akor

  • Новичок
  • *
  • Сообщений: 7
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!

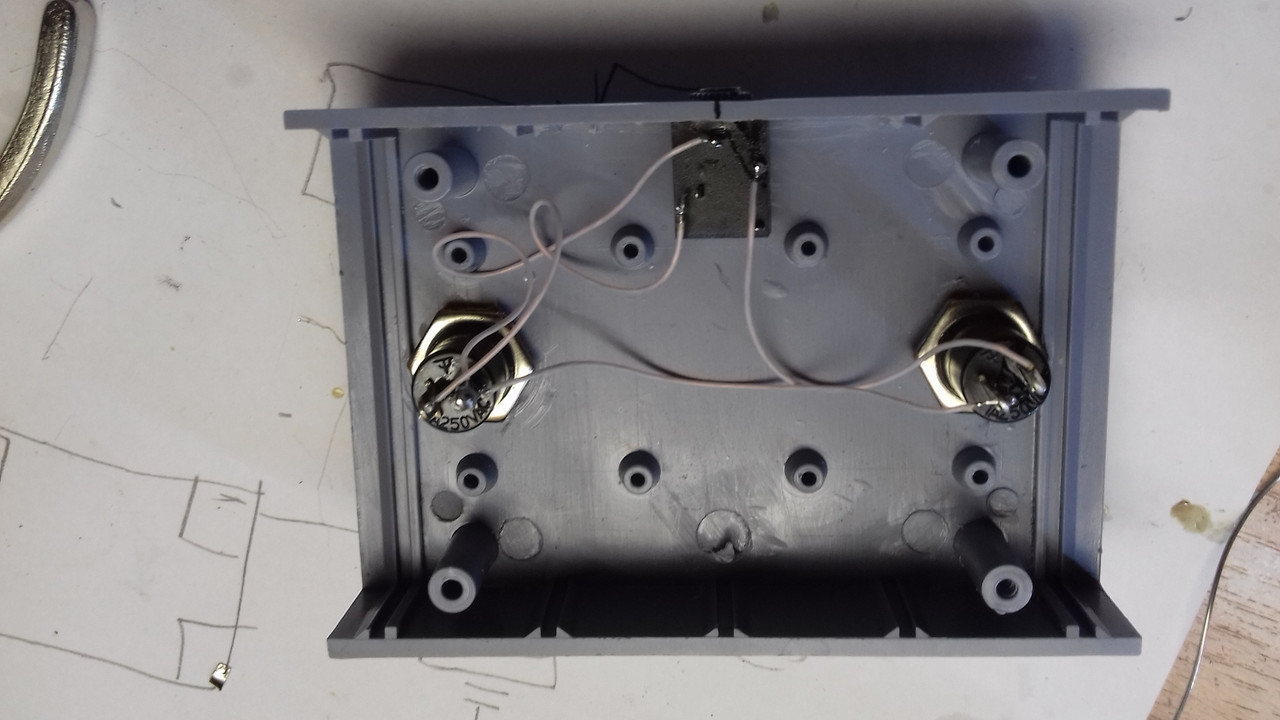

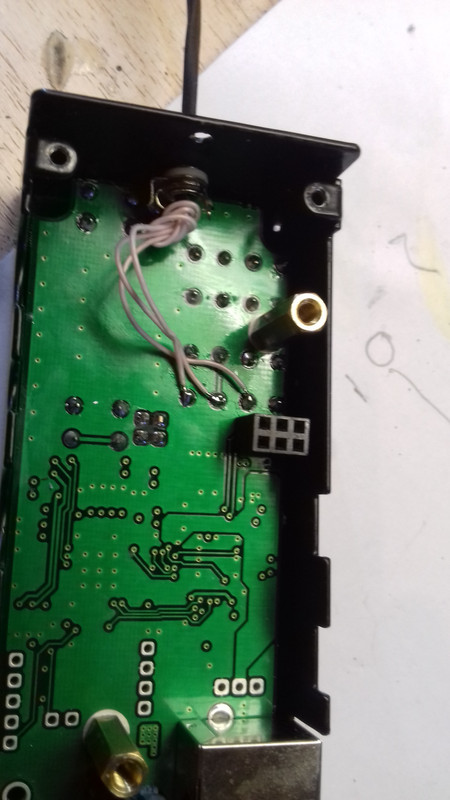

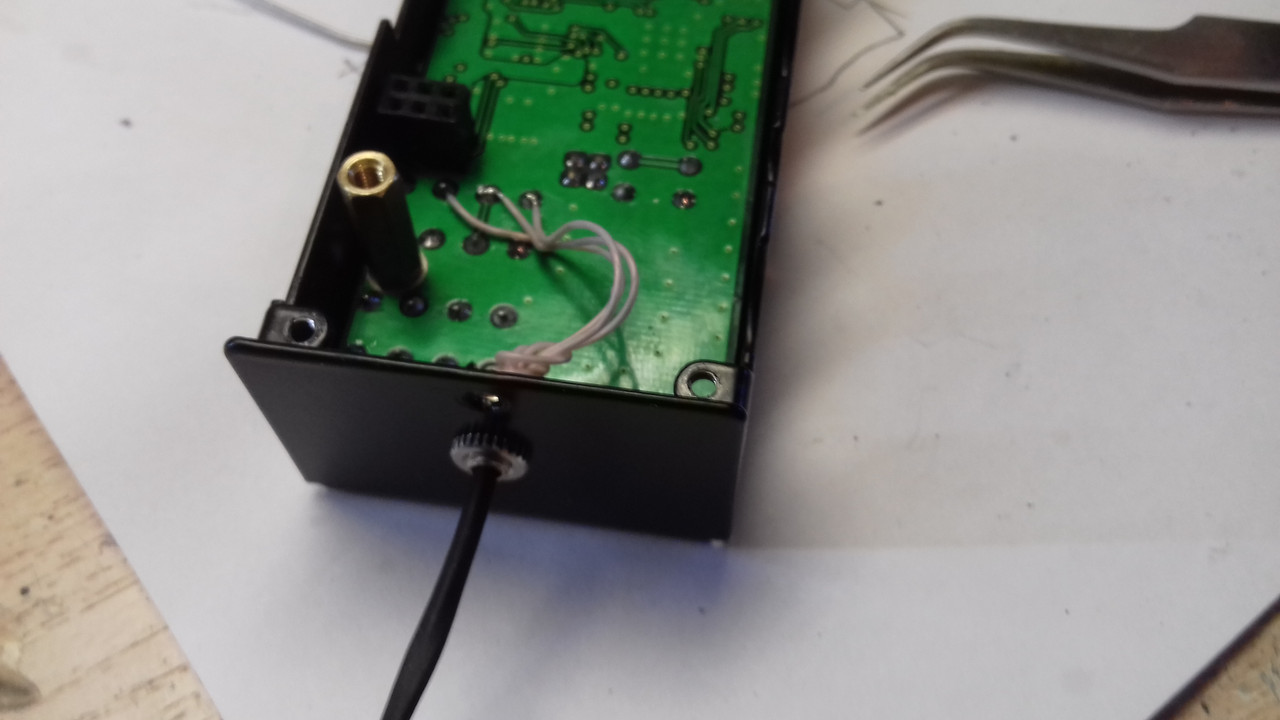

В общем заколхозил я кнопки перебора присетов. Подходящих стерео-разъёмов я не нашёл чтобы поместилось в коробку. Купил моно-разъём на 2,5 мм., откусил все выводы, просверлил отверстие в корпусе СР-100, вставил это гнездо, и через него продел кабель из 3х проводников провода МГТФ в термоусадке.  Далее прилагаю фото и видео. Может кому пригодится.
В принципе, можно поместить стерео-гнездо 3,5 мм если заменить бочёнок-электролит 470х16 в. на тантал. Потом так и сделаю, сейчас просто концерты начинаются, не успею.

(нажмите чтобы показать/спрятать)
https://www.youtube.com/watch?v=tMq3qHsJ3Ds&feature=youtu.be
« Последнее редактирование: Июня 14, 2019, 19:53:34 от akor »

Оффлайн True Divaner

  • Ветеран форума
  • ******
  • Сообщений: 3844
  • Репутация: +2243/-14
  • перегруZофил
akor, ну а чё, зачетно получилось :good:

Оффлайн akor

  • Новичок
  • *
  • Сообщений: 7
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!

Оффлайн S_Paul

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +4/-0
  • Бренчу. Паяю.
В общем заколхозил я кнопки перебора присетов. Подходящих стерео-разъёмов я не нашёл чтобы поместилось в коробку. Купил моно-разъём на 2,5 мм., откусил все выводы, просверлил отверстие в корпусе СР-100, вставил это гнездо, и через него продел кабель из 3х проводников провода МГТФ в термоусадке.  Далее прилагаю фото и видео. Может кому пригодится.
В принципе, можно поместить стерео-гнездо 3,5 мм если заменить бочёнок-электролит 470х16 в. на тантал. Потом так и сделаю, сейчас просто концерты начинаются, не успею.

(нажмите чтобы показать/спрятать)
https://www.youtube.com/watch?v=tMq3qHsJ3Ds&feature=youtu.be
Зачот!

... и добавил:

Кому интересно - скачал выборочно несколько импульсов из Guitarix(который на гитхабе). По тембру - нормально, а вот объёма вообще нет. Как будто не с кабинета, а с эквалайзера. Песочат.
« Последнее редактирование: Июня 16, 2019, 18:07:34 от S_Paul »

Оффлайн rozhok

  • Ветеран форума
  • ******
  • Сообщений: 3993
  • Репутация: +366/-14
    • Interstellar Overdriver

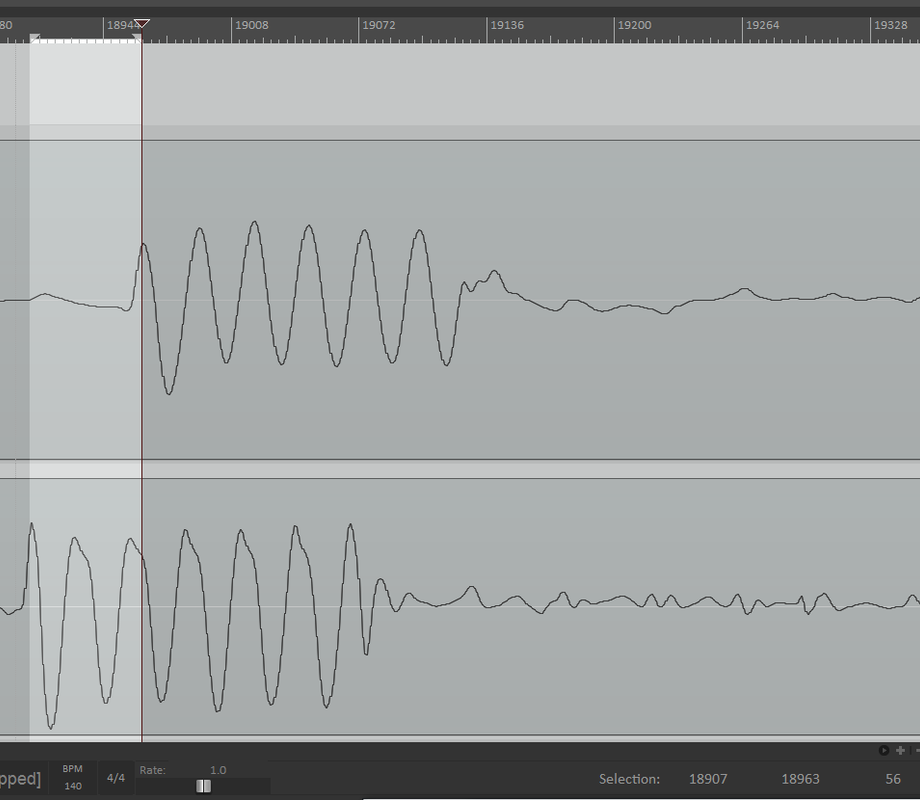

Парни, можете пожалуйста померять задержку которую дает этот девайс? Типа вот так:



Просто берете подключаете гитару через девайс подносите ее к колонке и включаете запись (метроном должен тикать). Гитара словит метроном и он запишется обратно и можно будет померять. Я для простоты замера пишу еще и чистый сигнал в линию.

У меня в примере на скрине задержка под х3 - 56 семплов. Сверху под, снизу - линия.

Оффлайн Alex Leem

  • Эксперт
  • *****
  • Сообщений: 2436
  • Репутация: +321/-4
  • LightMaster
    • YouTube
Парни, можете пожалуйста померять задержку которую дает этот девайс? Типа вот так:



Просто берете подключаете гитару через девайс подносите ее к колонке и включаете запись (метроном должен тикать). Гитара словит метроном и он запишется обратно и можно будет померять. Я для простоты замера пишу еще и чистый сигнал в линию.

У меня в примере на скрине задержка под х3 - 56 семплов. Сверху под, снизу - линия.

Так все ж давно померяно.

Оффлайн S_Paul

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +4/-0
  • Бренчу. Паяю.
Парни, можете пожалуйста померять задержку которую дает этот девайс?
Заявлено 1.2мс. По моим замерам примерно так и есть.
И зачем гитару-то? Выход на вход - для замера задержки основного тракта. Выход - пангея - вход - вычисляем задержку девайса. Некоторые импульсы, кстати, тоже могут вносить задержку.
« Последнее редактирование: Июня 17, 2019, 06:42:10 от S_Paul »

Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 34144
  • Репутация: +3332/-40
  • alderman of morning star
    • Malefice
Заявлено 1.2мс. По моим замерам примерно так и есть.
И зачем гитару-то? Выход на вход - для замера задержки основного тракта. Выход - пангея - вход - вычисляем задержку девайса. Некоторые импульсы, кстати, тоже могут вносить задержку.
Поэтому для замеров лучше хотя бы пульсовый сигнал грузить (единичный сэмпл максимальной амплитуды в начале, далее нули).
Действительно импульсы могут иметь задержку, например Own Hammer не из папки MPT (Minimal Phase Transformation) и ещё некоторые, причём задержка более 1 мс.

Оффлайн S_Paul

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +4/-0
  • Бренчу. Паяю.
Поэтому для замеров лучше хотя бы пульсовый сигнал грузить (единичный сэмпл максимальной амплитуды в начале, далее нули).
Действительно импульсы могут иметь задержку, например Own Hammer не из папки MPT (Minimal Phase Transformation) и ещё некоторые, причём задержка более 1 мс.
Я просто клик гоняю.

Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 34144
  • Репутация: +3332/-40
  • alderman of morning star
    • Malefice
Хотя да, лучше всё-таки что-то более гладкое чем пульс, а то конвертеры его исказят :)
Лучше кусок синуса низкочастотного.

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 2144
  • Репутация: +459/-6
Зачот!

... и добавил:

Кому интересно - скачал выборочно несколько импульсов из Guitarix(который на гитхабе). По тембру - нормально, а вот объёма вообще нет. Как будто не с кабинета, а с эквалайзера. Песочат.
Дык оно и не мудрено, видимо предполагается, что они использоваться будут с эмуляцией преда или преда/конца в приложении. Я вообще через конвольвер Гитарикса загружаю импульсы из тех, что у меня в Пангее используются. Очень хорошо Atlantic Custom от Rosen Digital пошли, кстати.

Оффлайн S_Paul

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +4/-0
  • Бренчу. Паяю.
Дык оно и не мудрено, видимо предполагается, что они использоваться будут с эмуляцией преда или преда/конца в приложении. Я вообще через конвольвер Гитарикса загружаю импульсы из тех, что у меня в Пангее используются. Очень хорошо Atlantic Custom от Rosen Digital пошли, кстати.
Я не о том. Именно реверберации нет. Эмуляция предусилителя и оконечника жизни тут не добавит:) Но они мне понравились, весьма. НО! сам наткнулся на глюк ранее тут описываашийся - слетает громкость на 100%(31) и всё это калечит уши и завязывается.

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 2144
  • Репутация: +459/-6
Это в Пангее такой глюк? Не сталкивался.
Реверберацию я добавляю отдельно, через кнопку Room. У меня прошивка без эмуляции конца, с концом же они вроде эту кнопку выпилили или я ошибаюсь? Это если о Пангее речь.
В Гитариксе аналогично добавляю обработку Echo, стереоверсию и получается неплохо.

« Последнее редактирование: Июня 17, 2019, 22:50:27 от Papa Bear »

Оффлайн S_Paul

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +4/-0
  • Бренчу. Паяю.
Это в Пангее такой глюк? Не сталкивался.
Реверберацию я добавляю отдельно, через кнопку Room. У меня прошивка без эмуляции конца, с концом же они вроде эту кнопку выпилили или я ошибаюсь? Это если о Пангее речь.
В Гитариксе аналогично добавляю обработку Echo, стереоверсию и получается неплохо.
Не могу найти теперь. Но я точно где-то об этом читал. Глюк перепроверю.
Прошивка последняя вроде. Про кнопку не понял.
