BOSS DD-7 питание 12V
« : Ноября 09, 2018, 12:38:39 »
Приветствую.
Так сложилось, что есть дилей BOSS DD-7, также есть стабилизированный блок питания от AMT на 12v,   а на 9v адаптераму меня пока нет.

Вопрос. Можно ли запитать от 12v?. В инструкции написано, что питать от 9в :).

P.s. может уже кто-то делал так и я не первый.

Оффлайн Johnson

  • Эксперт
  • *****
  • Сообщений: 1714
  • Репутация: +181/-13
  • Every day I have the Blues
    • Johnson Project
Re: BOSS DD-7 питание 12V
« Ответ #1 : Ноября 09, 2018, 12:55:19 »
Попробуйте. Цена адаптера vs цена дилея.
Нам потом расскажете, что получилось и во сколько ремонт обошелся :)

Оффлайн salvador Автор темы

  • Эксперт
  • *****
  • Сообщений: 1347
  • Репутация: +84/-1
Re: BOSS DD-7 питание 12V
« Ответ #2 : Ноября 09, 2018, 13:05:17 »
Цитата: Johnson от Ноября 09, 2018, 12:55:19
Попробуйте. Цена адаптера vs цена дилея.
Нам потом расскажете, что получилось и во сколько ремонт обошелся :)
А там фишка в том, что если кто-то питает от нестабилизиррванного блока питания, то он вообще выдает все, что угодно (зависит от нагрузки) но не 9 вольт.

Оффлайн Johnson

  • Эксперт
  • *****
  • Сообщений: 1714
  • Репутация: +181/-13
  • Every day I have the Blues
    • Johnson Project
Re: BOSS DD-7 питание 12V
« Ответ #3 : Ноября 09, 2018, 13:07:17 »
Цитата: salvador от Ноября 09, 2018, 13:05:17
А там фишка в том, что если кто-то питает от нестабилизиррванного блока питания, то он вообще выдает все, что угодно (зависит от нагрузки) но не 9 вольт.
от нестабилизированного нельзя питать.

Оффлайн Denn

  • Ветеран форума
  • ******
  • Сообщений: 3325
  • Репутация: +4109/-54
  • είμαι ο μουσικός και ο ραδιομηχανίκός
Re: BOSS DD-7 питание 12V
« Ответ #4 : Ноября 09, 2018, 14:02:18 »
Цифровая часть питается через внутренний преобразователь со стабилизацией - ей ничего не будет от 12в входного. Аналоговой части по барабану. Разве что если где-то в питании стоят электролитические конденсаторы на максимальное напряжение 10в, тогда могут быть проблемы. Защиты от превышения входного в DD-7 вроде бы нет..

Если кто-то выложит схему, то можно будет точно сказать. У меня за 5 мин нагуглить не получилось =)
« Последнее редактирование: Ноября 09, 2018, 14:03:52 от Denn »

Оффлайн sinister

  • Эксперт
  • *****
  • Сообщений: 2039
  • Репутация: +415/-1
Re: BOSS DD-7 питание 12V
« Ответ #5 : Ноября 09, 2018, 14:27:26 »
схема

Оффлайн Зебр

  • Эксперт
  • *****
  • Сообщений: 1662
  • Репутация: +195/-2
  • GuitarPlayer.Ru fan!
Re: BOSS DD-7 питание 12V
« Ответ #6 : Ноября 09, 2018, 16:31:25 »
Все мои боссы без проблем питались 12, только светодиод ярчее)

Оффлайн Garik Alengos

  • Живу на форуме
  • *******
  • Сообщений: 8596
  • Репутация: +577/-70
  • The Sound Maker™
    • soundcloud
Re: BOSS DD-7 питание 12V
« Ответ #7 : Ноября 09, 2018, 18:34:58 »
Цитата: Зебр от Ноября 09, 2018, 16:31:25
Все мои боссы без проблем питались 12, только светодиод ярчее)
Аналоговые - да
С цифровыми надо быть осторожнее

Я на своём старом ДД2 так спалил стабилитрон... Включил на 12 В
Сама схема к счастью не пострадала

... и добавил:

Ещё не маловажно то, что БП на 12В без нагрузки может выдавать все 15В..
« Последнее редактирование: Ноября 09, 2018, 18:39:48 от Garik Alengos »

Оффлайн Vitality

  • Эксперт
  • *****
  • Сообщений: 2119
  • Репутация: +219/-2
  • Хевиметл в кожну хату!
    • ГэПэ
Re: BOSS DD-7 питание 12V
« Ответ #8 : Ноября 10, 2018, 22:10:00 »
Цитата: sinister от Ноября 09, 2018, 14:27:26
схема
А PS-5 схемы у вас случайно нету?

Оффлайн sinister

  • Эксперт
  • *****
  • Сообщений: 2039
  • Репутация: +415/-1
Re: BOSS DD-7 питание 12V
« Ответ #9 : Ноября 11, 2018, 13:07:38 »
к сожалению, нет

Оффлайн salvador Автор темы

  • Эксперт
  • *****
  • Сообщений: 1347
  • Репутация: +84/-1
Re: BOSS DD-7 питание 12V
« Ответ #10 : Ноября 11, 2018, 22:42:48 »
Цитата: Johnson от Ноября 09, 2018, 12:55:19
Попробуйте. Цена адаптера vs цена дилея.
Нам потом расскажете, что получилось и во сколько ремонт обошелся :)

Подключил 12В, поиграл несколько часов - все работает.

Оффлайн Denn

  • Ветеран форума
  • ******
  • Сообщений: 3325
  • Репутация: +4109/-54
  • είμαι ο μουσικός και ο ραδιομηχανίκός
Re: BOSS DD-7 питание 12V
« Ответ #11 : Ноября 11, 2018, 23:21:21 »
Цитата: sinister от Ноября 09, 2018, 14:27:26
схема

Спасибо.

Судя по схеме, примочке требуется на входе на пару вольт больше девяти, т.е. как раз 11-12 вольт. Видимо, родной адаптер так и выдаёт.

Оффлайн ncr

  • Живу на форуме
  • *******
  • Сообщений: 9294
  • Репутация: +1400/-18
  • кровавая фасолина несудьбы
Re: BOSS DD-7 питание 12V
« Ответ #12 : Ноября 12, 2018, 01:34:49 »
http://stinkfoot.se/archives/726

занимательный исторический экскурс на тему питания боссов и 12 вольт против 9, авось пригодится.

Оффлайн Garik Alengos

  • Живу на форуме
  • *******
  • Сообщений: 8596
  • Репутация: +577/-70
  • The Sound Maker™
    • soundcloud
Re: BOSS DD-7 питание 12V
« Ответ #13 : Ноября 12, 2018, 03:45:19 »
Цитата: Denn от Ноября 11, 2018, 23:21:21
Судя по схеме, примочке требуется на входе на пару вольт больше девяти, т.е. как раз 11-12 вольт. Видимо, родной адаптер так и выдаёт.

Хз - что там требуется судя по схеме, но современный Босс PSA-230P выдаёт ровно 9 В  (имею несколько таких в наличии).
Старые Боссы были - ACA, на нём написано было 9 В - реально выдавал 12 В, им запитывали аналоговые примочки (из-за особенности  конструкции схемы аналоговых примочек того времени)  ... Ещё был Босс PSA - написано на нём было 9 В - реально выдавал 9.6 В, им запитывали цифровые примочки..(тож имею такой)
« Последнее редактирование: Ноября 12, 2018, 03:47:52 от Garik Alengos »

Оффлайн Denn

  • Ветеран форума
  • ******
  • Сообщений: 3325
  • Репутация: +4109/-54
  • είμαι ο μουσικός και ο ραδιομηχανίκός
Re: BOSS DD-7 питание 12V
« Ответ #14 : Ноября 12, 2018, 12:03:49 »

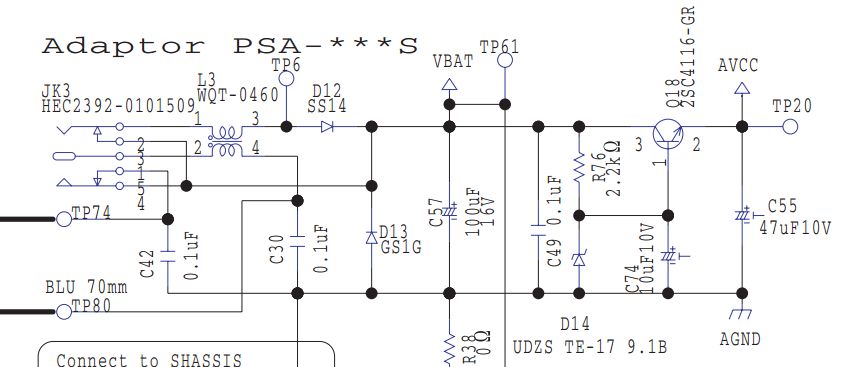

Вот причинный участок схемы:



Аналоговая часть запитана через простейший стабилизатор (D14, R76, C74 и Q18). Для работы как стабилизатора требуется на 2-3 Вольта больше, чем выходное (9,1в). Если на вход подать ровно 9 Вольт, то питание аналоговой части будет примерно 8,0..8,4 Вольта, стабилизация работать не будет. В принципе, пропускать звук примочка будет, но, как говорится, не для того её роза цвела.. ))
