Автор Тема: Кто-нибудь подключал звуковуху в hi-fi усилитель по аналогу?  (Прочитано 599 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Металлоискатель Автор темы

  • Эксперт
  • *****
  • Сообщений: 1071
  • Репутация: +1213/-203
Кто-нибудь подключал звуковуху в hi-fi усилитель по аналогу?
« : Февраля 26, 2021, 14:36:26 »

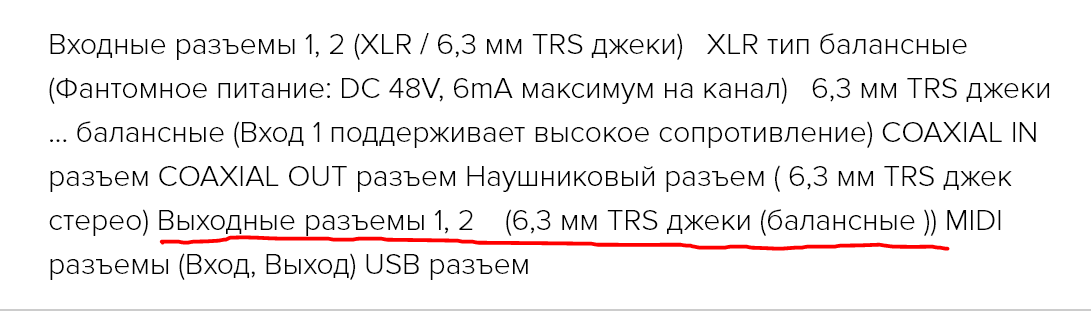

Чет я идиот в вопросах коммутации  ??? Имеется звуковуха Roland Quad Capture UA-55, у нее сзади две аналоговых дырки, подписанные 1L и 2R.. Рядом недвусмысленно изображен стерео джек. В мануале они помечены как балансные. Какой то инфы про переключение режимов выходов я не нашел. Получается они че, как один выход, с правым и левым каналами отдельно? А почему в спеках написано что у нее 4 выхода? Как это дело подключить в усилок, мне нужен кабель стерео-джек на 2 RCA или 2 моно-джека на 2 RCA? Или нужен какойто преобразователь баланс-небаланс, или покупать звуковуху с нормальными выходами? Я уже нифига не понимаю.  :water-eyes:




Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 34277
  • Репутация: +3379/-40
  • alderman of morning star
    • Malefice
Re: Кто-нибудь подключал звуковуху в hi-fi усилитель по аналогу?
« Ответ #1 : Февраля 26, 2021, 15:21:12 »
Металлоискатель,
Вторая пара входов/выходов это цифра. Вот производитель и пишет общее количество каналов ввода-вывода.
Обычно просто достаточно воткнуть моно-джек, т.е. надо что-то типа 2х моно-кабелей TS-RCA, для подключения к бытовой технике (TS это моно-джек).
Выхлоп скорее всего не большой, по небалансу будет его половина, так что бытовуху не должно сильно перегрузить.

Оффлайн Металлоискатель Автор темы

  • Эксперт
  • *****
  • Сообщений: 1071
  • Репутация: +1213/-203
Re: Кто-нибудь подключал звуковуху в hi-fi усилитель по аналогу?
« Ответ #2 : Февраля 26, 2021, 15:23:04 »
Цитата: deLuther от Февраля 26, 2021, 15:21:12
Металлоискатель,
Вторая пара входов/выходов это цифра. Вот производитель и пишет общее количество каналов ввода-вывода.
Обычно просто достаточно воткнуть моно-джек, т.е. надо что-то типа 2х моно-кабелей TS-RCA, для подключения к бытовой технике (TS это моно-джек).
а то что они балансные, и нарисован стерео? там же три контакта, что будет если воткнуть два и замкнуть противофазу на землю?  :in-panic:

... и добавил:

Цитата: deLuther от Февраля 26, 2021, 15:21:12
Металлоискатель,
Вторая пара входов/выходов это цифра. Вот производитель и пишет общее количество каналов ввода-вывода.
получается он пишет кол-во каналов, а не полноценных входов-выходов?  :7:
« Последнее редактирование: Февраля 26, 2021, 15:37:03 от Металлоискатель »

Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8105
  • Репутация: +2202/-29
  • GuitarPlayer.Ru fan!
Re: Кто-нибудь подключал звуковуху в hi-fi усилитель по аналогу?
« Ответ #3 : Февраля 26, 2021, 23:22:03 »
Канал - это и есть выход (или вход) - их всегда по умолчанию считают как моно, даже если по цифре гонится стерео-пара, которая считается за два канала.
Балансные выходы подключай к небалансному усилку моно-кабелем (в смысле можно спаренным, но с двух-контактными штекерами - как у гитары).
Кабель нужен просто моно-джек с одной и RCA c другой стороны в стерео исполнении, то есть спаренный.

... и добавил:

Цитата: Металлоискатель от Февраля 26, 2021, 15:23:04
там же три контакта, что будет если воткнуть два и замкнуть противофазу на землю?  :in-panic:
Да ничего не будет - обычно они буферизированные - просто сигнал противофазы не дойдёт до потребителя сигнала, но он и не нужен если у потребителя вход небалансный  ;)
« Последнее редактирование: Февраля 26, 2021, 23:25:19 от Vasik_NJ »

Оффлайн Металлоискатель Автор темы

  • Эксперт
  • *****
  • Сообщений: 1071
  • Репутация: +1213/-203
Re: Кто-нибудь подключал звуковуху в hi-fi усилитель по аналогу?
« Ответ #4 : Февраля 26, 2021, 23:40:12 »
Большое спасибо, я попробую)



« Последнее редактирование: Февраля 27, 2021, 00:09:06 от Металлоискатель »

Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 34277
  • Репутация: +3379/-40
  • alderman of morning star
    • Malefice
Re: Кто-нибудь подключал звуковуху в hi-fi усилитель по аналогу?
« Ответ #5 : Февраля 27, 2021, 00:12:05 »
Металлоискатель,
По небалансу будет в два раза ниже, с таким уровнем HiFi не перегрузит :)
Вот ESI Juli@ перегружала (как раз использовал упомянутые кабели TS-RCA), но там выхлоп на TRS по балансу +20 dbu, даже в небалансном варианте, через TS, +14 dbu, было слышно что искажения даёт. Использовал в итоге её RCA выходы, там +6 dbV, что горячее 0 dbu, проблем не было.

Оффлайн Металлоискатель Автор темы

  • Эксперт
  • *****
  • Сообщений: 1071
  • Репутация: +1213/-203
Re: Кто-нибудь подключал звуковуху в hi-fi усилитель по аналогу?
« Ответ #6 : Февраля 27, 2021, 00:21:44 »
deLuther
Спасибо! пока ты отвечал, я уже нашел где то инфу и удалил вопрос  :crazy:

если кому-то интересно, вопрос был про линейный уровень на выходе звуковухи (в спеках указан +0dBu)

... и добавил:

Работает, еще раз спасибо всем  :alc:
« Последнее редактирование: Февраля 27, 2021, 23:42:30 от Металлоискатель »

Оффлайн Crypt

  • Ветеран форума
  • ******
  • Сообщений: 3384
  • Репутация: +337/-177
  • Technician
    • MEGATHERION
Re: Кто-нибудь подключал звуковуху в hi-fi усилитель по аналогу?
« Ответ #7 : Марта 02, 2021, 16:40:12 »
Если нет уверенности в том как реализован выход (пассивное плечо, инвертирующий операционник, серво-, трансформатор в том или ином подключении) Cold  на землю замыкать не надо. Просто не подключать средний контакт стереоджека, это не создает проблем при любом раскладе.
