На чём делать Big Muff?
« : Ноября 20, 2022, 19:55:10 »
В тырнете есть стопиццот РАЗНЫХ схем этой легендарной педали, по какой делать? На каких транзисторах, какие номиналы остальной рассыпухи, на каких диодах?

Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8106
  • Репутация: +2202/-29
  • GuitarPlayer.Ru fan!
Re: На чём делать Big Muff?
« Ответ #1 : Ноября 20, 2022, 20:15:27 »
"Сюда не ходи - снег башка упадёт, совсем плохой будешь!"
Сюда ходи:
https://guitarplayer.ru/equipment-craft/

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 2144
  • Репутация: +461/-6
Re: На чём делать Big Muff?
« Ответ #2 : Ноября 20, 2022, 20:44:50 »
Читай тут:
http://www.kitrae.net/music/music_big_muff.html

Самый подробный разбор всех версий БМ и анализ схемотехники.

А вот, если интересно моя версия одной советской схемы, до ужаса похожей на БМ на германиевых тразисторах. Очень интересная железяка. В моей модификации - хай-гейн фузз, очень мясной и жирный.
http://forum.guitartonelab.ru/cgi-bin/yabb2/YaBB.pl?num=1468167151

А вообще, конечно, в крафт надо тебе.
« Последнее редактирование: Ноября 20, 2022, 21:03:36 от Papa Bear »

Оффлайн Birdhouse builder Автор темы

  • Частый посетитель
  • **
  • Сообщений: 105
  • Репутация: +7/-0
  • Выживший после удара...
Re: На чём делать Big Muff?
« Ответ #3 : Ноября 20, 2022, 22:36:17 »
Цитата: Papa Bear от Ноября 20, 2022, 20:44:50
...А вообще, конечно, в крафт надо тебе.

Цитата: Vasik_NJ от Ноября 20, 2022, 20:15:27
"Сюда не ходи - снег башка упадёт, совсем плохой будешь!"
Сюда ходи:
https://guitarplayer.ru/equipment-craft/

Класс. А в крафте меня послали сюда. А за ответы - спасибо.

Цитата: Papa Bear от Ноября 20, 2022, 20:44:50
Читай тут:
http://www.kitrae.net/music/music_big_muff.html

Самый подробный разбор всех версий БМ и анализ схемотехники.

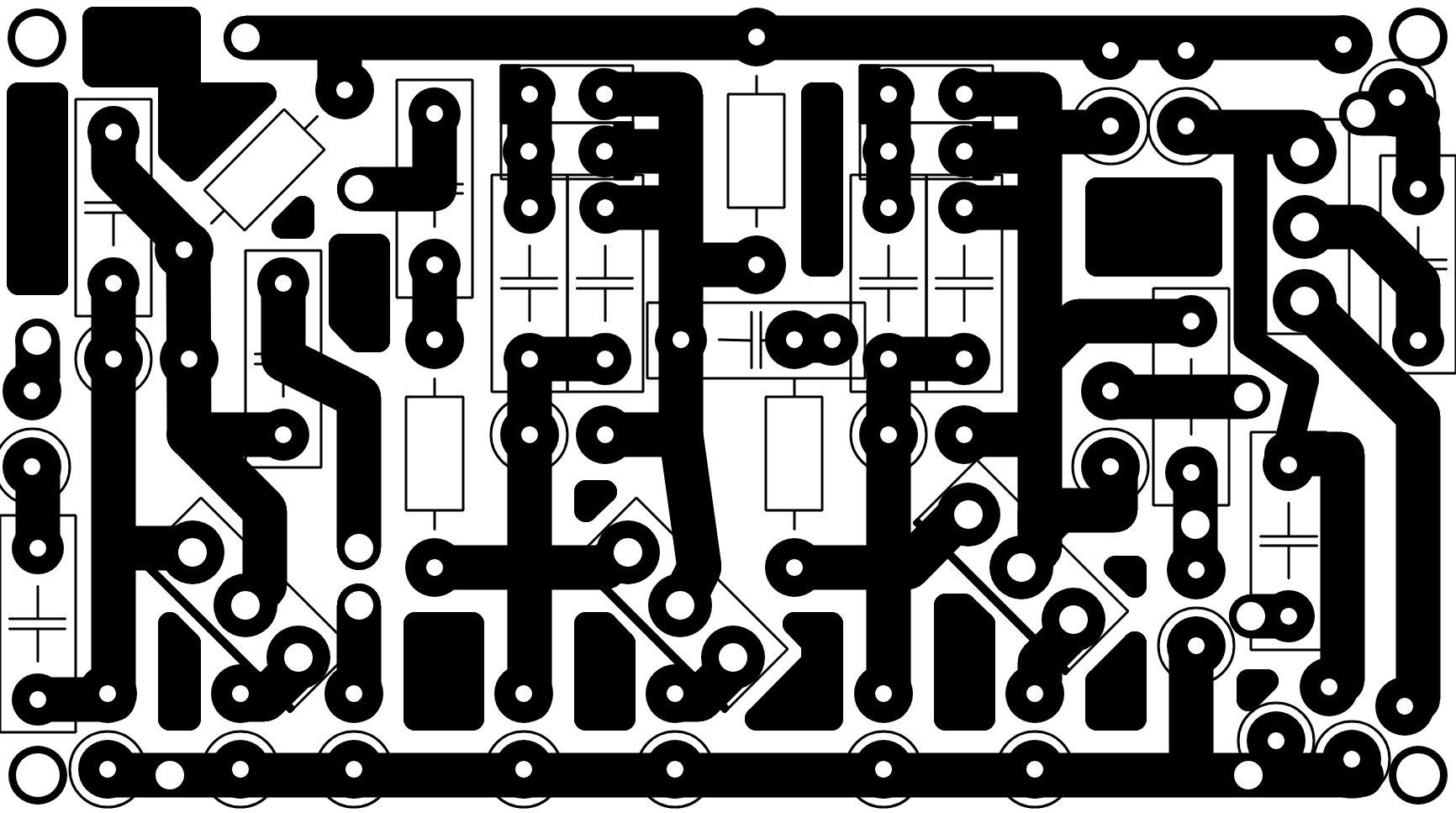

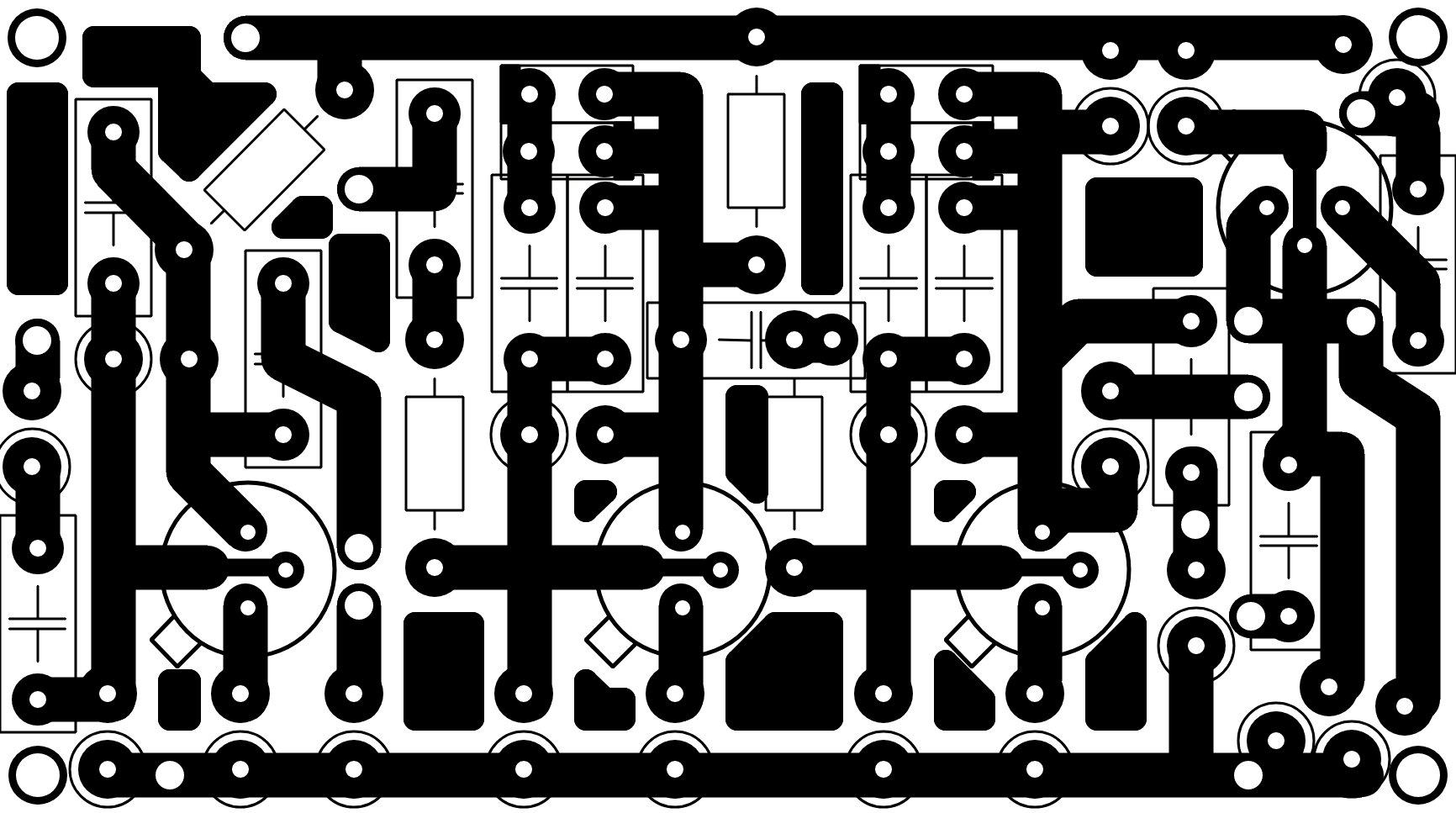

Я здесь смотрел ещё до того, как задал вопрос. Схемы проверенные? А то я успел уже разработать платы (под 2n5133 и под кт315)
« Последнее редактирование: Ноября 20, 2022, 23:17:55 от Birdhouse builder »

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 2144
  • Репутация: +461/-6
Re: На чём делать Big Muff?
« Ответ #4 : Ноября 21, 2022, 06:23:29 »
Схемы проверенные, не боись.
https://guitar-gear.ru/2016/bigmuff/amp/
Вот еще, под кт3102
Вообще, думается, транзисторы любые нпн подойдут, главное усиление побольше чтобы было.
P.S.: что-то не нашел в крафте твоей темы про БМ. Уверен, что обращался туда? Тут два крафта: один гитарный, второй - железный.
« Последнее редактирование: Ноября 21, 2022, 06:33:28 от Papa Bear »

Оффлайн Birdhouse builder Автор темы

  • Частый посетитель
  • **
  • Сообщений: 105
  • Репутация: +7/-0
  • Выживший после удара...
Re: На чём делать Big Muff?
« Ответ #5 : Ноября 21, 2022, 12:37:09 »
Цитата: Papa Bear от Ноября 21, 2022, 06:23:29
...P.S.: что-то не нашел в крафте твоей темы про БМ....

Спрашивал про MojoMojo и меня послали сюда.

Оффлайн Knip

  • Опытный
  • ****
  • Сообщений: 540
  • Репутация: +38/-145
Re: На чём делать Big Muff?
« Ответ #6 : Ноября 21, 2022, 13:35:35 »
Birdhouse builder,
На 315 если соберёшься делать — первый транзюк лучше 3102 поставить.
И вообще в дискретных схемах первый транзюк — малошумящий ставить.

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8252
  • Репутация: +1847/-248
  • Мнение - не повод получить пулю сразу.
Re: На чём делать Big Muff?
« Ответ #7 : Ноября 21, 2022, 14:06:57 »
Цитата: Birdhouse builder от Ноября 21, 2022, 12:37:09
Спрашивал про MojoMojo и меня послали сюда.
Сам вопрос распадается на две части: какая версия наиболее подходяще звучит и как её собрать. Этот раздел для первой части, крафт - для второй.

Оффлайн Knip

  • Опытный
  • ****
  • Сообщений: 540
  • Репутация: +38/-145
Re: На чём делать Big Muff?
« Ответ #8 : Ноября 21, 2022, 15:53:19 »
Цитата: Papa Bear от Ноября 21, 2022, 06:23:29
Схемы проверенные, не боись.
Вообще, думается, транзисторы любые нпн подойдут, главное усиление побольше чтобы было.
Сия схема вообще на любых какашках работать будет. И пофиг на коэфф. усиления.
Тут сигнал\шум нормальный вывести и хорошо.
« Последнее редактирование: Ноября 21, 2022, 15:54:52 от Knip »

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 2144
  • Репутация: +461/-6
Re: На чём делать Big Muff?
« Ответ #9 : Ноября 21, 2022, 19:09:49 »
Цитата: Birdhouse builder от Ноября 21, 2022, 12:37:09
Спрашивал про MojoMojo и меня послали сюда.
Эта тема в крафте гитар, не в крафте железа. Надо в equipment.craft было лезть, там бы не послали.

Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8106
  • Репутация: +2202/-29
  • GuitarPlayer.Ru fan!
Re: На чём делать Big Muff?
« Ответ #10 : Ноября 21, 2022, 19:23:06 »
Цитата: Knip от Ноября 21, 2022, 15:53:19
Сия схема вообще на любых какашках работать будет. И пофиг на коэфф. усиления.
Тут сигнал\шум нормальный вывести и хорошо.

У меня есть фирменная Electro-Harmonix Big Muff Deluxe - шумит, даже скорее гудит, она прилично, так что с одной стороны хорошо что они в эту педальку ещё и нойз-гейт засунули, но плохо что работает он очень грубовато, так что я всегда пользуюсь  Boss NS-2 и все дисты в петле у этой педальки.

Оффлайн Knip

  • Опытный
  • ****
  • Сообщений: 540
  • Репутация: +38/-145
Re: На чём делать Big Muff?
« Ответ #11 : Ноября 21, 2022, 19:29:40 »
Vasik_NJ,
Дискретки к питанию чувствительны.
В дефолтных схемах, часто фильтры питания не указаны, а ставить их надо.

Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8106
  • Репутация: +2202/-29
  • GuitarPlayer.Ru fan!
Re: На чём делать Big Muff?
« Ответ #12 : Ноября 21, 2022, 19:45:37 »
Цитата: Knip от Ноября 21, 2022, 19:29:40
Vasik_NJ,
Дискретки к питанию чувствительны.
В дефолтных схемах, часто фильтры питания не указаны, а ставить их надо.
О каких фильтрах питания речь - каскадных что ли?  ???

Оффлайн Knip

  • Опытный
  • ****
  • Сообщений: 540
  • Репутация: +38/-145
Re: На чём делать Big Muff?
« Ответ #13 : Ноября 21, 2022, 21:23:57 »
Цитата: Vasik_NJ от Ноября 21, 2022, 19:45:37
О каких фильтрах питания речь - каскадных что ли?  ???
Нет, по питанию. Электролит 100-500 мкф + неполярник 0,04-0,2 мкф. Резюк токоограничитель.

Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8106
  • Репутация: +2202/-29
  • GuitarPlayer.Ru fan!
Re: На чём делать Big Muff?
« Ответ #14 : Ноября 21, 2022, 21:29:22 »
Цитата: Knip от Ноября 21, 2022, 21:23:57
Нет, по питанию. Электролит 100-500 мкф + неполярник 0,04-0,2 мкф. Резюк токоограничитель.
Опять не понял - дорабатывать питальник что ли или засунуть этот фильтр в педаль в цепь питания?
