Тестировал mod N1
- суть изменений, сдвиг энергии пиков на верхние частоты, а так же повышение добротности, без изменения номинала R1 (33k),R6(820) (на схеме рис.1 Кемпфа). Общие ощущение - более собранный звук, близкий к привычному, меньше басов (меня это не опечалило). Если низа мало можно увеличить R6 (820) до 1k-1.2k (он рядом с катушкой).
- Изменения на плате - добавление одного конденсатора.
- Результат - звук кваки становиться более собранным и ярким, имеет место подъем громкости на верхнем диапазоне частот и более яркий резонанс и небольшое уменьшение громкости в басовом регистре. Однако, за счет иной формы резонанса, общая энергия звука выше, звук собраннее, более похож на EB, короче, звук мне понравился. Так же имеет место не значительное уменьшение шума на высоких частотах, еле заметное на слух (при добавлении C3 1n). Независимое и слепое тестирование в реале на зашедшем на чаек музыканте - первый звук - "звучит советская квака", второй "нормально, хороший квак" (это слова музыканта, уж не знаю по чему ему вспомнился советский квак), тестировал - гитары Godin LGX Sa (пикапы SD), Jackson Soloist2 USA (ARB -Tungus, Neolit Neck RW) . Возможно, мод кому-то понравиться, как и мне.
Описание: добавляется конденсатор C8 - 3-4.7n в цепи умножителя-делителя емкости WH-1.
Для возвращения верхней частоты (увеличивается на 200-300Hz) можно добавить C3 1n, параллельно катушке, одновременно уменьшающий шум на высоких частота на 1-2dB .

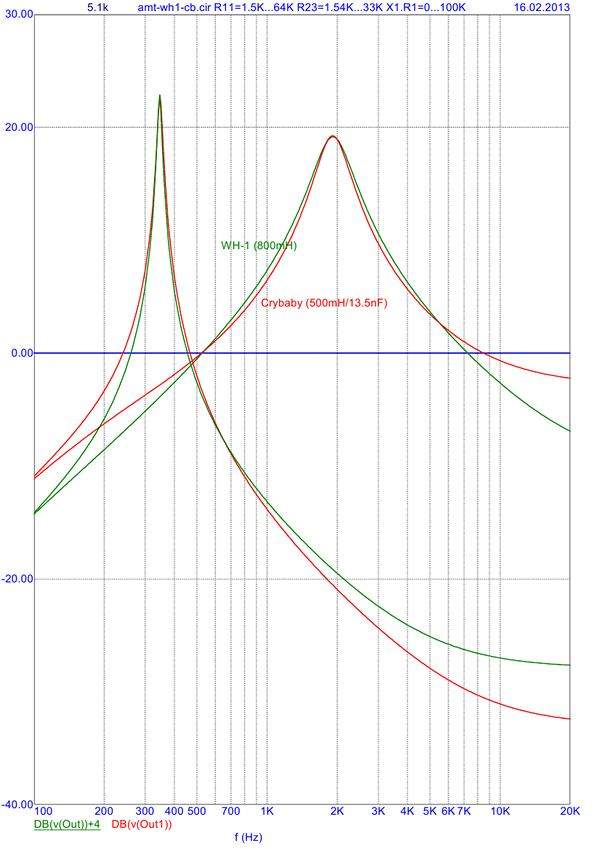

результат симуляции схемы (реально в нижнем диапазоне кривая резонанса ниже)
измерения
измерение шума
Mod1
Корпус кваки зачернить нет необходимости (это расширяет диапазон вверх на 200-300Hz), аналогично помещение в трубку желтых светодиодов оптопары так же не обязательно (еще расширяет диапазон вверх).
---------
Так же обнаружил, не отмеченный
серьезный баг кваки - катушка имеет очень сильный микрофонный эффект, в результате на хайгене (например E1, gain 12) постукивания по корпусу WH-1 дают очень сильный микрофонный эффект, на порядок больше EB и др. Катушку нужно вешать на демпфер, что сделано в mod2.
Mod2: Индуктивность была аккуратно выпаяна, в баночке был расплавлен парафин в который катушка (вместе с сердечником) была помещена на проволочке на 1 минуту навесом. Цель - уменьшить микрофонный эффект и закрепить катушку в сердечнике (она болталась). После данной операции индуктивность изменилась незначительно. Далее, к контактам были припаяны тонкие гибкие провода, на плату установлен демпфер приклеенный на двустороннюю липкую ленту (кусок вспененного пластика 8mm высоты) на нем закреплена индуктивность (аналогичным образом липкой лентой) и зафиксирована двумя капроновыми нитями продетыми в отверстия, оставшимися от экрана сердечника (предварительно экран был выведен на земляной контакт индуктивности). Нить была выбрана толстой, фиксация в отверстиях получена шариками расплавленного капрона.
Результат - микрофонный эффект уменьшился на порядок, при легком постукивании (на хайгене) слышен слабый глухой звук, по уровню сравнимые с EB квакой.
Проведен эксперимент (пара минут работы) с изменением профиля первой шторки, результат положительный.
----------------------------
Mod3. Проверяем наличие земляного контакта со всеми разборными деталями корпуса кваки. Большинство деталей имеют чисто символический контакт с землей, так как целиком покрыты краской. Соединяем с землей подвижную часть педали, что полностью устраняет шорохи при перемещении педали , слышимые на хайгене.
---------------------------
Несколько способов уменьшения шума:
Mod4
(Пока проект
Проведенный Mod1 подсказал простой метод уменьшения шума. Поскольку в результате mod1 острота пиков значительно выше, мы можем вернуть прежнюю форму пика (сохранив его остроту в достаточной мере) заменив R1 (33k),R6(820) на иные значения. Если при этом мы добавим в параллель еще один транзистор умножителя емкости или заменим транзистор на иной тип с большей крутизной и не большим шумом, на симуляторе можно получить идентичные стд. WH-1 кривые резонанса с уменьшением шума [не в sqrt(2) (например), а в два раза] во всем рабочем диапазоне частот. При этом выхлоп кваки увеличивается в 2 раза, что сравнимо с CB.
Мод достаточно сложный.
Mod4.1
- изменения номинала R1 : 33k -> 22k (уменьшение шума в районе пика резонанса), R6 : 820 -> 1.2k (подгоняем форму резонанса в области спада) (по схеме рис.1 Кемпфа).
- Изменения на плате - изменение номинала двух резисторов.
- Результат - уровень сигнала на выходе возрастает на 3-4dB, уровень шума уменьшается на столько же.
Добротность резонанса на низких частотах уменьшается -
это минус мода, хотя надо отслушивать.
Mod4.2
- изменения номинала R1 (33k -> 22k),R6(820 -> 1.2k) (по схеме рис.1 Кемпфа) + замена или добавление в параллель
транзистора в узел умножителя емкости. Изменение обвязки 3.14k/447 => 2.2k/220. Сложности замены упускаю.
- Изменения на плате - изменение номинала четырех резисторов, добавление транзистора, изменение емкости трех конденсаторов в умножителе-делителе емкости для сохранения диапазона перестройки частоты (33n -> 28n и тд).
- Результат - уровень сигнала на выходе возрастает на 6-7dB, уровень шума не изменяется или слегка уменьшается, что равносильно (в случае приведения сигнала к уровню WH-1) уменьшению шума больше чем в два раза.
Характер звука - соответствует стандартному WH-1, как на высоких так и на низких частотах и управляем подстройкой R1, R6 в требуемых пределах (чтобы выставить остроту пика резонанса и уровень низких частот на свой вкус).
