Автор Тема: Обзор гитарного комбо Ibanez Tsa 15 Tubescreamer Amplifier + Семплы и фото  (Прочитано 21598 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн GunFighter

  • Живу на форуме
  • *******
  • Сообщений: 19904
  • Репутация: +7020/-48
  • Мечты всегда рядом. Просто соберись с духом.
Ок, думаю у нас просто разночтение возникло. в ибанезе чистый не совсем "более чистый", как у транзистора, он все равно насыщается и становится "горячим чистым" при динамичной игре, до брейкапа, когда оконечник разогнан. Мне как раз это и вкусно. просто у нас разные критерии как оказалось
Я кстати заменил севенти80 на анниверсари, который под разгоном тоже чуть кранчует, мне это оч.нравится и на клине, но соглашусь, что это на любителя.
именно, у него  "горячий чистый". раньше мне очень нравился "чистый звук" SRV , и я ставил в олдовые аппраты тьюбскример, на чистый канал , и скручивал у педали ручки на 12 часов или вообще влево, чтобы звук очищался. он был насыщенный, колкий и  сильный. чистым его было не назвать. эдакий рОковый чистый)) вот у сабжа примерно такой и есть. у моих фендеров такой стучаетсЯ, если загрузить их более 60% громкости.

Оффлайн powernow

  • Ветеран форума
  • ******
  • Сообщений: 4738
  • Репутация: +3207/-154
  • Стратокастер...пружины дают воздух в звуке!
Купил сабж... нравится, больше чем H&K 18, mesa transatlantic ta-15, который по идее должен быть похож на фендер, этот больше похож на классический Фендер звук! Что  нибудь запишу на неделе!

Оффлайн Tyoma265261086

  • Эксперт
  • *****
  • Сообщений: 2121
  • Репутация: +40/-0
  • Жизнь игра. Задумана хреново,но графика обалденная
Пробуйте  :)

Оффлайн powernow

  • Ветеран форума
  • ******
  • Сообщений: 4738
  • Репутация: +3207/-154
  • Стратокастер...пружины дают воздух в звуке!
записал, не прошло и дня.. )уезжал..
пока только чистый, поздно..
мик Шур 58, Palmer дилей немного в петле
https://soundcloud.com/oleg-kalyan/hilden-nq

Динамик буду менять думаю винтаж 30

вот еще с Лес Пол плюс https://soundcloud.com/oleg-kalyan/hilden-nq-lp
интересно какой звук больше нравится по гитарам?
« Последнее редактирование: Июля 25, 2016, 23:05:24 от powernow »

Оффлайн hlame

  • Новичок
  • *
  • Сообщений: 4
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Кто-нибудь может подсказать, можно ли в него вместо динамика (в тоже гнездо) подключать наушники с сопротивлением 32Ом?
P.S. физически можно, интересует с точки зрения электроники.
Заранее спасибо

Оффлайн Князь Садислав

  • Частый посетитель
  • **
  • Сообщений: 136
  • Репутация: +41/-2
  • GuitarPlayer.Ru fan!
Кто-нибудь может подсказать, можно ли в него вместо динамика (в тоже гнездо) подключать наушники с сопротивлением 32Ом?
P.S. физически можно, интересует с точки зрения электроники.
Заранее спасибо
                                                          Конечно можно,но только один раз :crazy:

Оффлайн hlame

  • Новичок
  • *
  • Сообщений: 4
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Гениальный ответ!
Повторю для "Особо одаренных", которые отвечают только ради того что бы ответить - интересует подключение не физически т.к. и идиоту понятно что если джек подходит под разъем, то можно воткнуть...  Хочется получить ответ человека разбирающегося на уровне электроники.

P.S. и да, кстати, подключить можно и скорее всего даже будет работать, вопрос только в том не будет ли каких-либо негативных последствий в будущем (особенно для комбика)

Оффлайн Andrewshouse

  • Эксперт
  • *****
  • Сообщений: 1333
  • Репутация: +223/-2
Кто-нибудь может подсказать, можно ли в него вместо динамика (в тоже гнездо) подключать наушники с сопротивлением 32Ом?
P.S. физически можно, интересует с точки зрения электроники.
Заранее спасибо
Нет, так делать нельзя, всё сгорит

Оффлайн hlame

  • Новичок
  • *
  • Сообщений: 4
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Спасибо за ответ.

Но назрел еще вопрос :)

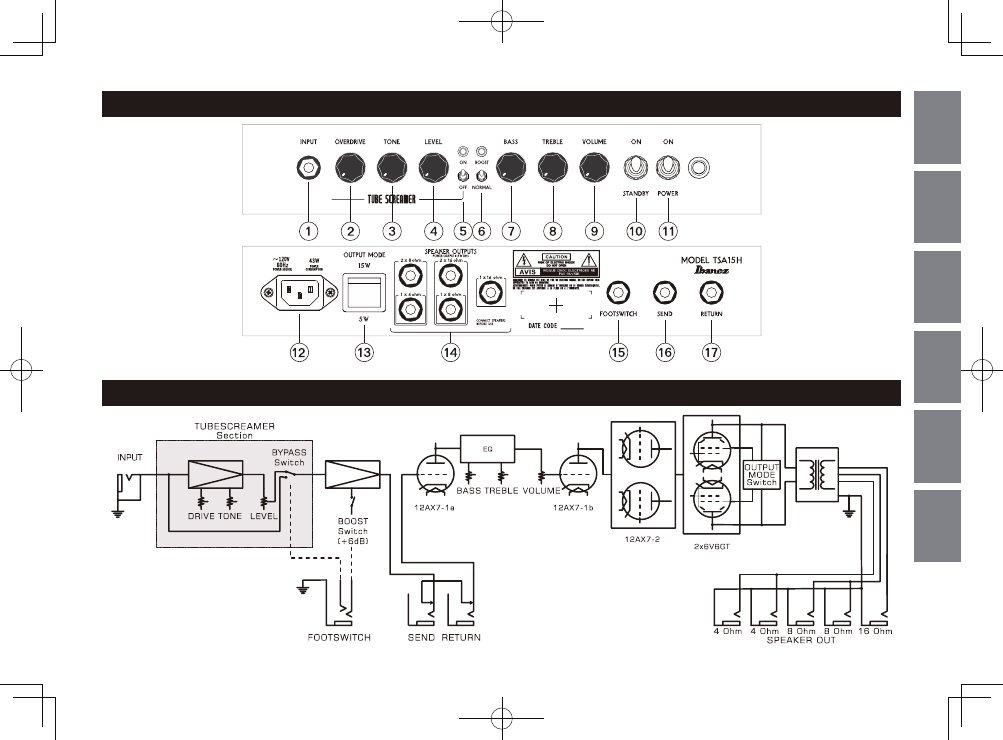

Судя по его схеме разрыв в нем расположен между скримером и преампом, кто-нибудь переделывал его - что бы было (как и положено) между преампом и усилителем? И если "да", то поделитесь впечатлениями.

Оффлайн MrDalex

  • Новичок
  • *
  • Сообщений: 51
  • Репутация: +8/-1
  • GuitarPlayer.Ru fan!
Наклевывается шаровой вариант заполучения этой головы с убитыми выходными лампами, поэтому заинтересовался. В сабже пред - это два не перегруженных усилительных каскада, между которыми установлен ТБ и мастер, просто для разгона сигнала к ФИ и компенсации потерь на ТБ. Т е звук он не формирует, как таковой. Если собрать напольный преамп на лампах, то встроенный TS вполне может послужить грелкой. Схема футсвича элементарная. А между преампом и усилителем, именно в  этом усилителе, смысла никакого делать петлю не вижу. Для петли нужно еще подобрать схему, спаять и встроить-настроить и это будет на ОУ или полевиках. А так все пучком, повторитель на ОУ по входу, далее развилка клин-TS, выход-вход петли, пред на лампе, ФИ и оконец. Если и переделывать тут что-то, то радикально. Имеем классическую схему оконечника, первый баллон можно превратить в петлю со всеми вытекающими, преамп внешний, или заменить(перемотать при возможности) силовик и все собрать внутри. Но тогда большой вопрос, зачем покупать эту голову, чтобы все это делать? Еще у этой головы крайне плохо организовано смещение, оно берется прямо с движка регулятора. Отвал в переменнике и выходным лампам быстрый капут. На каком-то немецком форуме человека четыре обсуждали проблему быстрого выхода из строя ламп оконечника после замены на новые, так и не поняли почему. Нужно сразу переделать по аналогии с soldano slo100 или другими, где при обрыве в регуляторе, напряжение смещения наоборот увеличивается до максимального. Схему прилагаю, по ней все понятно сразу. А так эта голова всего лишь заменой номиналов легко превращается во что-то из фендер-клонов, а вход сразу на ламповый пред можно в return подавать. Один из имеющихся в изобилии выходов на кабинет можно использовать для входа сразу на фазик, если нужно. И к нормальному динамику ее нужно подключать, а то получается, что фендер почти по такой же схеме звучит а этот не звучит. Бренд очень добавляет к оценке звука!)
« Последнее редактирование: Августа 06, 2019, 16:01:49 от MrDalex »

Оффлайн MrDalex

  • Новичок
  • *
  • Сообщений: 51
  • Репутация: +8/-1
  • GuitarPlayer.Ru fan!
Приехала голова вчера. По законам Мерфи рядом упали высоковольтные провода и я до сих пор сижу без света и возможности промерять хотя бы напруги). Что могу сказать, Ibanez просто (тут нужно вставить мат) офигел, разводилово натурально за такой ценник! На трансах экономия запредельно наглая. Выходник сечением 3х1.9 = 5,7 см^2, манипусенький, габаритку позже посчитаю. Транс от Ригонды 102 раза в ~1,3 визуально больше! Могу пока лишь догадываться какими проводами он намотан, трепанация покажет. Кстати, в нем и проблема, сопротивление всей первички 154 Ома, индуктивность почти на нуле. Силовик не далеко ушел, судя по размерам, нужно промерять. Комплектующие - китайский ширпотреб. Из плюсов - собран аккуратно и качественно. Придется мотать транс, но уже на другом железе((  Так, что беру свои слова обратно, по поводу "не звучит", при нормальной схеме и таких комплектующих (выходник тут впереди всех), подобающе звучать он не может на разбирающийся ух.
« Последнее редактирование: Августа 09, 2019, 13:56:00 от MrDalex »

Оффлайн MrDalex

  • Новичок
  • *
  • Сообщений: 51
  • Репутация: +8/-1
  • GuitarPlayer.Ru fan!
Взгляд изнутри.
На вякий случай... я имею дело с головой TSA15H-U, но в комбике конструктивно такой же усилитель один в один.

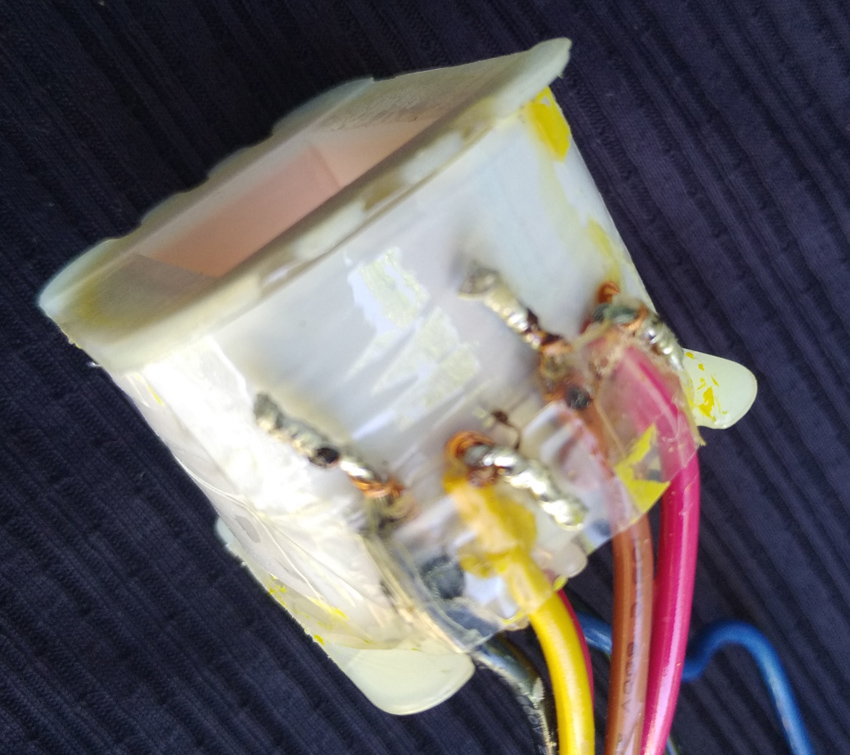

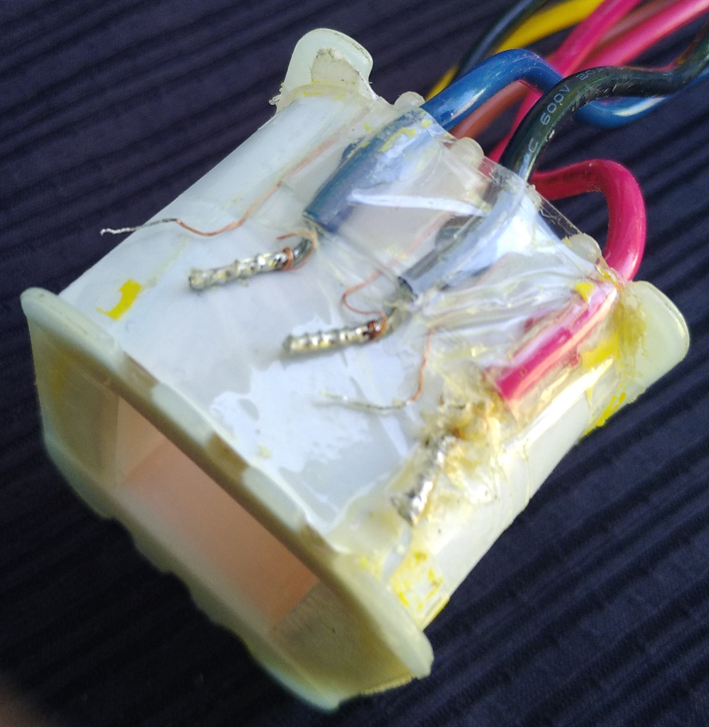

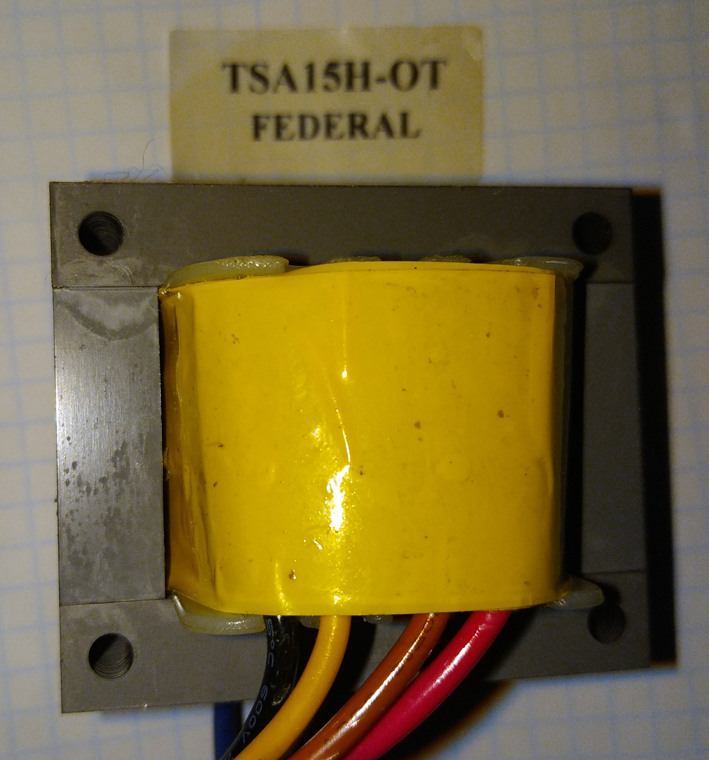

Трепанация выходника.

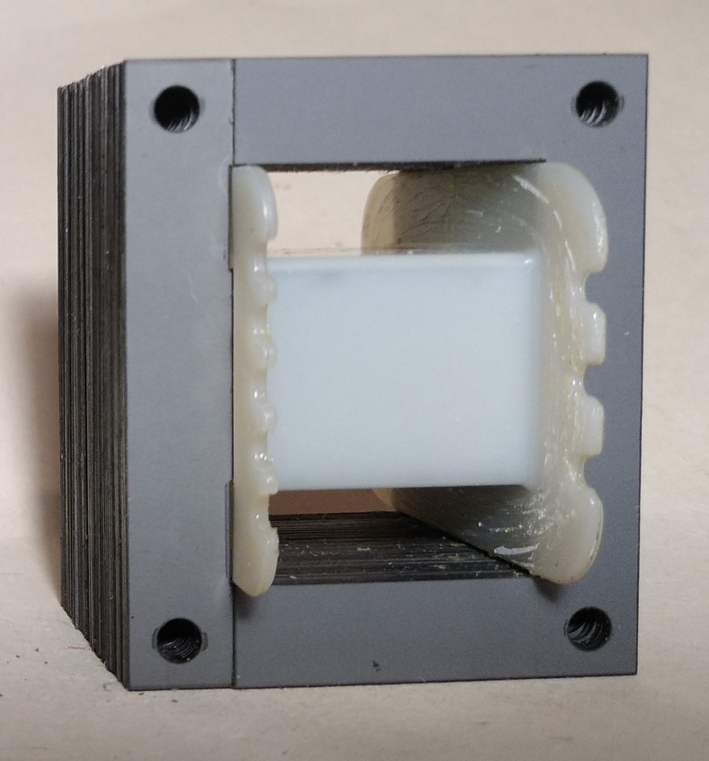

- железо - Ш19х30, окно - 9,5х28,5 мм., толщина пластин 0,35 мм.
- габаритная мощность = 15,43W
- высота намотки с учетом толщины стенок каркаса < 8,5 мм.

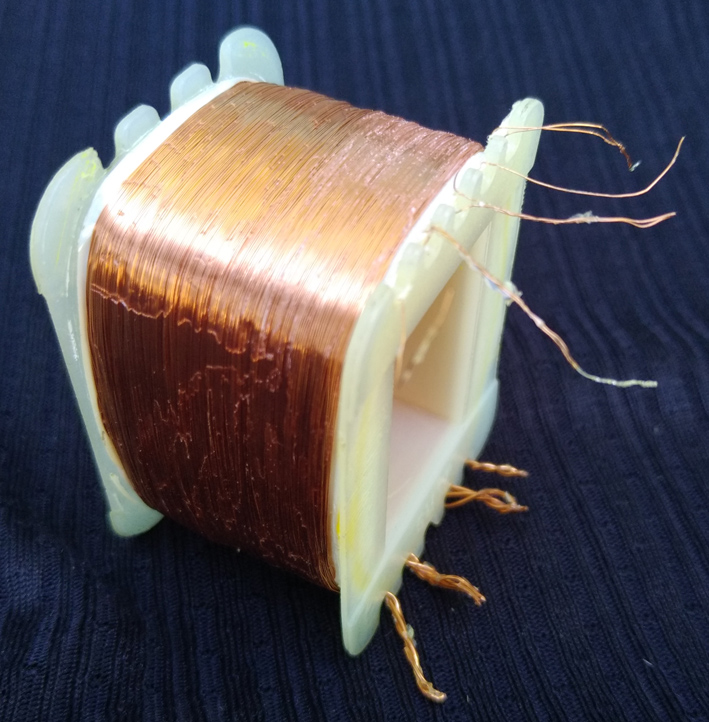

- первичка: три секции, от керна 1529 + 765 + 770 = 3064 витка, диаметром 0,12 мм. На 6 витков не симметрично по половинам, и совсем не симметрично по секциям, фишка?
- вторичка: две секции по 74 (4 Ома) + 31 (8 Ом) + 43 (16 Ом) в одной секции, провод - 0,44 по лаку. Секции положены между первичкой и соединены параллельно
- Ra-a без учета КПД: 4 Ома = 6858, 8 Ом = 6812, 16 Ом = 6858.
И первичка и вторичка намотаны внавал, между обмотками два слоя термоскотча. Разматывал на моталке со счетчиком. Выводы очевидны и мне вот совсем непонятно, зачем было так проектировать выходник и экономить, уходя  в реальный и большой минус надежности и звучания, когда все остальное сделано достаточно качественно?! Поты за три года эксплуатации не шуршат, электролиты 105 гр-в и емкость на месте, монтаж не придерешься.  :dash:
Временно заменил выходником от ригонды 102 под PP на 6П14П , Ш20х30, габариная 18W, первичка - 0,14, вторичка 0,64, Ra-a - 8, слушал в V30. Звук понравился! Дальше 15-ти часов volume начинается смачный кранч, с бустом чуть раньше. Тьюбскример звучит как и положено. Если сразу в ретурн, звук помягче и мне больше понравился. В целом характер очень близок к фендеровому.

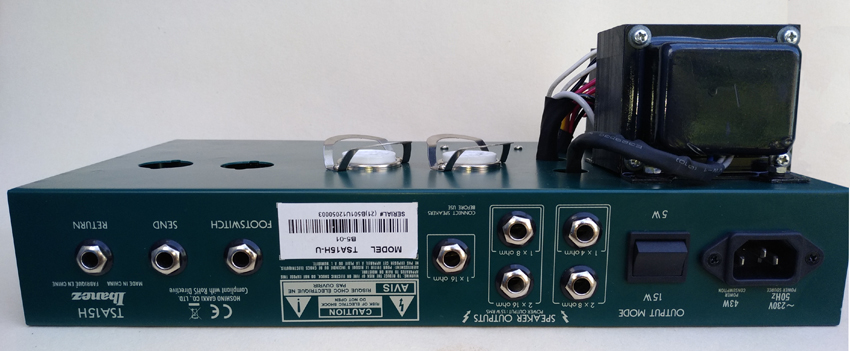

Фотки:

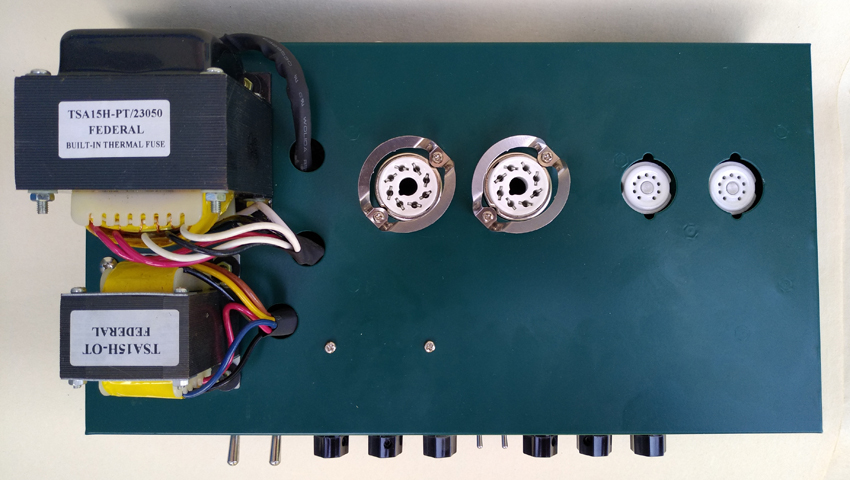

Краш-тест от Ibanez на удаленность выходника с силовиком при препендикулярном ориентировании сердечников.
Наводки отсутствуют напрочь!  ??? А еще такой компоновкой можно запрятать маленький выходник и показать крышку у силового транса с намеком, что с другой стороны она тоже есть, и так же с крышками сделан и выходник! :D





Стяжки проводов удалял я, пайка на переключателе мощности не моя, кто-то проверял транс, полагаю.
















... и добавил:

Не понимаю, то ли лыжи не едут, то ли со мной чо не так. Клин в нем классный, не просто "нормальный за свои деньги", а именно классный! прям сходу! Абсолютно фендеровская концепция звука, кристальный, динамичный, стреляет от тишайшего наичистейшего чистого до яркого взрывного брейкапа и никакого срача, какая еще компрессия!??
Мож тут выше равняли под другие эталоны хорошего чистого, типа как мягкий джазовый - полная противоположность, ну так и совершенно разные задачи.
Из минусов: на домашней громкости не звучит - это плохо, триодный режим 5 ватт сильно портит звук. Севенти80 слишком "хайфайный", наверное и вправду говорят он заточен под моделирующие усилки. Так что лучше сразу брать голову (и кабинет сразу с гринбэком например)
Полностью согласен, хотя и не знаю, как он звучал с родным выходником.
« Последнее редактирование: Августа 22, 2019, 15:51:06 от MrDalex »

Оффлайн imagofan

  • Частый посетитель
  • **
  • Сообщений: 195
  • Репутация: +21/-2
  • Дж-дж-дж
Внезапно оно ожило :p
Вопрос тем, кто так сказать в теме про ibanez tsa15. А как он дружит с ламповыми преампами? Судя по сообщениям выше, свой собственный преамп не должен быть проблемой, как правило в ламповых комбиках это довольно сильно портит звук (ну преамп в инпут, а не в разрыв, которого тут нет по сути). Схема сама по себе довольно странная, не очень понимаю, как тыкать педали всякие разные в него. Играл без всего, звук устраивает, решил озадачиться вот этими вот вопросами.

Оффлайн ОлегВЛ

  • Эксперт
  • *****
  • Сообщений: 1704
  • Репутация: +114/-14
Там же есть сенд и ретурн. Втыкаешь преамп в ретурн и играешь.

... и добавил:

Взгляд изнутри.
На вякий случай... я имею дело с головой TSA15H-U, но в комбике конструктивно такой же усилитель один в один.


Краш-тест от Ibanez на удаленность выходника с силовиком при препендикулярном ориентировании сердечников.
Наводки отсутствуют напрочь!  ??? А еще такой компоновкой можно запрятать маленький выходник и показать крышку у силового транса с намеком, что с другой стороны она тоже есть, и так же с крышками сделан и выходник! :D




Это не краш,  это - трэш!
Я когда искал причину фона на своем ерасов блэкспейсе, то приближал силовой транс к выходнику (Класик тон) и начинался фон. Насколько я помню независимо от взаимной ориентации, имело значение только расстояние.
« Последнее редактирование: Июля 09, 2021, 21:34:36 от ОлегВЛ »

Оффлайн imagofan

  • Частый посетитель
  • **
  • Сообщений: 195
  • Репутация: +21/-2
  • Дж-дж-дж
ОлегВЛ, там петля, судя по схеме и инфе в информации - между встроенным овердрайвом и преампом. А не между преампом и усилителем, как везде. Вот :rolleyes:


... и добавил:

Кто и зачем это сделал - для меня загадка конечно.
« Последнее редактирование: Июля 09, 2021, 21:44:42 от imagofan »
