Автор Тема: Полярность у педали  (Прочитано 640 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн imho_ Автор темы

  • Новичок
  • *
  • Сообщений: 1
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Полярность у педали
« : Марта 11, 2021, 01:38:50 »
Ну, вообщем. Я купил педаль Big Muff Pi и в электронике абсолютный чайник, у неё полярность с плюсом по центру, а я купил блок питания с минусом по центру и нигде не могу найти с плюсом :pozor: Но на одном интернет-магазине я нашел кабель инвертор-полярности, это то что мне надо?

Онлайн Vasik_NJ

  • Ветеран форума
  • ******
  • Сообщений: 5946
  • Репутация: +1290/-13
  • GuitarPlayer.Ru fan!
Re: Полярность у педали
« Ответ #1 : Марта 11, 2021, 06:42:23 »
Так, стоп!
Не парь нам мозги - у гитарных педалей минус по центру, а плюс снаружи! ;)
У "негитарных" блоков питания всё наоборот. Проверь питальник тестером.
Можешь и переходник использовать (только всё равно всегда перепроверяй тестером), но проще перерезать провод у питальника, перевернуть полярность - соединить (скрутить) и заизолировать и не забыть подписать или наклеить лэйбл с новой полярностью, что бы потом что нибудь им не спалить.

... и добавил:

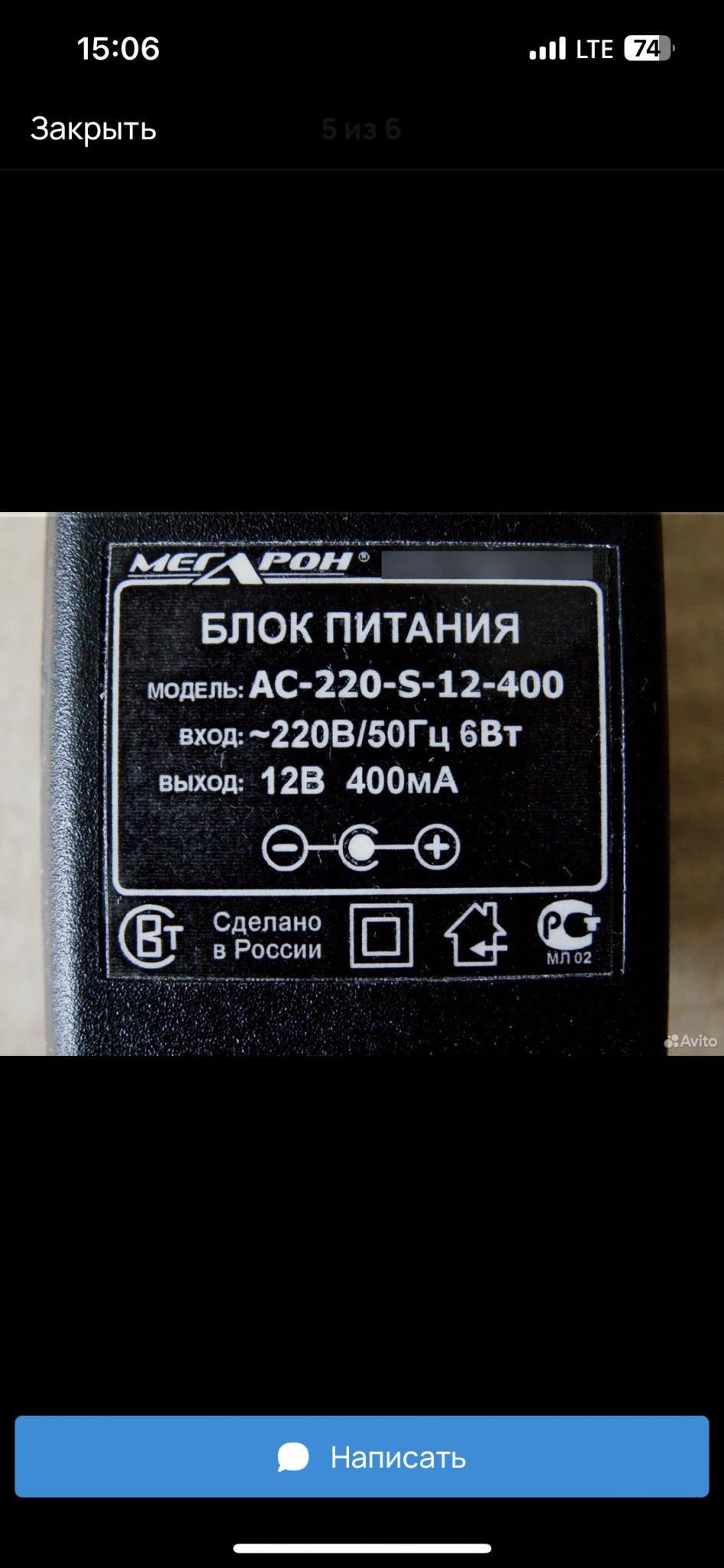

Ещё лучше кинуть сюда фотку питальника. А то может какой нибудь импульсный, не рассчитанный на аудио-технику - будет гудеть как сволочь.
А правильные питальники для гитарных педалек надо и искать соответственно в музыкальных магазинах.
Если только на одну педаль, то Electro-Harmonix их выпускает и Dunlop и многие другие...
« Последнее редактирование: Марта 11, 2021, 06:48:17 от Vasik_NJ »

Оффлайн Gain

  • Опытный
  • ****
  • Сообщений: 680
  • Репутация: +72/-0
  • TuBe Or Not TuBe
Re: Полярность у педали
« Ответ #2 : Марта 11, 2021, 11:37:42 »
Есть педали и с плюсом в центре, у EH особенно. Биг мафов много разных было и есть.

Резать кабель неэстэтично. И грамотно сделать скрутку не каждый сможет. Я бы попробовал разобрать сам блок и поменять провода местами в нём, правда зачастую они тяжеловато разбираются вплоть до полной негодности.

Оффлайн zloy kuki

  • Ветеран форума
  • ******
  • Сообщений: 3765
  • Репутация: +3366/-154
  • мне смешно на вас...
Re: Полярность у педали
« Ответ #3 : Марта 11, 2021, 12:12:23 »
Ну, вообщем. Я купил педаль Big Muff Pi и в электронике абсолютный чайник, у неё полярность с плюсом по центру, а я купил блок питания с минусом по центру и нигде не могу найти с плюсом :pozor: Но на одном интернет-магазине я нашел кабель инвертор-полярности, это то что мне надо?
Да.
Есть ещё б\п Робитон, у них на некоторых моделях штекеры переворачиваются, как раз для смены полярности.

https://www.robiton.ru/sites/default/files/pdf/230120.pdf

Оффлайн Зебр

  • Эксперт
  • *****
  • Сообщений: 1612
  • Репутация: +181/-1
  • GuitarPlayer.Ru fan!
Re: Полярность у педали
« Ответ #4 : Марта 11, 2021, 12:17:46 »
Гитарист должен немного сечь в электрике. Перерезать, скрутить, заизолировать, проверить - я такое в 12 лет делал. Что здесь сложного...

Оффлайн Voldemar Borovikov-Mojaiskiy

  • Частый посетитель
  • **
  • Сообщений: 106
  • Репутация: +104/-0
  • GuitarPlayer.Ru fan!
Re: Полярность у педали
« Ответ #5 : Марта 11, 2021, 13:48:53 »
Да, педали есть с разными полярностями. Мне когда такое внезапно приехало, то выделил отдельный "классический" блок питания с плюсом наружу. Сначала хотел перекинуть провода внутри блока, но потом взял гирлянду-разветвитель на пару педалей, разрезал ее и перепаял плюс и минус. Важно помнить, что с такого блока питания через гирлянду можно будет запитать строго педали с определенной полярностью.


Оффлайн Denn

  • Ветеран форума
  • ******
  • Сообщений: 3232
  • Репутация: +2878/-50
  • είμαι ο μουσικός και ο ραδιομηχανίκός
    • Denn's personal web-page
Re: Полярность у педали
« Ответ #6 : Марта 11, 2021, 20:24:08 »
Гитарист должен немного сечь в электрике. Перерезать, скрутить, заизолировать, проверить - я такое в 12 лет делал. Что здесь сложного...

Плюсую! Только не в электрике, а в электронике ;)

П.С. но в электрике тоже должен! любой мужик, ага)

Онлайн Vasik_NJ

  • Ветеран форума
  • ******
  • Сообщений: 5946
  • Репутация: +1290/-13
  • GuitarPlayer.Ru fan!
Re: Полярность у педали
« Ответ #7 : Марта 12, 2021, 00:26:46 »
Плюсую! Только не в электрике, а в электронике ;)
У меня сын учится по специальности electrical engineering в американском вузе, но фактически на электронщика.
А я сам получил диплом инженера электро-механика, хотя по сути учился на специалиста по робототехнике и было много предметов связанных больше с электроникой, чем так сказать с "электрикой".  ;)

Оффлайн Зебр

  • Эксперт
  • *****
  • Сообщений: 1612
  • Репутация: +181/-1
  • GuitarPlayer.Ru fan!
Re: Полярность у педали
« Ответ #8 : Марта 12, 2021, 10:01:14 »
Для меня, глубокого гуманитария, там, где бегают электроны, все - электрика)
 Но паяю сам, гитары; мелкий ремонт комбо, пр.  Так что паяльник, олово, канифоль, флюсы  - каждому гитареро!

Оффлайн Denn

  • Ветеран форума
  • ******
  • Сообщений: 3232
  • Репутация: +2878/-50
  • είμαι ο μουσικός και ο ραδιομηχανίκός
    • Denn's personal web-page
Re: Полярность у педали
« Ответ #9 : Марта 12, 2021, 10:21:57 »
Так что паяльник, олово, канифоль, флюсы  - каждому гитареро!

И желательно в правильное место)

П.С. олово больше подходит для лужения чайников, для гитаризма лучше всё же припой; а между канифолью и флюсом лучше определиться с выбором)

Оффлайн Chris

  • Ветеран форума
  • ******
  • Сообщений: 3422
  • Репутация: +1445/-75
  • Контактный тел. 8-951-500-00-23
    • Chris Custom
Re: Полярность у педали
« Ответ #10 : Марта 12, 2021, 13:14:56 »
Да, педали есть с разными полярностями. Мне когда такое внезапно приехало, то выделил отдельный "классический" блок питания с плюсом наружу. Сначала хотел перекинуть провода внутри блока, но потом взял гирлянду-разветвитель на пару педалей, разрезал ее и перепаял плюс и минус. Важно помнить, что с такого блока питания через гирлянду можно будет запитать строго педали с определенной полярностью.



Полярность питания у гитарных педалей бывает разная.
Раньше, когда блоков питания еще не применяли, изготавливали примочки (в то время в основном Фуззы) и запитывали их от батареек. Благо эти фуззы потребляли совсем мизерный ток, и батарейки хватало на долго. Наиболее распространенным усилительным компонентом в то время были PNP германиевые транзисторы, которые в схемах имели положительный потенциал на земле. Поэтому на корпусе этих педалей "висел" плюс.
Ну и понятно, что корпус был ничем иным, как земля, на который приходились земляные контакты джеков, соединяющих педали с гитарой и усилителем.
По прошествии времени, когда технологии шагнули вперед и германий практически полностью был вытеснен кремнием, все поменялось. Кремниевые усилительные элементы (транзисторы) в своем большинстве были уже NPN структуры, и им уже требовалась отрицательная земля. Сейчас в основном большинство педалей имеют на корпусе минус.
Поэтому если в Вашем педалборде есть педали с разным потенциалом земли, то их НЕОБХОДИМО изолировать по питанию. Ибо, как только вы их соберете в линию, воткнув во вход и выход патчи, то все корпуса у вас соединятся электрически и физически. А так, как на корпусах этих педалей разные потенциалы, соответственно при подаче напряжения, скажем через гирлянду, у Вас будет короткое замыкание по питанию, и тут уж как повезет. В лучшем случае блок питания уйдет в защиту, если она есть, или с него пойдет сизый дым и закончится все это не хорошо.
Поэтому, если у Вас есть педаль с обратной полярностью (в центре джека питания плюс, а снаружи минус) и у нее на корпусе положительный потенциал, то ее необходимо запитывать: от батарейки или от отдельного блока питания.
Кстати, многие производители блоков питания для педалбордов, зная, что возможны такие варианты, изготавливают так называемые блоки с изолированными выходами по питанию, которые позволяют запитывать педали с любой полярностью в одном педалборде.

Может кому поможет...)))

Оффлайн Denn

  • Ветеран форума
  • ******
  • Сообщений: 3232
  • Репутация: +2878/-50
  • είμαι ο μουσικός και ο ραδιομηχανίκός
    • Denn's personal web-page
Re: Полярность у педали
« Ответ #11 : Марта 12, 2021, 16:59:03 »
Кстати, многие производители блоков питания для педалбордов, зная, что возможны такие варианты, изготавливают так называемые блоки с изолированными выходами по питанию, которые позволяют запитывать педали с любой полярностью в одном педалборде.

Это скорее побочный эффект, бонус. Изначальная идея гальванической развязки выходов - для избавления от т.н. "фона земляных петель".

Оффлайн Chris

  • Ветеран форума
  • ******
  • Сообщений: 3422
  • Репутация: +1445/-75
  • Контактный тел. 8-951-500-00-23
    • Chris Custom
Re: Полярность у педали
« Ответ #12 : Марта 12, 2021, 17:13:01 »
Denn, Да, но главное, что это работает.

Оффлайн CKay

  • Ветеран форума
  • ******
  • Сообщений: 4122
  • Репутация: +471/-17
Re: Полярность у педали
« Ответ #13 : Марта 20, 2021, 01:23:31 »
Я купил педаль Big Muff Pi

Этих биг маффов море, какой именно? Современные все со стандартной полярностью. Более старые в скошенном корпусе имеют другой разъем - мини джек 3.5 и там полярность обратная, но в переходниках со стандартного разъема питания педалей это учтено. Блоки питания с 3.5мм джеком кстати тоже как правило с нужной полярностью.
