Всем привет!

В общем, сабж. Сдуру подал на него 20В и 2А на несколько секунд, перепутав штекеры.

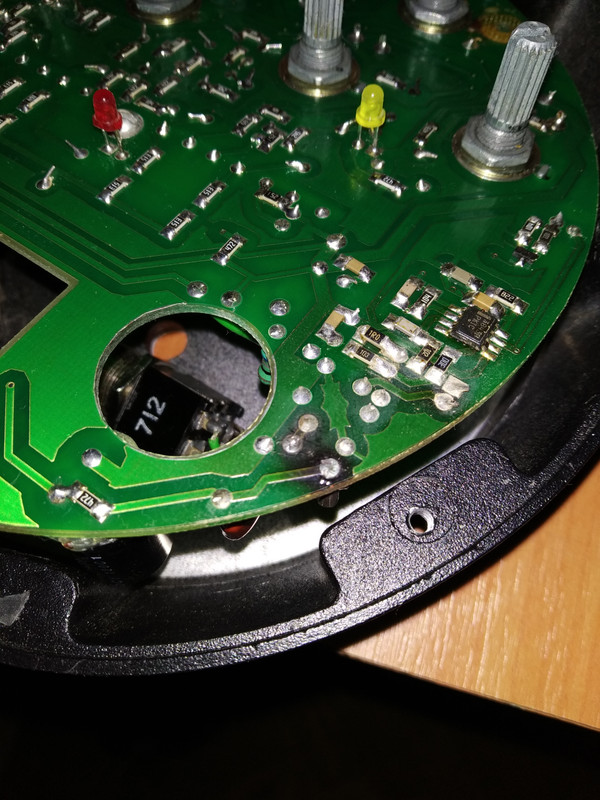

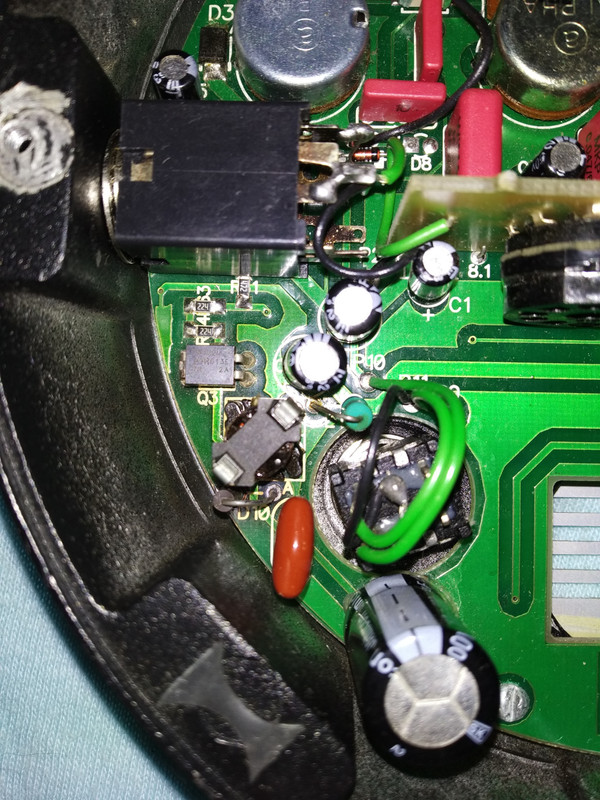

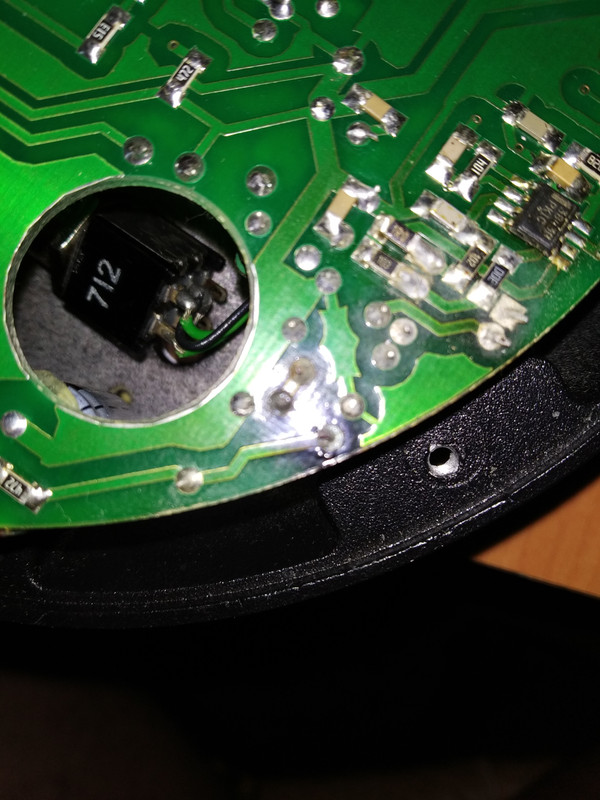

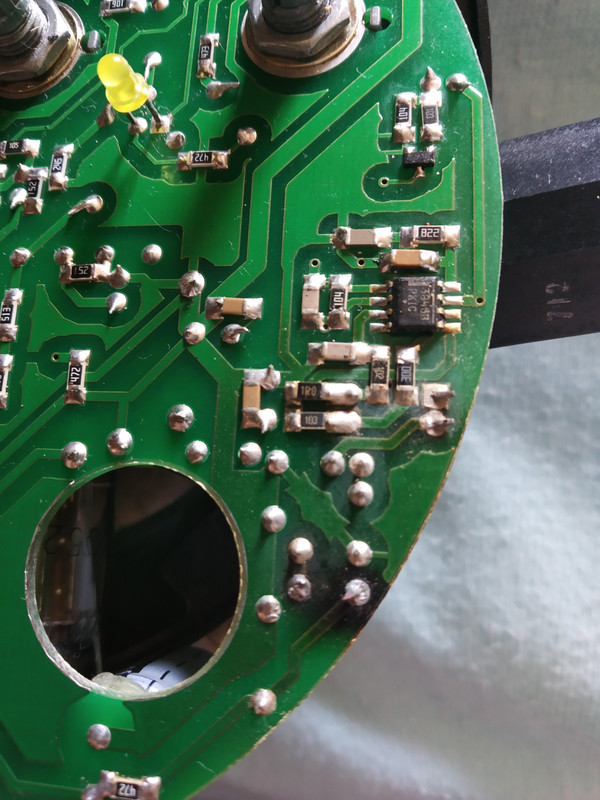

Небольшой прогар под D10, сильно греется Q3, напряжение на диоде 25 и 31.

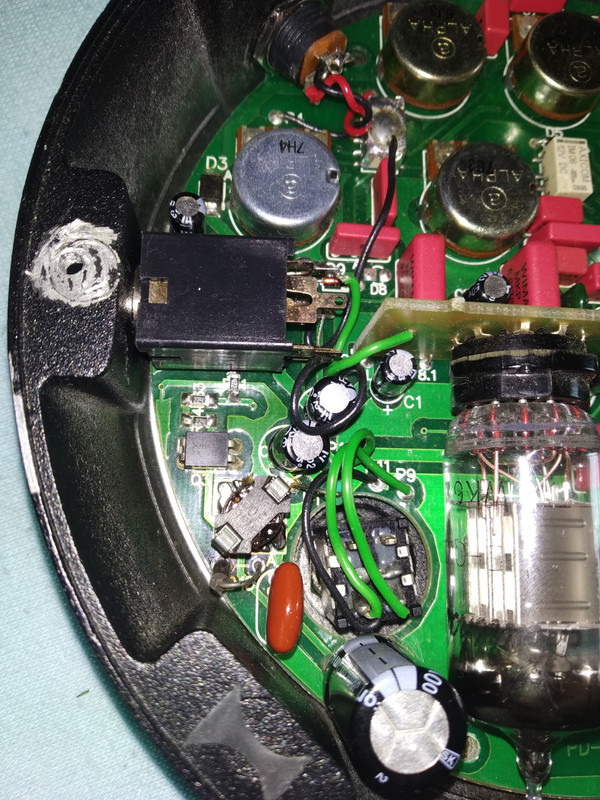

Прикладываю фото (осторожно, довольно большие, по 4.5 мб!)

И да - лампы светят, прибор работает, но звука нет

Спасибо!

В чём помощь нужна, пованговать по картинкам на кого бог послал лишние вольты?

Да нет, просто помочь разобраться в схеме и подсказать, что можно проверить...

лампы светят, прибор работает, но звука нет

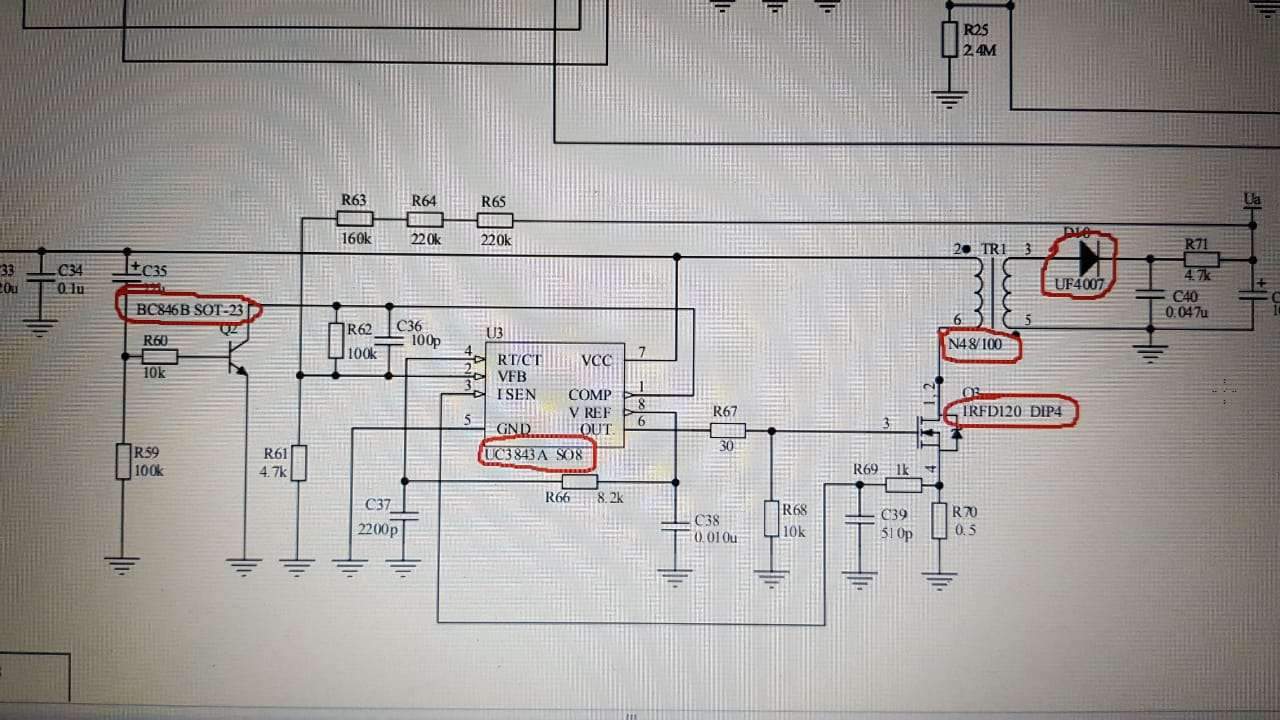

Прибор не работает, то что лампы светятся, говорит лишь о наличии накала. Судя по всему что-то с преобразователем(на схеме всё, что вокруг U3) - в результате нет анодного напряжения. А что там - надо копать, понимая, как оно работает. Например кто-то жаловался на пробитый трансформатор - пришлось его перематывать, но понять, что дело в этом, было непросто.

сильно греется Q3

Может говорить как о неисправности его самого, так и о неисправности обвески(микруха, трансформатор, D10 и т д).

напряжение на диоде 25 и 31

Это про что?

Может всё же лучше к кому-то, кто разбирается? В любом случае такое с помощью только тестера чинится при большом везении.

1. Померять наличие анодки (желательно не руками)
2. Забить на ремонт
3. Сделать вместо родного преобразователя трансформаторный БП
4. ..
5. Profit

Допускаю такую ситуацию. Мне казалось, что в крафт пишут те, кто может (хочет) сделать сам. Остальным явно в коммерс надо с просьбой о ремонте. Птера в плане монтажа - не для новичка.

Большое спасибо за помощь, починил!

Спасибо :-)

Аналогично, собрав как-то ламповый усь навесом, на столе, полез правой рукой регулировать то ли громкость, то ли тембр, другой рукой держась при этом за струны(они ессно соединены с землёй уся). Рука дёрнулась и впилилась в анодку. Ощущение не из приятных. Но ССЗБ, поленился хоть какое-то макетное шасси сделать.
Причем каждого подобного проишествия обычно хватает на какое-то время, чтобы больше так не делать. Но потом бдительность теряется и ...
