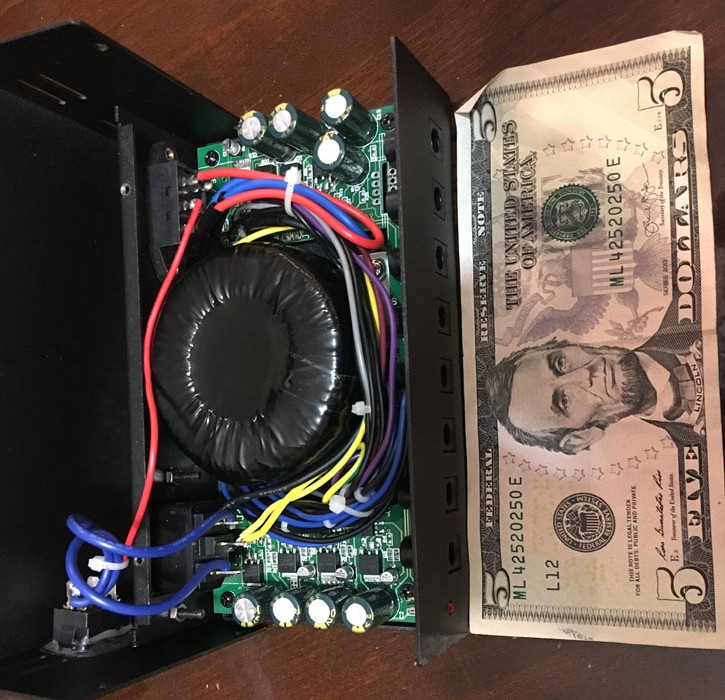

Закину фотку внутренностей DP3, как обещал:

зачем ты разговариваешь с ботом?

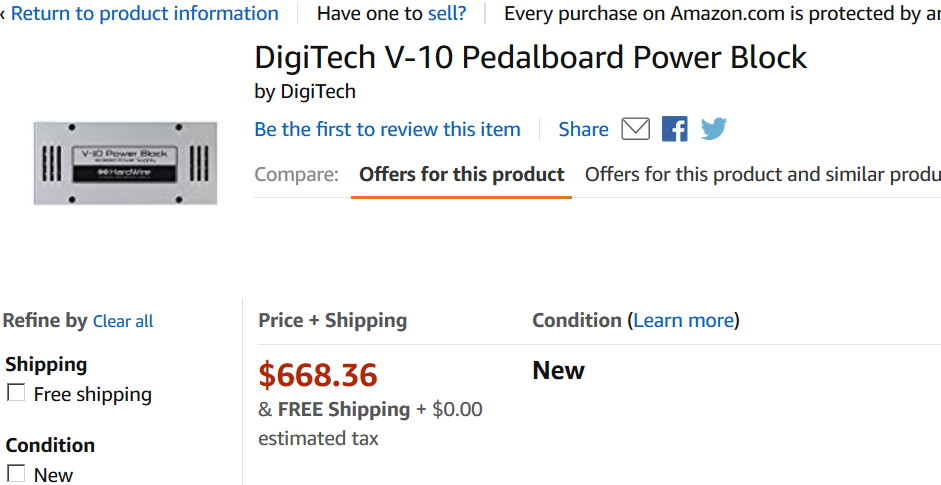

Я использую в борде с 12 педалями и контроллером один блок DIGITECH HARDWIRE V-10 POWER BLOCK + несколько разветвителей на три педали. Нигде ничего не шумит. Педали и аналоговые, и цифровые, есть прилично жрущие. Очень рекомендую.
Есть борд с двумя блоками (купил в сборе) - это считаю перебором. Хотя там 16 педалей плюс контроллер, но это точно перебор)

да не сказал бы, купил на авито за 7 т.р. его)

JLongenen, не стоит так категорично заявлять.
Во-первых, судя по гуглу, вышеупомянутый Zoom AD-16 - импульсный блок, а не трансформаторный. У импульсников подобного завышения нет.
Во-вторых, аналоговые педали (не обязательно драйвы) обычно действительно держат 12 вольт без проблем, но не потому, что так задумано, а потому что есть запас прочности, те же конденсаторы обычно на 16в.
В-третьих, цифру сжечь 12 вольтами можно запросто, то что пара устройств пока что работает - не показатель

Я его в руках держал, он тяжёлый достаточно, обычно импульсники лёгкие.

Так у зума целая серия блоков питания. Современные импульсные, во всяком случае на стандартный вольтаж типа 9 и 12. А вот например 15 вольтовый блок переменки - трансформаторный.

Т.е если абстрактную цифропедаль запитать от блока с трансформаторной схемой, но номинально на 9 вольт он сгорит? Очевидно нет. Кроме того, у нас напряжение 220, а в других странах 240.

Странные какие-то выводы. Неважно какая схема, суть проста - цифра к вольтажу гораздо более чувствительна чем аналог и подавать на цифровой прибор 12 вольт при том, что она рассчитан на 9 - это риск.
Что же касается входного напряжения - в Штатах вообще 117, что с того. Импульснику пофиг, они поголовно 100-240в, а трансформатору - зависит от того, на что он изначально рассчитан. Собственно мы для зарубежных контор в плане питания - часть Европы, то бишь 230 вольт и 2х штырьковая вилка. Ну и надо сказать, что у нас же переход на 230 сделан, хотя там все хитро и не так просто. Но по факту - в старом фонде да, 220. А вот в новостройках 230. Но это не критично - даже у серьезной техники есть рабочий диапазон процентов в 10, а то и больше, а уж для блока питания такой разброс еще менее значим, даже если взять зависимость 1 в 1 от входного напряжения - при 230 ровно 9в, то при 240 это 9.39в, а при 220 - 8.61. Тут еще следует упомянуть, что 9в это чаще всего не ровно 9.00, а 9.6. У Electro-Harmonix кстати не сокращают и так и пишут 9.6VDC на блоках. Свежая батарейка как раз где-то 9.6 и выдает (встречал даже 9.8 как-то, но это редкость).
Так что десятые доли вольта - это незаметная прибору погрешность, человеческому уху кстати тоже. А вот 12 вольт вместо 9 - это уже серьезно для цифры.

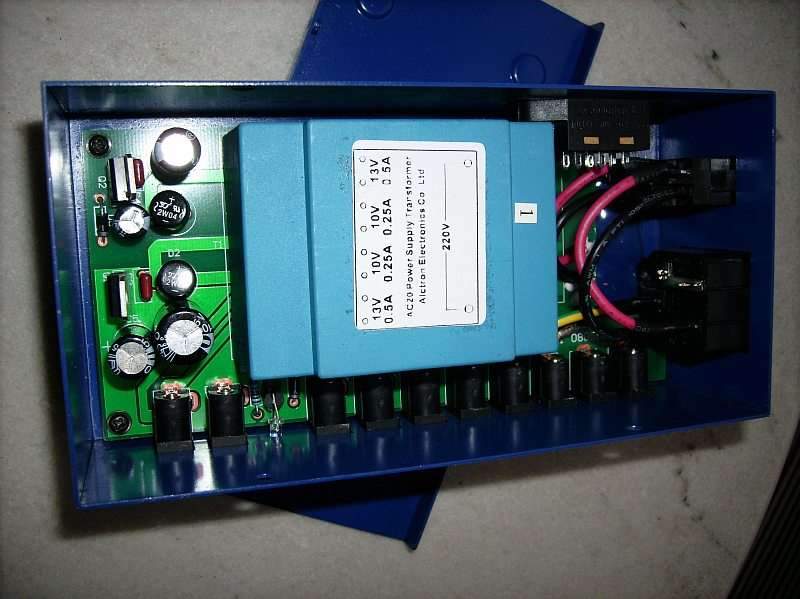

Вот вам популярный Harley Benton Powerplant и ещё куча подобных БП под разными названиями.  Схематехнически видно что стабилизатора два - и ничем оно от гирлянды не отличается.  Только гирлянда не снаружи, а внутри жестяного коробка.

Можно сколько угодно стабилизировать выход и иметь по КРЕНке на каждый слот, но если земля общая мы всегда будем иметь земляную петлю. Одна ветвь которой через дорожки на плате, а другая через оплётку сигнальных джеков.

Огласите список известных вам труёвых моделей за 50 баксов (три тысячи триста что-то там рублей по курсу)
Я как раз ищу что купить \ скопировать.


... и добавил:

Электромагнитных наводок сейчас нет разве что в глухих сибирских и карельских деревнях, и то не всех.

... и добавил:

Так у зума целая серия блоков питания. Современные импульсные, во всяком случае на стандартный вольтаж типа 9 и 12. А вот например 15 вольтовый блок переменки - трансформаторный.


Странные какие-то выводы. Неважно какая схема, суть проста - цифра к вольтажу гораздо более чувствительна чем аналог и подавать на цифровой прибор 12 вольт при том, что она рассчитан на 9 - это риск.
Что же касается входного напряжения - в Штатах вообще 117, что с того. Импульснику пофиг, они поголовно 100-240в, а трансформатору - зависит от того, на что он изначально рассчитан. Собственно мы для зарубежных контор в плане питания - часть Европы, то бишь 230 вольт и 2х штырьковая вилка. Ну и надо сказать, что у нас же переход на 230 сделан, хотя там все хитро и не так просто. Но по факту - в старом фонде да, 220. А вот в новостройках 230. Но это не критично - даже у серьезной техники есть рабочий диапазон процентов в 10, а то и больше, а уж для блока питания такой разброс еще менее значим, даже если взять зависимость 1 в 1 от входного напряжения - при 230 ровно 9в, то при 240 это 9.39в, а при 220 - 8.61. Тут еще следует упомянуть, что 9в это чаще всего не ровно 9.00, а 9.6. У Electro-Harmonix кстати не сокращают и так и пишут 9.6VDC на блоках. Свежая батарейка как раз где-то 9.6 и выдает (встречал даже 9.8 как-то, но это редкость).
Так что десятые доли вольта - это незаметная прибору погрешность, человеческому уху кстати тоже. А вот 12 вольт вместо 9 - это уже серьезно для цифры.

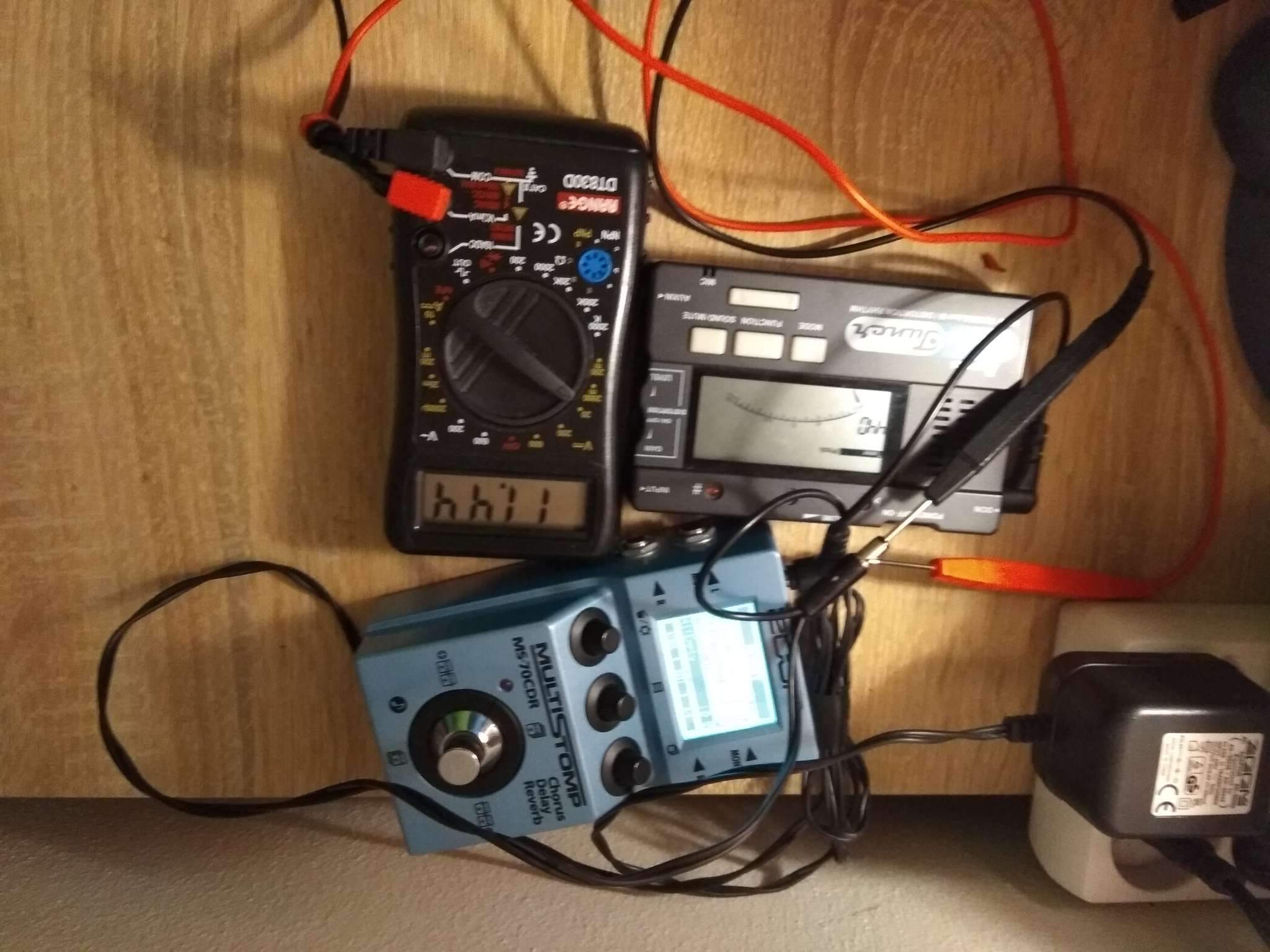

Ок. Вот вам картинка.

На ней цифровой Ibanez JamTuner RU10 (4 в 1) и педаль Zoom MS-70CDR с током потребления 500 mA (что враньё очевидно, ибо даже в стереорежиме оно максимум 300mA жрет) запитаны от дешёвого 9в (SIC!!) трансформаторного блока Zoom AD-0004E от бассивного недопроцессора Zoom B2 (тоже цифрового и на 9 вольт кстати).  Причем если отключить тюнер, то напряжение подрастёт до 11.98 вольт, и опять же ничего за это не будет.

Возвращаясь к российским реалиям есть ГОСТ 29322-92, по которому в сетях 230 вольт допускается от 207 до 253 вольт.  И плавать напряжение на выходе простого нестабилизированного блока питания типа вышеприведённого Zoom или тот же EHX EU9DC-100 от USA Big Muff Pi будет от 8,5 до 10.3 при номинальной нагрузке и еще до 2.5 вольт в частично нагруженном состоянии.
