Yerasov CW-2 ( S.O.S. S.O.S. S.O.S )
« : Января 17, 2016, 02:28:27 »
Помогите пожалуйста , нужна  инструкция , схема блока питания , его аналоги!!!!!!      Имеется универсальный блок питания до 12 вольт (с возможностью переключения постоянного и переменного тока)  подключая данный блок к девайсу , загорается только красный светодиод ( на переменном)  при этом педаль никаких звуков не издаёт вообщеее!!!!!    , решил попробовать поменять  на постоянный ток , индикатор перестаёт гореть , но педаль начинает работать как (педаль громкости ).... сообственно хотелось бы узнать в чём вообще косяк !!!????

« Последнее редактирование: Января 17, 2016, 02:34:12 от Валямбо »

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 1753
  • Репутация: +263/-3
Re: Yerasov CW-2 ( S.O.S. S.O.S. S.O.S )
« Ответ #1 : Января 17, 2016, 08:01:53 »
Схему прицепи к сообщению, тут по фотографиям никто не лечит, тем более по фотографиям педали снаружи.

Оффлайн Митусчийсо...

  • Опытный
  • ****
  • Сообщений: 542
  • Репутация: +58/-1
  • лётчег
Re: Yerasov CW-2 ( S.O.S. S.O.S. S.O.S )
« Ответ #2 : Января 17, 2016, 10:15:01 »
а нах...ра было питать педаль переменным током? На дворе уже 21 век, интернет даже в теплотрассе ловит. А ты взял и подал переменку на педаль. Походу умерла педалька.

Оффлайн albertas

  • Живу на форуме
  • *******
  • Сообщений: 7752
  • Репутация: +442/-34
  • Игнорирую посты, где ко мне обращаются на "Вы"
    • В этом городишке я живу
Re: Yerasov CW-2 ( S.O.S. S.O.S. S.O.S )
« Ответ #3 : Января 17, 2016, 10:19:13 »
Митусчийсо..., если посмотреть, то на педальке написано AC12V

Оффлайн Vlds

  • Эксперт
  • *****
  • Сообщений: 2476
  • Репутация: +434/-12
Re: Yerasov CW-2 ( S.O.S. S.O.S. S.O.S )
« Ответ #4 : Января 17, 2016, 11:36:03 »
Митусчийсо..., если посмотреть, то на педальке написано AC12V
А сейчас смотреть не модно, модно сразу, не глядя писать.

Оффлайн Митусчийсо...

  • Опытный
  • ****
  • Сообщений: 542
  • Репутация: +58/-1
  • лётчег
Re: Yerasov CW-2 ( S.O.S. S.O.S. S.O.S )
« Ответ #5 : Января 17, 2016, 12:19:34 »
ох, косячина  :rolleyes:

Оффлайн CKay

  • Ветеран форума
  • ******
  • Сообщений: 4103
  • Репутация: +466/-17
Re: Yerasov CW-2 ( S.O.S. S.O.S. S.O.S )
« Ответ #6 : Января 17, 2016, 12:43:06 »
А мне очень нравится подпись "Rezonance" :crazy:

Оффлайн Валямбо Автор темы

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Yerasov CW-2 ( S.O.S. S.O.S. S.O.S )
« Ответ #7 : Января 17, 2016, 13:24:47 »

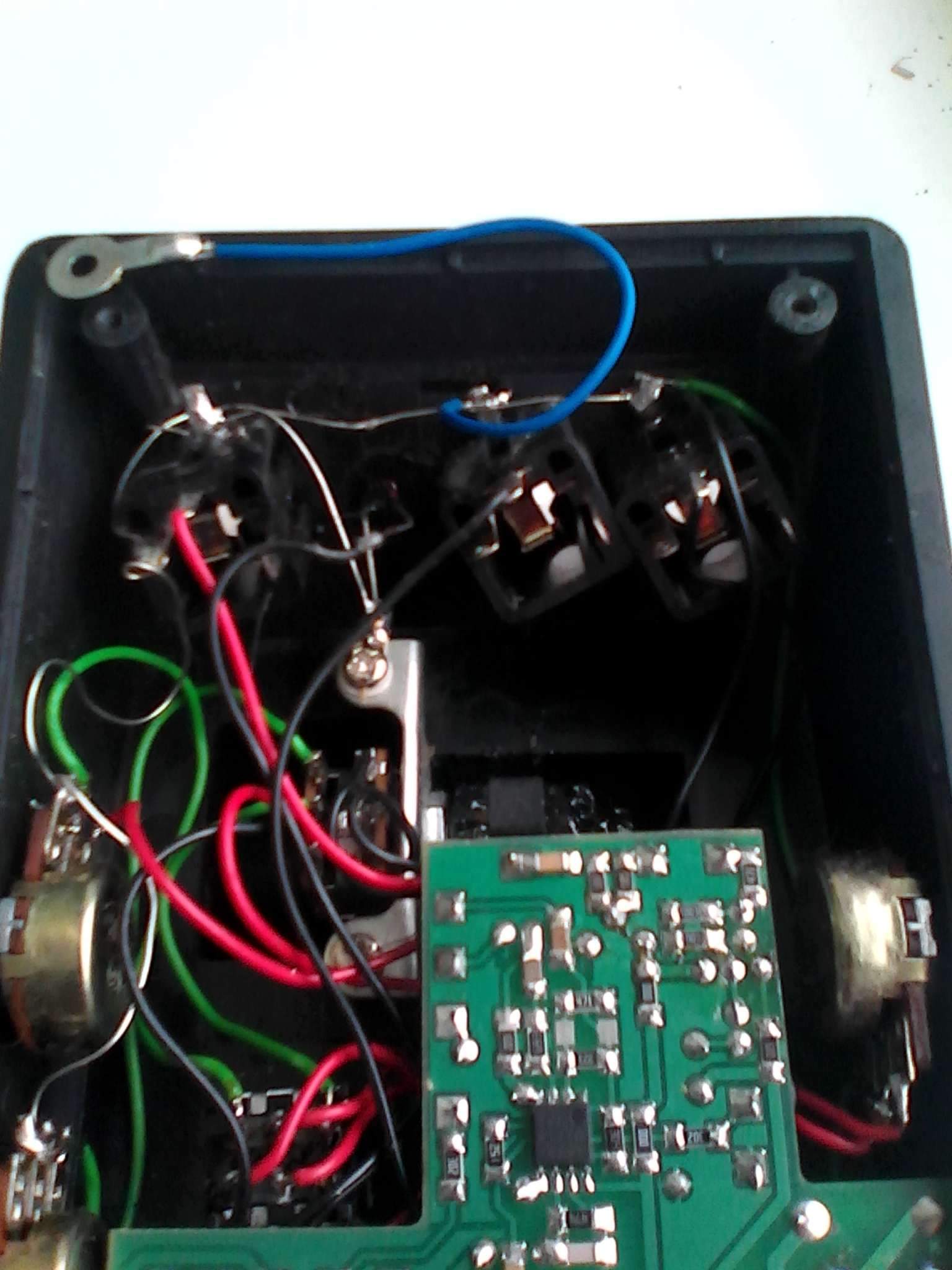

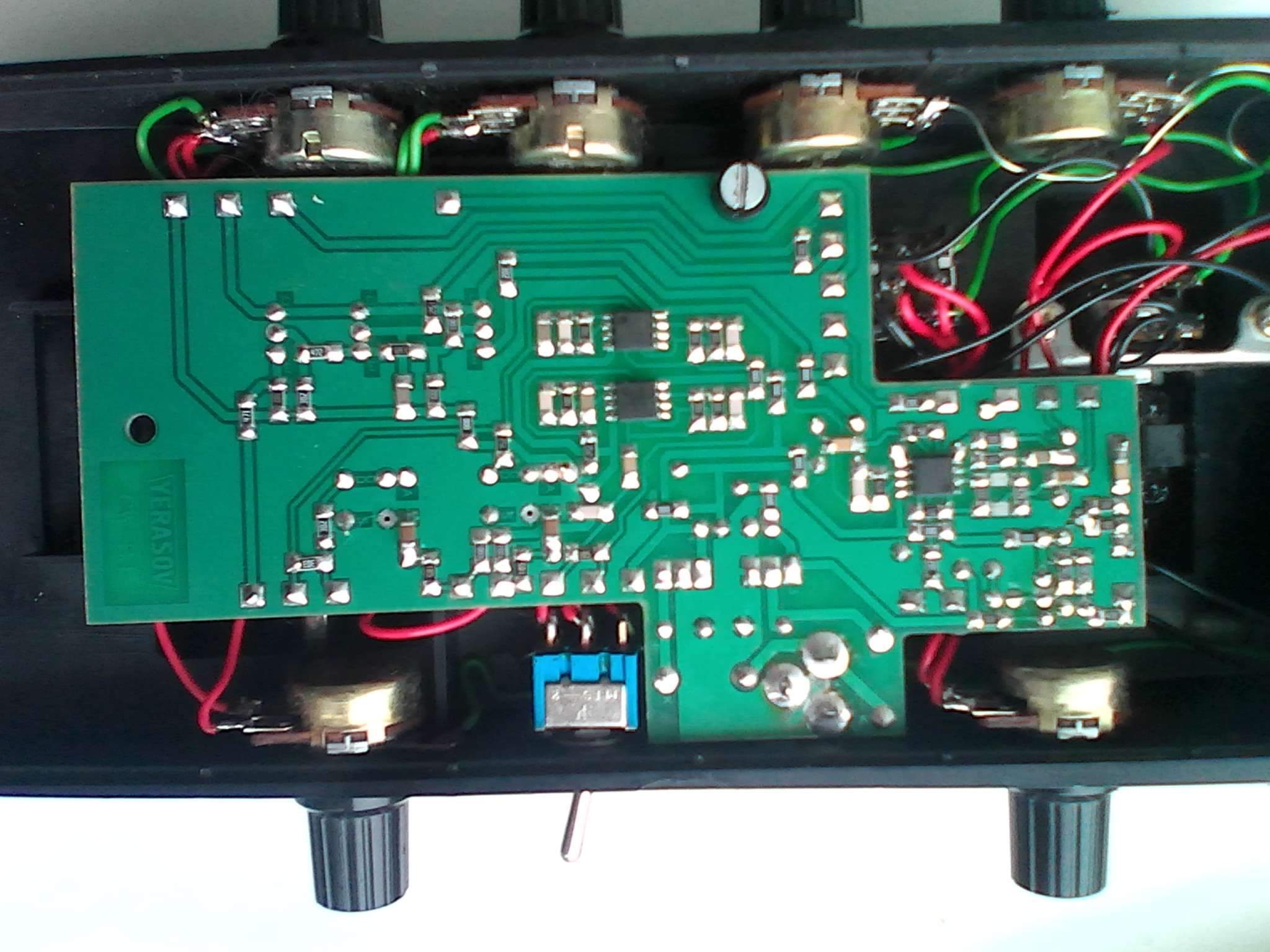

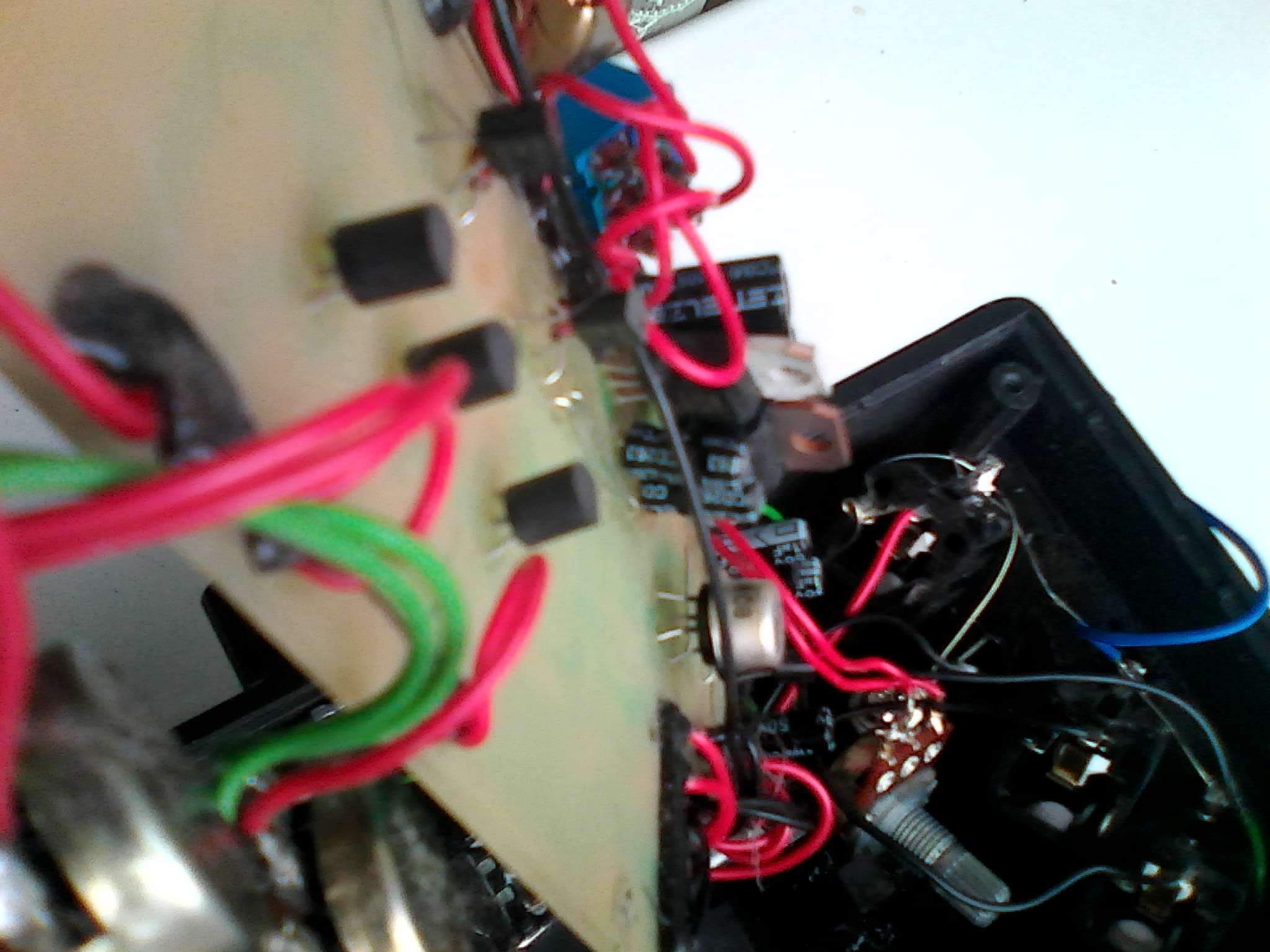

Я не знаю че за шляпа с ней,  прозвонил всЕ!

... и добавил:



... и добавил:

« Последнее редактирование: Января 17, 2016, 13:26:31 от Валямбо »

Оффлайн YERASOV

  • Ветеран форума
  • ******
  • Сообщений: 3760
  • Репутация: +897/-64
  • Зарегистрированный
Re: Yerasov CW-2 ( S.O.S. S.O.S. S.O.S )
« Ответ #8 : Января 17, 2016, 13:52:05 »
 "решил попробовать поменять  на постоянный ток"
Это Вы зря...присылайте на ремонт.

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 1753
  • Репутация: +263/-3
Re: Yerasov CW-2 ( S.O.S. S.O.S. S.O.S )
« Ответ #9 : Января 18, 2016, 08:25:03 »

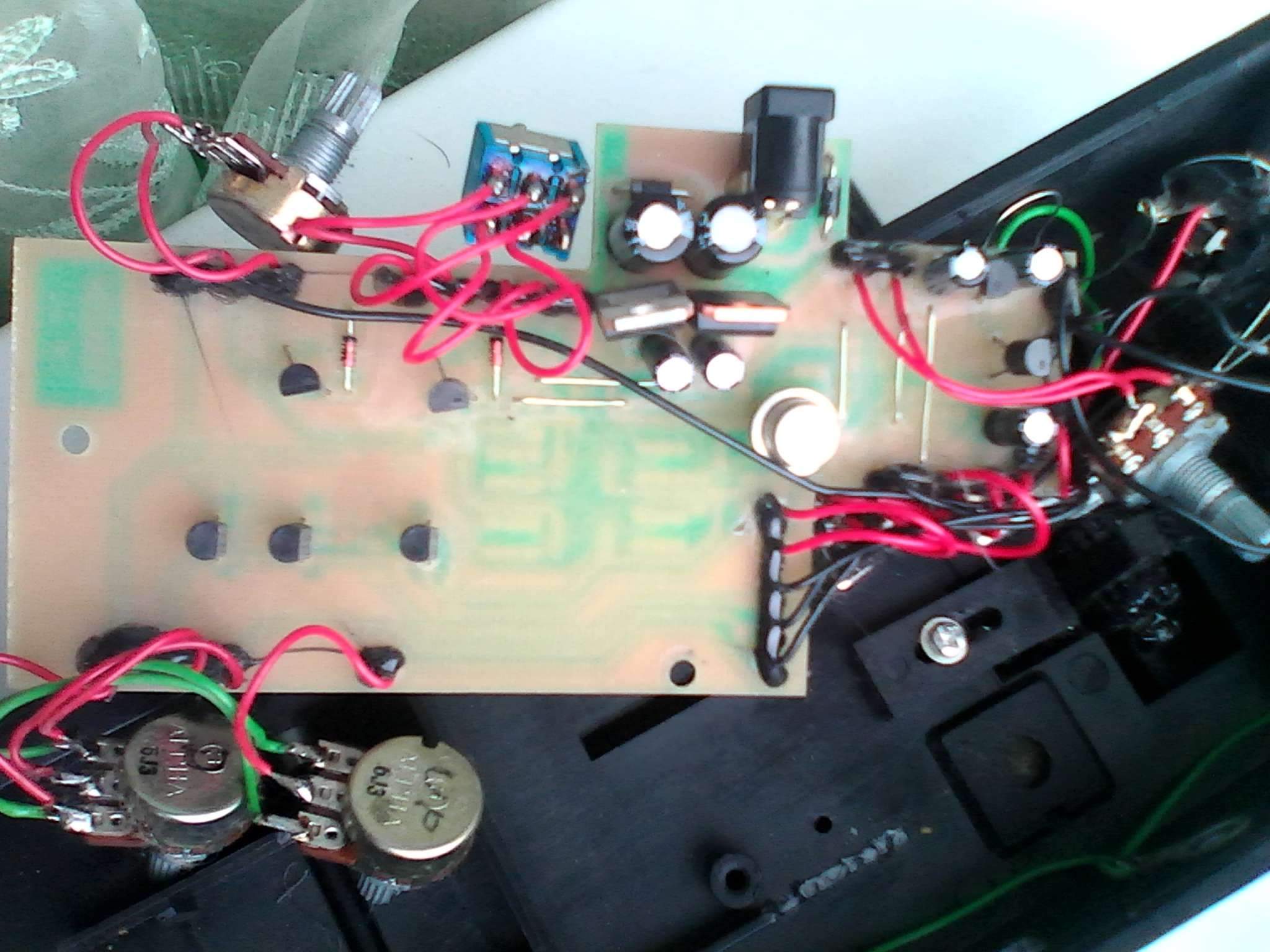

Валямбо, у педали двухполярное питание, надо проверить две трехногие микросхемы с дырками (они похожи на два здоровых транзистора, хорошо видны на второй фотке) и при необходимости заменить на новые (смотри какая маркировка - либо КРЕНки там, либо LM). Это для начала, а там посмотрим.

П.С.: Там еще на питании два диода, их тоже проверить, может в них проблема. Замени на заведомо исправные вместе с микросхемами, может этого будет достаточно.
« Последнее редактирование: Января 18, 2016, 08:28:21 от Papa Bear »

Оффлайн Валямбо Автор темы

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Yerasov CW-2 ( S.O.S. S.O.S. S.O.S )
« Ответ #10 : Января 18, 2016, 11:28:24 »
Спасибо за совет, буду пробовать!!!!

... и добавил:

Валямбо, у педали двухполярное питание, надо проверить две трехногие микросхемы с дырками (они похожи на два здоровых транзистора, хорошо видны на второй фотке) и при необходимости заменить на новые (смотри какая маркировка - либо КРЕНки там, либо LM). Это для начала, а там посмотрим.

П.С.: Там еще на питании два диода, их тоже проверить, может в них проблема. Замени на заведомо исправные вместе с микросхемами, может этого будет достаточно.


Прозвонил микрухи и Диоды  все целое,  че их все равно менять?
« Последнее редактирование: Января 19, 2016, 07:07:02 от Валямбо »

Оффлайн Валямбо Автор темы

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Yerasov CW-2 ( S.O.S. S.O.S. S.O.S )
« Ответ #11 : Февраля 03, 2016, 10:12:35 »
Поменял Диоды  , купил бп переменник !!!!!(на универсальных бп педаль не пашет )!!!!!!  Теперь все четко работает!

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 1753
  • Репутация: +263/-3
Re: Yerasov CW-2 ( S.O.S. S.O.S. S.O.S )
« Ответ #12 : Февраля 03, 2016, 15:23:26 »
Валямбо, мои поздравления!
