AZG, ну это совсем древние. последние лет 10 у них беспаечные, с приклееной к заднице платкой, там нет места наклейке

ncr, Оба А25К. Напаялся их по полной... А наклейку клеят для даунов, кому надо указать что куда пихать.

У нормальных людей это называется сервис. Только русские паяльщики видят в этом оскорбление... Все как всегда

Два абсолютно одинаковых пота. Была бы разница, это был бы сервис. А в данном случае цель только в том, чтоб совсем недалекие поставили их в требуемые позиции. Головой надо думать...

В беспаечных комплектах уже идет разница, там разные платки. И надпись не вызывает сомнений.

Недавно ставил беспаечный комплект, там кроме надписи на плате volume, tone, ещё и маркировка разная на торце.

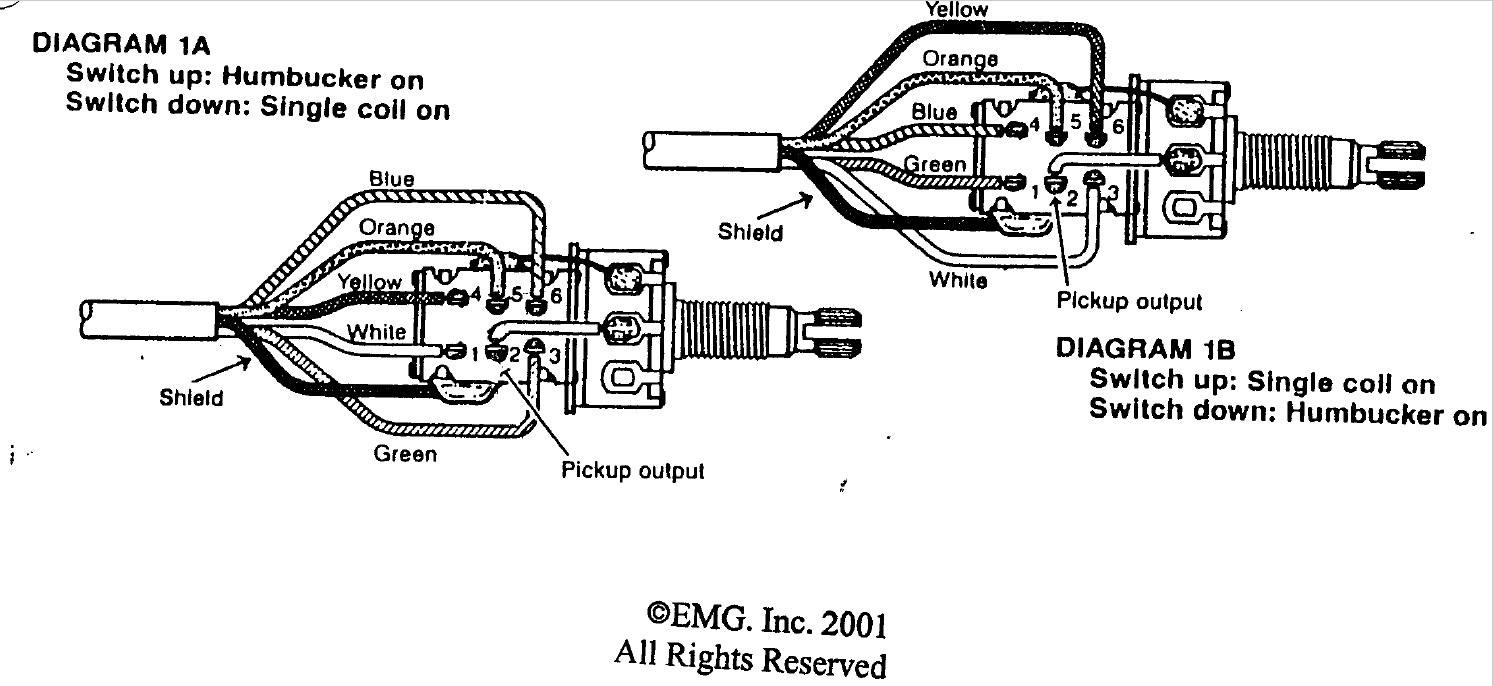

Раз уж заговорили о потенциометра в кто может объяснить по распайке.??..Есть схемы Как распаять отдельно еж 89, там понятно, есть схема для push-pull. Как распаять ежа без отсечки emg ha тоже понятно, есть схема. А вот как распаять с одним вольюмом push-pull и 89 и ha .?? Как там эту землю лепить на верх потенциометра?? На push-pull нет место для этого. И связать это с 3-way switch...Похожих схем не нашел

ncr, Там на платках написано

резонно
кстати, лично я вот не понимаю логарифм на тоне, там удобней линейный, ятакщетаю. так что В - наш выбор!
а вообще, скоро подъедет пикгард со старыми ежами, погляжу, что там за потцы.

DenRec, http://www.emgpickups.com/media/productfile/8/9/89_0230-0114rf.pdf
диаграмма 10.

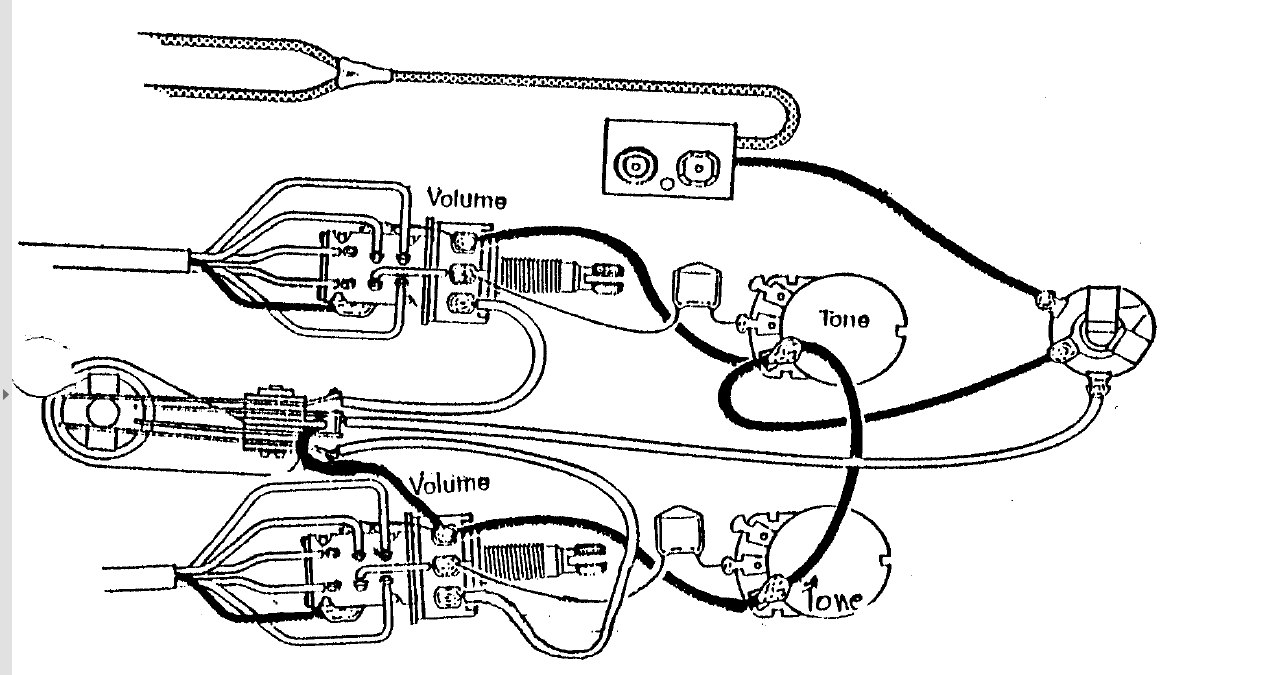

DenRec, вот набор старых схем. как я понимаю, в твоем случае нужны те, что за маркировкой 1891EMG1v1t3 (1*89 + 1*emg + 1*volume + 1*tone и так далее), есть с разными трех- и пятипозиционниками и разными потенциометрами.

AZG, ну, я тоном исключительно балуюсь, так что мое мнение тут вообще значения не имеет

AZG, ежи у меня по жизни без тона сидели. на одной гитаре просто не было предусмотрено, а на второй я впилил двухпозиционник на питание, чтобы шнур каждый раз не выдергивать. кстати, иксы забавно звучали без батарейки, звук моментально с лида до почти клина чистился
