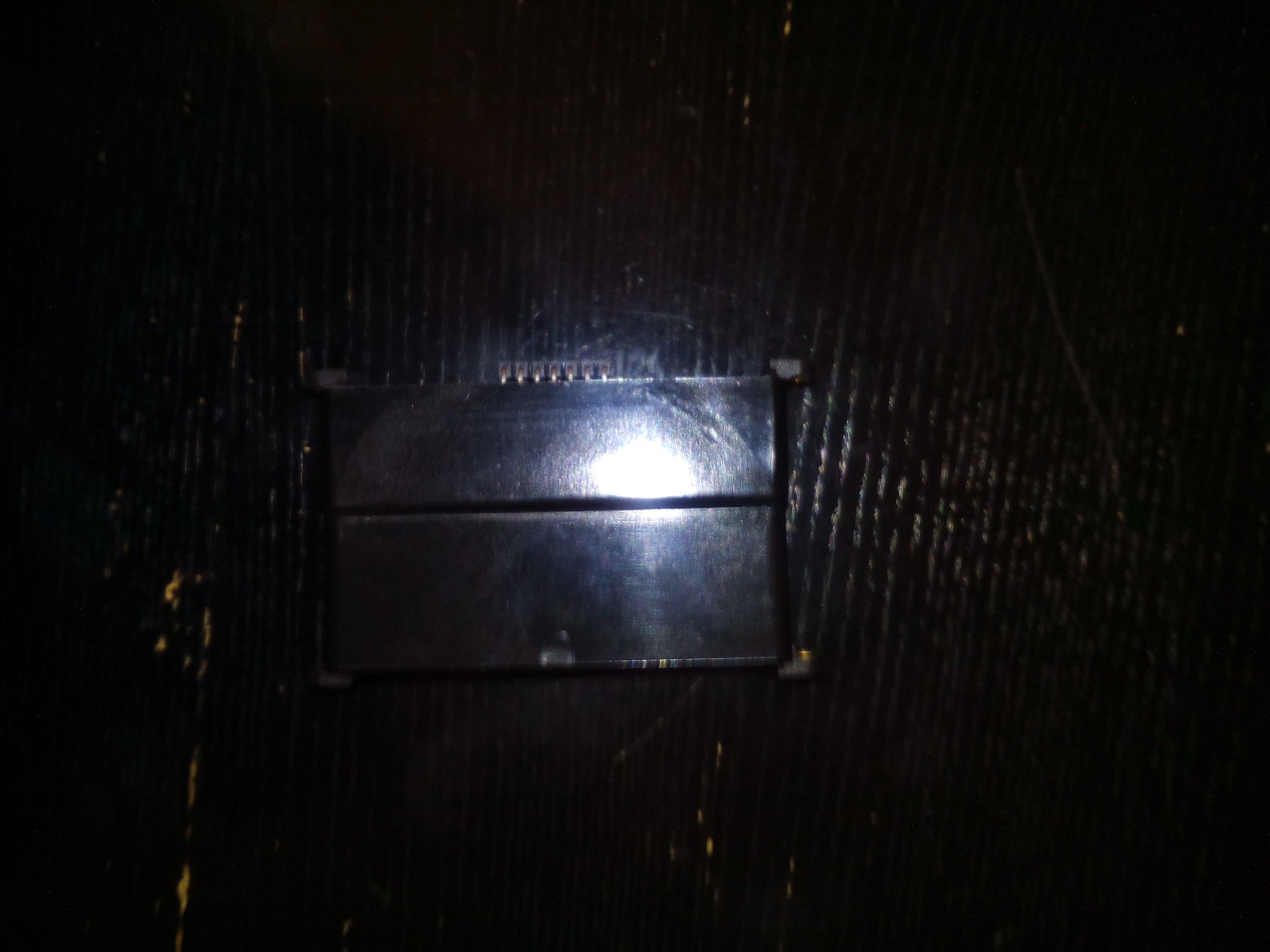

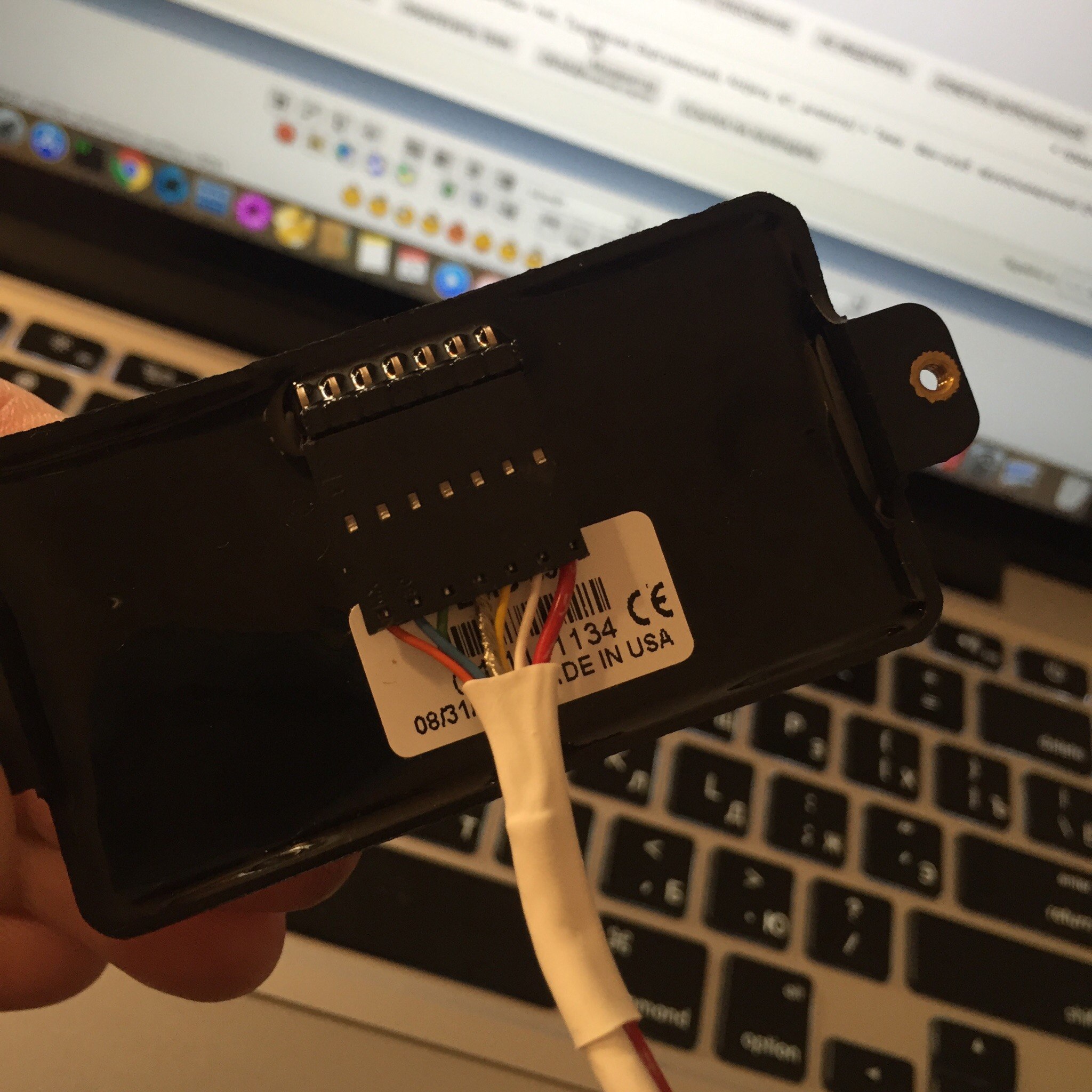

NT, Если не силён, покажи схему, по которой подключал, и сделай фото звучка с обратной стороны, как подключено, может всё же ошибся где ?

Отключи разъём, ставь мультик на предел 20К, чёрным щупом стань на землю 4 пин а красным на оранжевый  1 пин - должно показать 5-7 кОм (половина обмотки хамба).

Дальше, прозванивать все цепи (мультик на прозвонку диодов) разъём подключить.

- первый 1 пин на звучке (оранж) - второй конец жёлтый на пушпуле (отсечка вкл) и белый - средний вывод на джеке  должно быть короткое
выключить отсечку,

- первый 1 пин на звучке (оранж) - второй конец голубой на пушпуле (хамб вкл) и зел - средний вывод на джеке должно быть короткое

- проверь землю. прозвонка, 4 пин на звучке - корпус пушпула (или куда он там у тебя припаян)  - джек  должна быть тоже короткое

NT, я бы проверил коммутацию, соглашусь, что похоже на отсутствующее питание - у меня так же без батарейки все звучало.

ncr,  Фига, три катушки    а я то думал, как они отсечку организовали. А в 81 , я читал катушки параллельно подключаются (как параллельные 2 сингла), это правда ? В 85 так же ?

https://www.electrosmash.com/emg81
тут подробно разобрано.

ncr, Интересная конструкция у 89, разница в звуке тоже есть? Я раньше считал, что ее нет, хотел из-за отсечки взять, по звуку нравится обычный 85

в принципе, есть, но весьма незначительная. я вслепую вряд ли отличу, разве что на совсем чистом с сильным звукоизвлечением - 89 чуть почище, меньше клипует.
вообще, там ключевое различие - это размеры катушек, у 89 они как в SA, низкие, так как стек и надо в обычном размере уместить вертикальную пару. вот для сравнения вертикальные размеры 89 и 81TW, в котором полноразмерные катушки и магнит под горизонтальной парой (в 89 такого, кстати, нет, судя по чертежам из мануалов).

hich, брр, ну и перегруз здесь, если честно.

в целом - неудивительно, учитывая, что это все вариации на тему одного дизайна, исходного 81. который, пожалуй, тут звучит лучше всех, можно разобрать тот серединистый горбик, о котором я говорил, у JH он тоже есть.

Разве оранжевый это половина обмотки? Я думал, оранжевый, синий и желтый какие-то управляющие провода для микрухи, например.

да нет, насколько я знаю, просто переключается катушка между предами и коммутируется выход с работающего преда. там же на схеме все нарисовано, в принципе.

В общем, полдатчика сдохло, похоже.

грустно. что-то все больше дохлых ежей встречается в последние несколько лет
логотип уже новый, после 2010-го?

ncr, не, датч старый, март 2007 года. Удивляюсь, где они вообще его нашли.

Bloodmix, Моник тут не поможет, комплект, который надо ПАЯТЬ. А она этого не умеет...

... и добавил:

NT, Наука о контактах. Я бы проверял целостность для начала.

Работает режим хамба или "отсечки"?

Да, осталось чтобы добрый Ээхх помог...
