Парни расскажите про Корейские EMG, чтото на оф сайте и вики не нашел информации.

слышал от народа то тут то там, а вообще я сейчас гуглю и нашел форум сообщения от 2009года EMG-HZ TB-1 and SA-1 называются

зачем нужны корейские ежи, когда есть оригиналы?

интересно, судя по пяти коннекторам, это пассивные датчики?

Коллеги, помогите разобораться, плз!

Давно имею дело с EMG. На пяти гитарах стоят сейчас у меня они. Хочу поставить на ещё одну. Имею два 89 звучка. Бриджевый хочу распаять как хамбакер, а нековый - как сингл. Ибо только так я их использовать собираюсь. Но столкнулся с проблемой, что уже час в сети не могу найти, какая распиновка на конекторе 89-го звучка. Раньше подключал их просто по схеме, к его родным регуляторам-переключателям. Может есть у кого схема 89-го?
Надо бы конечно этот регулятор-переключатель прозвонить... Но вдруг есть более простое решение?

Спасибо.

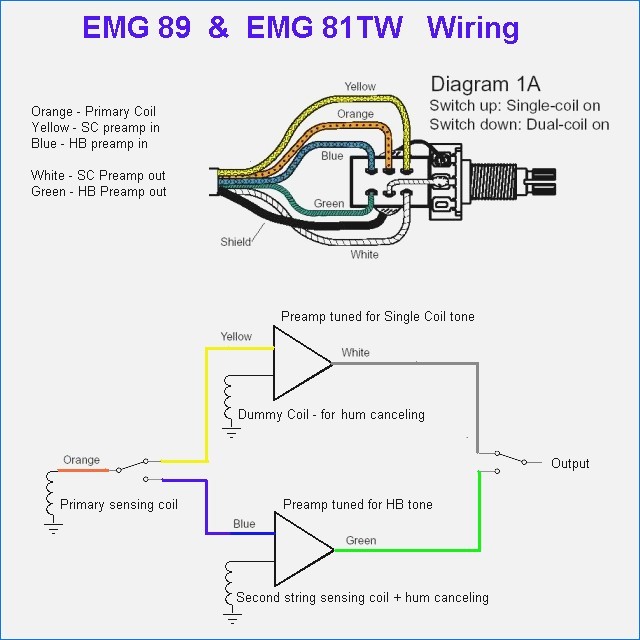

Эту картинку я видел, она у меня конечно же есть. Мне нужно с разъёмом звукоснимателя.

Mitinglas, Для "сингла" между собой спаять оранжевый и желтый, сигнал брать с белого. Все оголенное заизолировать индивидуально. Для Хамба спаять вместе оранжевый и синий, сигнал брать с зеленого.

Вот понятная инструкция, спасибо большое!
Правда на самом звукоснимателе не понятно где ключ, справа питание или слева? Вот схему и хотелось бы найти. Судя по фото, питание справа.

Фотка тоже есть. Хотелось документальных подтверждений Вот казалось бы, что может быть проще схемы. Даже внутреннее устройство нашёл, даже разломанный, но не нумерацию пинов с пояснениями. Ну да ладно, мне уже более чем достаточно. Спасибо!

Mitinglas, подумай насчет переклюков внутри темброблока -- например, чтобы можно было выбрать одну катушку, или другую или обе.
