Автор Тема: Где купить переключатель звучков?  (Прочитано 1318 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Beck Автор темы

  • Частый посетитель
  • **
  • Сообщений: 108
  • Репутация: +153/-17
  • Ryûsuke Minami
Re: Где купить переключатель звучков?
« Ответ #15 : Ноября 07, 2007, 21:23:08 »
Припоял так:

3 контакт - выход
7 контакт - сингл-нек
1 контакт - сингл-миддл
2 контакт - хамб-бридж
6 контакт замыкается с 7 (припоял перемычку)

дальше результат прозвонки и как теперь работает:

крайнее положение переключателя ближе к грифу (крайнее левое) - замыкает 3,7 контакты (работает сингл-нек)
между предыдущим и серединой - замыкает 1,3,7 и отдельно от предыдущих 4,6 контакты (работют оба сингла)
среднее положение - замыкает 2,3,6 и отдельно от предыдущих 4,5 контакты (работает сингл-нек + хамб)
положение между средним и крайним правым - замыкает 1,2,3 и отдельно от предыдущих 4,5 контакты (работает мидл-сингл+хамб)
крайнее левое положение ближе к хамбу - замыкает 2,3 контакты (работает только хамб)

Оффлайн NT

  • Глобальный Модератор
  • *****
  • Сообщений: 7456
  • Репутация: +2066/-108
  • Контрабазабр
Re: Где купить переключатель звучков?
« Ответ #16 : Ноября 07, 2007, 22:29:11 »
Неправильно спаял... я сейчас сделаю тебе раскладку, как оно должно быть.

Смотри, на первой схеме я показал, как замыкаются твои пары с твоих слов. На второй схеме правильная распайка.
Зеленый -- бридж
Красный -- миддл
Синий -- нек
Черный -- выход
Серый -- перемычко

При такой распайке у тебя будет работать все как было.

По идее так, если не прав -- поправьте :)
« Последнее редактирование: Ноября 07, 2007, 22:48:48 от NT »

Оффлайн Beck Автор темы

  • Частый посетитель
  • **
  • Сообщений: 108
  • Репутация: +153/-17
  • Ryûsuke Minami
Re: Где купить переключатель звучков?
« Ответ #17 : Ноября 07, 2007, 23:26:01 »
Оки, спасибо =) завтра посмотрю, отпишусь, сегодня уже силы кончились =)

(ток одно замечание, а в среднем положении выход все равно замыкается с бриджем, разве нет?)
« Последнее редактирование: Ноября 07, 2007, 23:30:23 от Beck »

Оффлайн NT

  • Глобальный Модератор
  • *****
  • Сообщений: 7456
  • Репутация: +2066/-108
  • Контрабазабр
Re: Где купить переключатель звучков?
« Ответ #18 : Ноября 08, 2007, 00:31:51 »
Оки, спасибо =) завтра посмотрю, отпишусь, сегодня уже силы кончились =)

(ток одно замечание, а в среднем положении выход все равно замыкается с бриджем, разве нет?)

Похоже на то...  :(  Не углядел. Бум дальше думать.

Оффлайн Beck Автор темы

  • Частый посетитель
  • **
  • Сообщений: 108
  • Репутация: +153/-17
  • Ryûsuke Minami
Re: Где купить переключатель звучков?
« Ответ #19 : Ноября 08, 2007, 23:27:01 »
короче подумал, но ничего лучше, как вскрыть переключатель и обрезать дорожку, чтоб в среднем положении не замыкался второй контакт, не придумал...  =\ ток пока этим заморачиваться не охото =)

Оффлайн NT

  • Глобальный Модератор
  • *****
  • Сообщений: 7456
  • Репутация: +2066/-108
  • Контрабазабр
Re: Где купить переключатель звучков?
« Ответ #20 : Ноября 08, 2007, 23:50:37 »
короче подумал, но ничего лучше, как вскрыть переключатель и обрезать дорожку, чтоб в среднем положении не замыкался второй контакт, не придумал...  =\ ток пока этим заморачиваться не охото =)
не, должно быть красивое решение )

Оффлайн NT

  • Глобальный Модератор
  • *****
  • Сообщений: 7456
  • Репутация: +2066/-108
  • Контрабазабр
Re: Где купить переключатель звучков?
« Ответ #21 : Ноября 09, 2007, 00:00:34 »
У меня еще одна мысль -- на Ибанесах 321 (и им подобных) стоят пятипозиционники, но там всего два хамба. Эти переключатели во 2й и 4й позиции делают отсечки.
Вопрос к знающим наверняка -- там (на ибанесах) стандартные свичи  или особенные? К чему клоню -- если там разные специальные какие-нить, то может твой именно такой?

Оффлайн Beck Автор темы

  • Частый посетитель
  • **
  • Сообщений: 108
  • Репутация: +153/-17
  • Ryûsuke Minami
Re: Где купить переключатель звучков?
« Ответ #22 : Ноября 09, 2007, 08:25:25 »

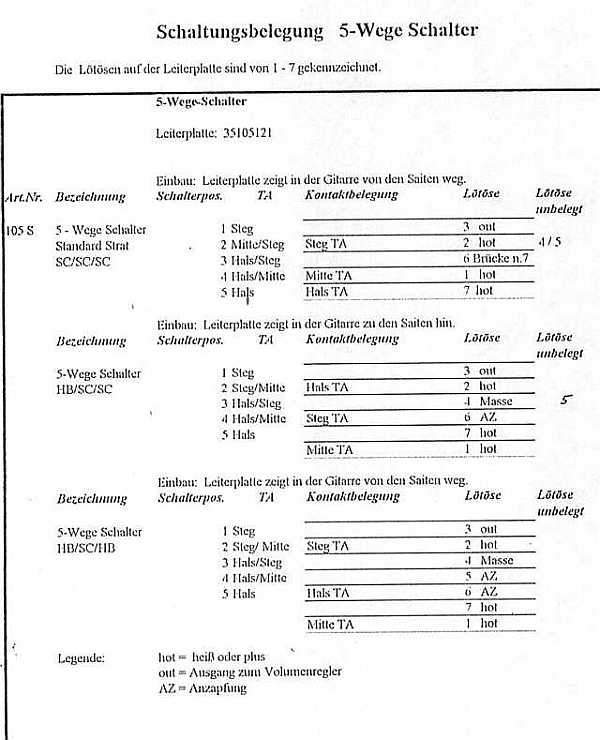

Вот на официальном сайте нашел еще такую картинку, там все по немецки правда, но точно видно, что у HB/S/S в средннем положении включаются хамб и сингл =\

Оффлайн NT

  • Глобальный Модератор
  • *****
  • Сообщений: 7456
  • Репутация: +2066/-108
  • Контрабазабр
Re: Где купить переключатель звучков?
« Ответ #23 : Января 21, 2008, 00:56:49 »
Автор, дык чем закончилась-то эпопея? :)

Оффлайн Beck Автор темы

  • Частый посетитель
  • **
  • Сообщений: 108
  • Репутация: +153/-17
  • Ryûsuke Minami
Re: Где купить переключатель звучков?
« Ответ #24 : Января 21, 2008, 07:42:14 »
Тем и закончилась =) оставил так... при среднем положении включаестся сингл нек и хамб =) ибо в принципе играю на нек сингле, либо на 2х синглах, либо на хамбе =)

Оффлайн BJ

  • Опытный
  • ****
  • Сообщений: 747
  • Репутация: +26/-8
  • beetlejuice
Re: Где купить переключатель звучков?
« Ответ #25 : Января 21, 2008, 10:53:47 »
Это особенность конкретно этой модификации шаллеровского 5-ти позиционника. У Шаллера их (модификаций) несколько, в то числе есть и стандартная стратовская, только у нас в России широко доступна только эта... где в среднем положении два крайних звучка, а не средний сингл

Оффлайн the_band

  • Ветеран форума
  • ******
  • Сообщений: 4290
  • Репутация: +187/-59
  • гитарасакс
    • saxoman.ru
Re: Где купить переключатель звучков?
« Ответ #26 : Января 21, 2008, 11:02:37 »
шаллер не удобные млин!

а вообще вот еще темка
http://guitarplayer.ru/index.php?topic=69085.0

Оффлайн the_band

  • Ветеран форума
  • ******
  • Сообщений: 4290
  • Репутация: +187/-59
  • гитарасакс
    • saxoman.ru
Re: Где купить переключатель звучков?
« Ответ #27 : Января 21, 2008, 11:03:03 »
шаллер не удобные млин! - в моем понимании у него даже ход неудобный вообще

а вообще вот еще темка
http://guitarplayer.ru/index.php?topic=69085.0

Оффлайн Beck Автор темы

  • Частый посетитель
  • **
  • Сообщений: 108
  • Репутация: +153/-17
  • Ryûsuke Minami
Re: Где купить переключатель звучков?
« Ответ #28 : Января 21, 2008, 13:10:39 »
Цитировать
шаллер не удобные млин!
+1
Согласен =( но заморачиваться особо некогда было, а установленный на ямахе совсем накрылся =\
