Автор Тема: Где купить переключатель звучков?  (Прочитано 1319 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Beck Автор темы

  • Частый посетитель
  • **
  • Сообщений: 108
  • Репутация: +153/-17
  • Ryûsuke Minami
Где купить переключатель звучков?
« : Ноября 01, 2007, 12:12:18 »
Здравствуйте, проблема такая: учусь играть на электрогитаре сравнительно недавно. На моей ямахе потихоньку умирает переключатель звукоснимателей. С рождения при переключении он через раз включал звучки... Потом какое-то время работал нармально, а теперь вообще отказывается работать, только когда нажимаешь на него вниз, из-за этого приходится бумажку подкладывать, что естественно неудобно... Отсюда вопрос: если я разберу гитару смогу ли я его почистить или еще провести какие-либо манипуляции, которые смогли бы мне помочь, или можно поставит на нем крест и искать новый? Живу в ближнем подмосковье, поэтому могу выбраться в Москву. Где в москве можно приобрести данный девайс, ибо в прайсах муз. магазинов я ничего не нахожу кроме самих звучков?

Оффлайн NT

  • Глобальный Модератор
  • *****
  • Сообщений: 7456
  • Репутация: +2066/-108
  • Контрабазабр
Re: Где купить переключатель звучков?
« Ответ #1 : Ноября 01, 2007, 13:04:14 »
Если руки ровные, то сам можешь исправить. Хотя я на днях другу на ямахе перепаял такой. Имей ввиду, что он может быть не такой, как продаются в магазах -- там в духе фендер, на 8 контактов. ямаховский был на 4.

Оффлайн Beck Автор темы

  • Частый посетитель
  • **
  • Сообщений: 108
  • Репутация: +153/-17
  • Ryûsuke Minami
Re: Где купить переключатель звучков?
« Ответ #2 : Ноября 01, 2007, 13:13:11 »
Отпаять-припаять не проблема) если что батя поможет у него по электронике вообще руки золотые, он когда-то телемастером был... А у друга тож самое было? в чем там дело, контакт плохой?

Оффлайн NT

  • Глобальный Модератор
  • *****
  • Сообщений: 7456
  • Репутация: +2066/-108
  • Контрабазабр
Re: Где купить переключатель звучков?
« Ответ #3 : Ноября 01, 2007, 13:30:12 »
Отпаять-припаять не проблема) если что батя поможет у него по электронике вообще руки золотые, он когда-то телемастером был... А у друга тож самое было? в чем там дело, контакт плохой?

У него шуршал переключатель и плохо втыкались звучки. Причину я не выяснял, просто перепаял и все. Старый свич дома лежит, разберу как-нить на досуге, посмотрю, в чем там беда.

Если с паяльнегом проблем нет, то бери новый переключатель и не сомневайся. Вот тебе ссылка  http://squierguitars.com/pdf/diagrams/SquierStandardFatStrA8C.pdf
Это распайка стратокастера, по ней понятно, что к чему на переключателе припаивать. Я по этой схеме легко разобрался. Сам переключатель поищи в магазах, СЛАМИ например. Где точно -- не скажу, я не местный )


Оффлайн Livon

  • Опытный
  • ****
  • Сообщений: 514
  • Репутация: +67/-40
Re: Где купить переключатель звучков?
« Ответ #4 : Ноября 01, 2007, 14:17:02 »
а про Лес Пол можешь подсказать. У меня тож чет шуршать стал.

Оффлайн NT

  • Глобальный Модератор
  • *****
  • Сообщений: 7456
  • Репутация: +2066/-108
  • Контрабазабр
Re: Где купить переключатель звучков?
« Ответ #5 : Ноября 01, 2007, 14:23:07 »
а про Лес Пол можешь подсказать. У меня тож чет шуршать стал.

Если там обычный переключатель, как на ESP, то его можно просто починить. Он на болтиках собран, очень просто разбирается и собирается. Там надо будет подогнуть чуть-чуть клеммы и все.
Если сделаешь фотку своего изнутри, то точно скажу.

Оффлайн Beck Автор темы

  • Частый посетитель
  • **
  • Сообщений: 108
  • Репутация: +153/-17
  • Ryûsuke Minami
Re: Где купить переключатель звучков?
« Ответ #6 : Ноября 01, 2007, 14:33:55 »
NT: большое спасибо =) так наверное так и поступлю тогда)

Оффлайн NT

  • Глобальный Модератор
  • *****
  • Сообщений: 7456
  • Репутация: +2066/-108
  • Контрабазабр
Re: Где купить переключатель звучков?
« Ответ #7 : Ноября 01, 2007, 14:40:39 »
NT: большое спасибо =) так наверное так и поступлю тогда)

Не за что, будут вопросы -- пиши здесь :)

Оффлайн Livon

  • Опытный
  • ****
  • Сообщений: 514
  • Репутация: +67/-40
Re: Где купить переключатель звучков?
« Ответ #8 : Ноября 01, 2007, 15:17:45 »
Если там обычный переключатель, как на ESP, то его можно просто починить. Он на болтиках собран, очень просто разбирается и собирается. Там надо будет подогнуть чуть-чуть клеммы и все.
Если сделаешь фотку своего изнутри, то точно скажу.
заметано - вечером кину в личку.

Оффлайн Beck Автор темы

  • Частый посетитель
  • **
  • Сообщений: 108
  • Репутация: +153/-17
  • Ryûsuke Minami
Re: Где купить переключатель звучков?
« Ответ #9 : Ноября 01, 2007, 16:02:56 »
Не за что, будут вопросы -- пиши здесь :)
ОК! Нашел переключатель в прайсе мира музыки на Садовой-Триумфальной... Все счастье около 300р. Эх терь над думать как через всю москву пилить и самое главное когда =)

Оффлайн Livon

  • Опытный
  • ****
  • Сообщений: 514
  • Репутация: +67/-40
Re: Где купить переключатель звучков?
« Ответ #10 : Ноября 01, 2007, 22:19:04 »
Если там обычный переключатель, как на ESP, то его можно просто починить. Он на болтиках собран, очень просто разбирается и собирается. Там надо будет подогнуть чуть-чуть клеммы и все.
Если сделаешь фотку своего изнутри, то точно скажу.

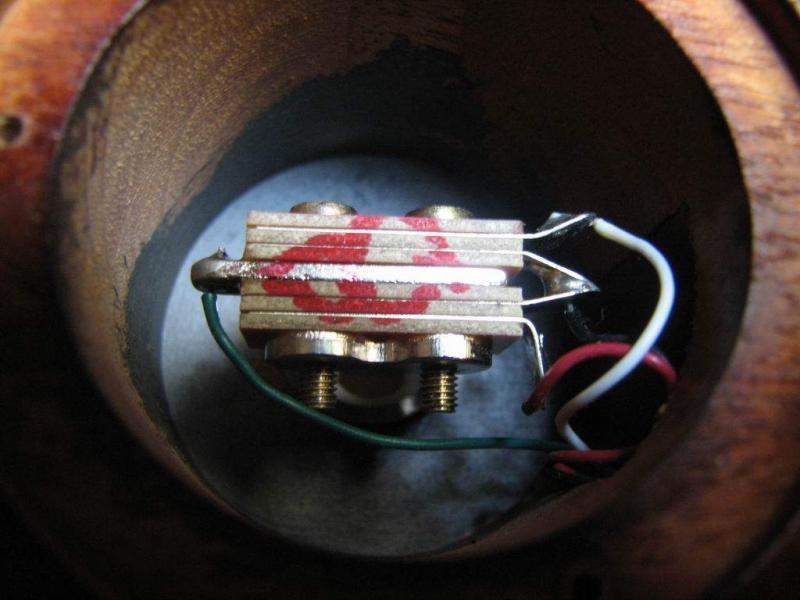

Вот собственно фото.
« Последнее редактирование: Ноября 02, 2007, 23:54:56 от Livon »

Оффлайн Livon

  • Опытный
  • ****
  • Сообщений: 514
  • Репутация: +67/-40
Re: Где купить переключатель звучков?
« Ответ #11 : Ноября 02, 2007, 23:56:01 »
up

Оффлайн NT

  • Глобальный Модератор
  • *****
  • Сообщений: 7456
  • Репутация: +2066/-108
  • Контрабазабр
Re: Где купить переключатель звучков?
« Ответ #12 : Ноября 03, 2007, 00:25:06 »
Ага, все просто. Снимаешь переключатель, развинчиваешь болтики. Крайние железки -- пружинящие. они являются клеммами. Посмотри, как он работает: принцип прост - либо одна, либо обе клеммы замыкаются. У тебя, скорее всего, просто не дожимаются эти железки к контактам.

Оффлайн Beck Автор темы

  • Частый посетитель
  • **
  • Сообщений: 108
  • Репутация: +153/-17
  • Ryûsuke Minami
Re: Где купить переключатель звучков?
« Ответ #13 : Ноября 07, 2007, 19:48:15 »
Все поменял! Купил переключатель schaller 105s, поставил, у него 7 контактов + земля, схемка как подключать приложена ниже. Только вот немного смутил тот факт, то что он в среднем положении врубает хамб + 6 контакт, который больше нигде не используется... короче для разнообразия тупо сделал перемычку с сингла в неке на 6 контакт, чтоб врубал нек и бридж, только хз зачем :)

Оффлайн NT

  • Глобальный Модератор
  • *****
  • Сообщений: 7456
  • Репутация: +2066/-108
  • Контрабазабр
Re: Где купить переключатель звучков?
« Ответ #14 : Ноября 07, 2007, 20:17:07 »
Распиши все 5 положений, как у тебя получились.
