Экранировка и распайка Jackson. Как быть?
« : Февраля 18, 2022, 17:04:31 »

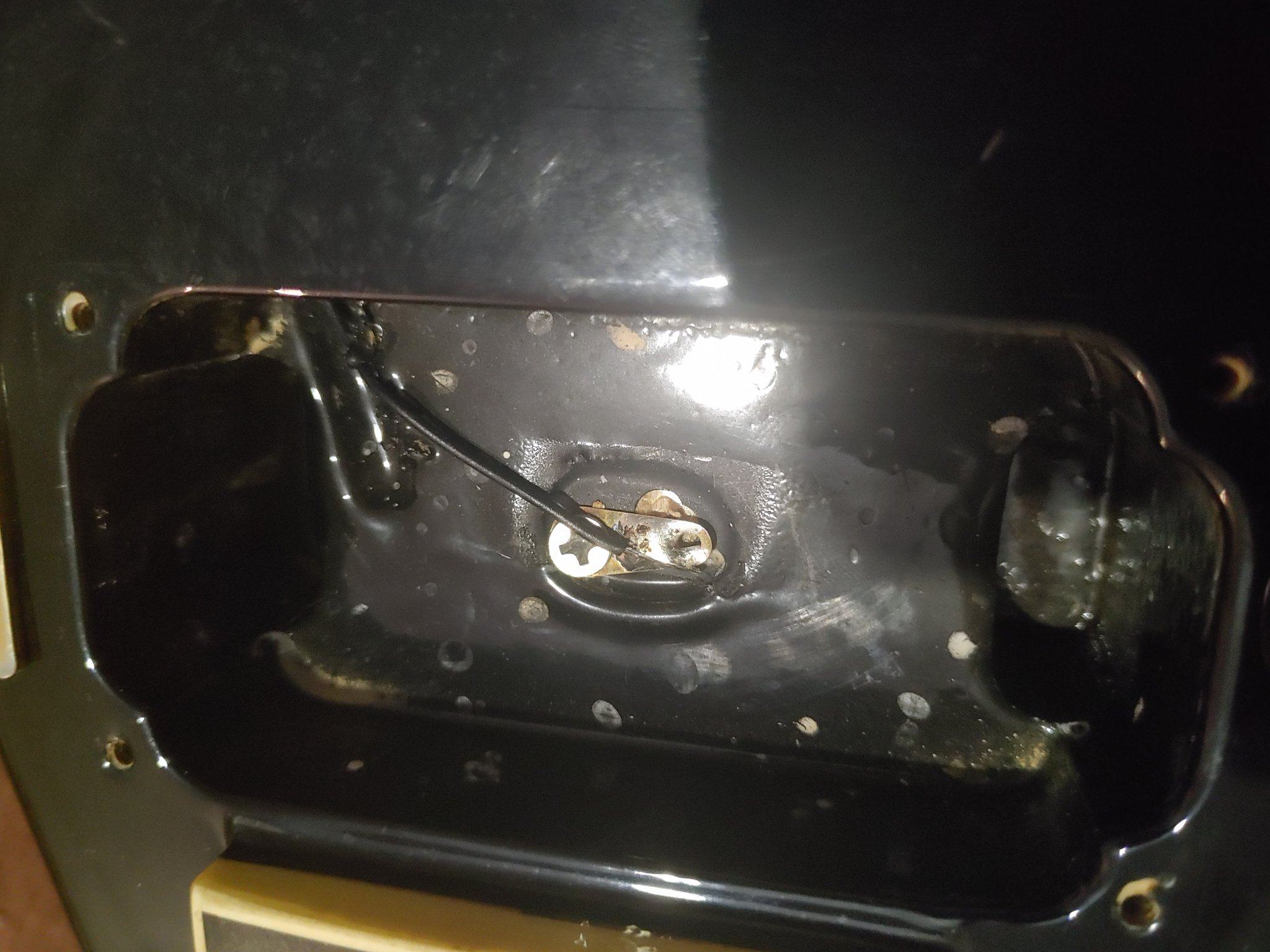

Всем привет, собрался фрезеровать шахту хамбакера, в связи с чем вопрос. На фото, из темброблока протянуты какие то хернюшки заземления под каждый хамб, и учитывая что на гитаре под лаком слой графита, это все обьединено. Как быть если сделаю углубление? Мазать графитом опять? Или как? И зачем на джексонах подобная разводка земли?

Оффлайн Йотун Хельмович

  • Частый посетитель
  • **
  • Сообщений: 106
  • Репутация: +15/-1
Re: Экранировка и распайка Jackson. Как быть?
« Ответ #1 : Февраля 18, 2022, 17:10:36 »
Lejt,
Если есть графит - намажь,если нет,можно пока забить,а дальше действовать по-ходу эксплуатации.
Эта фигня наверно для отдельного заземления станины современных 5-ти проводных датчиков.

Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 34249
  • Репутация: +3365/-40
  • alderman of morning star
    • Malefice
Re: Экранировка и распайка Jackson. Как быть?
« Ответ #2 : Февраля 18, 2022, 17:34:10 »
Эта "фигня" соединяет экран полостей с общей землёй в темброблоке гитары.

Оффлайн Lejt Автор темы

  • Опытный
  • ****
  • Сообщений: 814
  • Репутация: +1501/-12
  • Vladivostok City
Re: Экранировка и распайка Jackson. Как быть?
« Ответ #3 : Февраля 18, 2022, 18:47:33 »
Цитата: Йотун Хельмович от Февраля 18, 2022, 17:10:36
Lejt,
Если есть графит - намажь,если нет,можно пока забить,а дальше действовать по-ходу эксплуатации.
Эта фигня наверно для отдельного заземления станины современных 5-ти проводных датчиков.
Датчики всегда были одинаковые, как и законы физики) насколько я понимаю на RR-1T, должен заземляться бридж и железная крышка тембрухи, это в довесок к датчикам) у меня собственно два вопроса: зачем такую систему земли придумал джексон, и как быть если я сделаю углубление в шахте ???

Оффлайн Йотун Хельмович

  • Частый посетитель
  • **
  • Сообщений: 106
  • Репутация: +15/-1
Re: Экранировка и распайка Jackson. Как быть?
« Ответ #4 : Февраля 18, 2022, 19:10:44 »
Lejt,
не обратил внимания на шуруп. система такая потому что туннели для проводов не покрашены графитом и полости соединили проводом.
Вообще экранировка полости датчика представляется абсурдной,ибо станина и так экран.

Оффлайн Lejt Автор темы

  • Опытный
  • ****
  • Сообщений: 814
  • Репутация: +1501/-12
  • Vladivostok City
Re: Экранировка и распайка Jackson. Как быть?
« Ответ #5 : Февраля 18, 2022, 19:54:57 »
Цитата: Йотун Хельмович от Февраля 18, 2022, 19:10:44
Lejt,
не обратил внимания на шуруп. система такая потому что туннели для проводов не покрашены графитом и полости соединили проводом.
Вообще экранировка полости датчика представляется абсурдной,ибо станина и так экран.
Так там графит под лаком только в шахте? Или он по всей деке? Если первый вариант, то после фрезеровки зашкурить остаток краев шахты и нанести графит заново?

Оффлайн Йотун Хельмович

  • Частый посетитель
  • **
  • Сообщений: 106
  • Репутация: +15/-1
Re: Экранировка и распайка Jackson. Как быть?
« Ответ #6 : Февраля 18, 2022, 20:26:00 »
Lejt,
Твоя гитара,тебе виднее,что с ней делать.   :)
Можно проводки открутить и тестером проверить,где там графит и как соединён.

Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 34249
  • Репутация: +3365/-40
  • alderman of morning star
    • Malefice
Re: Экранировка и распайка Jackson. Как быть?
« Ответ #7 : Февраля 18, 2022, 20:38:06 »
Lejt,
Железная крышка это анодированный алюминий, по дефолту он ни с чем не контачит, т.е. толка от него мало, это надо какой-то контактный участок делать и анодирование слегка ободрать в месте контакта. У меня на капарисоне такая же ситуация, получается как есть - толку не сильно больше пластика.

... и добавил:

Цитата: Lejt от Февраля 18, 2022, 19:54:57
Так там графит под лаком только в шахте? Или он по всей деке? Если первый вариант, то после фрезеровки зашкурить остаток краев шахты и нанести графит заново?
Графит только в полостях должен быть.

... и добавил:

Цитата: Йотун Хельмович от Февраля 18, 2022, 19:10:44
Lejt,
не обратил внимания на шуруп. система такая потому что туннели для проводов не покрашены графитом и полости соединили проводом.
Вообще экранировка полости датчика представляется абсурдной,ибо станина и так экран.
Тут скорее общее решение, кстати вот у EMG или блэкаутов снизу никакой металлической станины нет. У синглов или хамканселеров тоже...
« Последнее редактирование: Февраля 18, 2022, 20:40:08 от deLuther »

Оффлайн Lejt Автор темы

  • Опытный
  • ****
  • Сообщений: 814
  • Репутация: +1501/-12
  • Vladivostok City
Re: Экранировка и распайка Jackson. Как быть?
« Ответ #8 : Февраля 18, 2022, 20:54:11 »
Цитата: deLuther от Февраля 18, 2022, 20:38:06
Lejt,
Железная крышка это анодированный алюминий, по дефолту он ни с чем не контачит, т.е. толка от него мало, это надо какой-то контактный участок делать и анодирование слегка ободрать в месте контакта. У меня на капарисоне такая же ситуация, получается как есть - толку не сильно больше пластика.

... и добавил:
Графит только в полостях должен быть.

... и добавил:
Тут скорее общее решение, кстати вот у EMG или блэкаутов снизу никакой металлической станины нет. У синглов или хамканселеров тоже...
У меня имеется пассивы в пластиковых корпусах, без станин внутри. Значит графитовать полюбому?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90116
  • Репутация: +9940/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Экранировка и распайка Jackson. Как быть?
« Ответ #9 : Февраля 18, 2022, 21:31:04 »
Lejt, Что сложное промазать графитом и соединить как было? Хуже уж точно не будет.

Оффлайн Lejt Автор темы

  • Опытный
  • ****
  • Сообщений: 814
  • Репутация: +1501/-12
  • Vladivostok City
Re: Экранировка и распайка Jackson. Как быть?
« Ответ #10 : Февраля 18, 2022, 21:46:41 »
Цитата: AZG от Февраля 18, 2022, 21:31:04
Lejt, Что сложное промазать графитом и соединить как было? Хуже уж точно не будет.
Спасибо, ничего сложного, просто пытаюсь изучить вопрос как инженер и понять что на чем стоит) и зачем :)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90116
  • Репутация: +9940/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Экранировка и распайка Jackson. Как быть?
« Ответ #11 : Февраля 18, 2022, 21:47:48 »
Lejt, дерзай!

Оффлайн Lejt Автор темы

  • Опытный
  • ****
  • Сообщений: 814
  • Репутация: +1501/-12
  • Vladivostok City
Re: Экранировка и распайка Jackson. Как быть?
« Ответ #12 : Февраля 19, 2022, 14:55:52 »
Спасибо всем, знатоки, кажется понял систему. Экран графитом шахт хамбакеров и обьединение этого всего в одну общую землю путем проводов)

Оффлайн Shade

  • Живу на форуме
  • *******
  • Сообщений: 37118
  • Репутация: +3956/-666
  • Гитарный мастер Сураев
Re: Экранировка и распайка Jackson. Как быть?
« Ответ #13 : Февраля 20, 2022, 11:03:54 »
После углубления может саморез вылезти в полость пружин. Такое и в стоке бывает не редко

Оффлайн Lejt Автор темы

  • Опытный
  • ****
  • Сообщений: 814
  • Репутация: +1501/-12
  • Vladivostok City
Re: Экранировка и распайка Jackson. Как быть?
« Ответ #14 : Февраля 20, 2022, 19:35:35 »
Цитата: Shade от Февраля 20, 2022, 11:03:54
После углубления может саморез вылезти в полость пружин. Такое и в стоке бывает не редко
Было на одном экземпляре с флойдом, что концы двух  саморезов гребенки пружин стали видны после углубления шахты некового хамбакера, ни к каким нарушениям в работе гитары это не привело, но там и графита не было. А озвученый вами вариант актуален наверное только для бриджевой шахты на гитарах с пружинами) спасибо за напоминание
