Автор Тема: Схема распайки EMG  (Прочитано 11615 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн RE.[b0rn] Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 325
  • Репутация: +18/-0
Re: Схема распайки EMG
« Ответ #15 : Января 19, 2012, 07:17:39 »
А вообще стоил ли тон впаивать? Просто некоторые придерживаются мнения, что это абсолютно ненужная крутилка для ежей.

Оффлайн Человек без имени

  • Ветеран форума
  • ******
  • Сообщений: 3260
  • Репутация: +128/-2
Re: Схема распайки EMG
« Ответ #16 : Января 19, 2012, 10:44:28 »
Хотелось бы знать, чем они это мнение обосновывают.

Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 34144
  • Репутация: +3332/-40
  • alderman of morning star
    • Malefice
Re: Схема распайки EMG
« Ответ #17 : Января 19, 2012, 11:48:56 »
Наверно тем же как и на гитарах предназначеных чисто для металла, где тон практически используется только в максимальном положении, так что можно вообще не ставить (как Caparison, к примеру, делает).
Результат даёт, но подавляющее время пользователи активных датчиков скорее используют тон на максимуме :)
Интереснее запилить вместо него какой-нибудь активный аксессуар от EMG, например SPC... Правда в минимальном положении у меня SPC даёт не оригинальную частотку, а чуть проваленную по сравнению с исходным сигналом.
« Последнее редактирование: Января 19, 2012, 11:52:44 от deLuther »

Оффлайн Человек без имени

  • Ветеран форума
  • ******
  • Сообщений: 3260
  • Репутация: +128/-2
Re: Схема распайки EMG
« Ответ #18 : Января 19, 2012, 12:01:00 »
Ну вот именно ежи у меня стояли на гитаре, где не было дырки под тон, и на гитаре, которая и так была глуховата, поэтому я тон не крутил, а вот мастейны стояли на эксплорере, так там столько презенса было, что я тон крутил постоянно. Хотя играл тогда именно чисто металл.

Оффлайн RE.[b0rn] Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 325
  • Репутация: +18/-0
Re: Схема распайки EMG
« Ответ #19 : Января 19, 2012, 13:28:42 »
Сделаю ход конём, попробую спаять и так и так, как конденсатор и время появится.
Если я правильно понял, если паять без ручки тона (2 громкости) то получается, что как бы он всегда выкручен на максимум?

Оффлайн Человек без имени

  • Ветеран форума
  • ******
  • Сообщений: 3260
  • Репутация: +128/-2
Re: Схема распайки EMG
« Ответ #20 : Января 19, 2012, 14:16:34 »
Да, так и получается. И даже ярче.

Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 34144
  • Репутация: +3332/-40
  • alderman of morning star
    • Malefice
Re: Схема распайки EMG
« Ответ #21 : Января 19, 2012, 15:57:05 »
Да, так и получается. И даже ярче.
Что-то не сильно помню что в случае ежей сильно ярче, с пассивом нагрузка разная получается, там критичнее.
А тут просто лоупас-фильтр пассивный.

Оффлайн Человек без имени

  • Ветеран форума
  • ******
  • Сообщений: 3260
  • Репутация: +128/-2
Re: Схема распайки EMG
« Ответ #22 : Января 19, 2012, 19:39:50 »
Что-то не сильно помню что в случае ежей сильно ярче, с пассивом нагрузка разная получается, там критичнее.
А тут просто лоупас-фильтр пассивный.
Да, я попутал. Конечно, с активом ярче не будет.

Оффлайн Кот-Пилюн

  • Опытный
  • ****
  • Сообщений: 742
  • Репутация: +140/-19
Re: Схема распайки EMG
« Ответ #23 : Января 25, 2017, 00:38:52 »
Ребята, помогите!

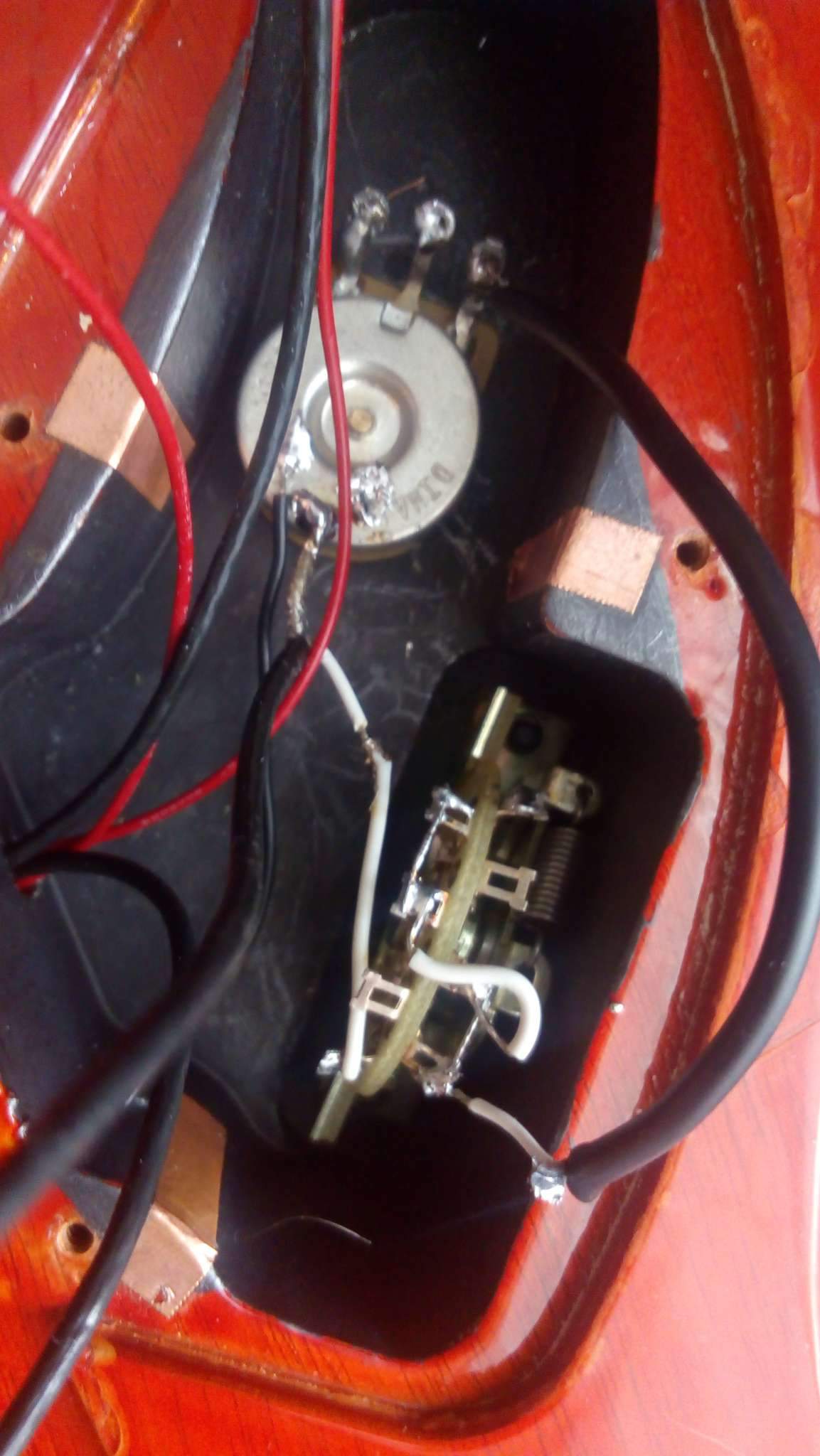

Что я делаю не так. Пояю по следующей схеме вроде бы...


в итоге потенциометр шуршит (он новый), пробовал другой - тот же эффект.
Если включен только бридж, то нек тоже слегка активен и наоборот. Звук говно полное.
Вот пример звучания, вначале шорох поца, потом перегруз, потом чистый
https://yadi.sk/d/e-aJLjOA3AjSWz
что может быть не так?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Схема распайки EMG
« Ответ #24 : Января 25, 2017, 01:23:38 »
Кот-Пилюн, переверни разъемы на датчиках...

Оффлайн Кот-Пилюн

  • Опытный
  • ****
  • Сообщений: 742
  • Репутация: +140/-19
Re: Схема распайки EMG
« Ответ #25 : Января 25, 2017, 09:17:04 »
Не, Азнаур, не в этом дело. Перевернул коннекторы на датчиках и звук вообще пропал. Отключил нековый датчик от коннектора вообще, поставил переключатель в положение нек и звук все равно есть с бриджевого, но очень слабый. Потом напрямую припаял бридж к выходу и получил то что надо.

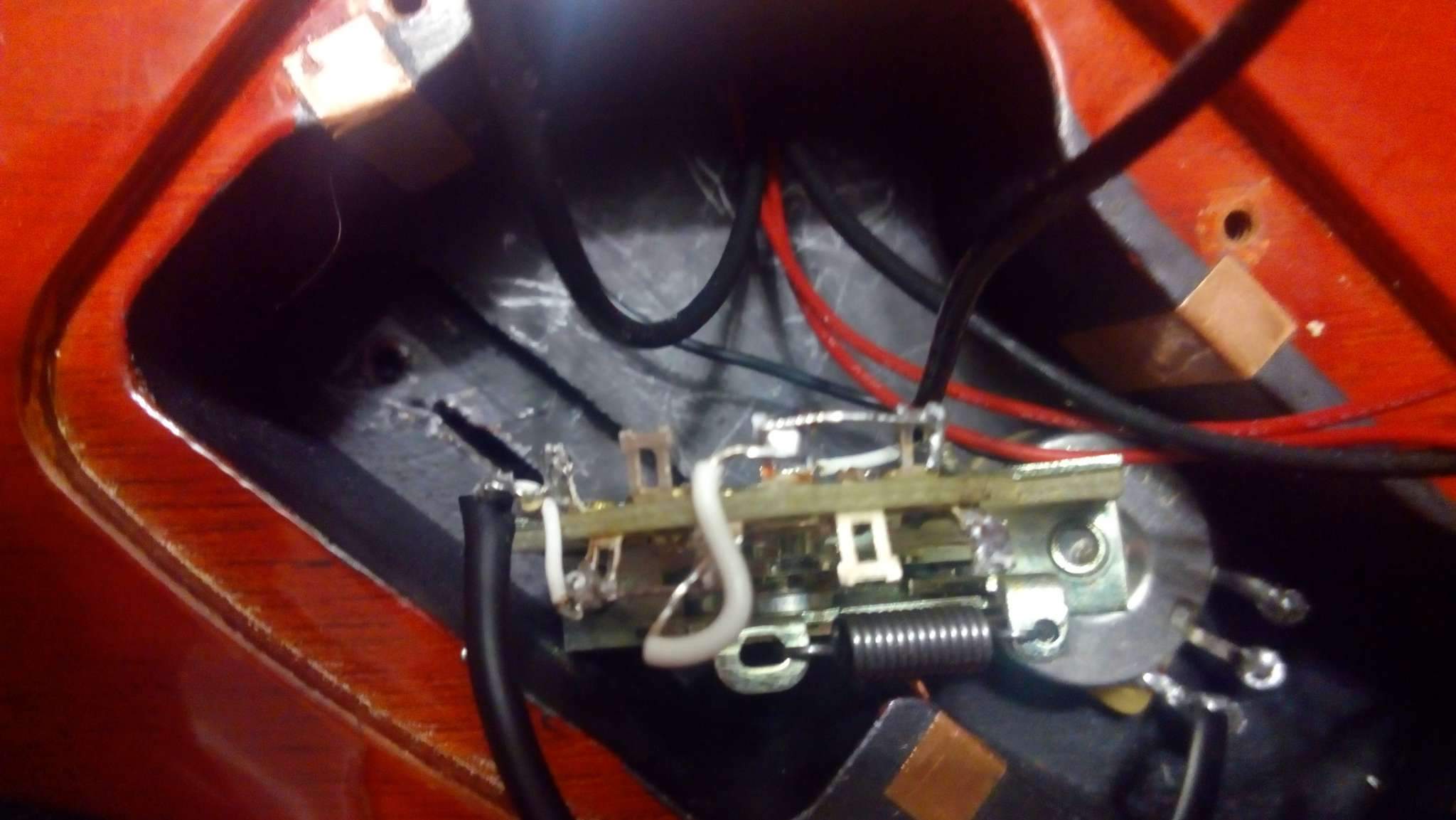

Вот фотка без бриджевого датчика
« Последнее редактирование: Января 25, 2017, 09:30:24 от Кот-Пилюн »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Схема распайки EMG
« Ответ #26 : Января 25, 2017, 09:47:42 »
Кот-Пилюн, Тогда прозванивай переключатель. Быстрее всего зеркально контакты. Такое встречается. На картинке дано для американского.

На счет перевернуть - это из-за шуршащего пота. Обычно есть на нем есть постоянное напряжение.

Оффлайн Кот-Пилюн

  • Опытный
  • ****
  • Сообщений: 742
  • Репутация: +140/-19
Re: Схема распайки EMG
« Ответ #27 : Января 25, 2017, 10:59:28 »
Азнаур, а можешь нарисовать как подключить не американский переключатель. Мультиметра нет(( придется где то искать

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Схема распайки EMG
« Ответ #28 : Января 25, 2017, 11:04:04 »
Кот-Пилюн, Фотку переключателя сбоку... Для понимания где какие контакты.

Оффлайн Кот-Пилюн

  • Опытный
  • ****
  • Сообщений: 742
  • Репутация: +140/-19
Re: Схема распайки EMG
« Ответ #29 : Января 25, 2017, 19:16:23 »

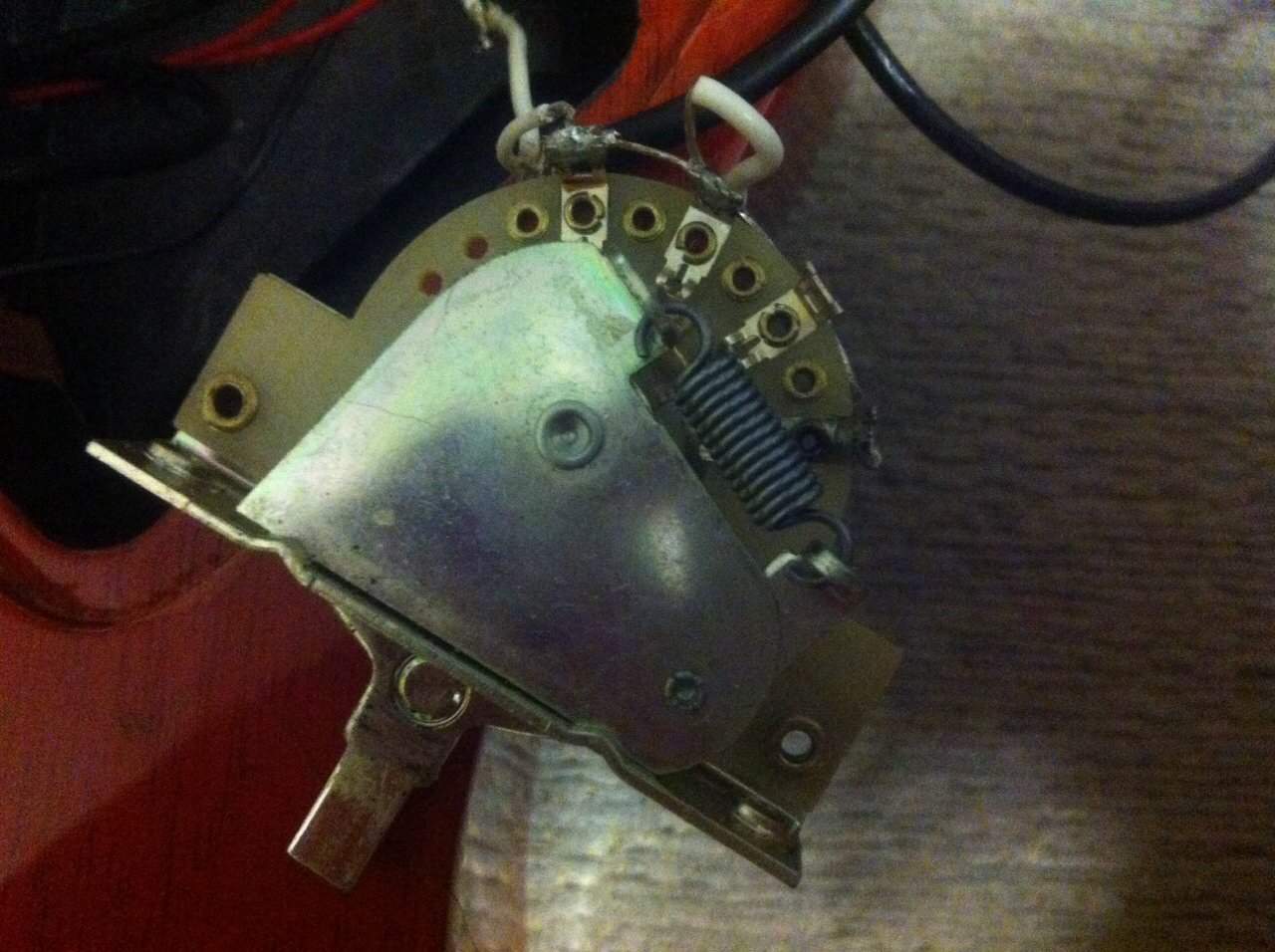

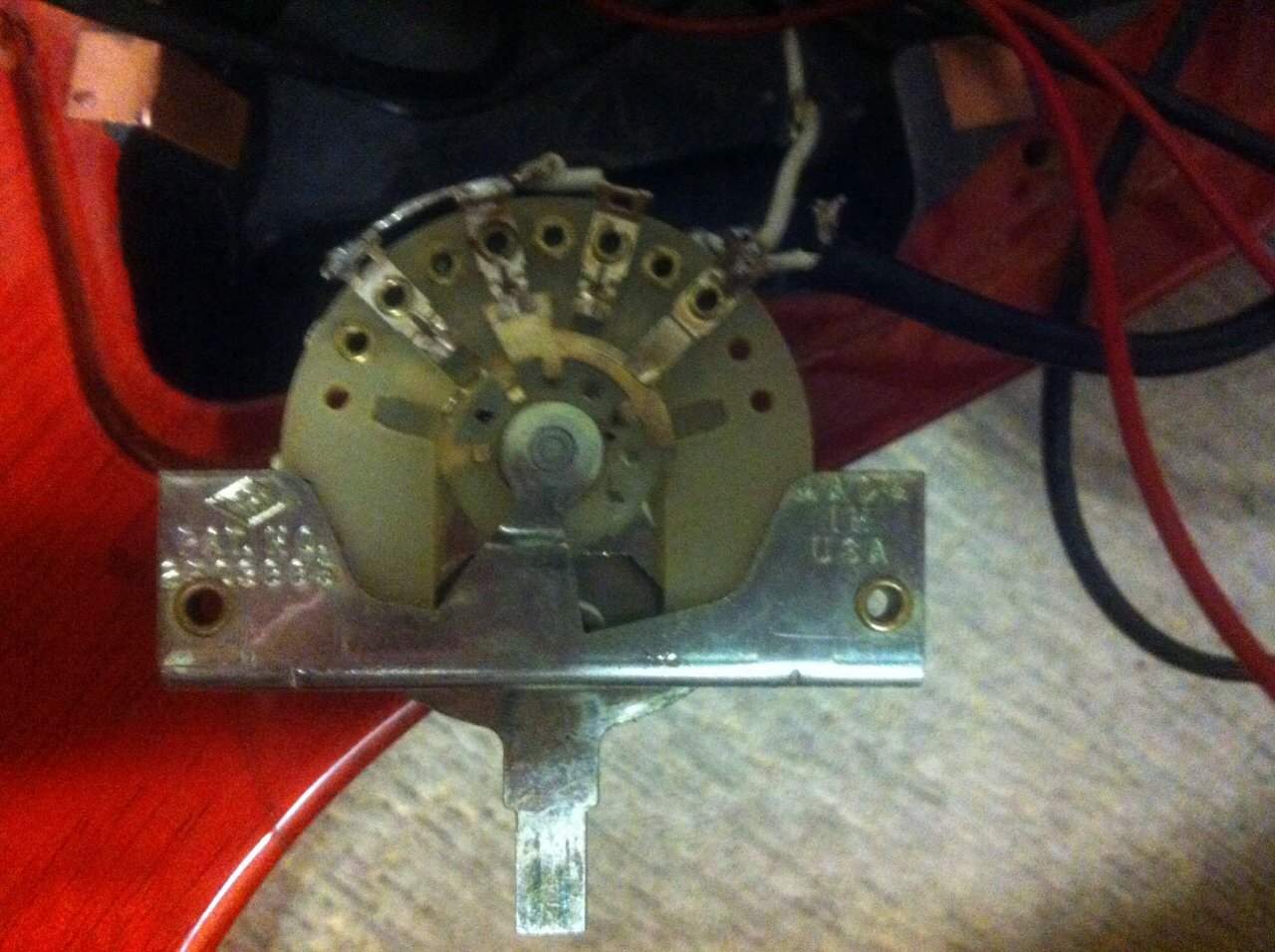

Кот-Пилюн, Фотку переключателя сбоку... Для понимания где какие контакты.
Вот
http://guitarparts5150.ru/Perekljuchatel-pozicionnyj-p-899.html
« Последнее редактирование: Января 25, 2017, 19:22:29 от Кот-Пилюн »
