Автор Тема: Схема распайки EMG  (Прочитано 11782 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91402
  • Репутация: +10302/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Схема распайки EMG
« Ответ #30 : Января 25, 2017, 19:48:57 »
Кот-Пилюн, Итак:
- у тебя темброблок экранрованный. Убери нахрен экранированные провода кроме провода от джека и датчиков.
- переключатель хороший и распаян сам по себе правильно
- надо отпаять датчики и пот и собрать аккуратно заново. На пот провод с перемычек. датчики на крайние свободные как по схеме.
- аккуратно распаять землю датчиков и гнезда на корпус пота
- заземление бриджа не поленись припаять, тоже на корпус пота.

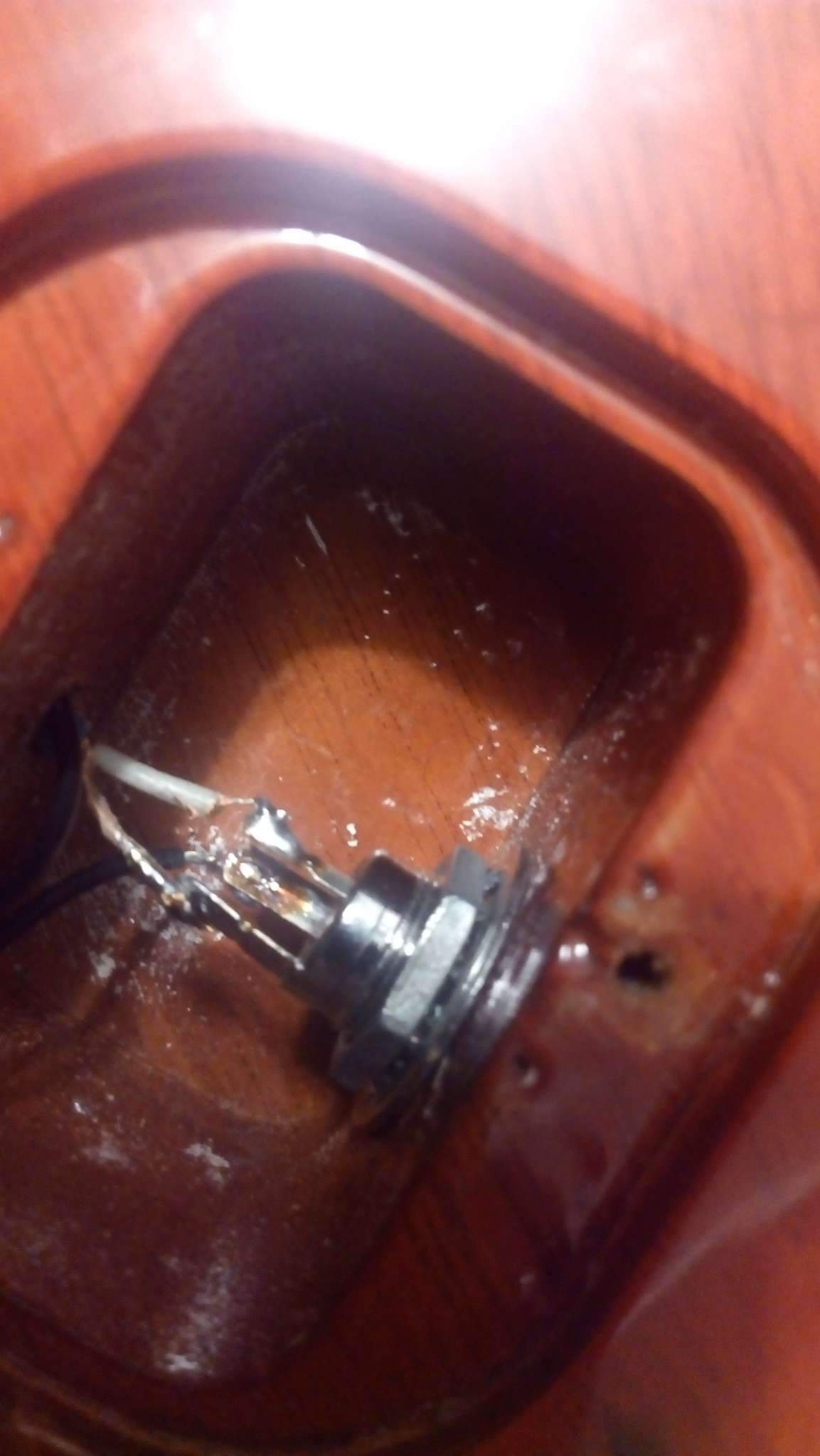

- не видно распайку гнезда...

Оффлайн Кот-Пилюн

  • Опытный
  • ****
  • Сообщений: 742
  • Репутация: +140/-19
Re: Схема распайки EMG
« Ответ #31 : Января 25, 2017, 20:26:11 »
Цитата: AZG от Января 25, 2017, 19:48:57
Кот-Пилюн, Итак:
- у тебя темброблок экранрованный. Убери нахрен экранированные провода кроме провода от джека и датчиков.
- переключатель хороший и распаян сам по себе правильно
- надо отпаять датчики и пот и собрать аккуратно заново. На пот провод с перемычек. датчики на крайние свободные как по схеме.
- аккуратно распаять землю датчиков и гнезда на корпус пота
- заземление бриджа не поленись припаять, тоже на корпус пота.
- не видно распайку гнезда...
Да, буду действовать аккуратно и последовательно. Единственное не понял про землю гнезда. Она у меня по схеме идет не на корпус пота, а на крайний контакт
« Последнее редактирование: Января 25, 2017, 20:28:48 от Кот-Пилюн »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91402
  • Репутация: +10302/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Схема распайки EMG
« Ответ #32 : Января 25, 2017, 20:29:55 »
Цитата: Кот-Пилюн от Января 25, 2017, 20:26:11
Да, буду действовать аккуратно и последовательно. Единственное не понял про землю гнезда. Она у меня по схеме идет не на корпус пота, а на крайний контакт

Внимательно посмотри, этот контакт соединяется с корпусом пота и общей землей. Вот тут и есть основная ошибка.

Оффлайн Кот-Пилюн

  • Опытный
  • ****
  • Сообщений: 742
  • Репутация: +140/-19
Re: Схема распайки EMG
« Ответ #33 : Января 25, 2017, 21:39:41 »
AZG, Ура! Заработало! Спасибо!  Действительно дело было в земле. Я еще думал: как-то странно, она уходит на контакт пота просто...

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91402
  • Репутация: +10302/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Схема распайки EMG
« Ответ #34 : Января 25, 2017, 22:09:44 »
Кот-Пилюн,  :alc: Рад помочь!

Оффлайн Poosh

  • Опытный
  • ****
  • Сообщений: 566
  • Репутация: +147/-7
  • In Flames We Trust
Re: Схема распайки EMG
« Ответ #35 : Января 25, 2017, 22:26:51 »
Цитата: Человек без имени от Января 18, 2012, 21:56:34
Я когда себе ставил ежа, 25КОм был только В, я его взял, поставил и никакого дискомфорта не почуствовал. Но мне была нужна только громкость.

Линейный/логарифмический - всё это для аудиофилов, я бы везде линейный ставил и пофиг

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91402
  • Репутация: +10302/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Схема распайки EMG
« Ответ #36 : Января 25, 2017, 22:41:39 »
Линейный - резкий. Крайне редко кто на такое соглашается.

Оффлайн Poosh

  • Опытный
  • ****
  • Сообщений: 566
  • Репутация: +147/-7
  • In Flames We Trust
Re: Схема распайки EMG
« Ответ #37 : Января 25, 2017, 22:43:25 »
Цитата: AZG от Января 25, 2017, 22:41:39
Линейный - резкий. Крайне редко кто на такое соглашается.

С появлением безпайки уже большенство перестало вникать в эти вопросы, я думаю

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91402
  • Репутация: +10302/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Схема распайки EMG
« Ответ #38 : Января 25, 2017, 22:51:34 »
Цитата: Poosh от Января 25, 2017, 22:43:25
С появлением безпайки уже большенство перестало вникать в эти вопросы, я думаю

У ЕЖЕй по умолчанию тоже логарифм :)

А беспайка - тут уже встает вопрос, что у некоторых все это безобразие или собрано через Ж или начинает со временем глючить. Все же дешевые комповые разъемы не самое лучшее решение.
