Схема стратокастера Fabio
« : Июня 12, 2022, 18:26:57 »

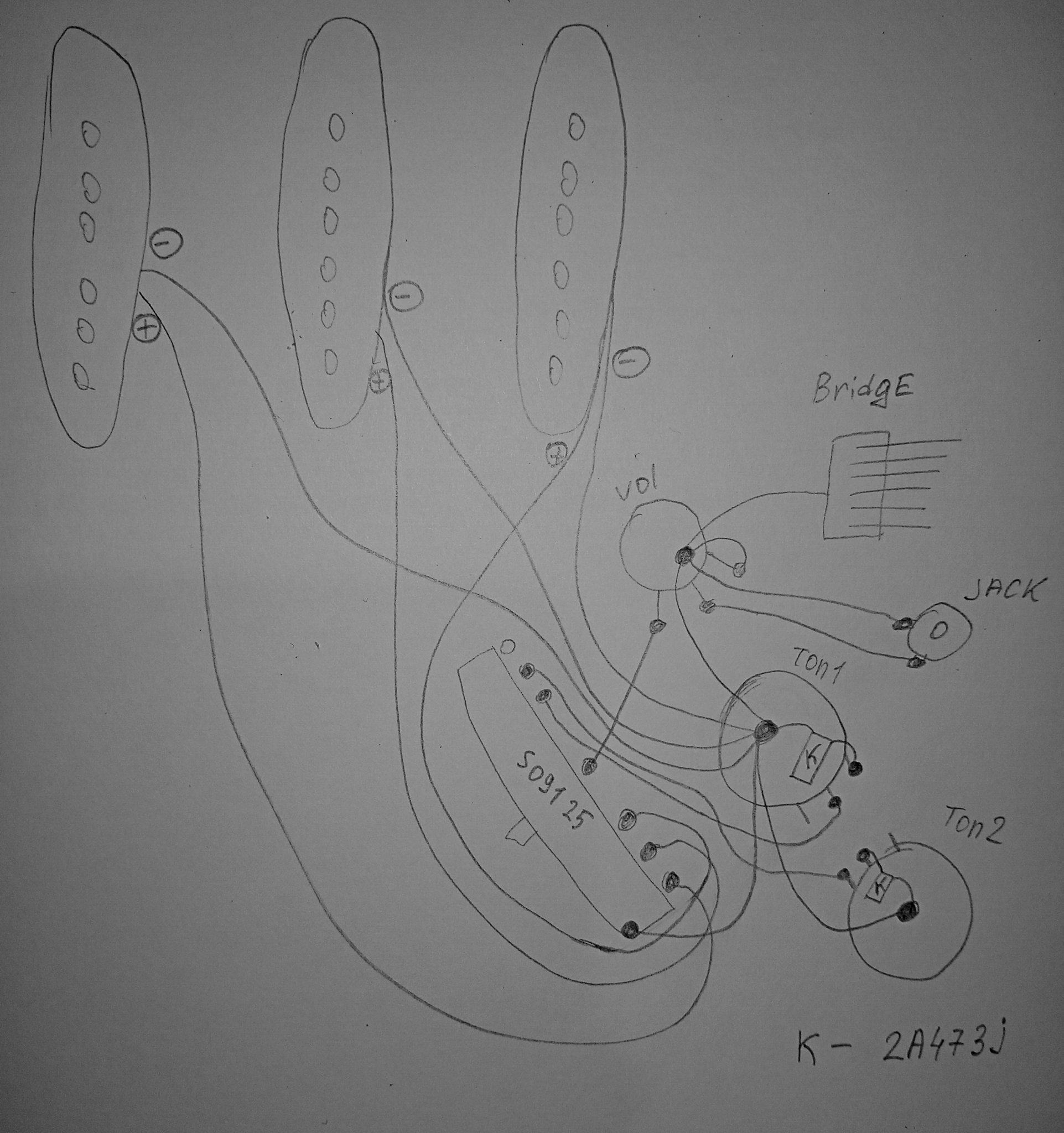

Всем привет. Кто может ответить? Рабочая эта схема или нет? С покупки новой гитары ручки тона не работают.

Оффлайн racecarwrecker

  • Ветеран форума
  • ******
  • Сообщений: 3450
  • Репутация: +1232/-1
    • Моноскоп N
Re: Схема стратокастера Fabio
« Ответ #1 : Июня 12, 2022, 18:47:26 »
TheVadimW, Тон на всех датчиках не работает? Вообще схема рабочая, если нужно, чтобы тон работал и на бридже, подпаяй перемычку на переключателе между зеленым проводом и незадействованным выводом.

Оффлайн TheVadimW Автор темы

  • Новичок
  • *
  • Сообщений: 2
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Схема стратокастера Fabio
« Ответ #2 : Июня 12, 2022, 20:55:55 »
Да, тон ни где не работает.

Оффлайн racecarwrecker

  • Ветеран форума
  • ******
  • Сообщений: 3450
  • Репутация: +1232/-1
    • Моноскоп N
Re: Схема стратокастера Fabio
« Ответ #3 : Июня 13, 2022, 08:16:24 »

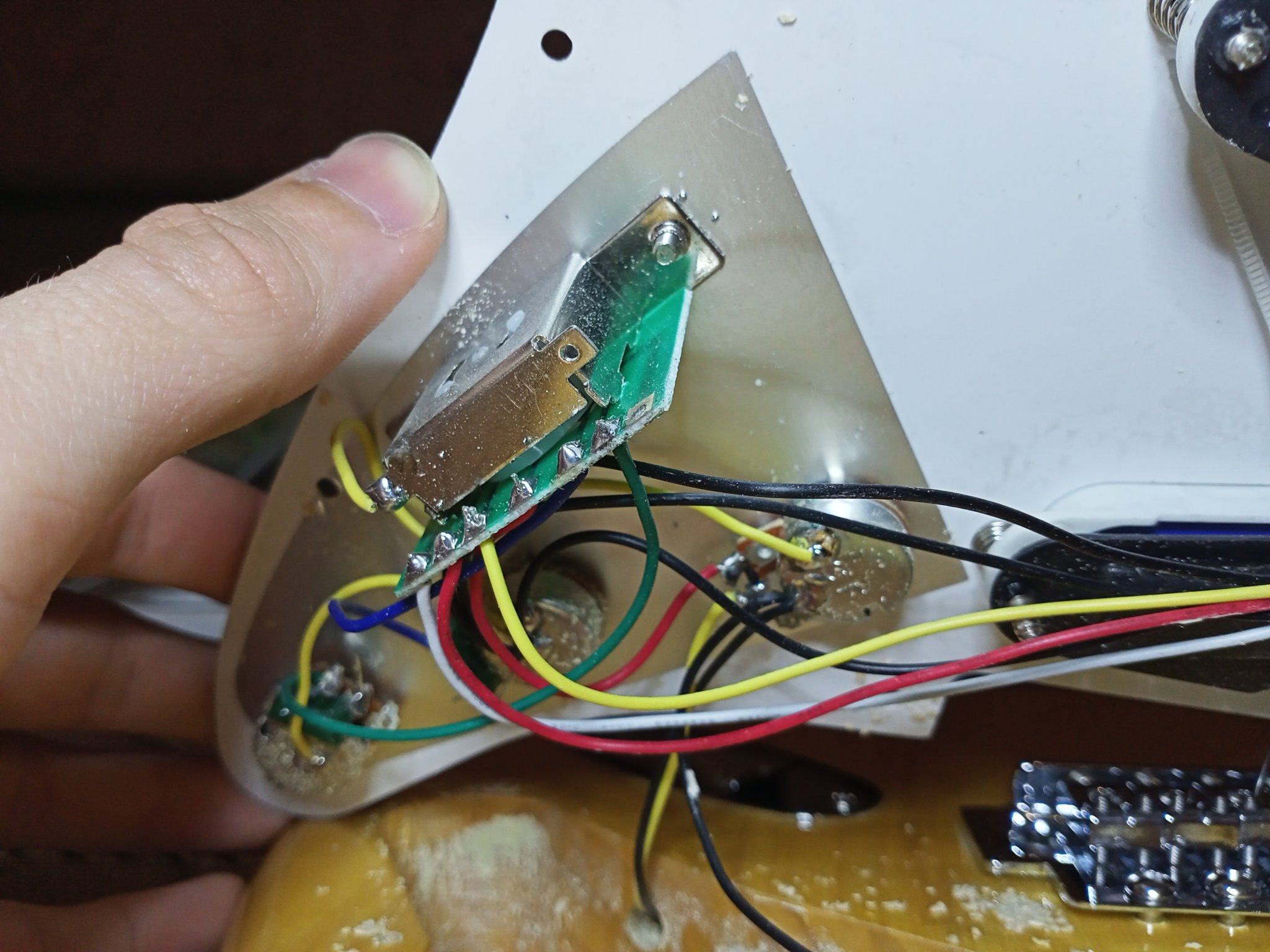

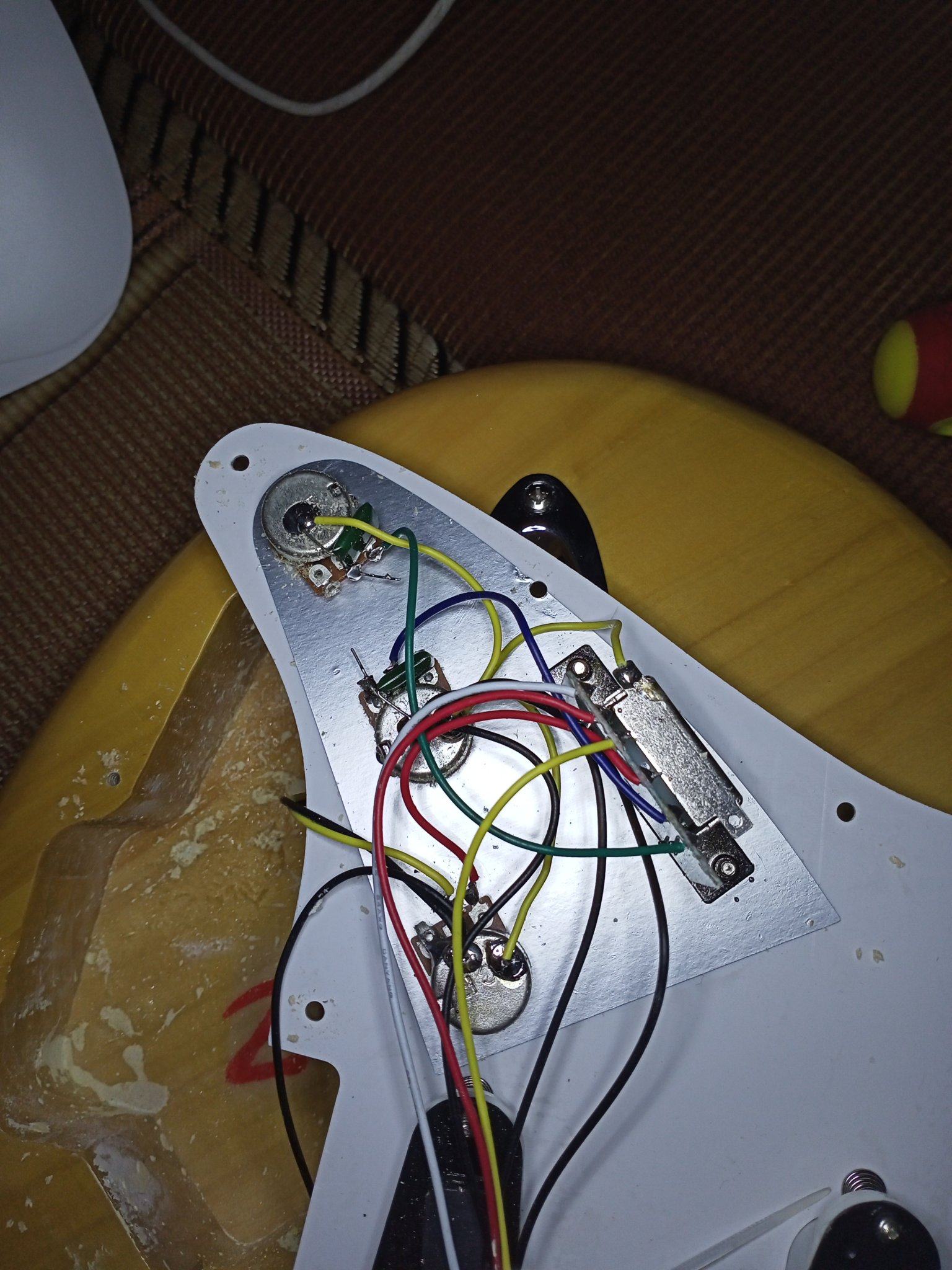

TheVadimW, тогда прозванивать надо всю эту китайскую пайку и потенциометры проверять на работоспособность. Может непропай или наоборот припоя перелили и замкнули. Провода опять же сопливые, также надо проверить. Если гитара новая, на гарантии и куплена в местном музмаге - стоит отдать на диагностику и ремонт.
