Автор Тема: Смена 3х на 5и позиционный переключатель  (Прочитано 1398 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Lionich Автор темы

  • Новичок
  • *
  • Сообщений: 11
Смена 3х на 5и позиционный переключатель
« : Апреля 25, 2010, 00:35:19 »
Народ как сменить переключатель на страте с трех на пяти позиционный ,купил наверное  не самую удачную переключалку,там 7 контак тов в ряд (с лево на право от 1 до 7 ) что куда подсоединить?)

Оффлайн Genrih

  • Эксперт
  • *****
  • Сообщений: 2277
  • с уважением, Генрих...
Re: Смена 3х на 5и позиционный переключатель
« Ответ #1 : Апреля 25, 2010, 07:11:11 »
Прозвони что с чем замыкаеться, запиши эти положения и вперед - паяльник в руки, пивка чтоб работа спорилась и паяй ;)
Удачи

Оффлайн baitmen

  • Опытный
  • ****
  • Сообщений: 638
Re: Смена 3х на 5и позиционный переключатель
« Ответ #2 : Апреля 25, 2010, 07:30:27 »
http://www.stewmac.com/shop/Electronics,_pickups/Components:_Switches_and_knobs/Megaswitches/Megaswitch_P-Model.html?tab=Instructions#details
Обязательно обращать внимание, что контакт под винт не является одним из 7 номеров и не используется.
« Последнее редактирование: Апреля 25, 2010, 07:34:24 от baitmen »

Оффлайн Lionich Автор темы

  • Новичок
  • *
  • Сообщений: 11
Re: Смена 3х на 5и позиционный переключатель

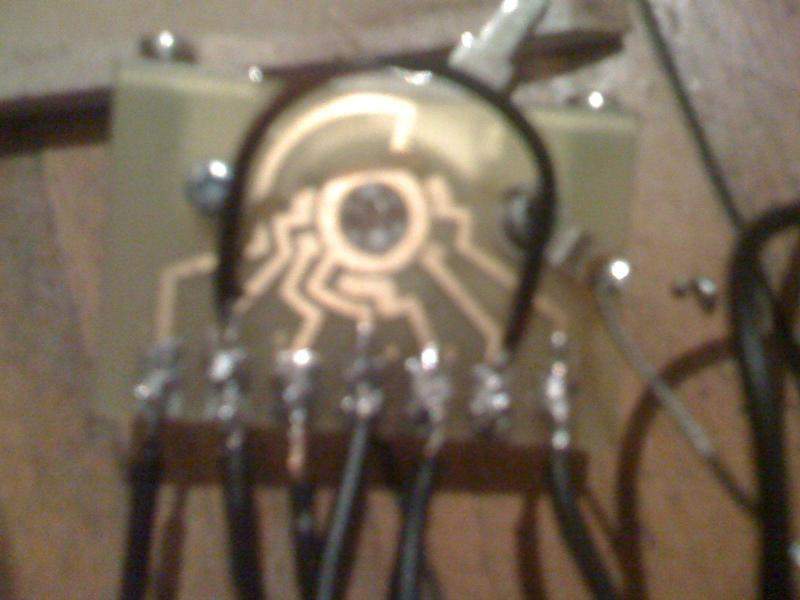

« Ответ #3 : Апреля 25, 2010, 15:11:23 »

Оффлайн Genrih

  • Эксперт
  • *****
  • Сообщений: 2277
  • с уважением, Генрих...
Re: Смена 3х на 5и позиционный переключатель
« Ответ #4 : Апреля 25, 2010, 17:24:20 »
если мне не изменяет память, на 1,2,3 контакты паять сигнальные провода, на 4 выход на громкость. всю землю свести в одной точке.

Оффлайн baitmen

  • Опытный
  • ****
  • Сообщений: 638
Re: Смена 3х на 5и позиционный переключатель
« Ответ #5 : Апреля 25, 2010, 19:53:42 »
http://www.stewmac.com/shop/Electronics,_pickups/Components:_Switches_and_knobs/Megaswitches/Megaswitch_E-Model.html?tab=Instructions#details
3 single-coils

Point # Wire assignment
1 middle pickup hot wire
2 neck pickup hot wire
3 output to volume pot
4 empty
5 empty
6 solder jumper to 7
7 bridge pickup hot wire
