Автор Тема: Тихо работает бриджевый звукосниматель  (Прочитано 5345 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Константин Алебардин Автор темы

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Всем привет. Итак ситуация такая: недавно заменил стандартные звукосниматели на бюджетном-китайском Ibanez les paul на фокинские хот бриз(хамбакеры). Заметил, что между звучками есть заметная разница в громкости - бриджевый звучит намного тише(аудиофайл приложу). После того как открыл для себя регулировку высоты звучков :) сетуация немного исправилась (по крайней мере я начал его нормально слышать), но проблема осталась. Паял мне не гитарный специалист, а спец в электронике, по схеме, приложенной к хамбакерам. Потенциометры тоже были заменены на новые. Я знаю, что на форуме есть похожая тема, однако тому человеку помогла прочистка контактов, мне это не помогло, заливал жидкостью для чистки контактов cleaner. Да, потенциометры функционируют, прибавляют-убовляют. Помогите, плиз.

Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8106
  • Репутация: +2201/-28
  • GuitarPlayer.Ru fan!
Re: Тихо работает бриджевый звукосниматель
« Ответ #1 : Ноября 10, 2019, 22:57:08 »
"Звонить" сигнальные провода на предмет замыкания на графитовый экран - при таком варианте как раз просаживается громкость.

Оффлайн Denn

  • Ветеран форума
  • ******
  • Сообщений: 3316
  • Репутация: +4084/-54
  • είμαι ο μουσικός και ο ραδιομηχανίκός
Re: Тихо работает бриджевый звукосниматель
« Ответ #2 : Ноября 11, 2019, 11:04:47 »

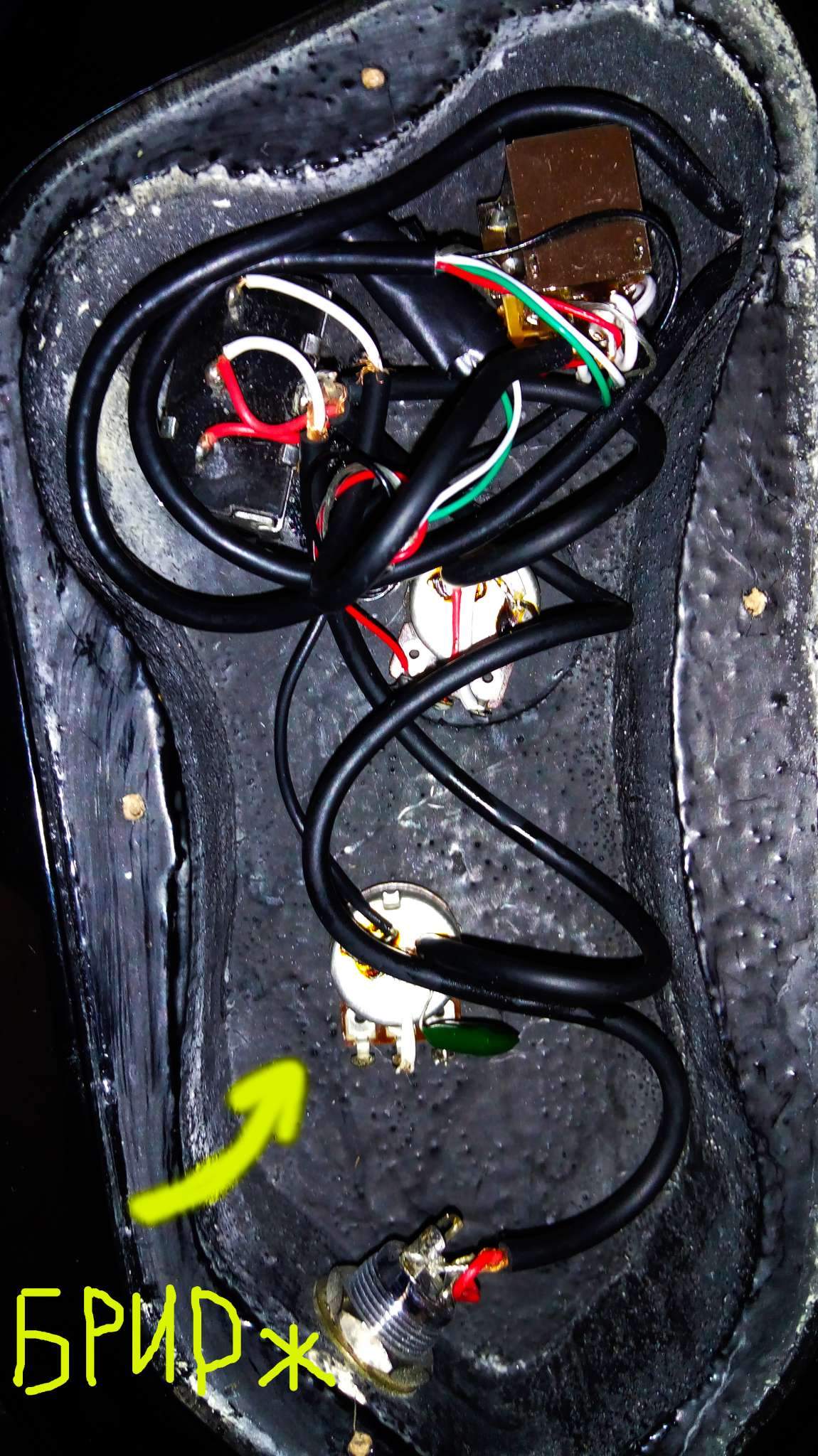

Если на фото стрелкой показан регулятор громкости бриджевого датчика, тогда проблема очевидна - конденсатор тона (зелёный "орбит") там неуместен - он и "просаживает звук".

Оффлайн Константин Алебардин Автор темы

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Тихо работает бриджевый звукосниматель
« Ответ #3 : Ноября 11, 2019, 17:17:22 »
Цитировать
Если на фото стрелкой показан регулятор громкости бриджевого датчика, тогда проблема очевидна - конденсатор тона (зелёный "орбит") там неуместен - он и "просаживает звук".
Да это бриджевый регулятор. У меня тоже была подобная мысль, но так как ничего в этом не понимаю думал так надо. В общем попробую -отпишусь.

Оффлайн Сиреневый обман

  • Ветеран форума
  • ******
  • Сообщений: 3490
  • Репутация: +980/-34
  • Супергерой Человек-Ibanez
Re: Тихо работает бриджевый звукосниматель
« Ответ #4 : Ноября 11, 2019, 20:54:08 »
У меня тоже была подобная мысль, но так как ничего в этом не понимаю думал так надо.
Пардон, но фраза сильная.  :D

Оффлайн slonjara

  • Эксперт
  • *****
  • Сообщений: 1289
  • Репутация: +85/-1
  • Эх щас наваляю........
Re: Тихо работает бриджевый звукосниматель
« Ответ #5 : Ноября 11, 2019, 21:41:10 »
Для начала бы проверил правильность распайки катушек, потом можно попробовать соединить выход бриджевого датчика сразу на выход, чтобы не думалось про датчик и искать проблему в начинке. Может и на графитовый экран замыкание, симптомы очень похожи

Оффлайн Shade

  • Живу на форуме
  • *******
  • Сообщений: 37099
  • Репутация: +3943/-666
  • Гитарный мастер Сураев
Re: Тихо работает бриджевый звукосниматель
« Ответ #6 : Ноября 12, 2019, 21:05:49 »
Просадка сигнала на графит или закоротки/косяки самой распайки

Оффлайн Константин Алебардин Автор темы

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Тихо работает бриджевый звукосниматель
« Ответ #7 : Ноября 23, 2019, 21:43:20 »
Пока что попробовал только удалить конденсатор с бриджевого потенциометра - ничего не изменилось. А вот еще вопрос: обратите внимание на тонкий провод, идущий из корпуса на брид.потенц., что за провод и почему идет только туда?


Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89904
  • Репутация: +9866/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Тихо работает бриджевый звукосниматель
« Ответ #8 : Ноября 23, 2019, 21:49:44 »
При такой посадке поты очень легко контачат на графит. Написали же выше - проверить.

Тонкий провод - земля бриджа.

Оффлайн Константин Алебардин Автор темы

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Тихо работает бриджевый звукосниматель
« Ответ #9 : Ноября 24, 2019, 21:08:18 »
Потенциометр не контачил, а вот вход гитары похоже да! Когда я вытащил его из корпуса проблема пропала. Спасибо огромное всем отозвавшимся.

Оффлайн Константин Алебардин Автор темы

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Тихо работает бриджевый звукосниматель
« Ответ #10 : Ноября 28, 2019, 19:34:23 »
-
« Последнее редактирование: Декабря 05, 2019, 21:10:47 от Константин Алебардин »

Оффлайн velops

  • Новичок
  • *
  • Сообщений: 27
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Тихо работает бриджевый звукосниматель
« Ответ #11 : Января 08, 2020, 00:03:38 »
Всем привет. Похожая проблема только с ЕМГ 81.  Этот звучок 2001 года, достался на халяву от товарища.
Проблема в том, что кагбудто датчику не хватает выхлопа, на дисторшине едва подгруженный звук, и есть хлопки при средней и сильной атаке струны, датчик фонит, но когда касаешся  струн фон утихает. К слову сказать, на прежнем датчике (ноунейм китаец, рельсовый хамбакер), все было нормально с выхлопом,  гейн даже на половину не выкручивал, а тут емг вроде как)). Подключал как через потенциометр (25к) так и на прямую, один хрен))) Батарейка новая, напряжение замерял. Может в датчике сдох усилитель?) Если это так, то можно ли его заменить?)) И вообще как проверить рабочий ли датчик??))
 Подключаюсь через преамп амт P2, там гейна завались, но при выкрученной ручке гейна, чуть чуть подгруженный звук на выходе и хлопки при сильной атаке, игрался с положениями датчика, особых изменений нет, хлопки есть, но менее выраженные))

Всем заранее спасибо за ответы)

« Последнее редактирование: Января 08, 2020, 00:52:20 от velops »

Оффлайн Shade

  • Живу на форуме
  • *******
  • Сообщений: 37099
  • Репутация: +3943/-666
  • Гитарный мастер Сураев
Re: Тихо работает бриджевый звукосниматель
« Ответ #12 : Января 08, 2020, 12:28:45 »
Проверяй правильность коммутации, подключения датчика и пайку саму
Можно еще коротнуть при пайке сам выводной провод от датчика, перегрев его паяльником

Оффлайн Barbarossa

  • Частый посетитель
  • **
  • Сообщений: 222
  • Репутация: +12/-5
  • Рыжебородый
Re: Тихо работает бриджевый звукосниматель
« Ответ #13 : Сентября 25, 2020, 18:16:56 »
Привет, у меня схожая проблема, бриджевый датчик ощутимо слабее/тише звучит, распайка вообще в каком-то жутком состоянии (гитару задешево забрал, кто-то в ней от души ковырялся), вопросы, собственно следующие:

1. Датчики разные, не из одного комплекта, они должны быть как-то сбалансированы? Ну по сопротивлению например? Какие типичные цифры должны быть на среднестатистических хамбакерах в неке и бридже?

2. Может на бридже быть ОЧЕНЬ МНОГО высоких частот (прям уши режет, на клине ещё терпимо, кранч уже всё, невозможно) из-за кривой распайки? Ну и одновременно с этим очень тихий он.

Оффлайн guitman

  • Эксперт
  • *****
  • Сообщений: 1121
  • Репутация: +56/-5
  • |------ROCK------|
    • Astarl Space
Re: Тихо работает бриджевый звукосниматель
« Ответ #14 : Сентября 25, 2020, 19:56:21 »
У меня ситуация интересней. Заменил на стратокастере звучки на фокины саботьюр. Стратокастер превратился в "Лес Пол". А потом так же куда-то стала пропадать громкость.
В результате диагностики обнаружил, что барахлит переключатель. Я его разбирал, чистил. Собрал вроде норм, но проблема осталась. Его чуть дернешь, звук идет норм и снова пропадает. Хотел заменить, но поиски привели к весьма неожиданным результатам. Самый дешевый переключатель за 1400 руб. Более дешевые аналоги куда-то пропали (((
