Автор Тема: Восстановление резьбы в станине Schaller Floyd Rose  (Прочитано 2158 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн mikothop Автор темы

  • Частый посетитель
  • **
  • Сообщений: 245
  • Репутация: +65/-1
Всем привет! Хочу поделиться своим опытом восстановления резьбы на Шаллер Флойд.
ИМХО проблема довольно актуальная - сам сталкивался не менее 5 раз на различных гитарах.
Просто очень много крутых гитар конца 80х- начала 90х были упакованы именно таким Шаллер Флойдом
(Цинковая станина со стальными ножами). И , как правило в паре отверстий станины, в которые вкручивается винт -фиксатор седла , резьба бывает сорвана ( как правило 1я и 2 струна). Причина банальна - корявые, но крэпкие руки предыдущих владельцев. Ну и плохая дружба стального винта с резьбой в цинке.  Это уже потом немцы догадались запрессовывать в станину стальные вкладыши с резьбой.
А до того на моих любимых Хамерах Кали и Чапарраль, а также на многих классных Джексах и Чарвелах
была вот такая, пардон, херня. Как следствие, отстроить мензуру инструмента было невозможно. :7:
Идея с заменой меня не очень вдохновляла.

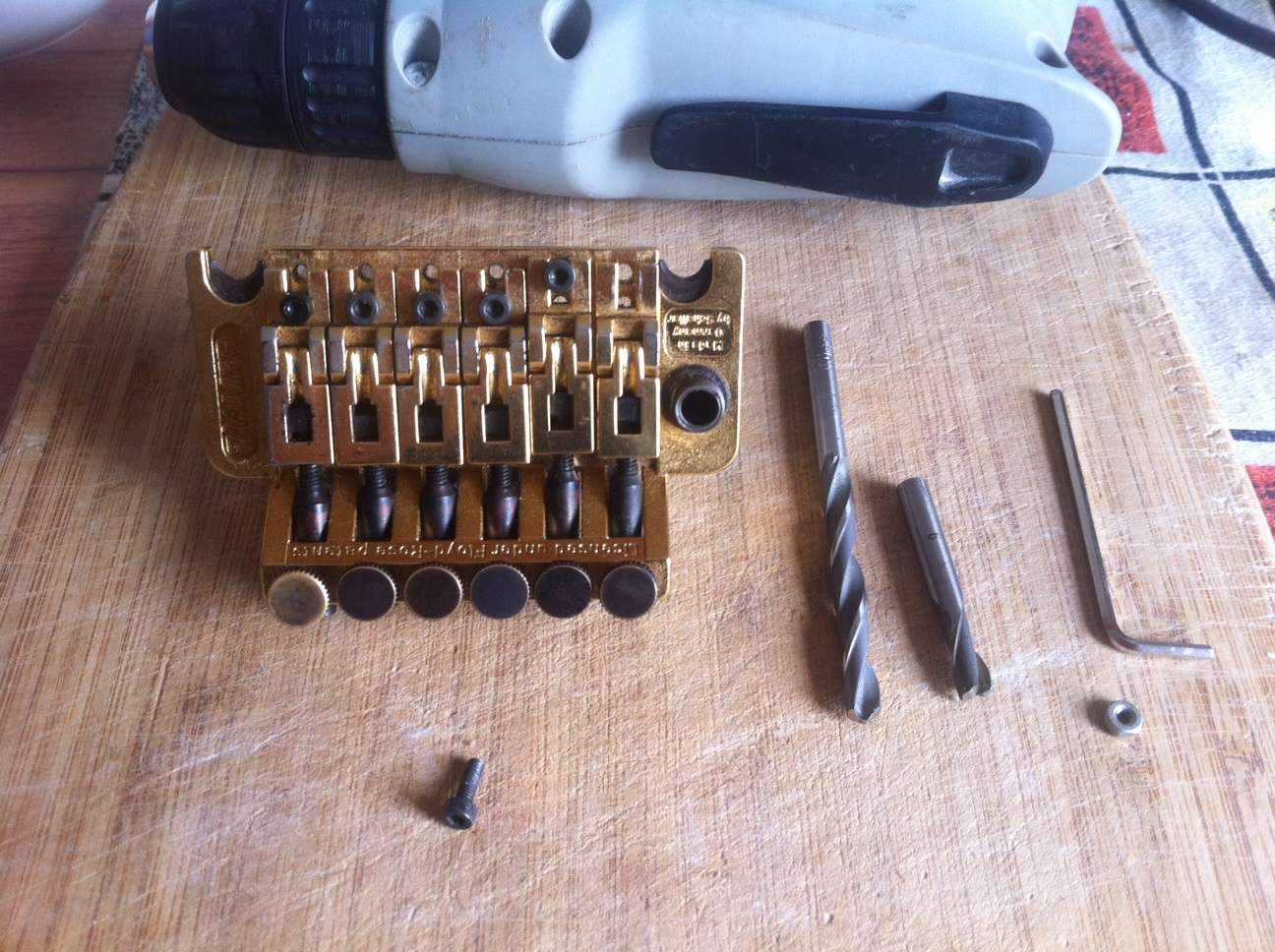

Итак, что можно с этим сделать,  и что для этого нужно.
1. Дрэль (желательно электрическая)
2. Сверло 6 мм и пальчиковая фреза 6мм ( в идеале, но можно и без нее)
3.Штангенциркуль
4. Гайка с резьбой на 3 мм
5. Голова, руки , 10 мин времени

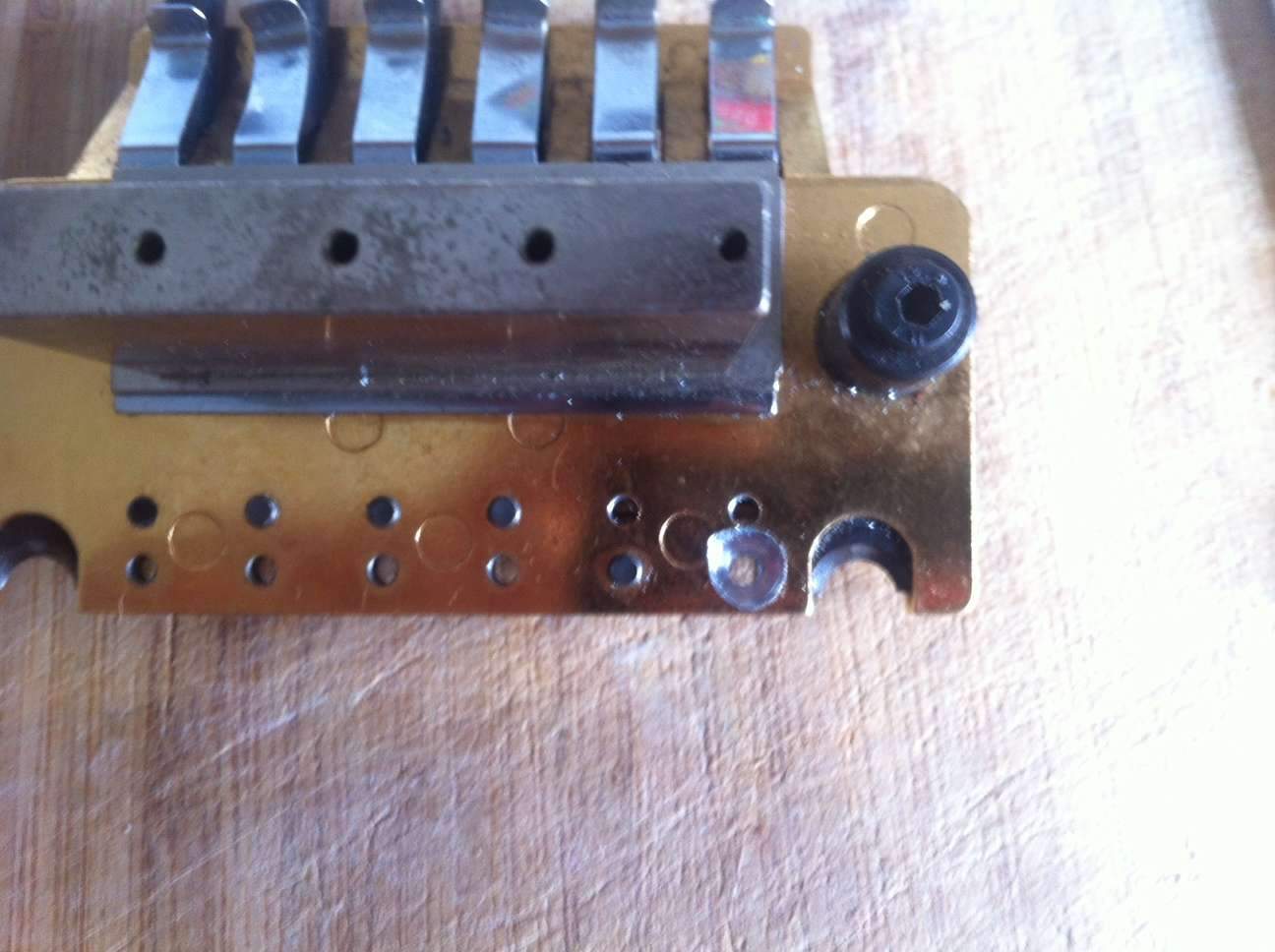

Начинаем с того, что сверлом 6 мм с нижней стороны станины флойда осторожно И ОЧЕНЬ НЕСПЕША!!!!
на малых оборотах дрели рассверливаем отверстие с сорванной резьбой на глубину 3 мм ( цинк очень податлив, не нужно торопиться, иначе получим дыру 6 мм в станине)
как опция - на сверле можно сделать ограничитель из изоленты ( на расстоянии 3м от  кончика сверла)
Полученное отверстие не вполне идеально, т.к. имеет вид конуса.
Тут приходит на помощь пальчиковая ( по нормальному  -  цилиндрическая 6 мм фреза)
С ее помощью коническое углубление превращаем в цилиндрическое

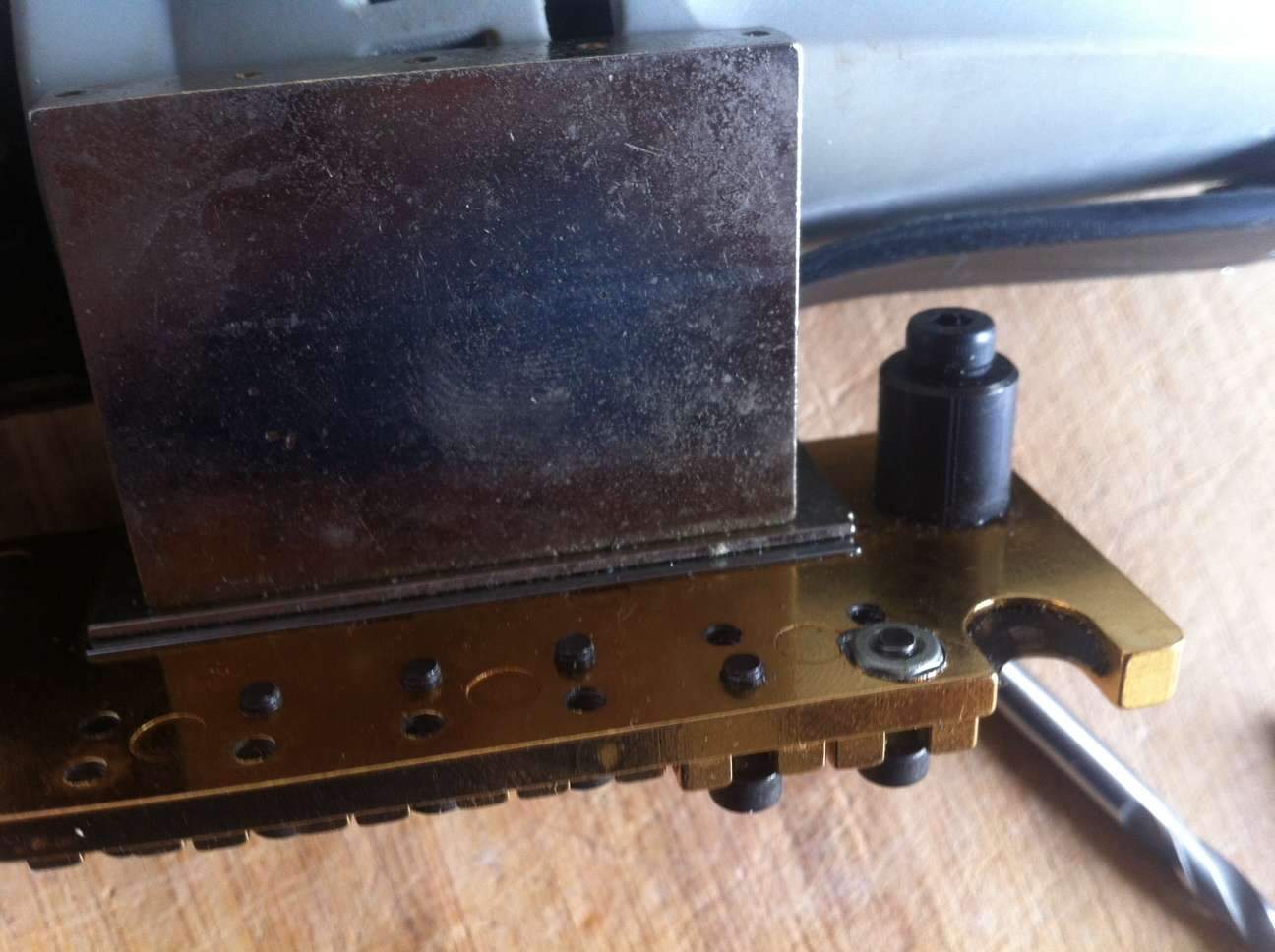

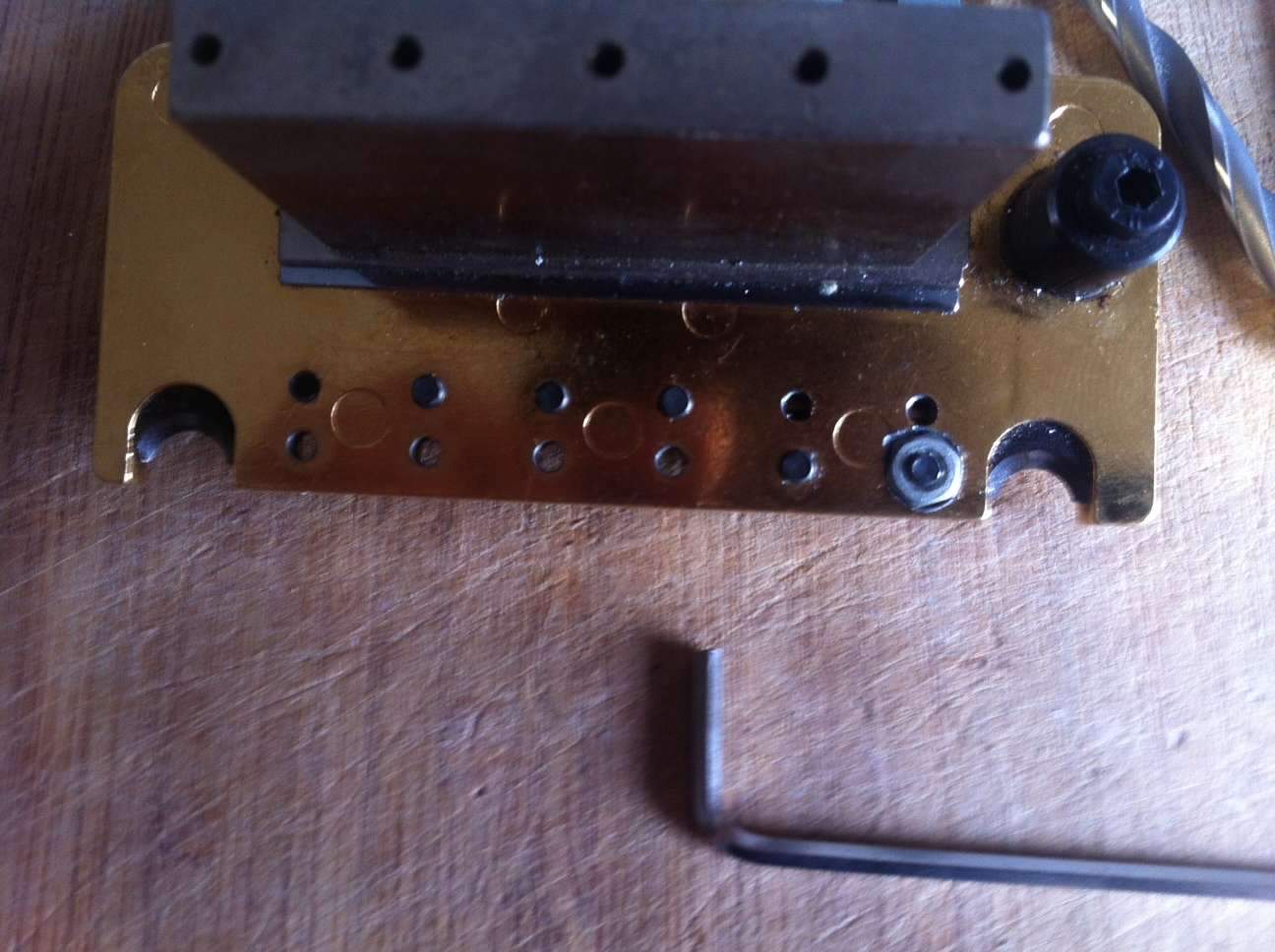

В это углубление вкладываем обычную стальную  гайку  с резьбой 3мм ( расстояние между гранями 6 мм, но обычно 6.1 , так что входит довольно плотно, и сидит не выпадая)
Ставим на место седло струны и фиксируем винтом.
Имеем нормально отстроенную мензуру.

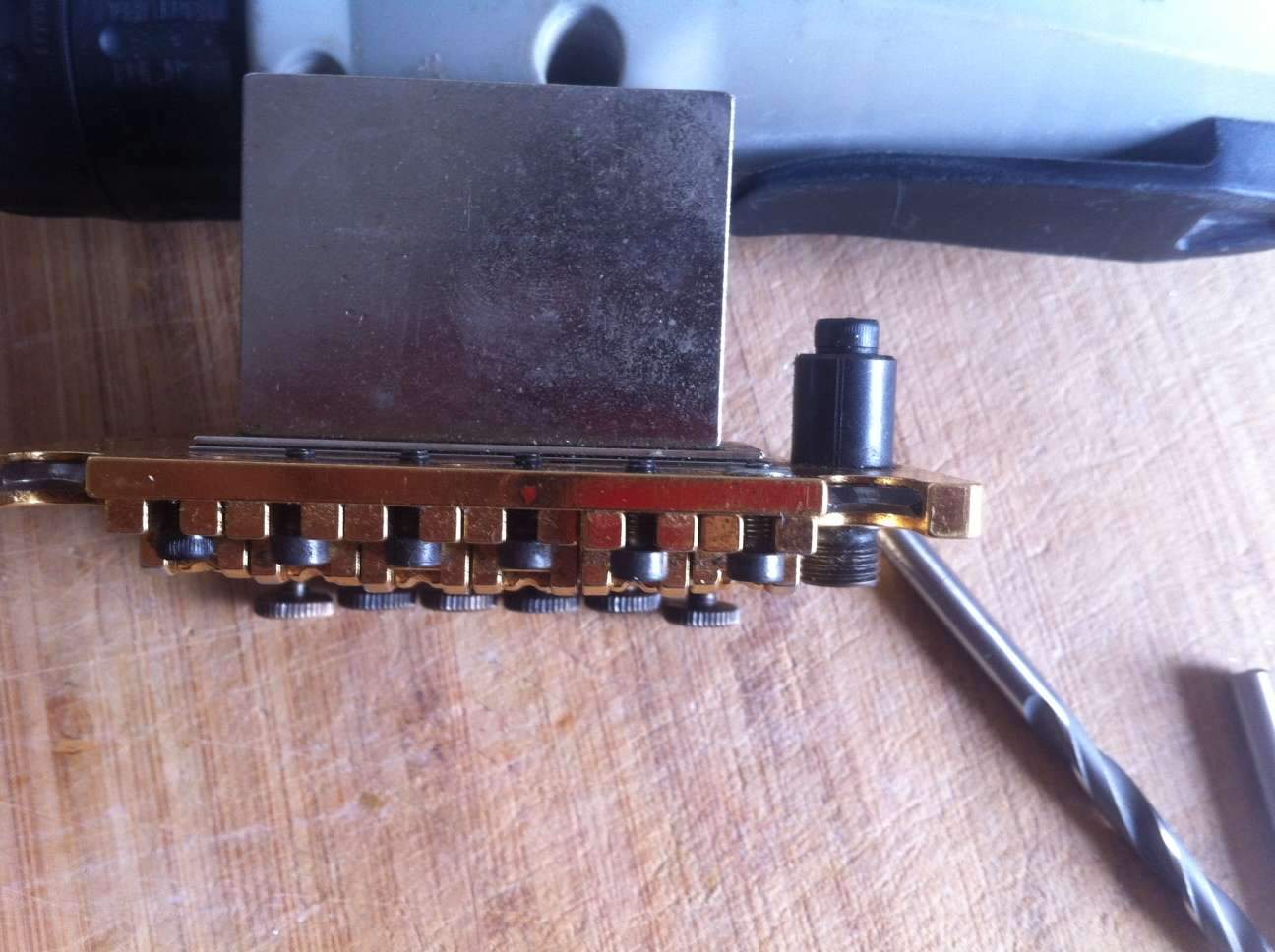

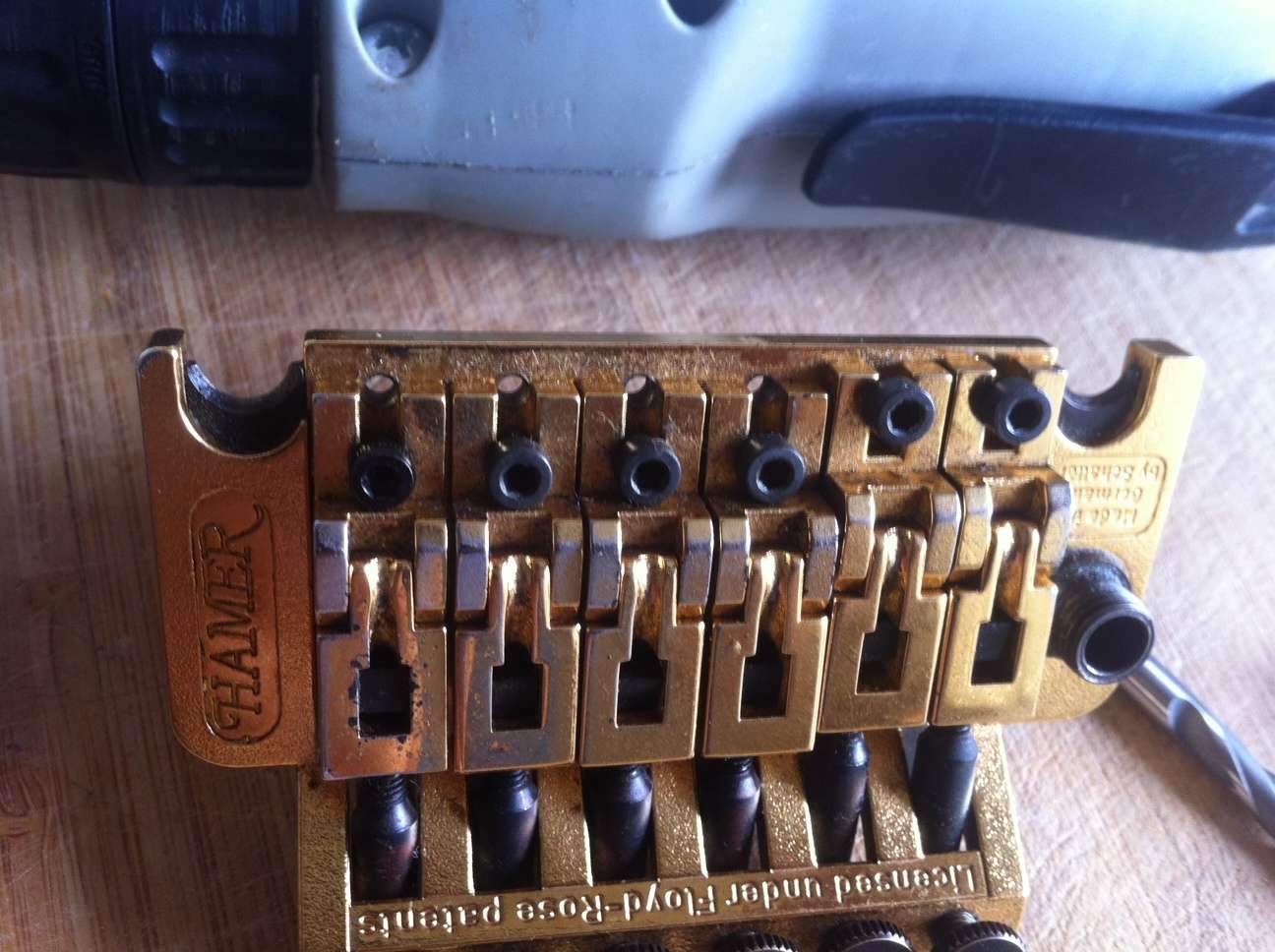

Выглядит процесс примерно так ( пациент - моя вновь приобретенная Хамер Центаура)
Надеюсь, что кому-нибудь это поможет  :)

Оффлайн jzgood

  • Новичок
  • *
  • Сообщений: 36
  • Репутация: +2/-0
  • FMX pilot
Для себя любимого лучше helicoil поставить

Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 28913
  • Репутация: +2294/-40
  • alderman of morning star
    • Malefice
В результате махинаций получаем кустарную версию Jackson JT6 из шаллера  ;D

Оффлайн mikothop Автор темы

  • Частый посетитель
  • **
  • Сообщений: 245
  • Репутация: +65/-1
В результате махинаций получаем кустарную версию Jackson JT6 из шаллера  ;D
Точно- на ЖТ-6 снизу Гайки в продольных
Пазах ( ИМХО весьма удобно. Вообще ЖТ 6 хорошо продуманный
Флойд, но тут его не сильно любят отчего- то)

Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 28913
  • Репутация: +2294/-40
  • alderman of morning star
    • Malefice
Для современных гитар (с утопленными флойдами) он слабо пригоден из-за конструкции микроподостройки, плюс больно "вязкий" что ли по звуку, верх сильнее кушает, вероятно цинковый сплав у шаллера звонче чем латунь у JT6 (сравнивал на одной гитаре).

Оффлайн Shnaps

  • Новичок
  • *
  • Сообщений: 7
  • Репутация: +0/-0
Re: Восстановление резьбы в станине Schaller Floyd Rose
« Ответ #5 : Августа 02, 2017, 14:22:58 »
Спасибо за совет,друг!У самого Hamer Diablo.Третья струна на подтяжках постоянно из-за сорванной резьбы состреливает,когда только в раж вхожу  :git:

Оффлайн mikothop Автор темы

  • Частый посетитель
  • **
  • Сообщений: 245
  • Репутация: +65/-1
Re: Восстановление резьбы в станине Schaller Floyd Rose
« Ответ #6 : Августа 03, 2017, 08:14:20 »
Спасибо за совет,друг!У самого Hamer Diablo.Третья струна на подтяжках постоянно из-за сорванной резьбы состреливает,когда только в раж вхожу  :git:
Очень рад , что мой совет оказался полезным!
Проделай все НЕСПЕША, и все будет отлично!
Удачи!

Оффлайн Shnaps

  • Новичок
  • *
  • Сообщений: 7
  • Репутация: +0/-0
Re: Восстановление резьбы в станине Schaller Floyd Rose
« Ответ #7 : Августа 03, 2017, 16:03:36 »
Благодарю!И тебе! :i_am_so_happy:

Оффлайн Алексей Е

  • Эксперт
  • *****
  • Сообщений: 2487
  • Репутация: +250/-9
Re: Восстановление резьбы в станине Schaller Floyd Rose
« Ответ #8 : Августа 07, 2017, 20:18:31 »
а потом как начнут эти гайки там внутрях проворачиваться....
я делал немножко по другому https://vk.com/album-13255307_213376674

Оффлайн Shnaps

  • Новичок
  • *
  • Сообщений: 7
  • Репутация: +0/-0
Re: Восстановление резьбы в станине Schaller Floyd Rose
« Ответ #9 : Августа 08, 2017, 14:13:36 »
Тоже вариант.Гайку,думаю,чтобы не прокручивалась,можно немного оловом залить попробовать.Или ещё чем нибудь.Неохота всё таки деревяху срезать.

Оффлайн mikothop Автор темы

  • Частый посетитель
  • **
  • Сообщений: 245
  • Репутация: +65/-1
Re: Восстановление резьбы в станине Schaller Floyd Rose
« Ответ #10 : Августа 08, 2017, 15:22:41 »
 Гайки проворачиваться не должны, если все правильно сделать и использовать качественное сверло. Сделано и проверено неоднократно. И олово ни к чему. Для того, чтобы оно за станину "схватилось" нужно эту  станину очень сильно прогреть - как при пайке.

Оффлайн Shnaps

  • Новичок
  • *
  • Сообщений: 7
  • Репутация: +0/-0
Re: Восстановление резьбы в станине Schaller Floyd Rose
« Ответ #11 : Августа 08, 2017, 15:30:18 »
 :good:

Оффлайн Алексей Е

  • Эксперт
  • *****
  • Сообщений: 2487
  • Репутация: +250/-9
Re: Восстановление резьбы в станине Schaller Floyd Rose
« Ответ #12 : Августа 15, 2017, 20:27:42 »
оловом не зальёшь. оно к силумину не приклеится

Оффлайн mikothop Автор темы

  • Частый посетитель
  • **
  • Сообщений: 245
  • Репутация: +65/-1
Re: Восстановление резьбы в станине Schaller Floyd Rose
« Ответ #13 : Августа 15, 2017, 22:17:02 »
У Шаллера станина из цинка

Оффлайн belensky

  • Эксперт
  • *****
  • Сообщений: 1616
  • Репутация: +683/-11
Re: Восстановление резьбы в станине Schaller Floyd Rose
« Ответ #14 : Августа 15, 2017, 23:48:56 »
плюс за совет, тоже сталкивался с сорванной резьбой на шаллерах, лечится тем что покупал немного длиннее болты и приклеивал вниз пластинку из нержавейки, нарезая в ней резьбу, работает отлично.

кстати на современных шаллерах уже пофиксили эту проблему, болтик вкручивается в металическую вставку которая вдавлена в станину Флойда
