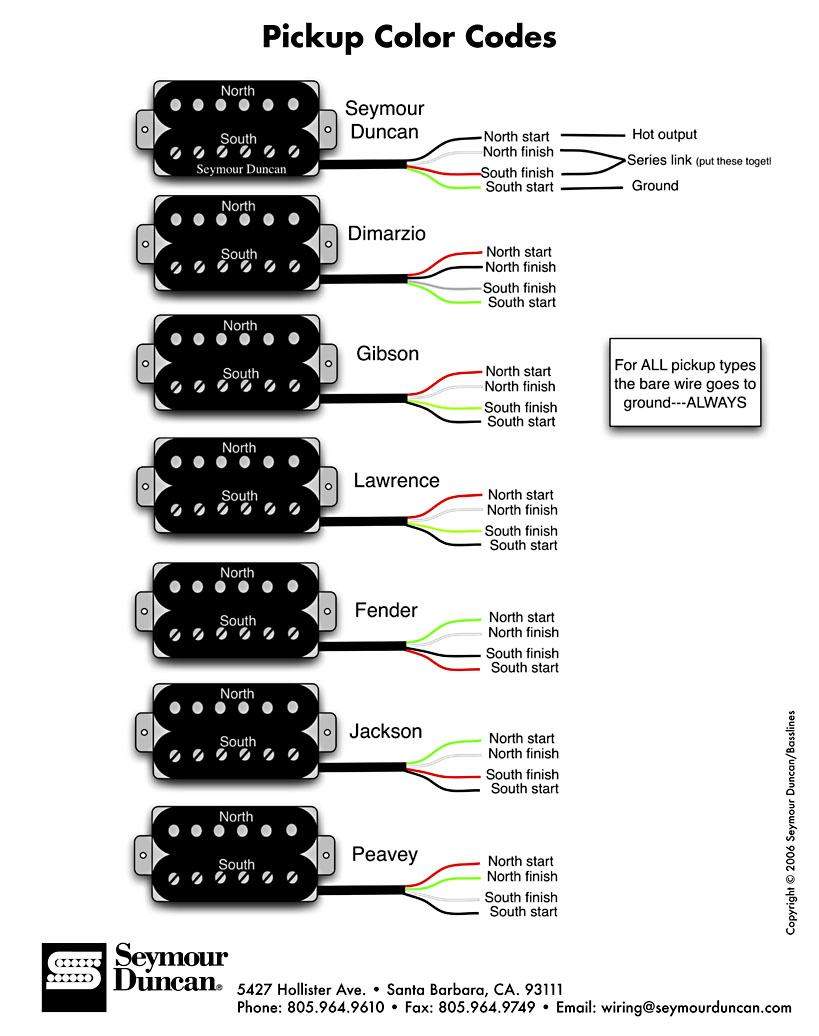

Santjagoда там вроде схема нехитрая. в хамбакере две катушки. начало первой (северной) - провод А. конец первой - B. начало второй (южной) - C. конец второй - D.
по умолчанию, конец первой (B) спаивается с концом второй (D), и для подключения хамбакера используется (A) и (С)
для отключения одной катушки из цепи, спаянные (B) и (D) соединяются с (С). таким образом, начало и конец второй катушки замыкаются и она перестает вносить свою лепту. тумблером получается просто вкл/выкл эту катушку. сеймур для своих хамбов рекомендует именно такое подлкючение.
http://www.seymourduncan.com/images/products/electric/humbuckers/501005-110.pdfа если использовать потенциометр громкости, подсоединив на его левый контакт (B) и (D), а на правый - (C), то можно дозировать количество звука от второй катушки.
вот тут некий бормотун c неправильным прикусом перебирает все возможные комбинации отсечения катушек со звуковыми примерами. примеры с картинками он также приложил - с пятой минуты примерно
Guitar Tech ::: All Possible HH Coil Split Humbucker Sounds
