Так как прослушивание музыки тема не очень имеющая отношение к гитарному делу, а захотелось поделится, создавать новую не буду, опишу все здесь. В двух словах. Я люблю слушать музыку, часто это делаю через наушники при этом имею парочку неплохих лопухов. В зависимости от ситуации источником выступает мр3 плеер, смартфон или компьютер с внешней звуковухой. Задумался о усилителе для наушников. Насобирал за время занятия электрогитарным усилением кучу разных лампешек и вот пришло время попробовать лампу в аудио. Проштудировав интернет нашел несколько интересных , простых схем. Заинтересовали две , очень похожие между собой.
Проанализировав схемы, выбрал с них по моему мнению самое стоящее. В итоге нарисовался вот такой гибрид:
В истоках полевиков убрал интегральные источники тока (микросхема LM), так как посчитал что для лампового звука они лишние. Лампу использовал импортную ЕСС81 от RFT. Скажу сразу, обычные 12ax7 и ECC83 при 12 вольтах работать не будут.
Звук усилителя очень удивил. Красивое и прозрачное звучание, плотные и мощные басы , заговорил как аудиофилитик

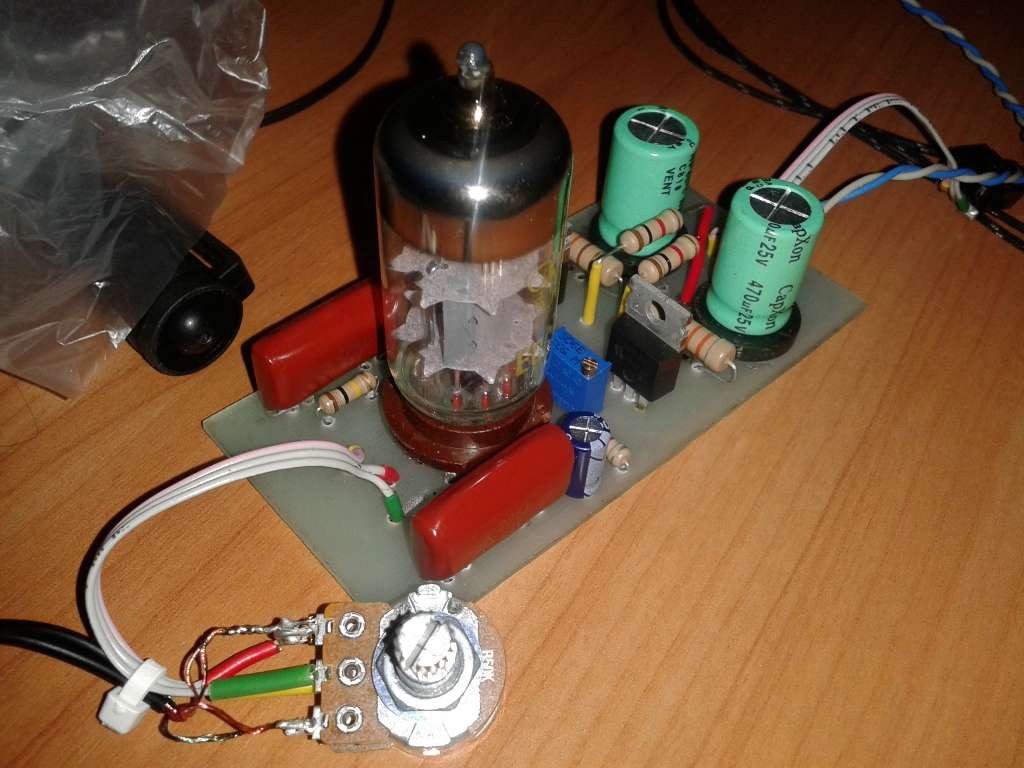

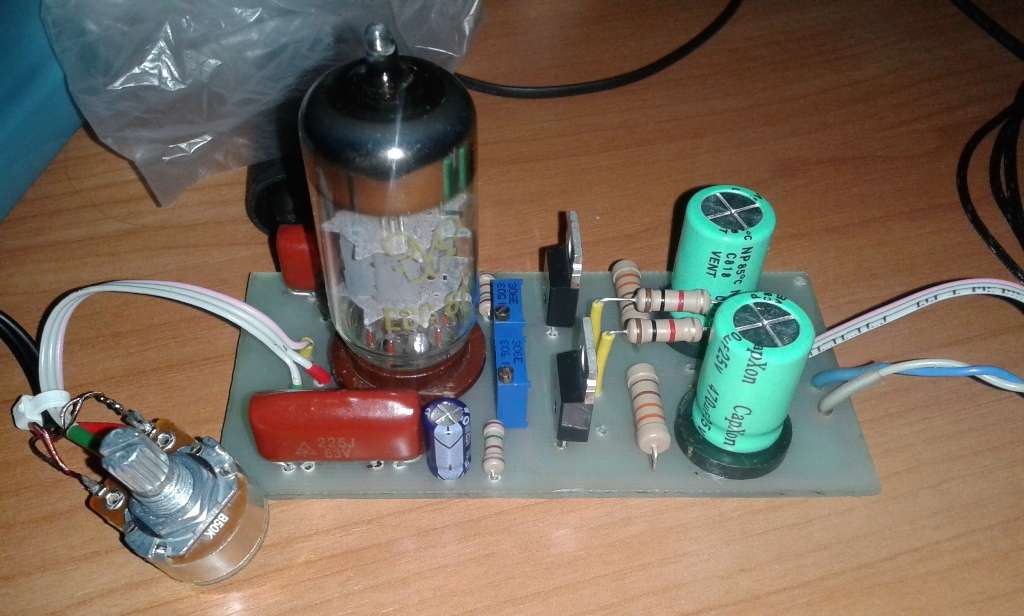

. Пробовал включать наушники в внешнюю звуковуху с встроенным усилителем и сразу переключал на свой гибрид, позитив налицо. Переслушал часть своей аудиотеки, услышал много нового. В общем советую к изготовлению. Настройка - выставить половину напряжения питания на резисторе 330 ом в истоке полевика. На последок пару фоток собраного на плате усилка:

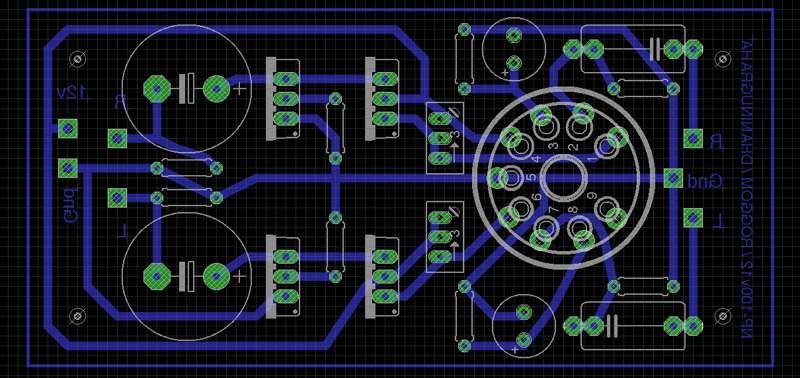

... и добавил:Может кому пригодится , плата в PDF
