Меандра в архиве не узрил...

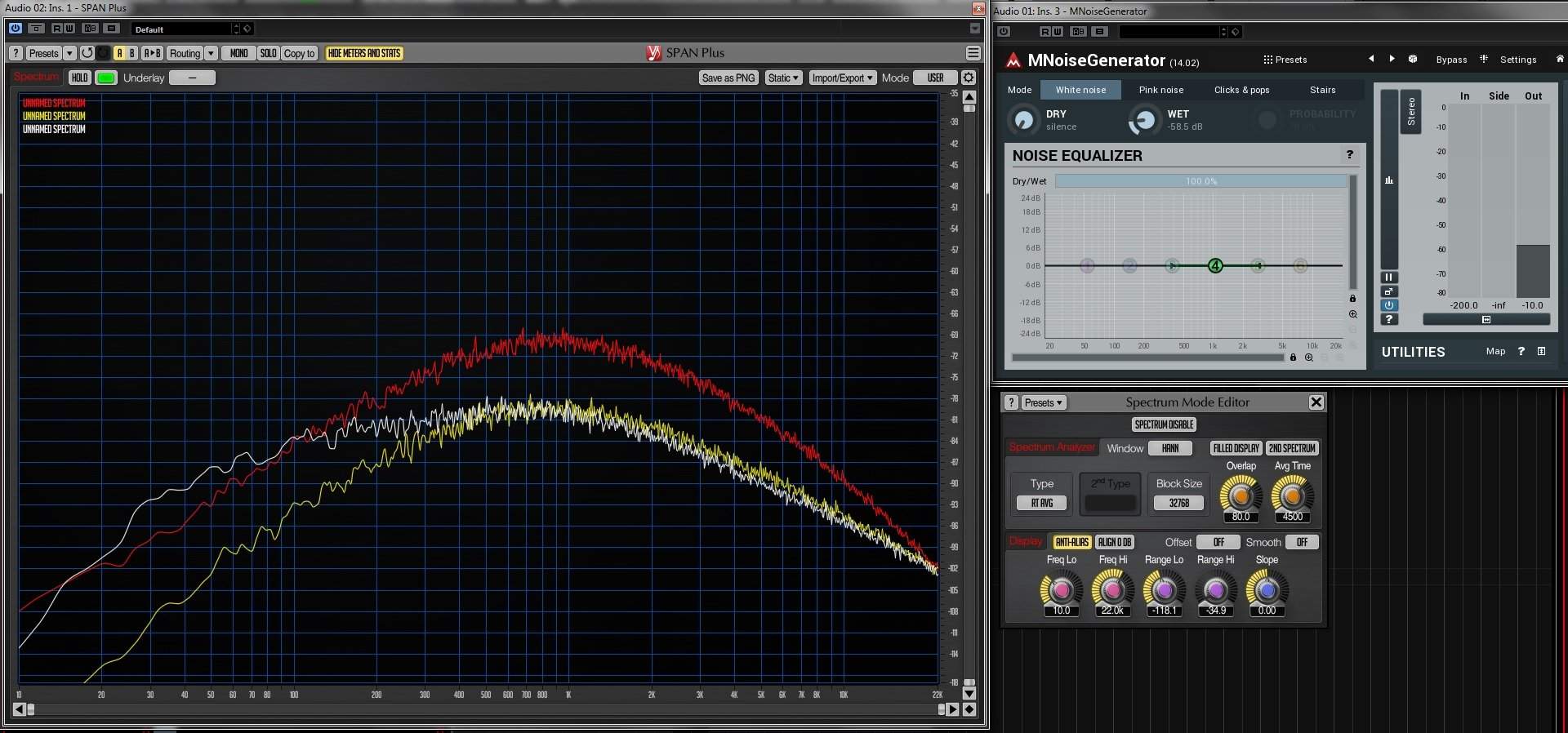

... и добавил:Еще не выяснено как меняется степень фильтрации при одинаковом положении ручки гейна (скажем - посредине), но разных входных уровнях сигнала
Т.е. присутствует ли некий эффект динамичности фильтрации или он статичен, меняется только при вращении ручки...
Динамичность фильттрации может быть, как я понял, к примеру, из-за эффекта Миллера, когда переменный КУ влияет на изменение емкостей и обусловленная ими фильтрация становится тоже изменчивой

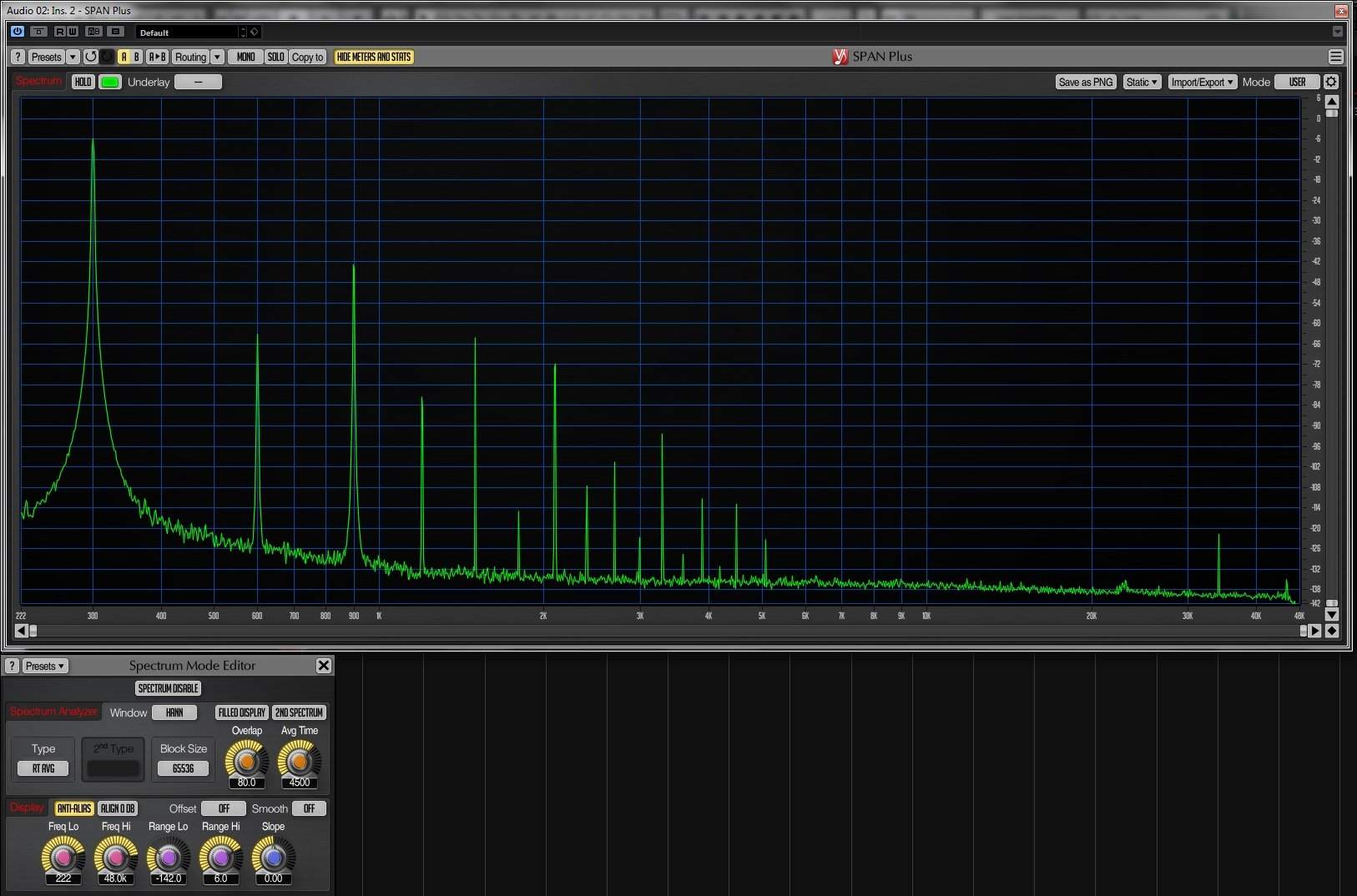

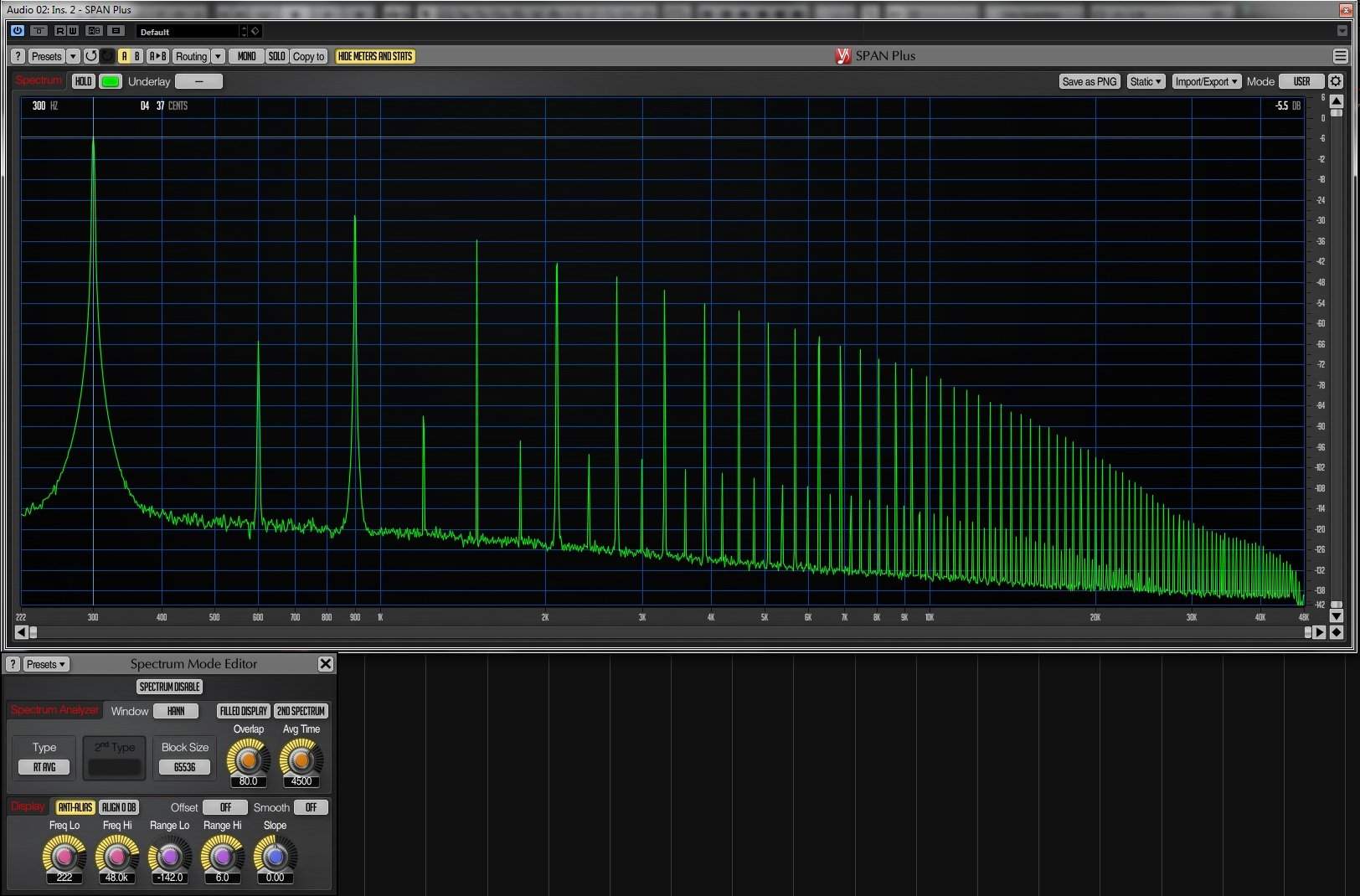

От гейна меняется длина "хвоста" гармоник.
Ну, это, походу, обычное дело при мягких ограничениях.

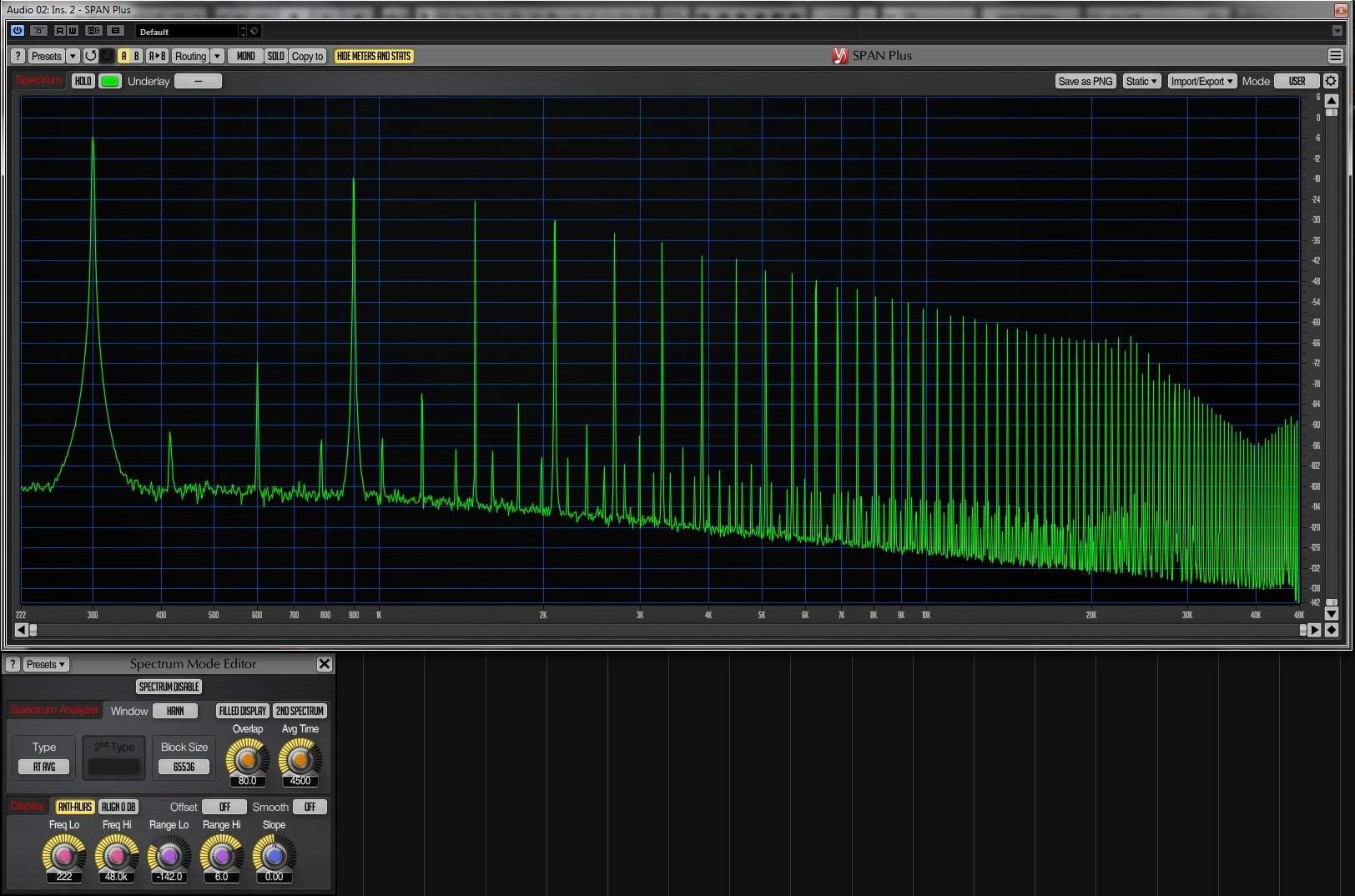

Когда гейн начинает зашкаливать - любое мягкое ограничение таки становится более жестким, и хвост гармоник удлиняется.........................
Но на мой взгляд, судя по картинкам, соотношение гармоник меняется таки.
Что тоже понятно и обычно - ассиметрия ограничений при зашкале - уменьшается - огр. становится более симметричным - нечетные начинают расти больше чем четные
Также, к примеру, если прогнать через ламповый каскад - когда есть только сеточное огр. то четные гармоники велики, а когда по увеличении гейна есть и неслабая отсечка, то соотн. четных/нечетных может быть уже несколько иным...
Впрочем, в лампе сама ассиметрия ВАХ также дает четные гармоники, т.е. ситуация сложнее
