Не, лампы и оконечные не дают столь строго-прямоугольной форму, да и транс подрежет

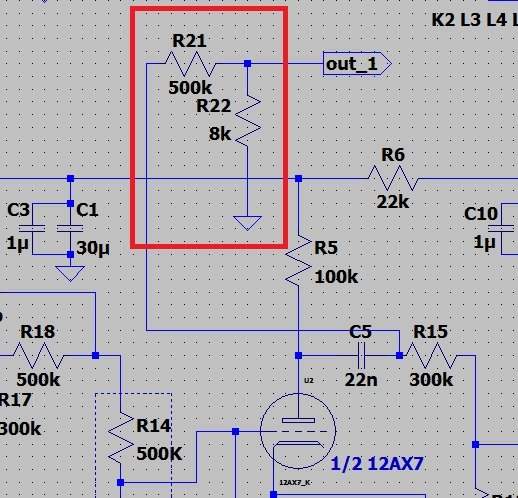

Я с такой байдой сталкнулся в LTspice, нужно именно R+R делителем давить сигнал, прежде чем выгонять наружу...
Внутри программный DAC ограничен на размах подаваемой на него амплитуды. То, что прет с ламповых схем выходит за пределы.
В мануале об этом написано. Для нормальной "оцифровки"
нужно подавить сигнал до примерно 600 милливольт.
Тогда форма сохраняется заложенная в схему.
Т.е. что бы тебе было понятно, программа симулирует и схемы и ADC, DAC конверторы (они уже часть программы), и если мы вспомним, что у ламп напруга питания 200...500 вольт, а у кодеков преобразователей аналог-цифра и цифра-аналог всего 5 вольт - получаем жесткое ограничение.
Программа в этом плане четко соблюдает физику моделирования. И это нужно обязательно учитывать.
Т.е. процесс такой же как если бы реальную высоковольтную схему согласовывал со звуковой картой компа.
Зачем они это сделали? Затем, чтоб все было как по настоящему.
Синтаксис
scale тут не поможет
