Автор Тема: Китайский USB Guitar Link (под Behringer UCG102)  (Прочитано 56904 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн alex40

  • Эксперт
  • *****
  • Сообщений: 2463
  • Репутация: +80/-3
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #90 : Февраля 28, 2015, 06:02:48 »
Крута. Потом можно еще ламповую голову собрать попробовать. Ну и до кучи кабинет. В связке с этим девайсом будет нереальная весч)

Оффлайн Dimych

  • Новичок
  • *
  • Сообщений: 65
  • Репутация: +1/-0
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #91 : Марта 13, 2015, 07:34:02 »
Привет всем!
По осени не удержался - купил себе эту "бяку", да всё времени не было повнимательнее с ней повозиться.
Слишком высокий уровень входного сигнала никакими Trim/Gain плагинами решить не удалось, только убавляя громкость на самой гитаре.
Фон по НЧ пропадает после отключения питания от ноута.
Фон с шагом в 1кГц по всему диапазону, не удаляется даже после Noise Reduction
Вначале подумал - может заэкранировать его изнутри фольгой? Но если это "воняет" он сам, то пожалуй всё будет бестолку...
...по моему - г***но исключительное. Но денег не жалко... заплатил за информацию)))))

Оффлайн Roцker

  • Новичок
  • *
  • Сообщений: 9
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #92 : Марта 13, 2015, 10:00:04 »
Dimych
В китайском "Guitar link" установлена мультимедийная микросхема (как на 2$ USB звуковых карточках). Она не согласуется в высоким (около 4,7 кОм) сопротивлением гитарных звучков. Решение - покупка/изготовление guitar buffer (то есть предусилителя) и игра через него.

Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 34144
  • Репутация: +3332/-40
  • alderman of morning star
    • Malefice
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #93 : Марта 13, 2015, 10:42:23 »
Dimych
Она не согласуется в высоким (около 4,7 кОм) сопротивлением гитарных звучков.
Проблема не в сопротивлении, а в том что у пассивного датчика индуктивность, которая вкупе с низким входным импедансом образует лоу-пас фильтр. Сопротивление датчика образует опять-таки лоу-пас фильтр, но уже вкупе с ёмкостью входа, образующейся преимущественно из ёмкости кабеля, но тут уже не важно какой импеданс входа.

ps. И... 4.7 кОм это скорее как у синглов, те же ПАФы имеют сопротивление от 8 кОм, не говоря уж о более мощных датчиках.
« Последнее редактирование: Марта 13, 2015, 10:48:42 от deLuther »

Оффлайн Roцker

  • Новичок
  • *
  • Сообщений: 9
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #94 : Марта 13, 2015, 11:15:00 »
deLuther
Вы отчасти правы. Но свой вывод я сделал только из-за того, что при подключении гитары, сабж не даёт выкрутить резистор громкости более, чем на 20° - сигнал сразу перегружает вход - на выходе получается грязный дисторшн. Потому что датчики выдают небольшое напряжение и достаточно большой ток. А нам как раз нужно выше напряжение, чтобы уровнем сигнала "перекрыть" все шумы и заодно пропустить сигнал по кабелю с наименьшими потерями и словить как можно меньше помех (как думаете, зачем электричество на далёкие расстояния передают под большим напряжением? Именно поэтому.). Для этого нужно просто воспользоваться специальной "buffer" педалькой или поместить в гитару 9-вольтовую батарейку и простую схемку на одной микросхеме и 3-4 конденсаторами с резисторами.
К тому же, я успешно подключал свой плеер к Гитарлинку и он не давал перегруз даже на полной громкости на плеере. Всё потому, что выходное сопротивление плеера ниже, чем у звукоснимателя раз в сто. И сопротивление ручки тона с конденсатором здесь имеет ничтожно малое значение.

Оффлайн Desperado

  • Новичок
  • *
  • Сообщений: 20
  • Репутация: +0/-0
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #95 : Марта 13, 2015, 11:21:49 »
Когда ставил драйвера от производителя микросхемы, там по умолчанию на входе стояло автоусиление, что и давало такой эффект. Отключение решало проблему с уровнем. Посмотрите в свойствах входа в винде, вдруг тоже можно отключить...

Оффлайн Dimych

  • Новичок
  • *
  • Сообщений: 65
  • Репутация: +1/-0
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #96 : Марта 13, 2015, 11:30:10 »
Когда ставил драйвера от производителя микросхемы...
...к слову - у меня этот драйвер вообще не встал, возможно потому что система 64 бита....
а в самой винде пожалуй надо глянуть))))....

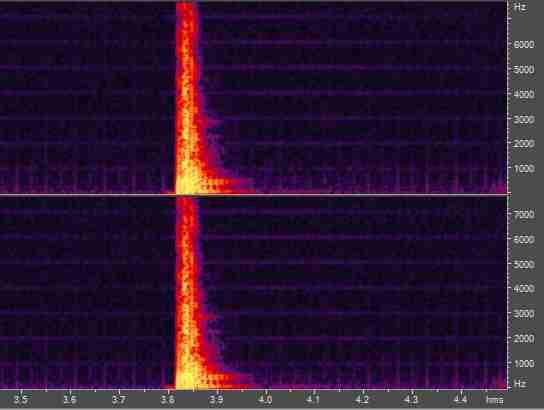

но это всё про входной уровень. Что в фоном то делать (который на картинке)?
в том смысле что если это "пищит" сам девайс то  пред врятли поможет...
« Последнее редактирование: Марта 13, 2015, 11:34:30 от Dimych »

Оффлайн Roцker

  • Новичок
  • *
  • Сообщений: 9
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #97 : Марта 13, 2015, 11:42:21 »
Dimych
Так и есть - "пищит" сам девайс. Но наша задача - не убрать писк, а увеличить сигнал с гитары, чтобы он вышел на первый план и писк не был слышен. Тут как раз и нужен предусь.

PS: У меня тоже драйвер не встал.
« Последнее редактирование: Марта 13, 2015, 11:44:05 от Roцker »

Оффлайн Борис Иванчихин

  • Новичок
  • *
  • Сообщений: 2
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #98 : Марта 13, 2015, 12:35:35 »
Взыграло любопытство, заказал на AliExpress за 5 баксов, вчера пришло. Провозился целый вечер нет звука в наушниках и всё. На индикаторах в Guitar Rig вроде бы есть, а в наушниках нет. Сегодня вскрыл и что я вижу некоторых деталей просто нет. Нет переходных электролитов через которые поступает сигнал на разъём наушников и ещё кое что отсутствует, одно слово китайсы. Диск с дравами конечно коцаный да ещё и на ХР32. На официальном сайте Guitar Rig есть пятая версия и дают лицезию БЕСПЛАТНО, вполне приличная под Win7-(64). Дрова хорошо работают от Behringer, но это субъективное мнение(по индикаторам). На плате стоит версия v5. Как то так.
« Последнее редактирование: Марта 13, 2015, 13:21:32 от Борис Иванчихин »

Оффлайн Desperado

  • Новичок
  • *
  • Сообщений: 20
  • Репутация: +0/-0
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #99 : Марта 13, 2015, 12:38:37 »
Dimych
Так и есть - "пищит" сам девайс. Но наша задача - не убрать писк, а увеличить сигнал с гитары, чтобы он вышел на первый план и писк не был слышен. Тут как раз и нужен предусь.

PS: У меня тоже драйвер не встал.
Включал через di-box, чтобы проверить версию - не помогает. Может быть попробовать подать батарейное питание на плату? Отпаять провод с +5 и на плату подать с батарейки питание. Мне кажется все сразу станет ясно, кто источник.

Оффлайн Борис Иванчихин

  • Новичок
  • *
  • Сообщений: 2
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #100 : Марта 13, 2015, 13:16:08 »
Включал через di-box, чтобы проверить версию - не помогает. Может быть попробовать подать батарейное питание на плату? Отпаять провод с +5 и на плату подать с батарейки питание. Мне кажется все сразу станет ясно, кто источник.
Если есть приборы, то можно посмотреть осциллографом от куда идёт шум. Естественно подключив отдельное питание на плату и желательно батарейку.

Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 34144
  • Репутация: +3332/-40
  • alderman of morning star
    • Malefice
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #101 : Марта 13, 2015, 13:57:53 »
Для этого нужно просто воспользоваться специальной "buffer" педалькой или поместить в гитару 9-вольтовую батарейку и простую схемку на одной микросхеме и 3-4 конденсаторами с резисторами.
У такого подхода есть и минусы, просто буфер не катит, если хочется получить частотку исходного датичка, то надо поиграться с шунтирующими конденсаторами на входе, иначе будет широкополоска а-ля актив (ежи те же).
Плюс в гитару обычно имеет смысл ставить малопотребляющие ОУ, а у них показатели по шуму хуже... правда не хуже данных китайских поделок. Лучше нормальный вход или сразу актив ставить тогда.

Оффлайн alex40

  • Эксперт
  • *****
  • Сообщений: 2463
  • Репутация: +80/-3
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #102 : Марта 14, 2015, 07:01:52 »
Столько не обсуждают нормальное железо как это произведение пары ребят из подвала. На али экспресс наверное постоянно шмалят от избытка эмоций) Хотя конечно хорошо, что у молодежи есть еще тяга посидеть с паяльником, понять, что к чему. Но сейчас это не так актуально, направить бы энергию в другом направлении. Не нужно пытаться обмануть законы физики и перепаять то, что в принципе работать не будет.
« Последнее редактирование: Марта 14, 2015, 07:03:55 от alex40 »

Оффлайн Goder

  • Новичок
  • *
  • Сообщений: 41
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #103 : Сентября 18, 2015, 11:54:54 »
Кто-то пробовал как работает сабж с андроидом в прогах типа AmpliTube, AndRig и т.п.?
Достаточно его или все же смотреть на "родной" UCG102?

Оффлайн alex40

  • Эксперт
  • *****
  • Сообщений: 2463
  • Репутация: +80/-3
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #104 : Сентября 18, 2015, 12:00:31 »
Лучше смотри на MOTU 828mk3 Hybrid там есть нормальное качество дырки и как крутить. Ты для чего хочешь? У меня есть пару коробок.
