Китайский USB Guitar Link (под Behringer UCG102)
« : Февраля 02, 2014, 12:34:12 »
Хочу обсудить с вами этот копеечный китайский девайс (Долгие поиски дали его название konix W788 guitar link cable), который в принципе не пригоден для живой игры и записи гитары, но возможно можно что-то сделать с этим?!)

Основная проблема в том, что уровеньгромкость звука на входе на этот гитар линк очень-очень высокая. Даже если вообще почти до упра убрать громкость на гитаре, то все равно звук слишком громкий. Как будет опцию "+20db mic" в опциях громкости включили. И ладно бы решалось просто уменьшением громкости на гитаре - так из-за такого усиления слышен жуткий гул, т.е. ампсим вешать - свист слышать.
На приборе имеется светодиод клиппинга, не разу не видел, чтобы он загарался и мне вообще кажется, что он там в схему не подключен. Также есть сбоку переключатель, который должен регулировать громкость входа... тоже нет разницы, как его не ставь.

Сам не радиолюбитель, паяльник в руке держал всего несколько раз. Но ради такого дела, как думаете, что можно с таким "интерфейсом" сделать? Есть мысль: что, если на входе отпилить ножку джека и вместо неё засунуть рзистор, чтобы громкость входа уменьшить? Но какого сопротивления и поможет ли не знаю, также возможно это ухудшит сам звук, а не только на громкость повлияет, может последовательно там конденсатор-какой повесить?
Или вообще у кого-то был опыт общения с такими китайскими штуками и проблема решалась программно? :)





Устройство работает только на частоте 48 кГц. Если ставить 44,1, то получается Ringer эффект, когда знакомые песни поют голосаи роботов.

На диайнике есть вначале "тишина", потом звук при нормальной громкости гитары (хамбкер SH4), потом убираю громкость гитары почти в ноль. Громкость записилинейного входа в настройках винды - 10 из 100
« Последнее редактирование: Февраля 02, 2014, 15:45:06 от yovelop »

Онлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 34143
  • Репутация: +3332/-40
  • alderman of morning star
    • Malefice
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #1 : Февраля 02, 2014, 12:37:18 »
А ведь говорили не вестись на подобную хрень, только деньги на ветер.

ps. прикрепи файлы как картинки, чтобы сразу видно было.
И добавь диайник как есть.

Оффлайн evgenmetal

  • Эксперт
  • *****
  • Сообщений: 2041
  • Репутация: +427/-3
  • mixing metal
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #2 : Февраля 02, 2014, 14:07:58 »
да....имел я дело с подобным убожеством :pozor: так ничего и не смог сделать

Оффлайн yovelop Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 254
  • Репутация: +26/-0
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #3 : Февраля 02, 2014, 14:16:34 »
deLuther, вставил в первое сообщение картинки и диайник.
Собрано все на соплях, уже нужно входной джек чуть к корпусу прижать, чтобы звук был =)
Это китайское чудо я изначально подарил другу, чтоб он мог играть без задержки с качеством, которое будет лучше, чем встроенная звуковуха... и нормалньными ASIO дровами (тут я ошибался, дрова глючнейшие).
Но не тут-то было, вот забрал эту звуковуху "на доработку", т.к. думал, что проблема чисто софтовая =)
Если удастся победить это бешеное входное усиление, то все начинающие музыканты за 10$ смогут хоть как-то  играть в наушниках на диване)

Неужели нет ни у кого такого девайса? Ощущение, что мне попался брак, т.к. на примерах ютуба через такую хрень играют и ничего, ни шума сильного, ни клиппинга страшного

... и добавил:

Нарыл на китайских блогах

Гитара аудиокабель, USB. Модель: W788 Марка: KONIX
Технические параметры:
Входное сопротивление: сопротивление (Hi) 250k Ом,
Низкое удельное сопротивление (Lo) 400k Ом

Гнездо для подключения наушников Выходное сопротивление: 50 Ом
« Последнее редактирование: Февраля 02, 2014, 19:05:52 от yovelop »

Оффлайн An-61

  • Завсегдатай
  • ***
  • Сообщений: 305
  • Репутация: +232/-0
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #4 : Февраля 02, 2014, 16:41:40 »
Знаете, был когда-то такой девайс. У него в комплекте шли очень кривые драйвера. Скачал тогда новые драйвера на родном сайте, что несколько помогло. Попробуйте, попытка не пытка, скачать и установить эти, от родного: http://www.behringer.com/EN/Products/UCG102.aspx

Онлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 34143
  • Репутация: +3332/-40
  • alderman of morning star
    • Malefice
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #5 : Февраля 02, 2014, 16:50:30 »
Такое ощущение что сигнал сразу поступает на чип, который не опознать, т.к. маркировка сошлифована (на фотках).
И никакого тебе кондиционирования сигнала (т.е. входного буфера).

Оффлайн yovelop Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 254
  • Репутация: +26/-0
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #6 : Февраля 02, 2014, 18:16:08 »
An-61, эти драйвера и стоят)
deLuther,  маркировка сошлифована китайцами вручную, нашел фотку внутренностей на другом сайте, там так же затерто.
(нажмите чтобы показать/спрятать)
Сигнал вполне вероятно может идти мимо входных буферов, т.к. диод, отвечающий за клиппинг не засветился у меня ни разу, что бы я не делал. И разницы от переключателя Hi/Lo никакой абсолютно.
Покупал 2 девайса, на обоих одинаковые проблемы, т.е. это не проблема конкретно одного брака, а целое семейство такое...

вот и думаю, что впаять вместо ножки джека входной=) если поставить просто резистор - нормально будет или ещё кондер нужен или еще чего, я тут ни разу не грамотный)
« Последнее редактирование: Февраля 02, 2014, 18:34:48 от yovelop »

Онлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 34143
  • Репутация: +3332/-40
  • alderman of morning star
    • Malefice
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #7 : Февраля 02, 2014, 18:37:46 »
По внешнему виду тут и буфера никакого как будто нет, а что написано на чипе под именем IC2?
Резисторами ты ничего нормально не решишь, надо менять схему входного буфера, чтобы понижал (это если по-хорошему).
По фоткам ощущение что светодиод клиппинга впаян в никуда, кажется? :)
« Последнее редактирование: Февраля 02, 2014, 18:40:23 от deLuther »

Оффлайн yovelop Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 254
  • Репутация: +26/-0
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #8 : Февраля 02, 2014, 18:57:35 »
Вот некоторые наблюдения
(нажмите чтобы показать/спрятать)
На IC2 написано:
ATHGV131
98C46
   SU27 A

... и добавил:

Резисторами ты ничего нормально не решишь, надо менять схему входного буфера, чтобы понижал (это если по-хорошему).
Самый простой вариант понижающего буфера?) Если там работы не в проворот, то овчинка выделки не стоит. Китайцы раду удешевления убрали "лишние детали". Больше всего мне нравится резистор тут с надписью "0", т.е. ноль)
Я думал, что по сути надо просто грумкость канала входа уменьшить.
Могу сделать качественные фото
« Последнее редактирование: Февраля 02, 2014, 19:08:53 от yovelop »

Онлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 34143
  • Репутация: +3332/-40
  • alderman of morning star
    • Malefice
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #9 : Февраля 02, 2014, 19:53:27 »
Если бы был буфер на входе, то можно было бы после него уровень понизить, правда ещё если бы этот буфер работал на достаточном питании.

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 13478
  • Репутация: +1029/-40
  • Hard As A Rock
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #10 : Февраля 02, 2014, 20:05:10 »
Хе-хе. Крутил когда-то это убожество. Там комбинированный копеечный чип, all in one. Не советую вообще пробовать заморачиваться, гораздо рациональнее собрать hi-z буфер для встроенной.

Оффлайн yovelop Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 254
  • Репутация: +26/-0
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #11 : Февраля 02, 2014, 22:13:11 »
У меня есть неглючая совершенно M-audio Fast Track =) А эту хотел доделать другу, чтоб гитарку через неё пускал пусть и не Hi-Fi, но все же с удовольствием, лишь бы не гудело так сильно, а громкость на гитаре он и так готов прибирать в минимум)

... и добавил:

Забавность с этой картой. Как только кто-то в квартире включит или выключит любую лампочку - звук пропадает до переподключения USB =)

... и добавил:

Поделитесь пожалуйста самыми простыми схемами HI-Z буфера
« Последнее редактирование: Февраля 02, 2014, 22:15:07 от yovelop »

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 13478
  • Репутация: +1029/-40
  • Hard As A Rock
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #12 : Февраля 02, 2014, 23:07:03 »

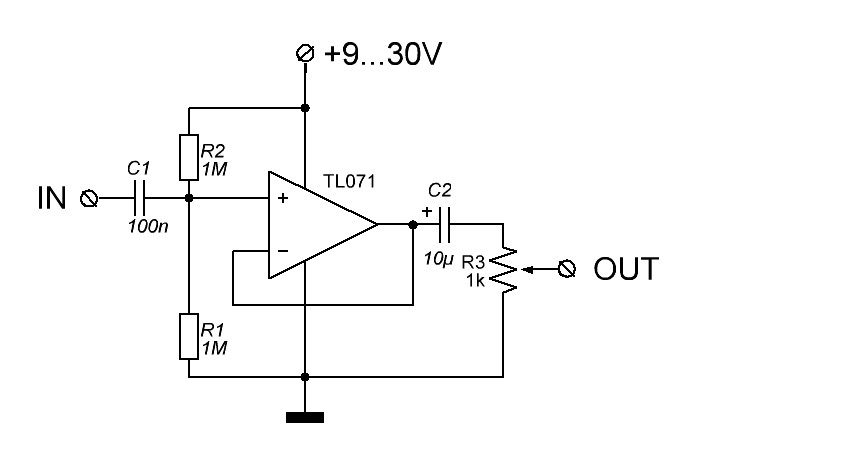

Цитировать
Поделитесь пожалуйста самыми простыми схемами HI-Z буфера

Оффлайн yovelop Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 254
  • Репутация: +26/-0
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #13 : Февраля 03, 2014, 00:32:40 »
Santjago, Спасибо! Довольно простой, можно даже без платы сделать.
Хотя в данном случае мне буффер внешний наверное не поможет, т.к. собственный шум гитар линка довольно сильный

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 13478
  • Репутация: +1029/-40
  • Hard As A Rock
Re: Китайский USB Guitar Link (под Behringer UCG102)
« Ответ #14 : Февраля 03, 2014, 00:35:00 »
yovelop, ну так, естественно, этому гвну никакой буфер не поможет. Это, например, для бортовой звуковухи.
