Заказал трансформатор (360 рублей всего,без учёта доставки), завтра буду заказывать остальные комплектующие для сборки такого же ректифайра



Заказывал вот здесь

в последний раз когда заглядывал на ерасов все было значительно дороже

Всем привет. Подскажите пож, кто знает в чем дело. Имеется преамп Mark IV, перед последним каскадом третьей лампы установлен темброблок на 5 полос. При включенном ТБ происходит смещение синусоиды вверх и обрезается нижняя полуволна. Причем ограничение полуволны наблюдается сильнее, когда потенциометры низких частот выведены на максимум, а верхних до минимума. Без эквалайзера синусоида посередине, ограничение полуволны не наблюдается. Выходного буфера на транзисторе нет, в качестве буфера используется лампа. Прилагаю схемы и скриншоты. На скриншоте с эквалайзером видно как происходит ограничение (в этот момент убираю высокие частоты)








Рис.1 - сигнал со смещением и ограничением полуволны,
Рис.2 - сигнал без эквалайзера,
Рис.3 - схема эквалайзера,
Рис.4 - схема преампа.

Vonfrost, а почему эквалайзер не после преампа? При таком включении как у тебя, не марк уже, а какой то самобытный преамп получается с совсем другим звуком.
Если отдельно преамп и отдельно эквалайзер не смещают так волну, попробуй сперва эквалайзер после преампа, не задирая уровень перед эквалайзером.

Прохожий_,
В марках и до и после.

... и добавил:

Vonfrost,
Проверь кондер после первой лампы,возможно пробивает и резистор.
4.7к не маловато?

... и добавил:

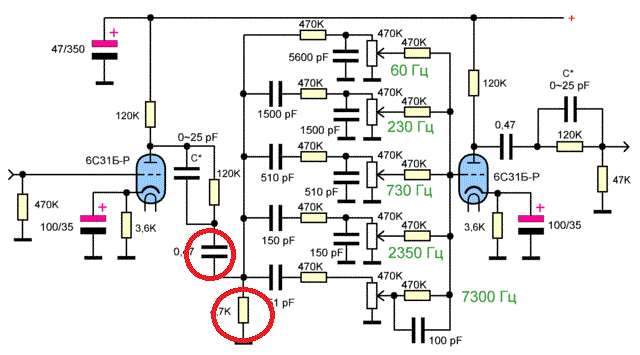

Отметил на схеме

Таааак.....
А почему в схеме 6с31б??

... и добавил:

Она же дохленькая и по усилению и что важно, анодное всего 50 вольт.

... и добавил:

Я могу понять, замену 12ax7 на наши 6н2п,но на эту... Хм... Какой гений это придумал?
