Re: Синтовый тред (хардвар и vsti)
« Ответ #2895 : Января 19, 2020, 19:36:43 »
Returned to trash, в трансформаторном рингмоде будет намного больше такой сладкой грязи)
Bro Deadly, да там паять то



у меня только трансформаторов нет подходящих, ну или намотать уж... да других проектов полно. но звучит такой трансформаторный рингмод намного интереснее цифрового. диоды очень характерно и приятно открываются плюс немного срача трансформаторного - отличная тема.. он просто такой труёвый прям


Vortex II, ксати для полифонии есть еще безклавовая версия обновленного минилога, со всякими плюшечками и тд, ну и удобный форм-фактор для стола получается, и ручки все тут)
https://www.korg.com/us/products/synthesizers/minilogue_xd_module/
ну там 4 голоса полифонии, вроде и немного но и не так уж мало. надо сказать что минилог конечно по-своему звучит, этот новый корговский звук он узнаётся, имхо это от того что осцилляторы очень горячо заходят в фильтры или еще где-то там по пути довольно горячий сигнал идет, так как на пиле четко можно услышать окрас. иногда это хорошо иногда не оч. так что ну своеобразная штука, но рулится получается на нем очень многое.

... и добавил:

а из монофоников ща навалом наклепали кстати, начиная с бехров и тд… прям на любой вкус, куча монофоников

Оффлайн NSb-2

  • Живу на форуме
  • *******
  • Сообщений: 7745
  • Репутация: +885/-11
  • Shit in - Shit out
    • pornhub.com
Re: Синтовый тред (хардвар и vsti)
« Ответ #2896 : Января 19, 2020, 19:38:31 »
Цитировать
Returned to trash, в трансформаторном рингмоде будет намного больше такой сладкой грязи)

Вот вот.  :crazy:


... и добавил:

Цитировать
плюс немного срача трансформаторного - отличная тема..
Ну это его еще нужно перегрузить...


... и добавил:

 :crazy: :crazy: :crazy: который год хочу собрать трансформаторную - говнилку для микширования.
Тупо дорожки в петле прогонять.


... и добавил:

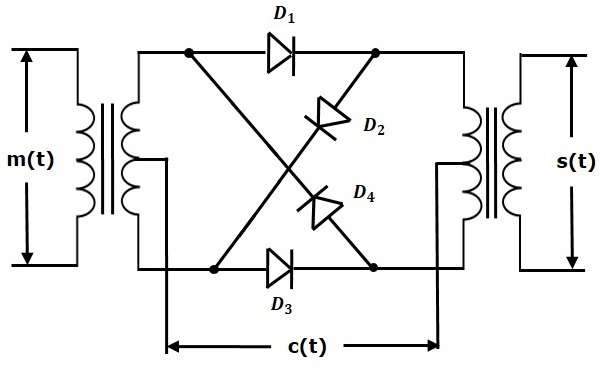

В таком виде схема понятнее.
В плане принципа.

... и добавил:

делитель и умножитель частоты в одном целом, аналоговый
« Последнее редактирование: Января 19, 2020, 19:52:57 от Returned to trash »

Оффлайн Bro Deadly

  • Ветеран форума
  • ******
  • Сообщений: 5775
  • Репутация: +17061/-931
    • vaya aqui
Re: Синтовый тред (хардвар и vsti)
« Ответ #2897 : Января 19, 2020, 19:53:32 »

Bro Deadly, да там паять то



у меня только трансформаторов нет подходящих, ну или намотать уж... да других проектов полно. но звучит такой трансформаторный рингмод намного интереснее цифрового. диоды очень характерно и приятно открываются плюс немного срача трансформаторного - отличная тема.. он просто такой труёвый прям



Выглядит просто. :crazy: Я не представляю какие трансы брать. Сам я точно не намотаю. А на "кэриер" просто лфо идет?

... и добавил:



... и добавил:

а из монофоников ща навалом наклепали кстати, начиная с бехров и тд… прям на любой вкус, куча монофоников

Дядька Смит онли! 8)
« Последнее редактирование: Января 19, 2020, 19:55:11 от Bro Deadly »

Оффлайн SkinnyVampire Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 16046
  • Репутация: +1669/-2
  • индастриал-блондинко =)
    • Братство Вампиров
Re: Синтовый тред (хардвар и vsti)
« Ответ #2898 : Января 19, 2020, 19:55:17 »
Returned to trash, да.. кстати если хочшь трансформаторной сатурации, можно немного постоянки на обмотку через резистор подать, ну там регулируемо, чуть чуть, и в насыщение он сразу же полезет. не обязательно даже на ту же обмотку - можно отдельно сколько-то витков мотнуть типа обмотка подмагничивания, так в трансформаторных усилителях было сделано ну там вообще сложные конструкции бывали, особенно в силовых на большую мощность.. так можно тащемто даже и компрессор замутить ;D если ну. управляемо. ;D
« Последнее редактирование: Января 19, 2020, 19:57:00 от SkinnyVampire »

Оффлайн NSb-2

  • Живу на форуме
  • *******
  • Сообщений: 7745
  • Репутация: +885/-11
  • Shit in - Shit out
    • pornhub.com
Re: Синтовый тред (хардвар и vsti)
« Ответ #2899 : Января 19, 2020, 19:56:10 »
Помню в юности аналоговый перемножитель собирал, правда без понимания принципа работы и ожидал иного эффекта.
Спустя годы я понял, что мне нужно было иное устройство, типичный питч-шифт.
А там, отчасти работало как этот модулятор, за той разницей, что диода только два было, и на дифференциальный вход странной микрухи.
Частоту удваивало. Впрочем и иные "странные  :crazy: эффекты" выдавало с гитары.

Попробую схемку найти..

Оффлайн SkinnyVampire Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 16046
  • Репутация: +1669/-2
  • индастриал-блондинко =)
    • Братство Вампиров
Re: Синтовый тред (хардвар и vsti)
« Ответ #2900 : Января 19, 2020, 19:56:38 »
Выглядит просто. :crazy: Я не представляю какие трансы брать. Сам я точно не намотаю. А на "кэриер" просто лфо идет?
любой аудио трансформатор ну типа микрофонных или развязывающих 1 к 1 любой маломощный для линейного сигнала... да, на кэриер сразу идёт ну не ЛФО а модулятор твой, там все-таки обычно не лоу, а аудио-частоты, хотя можно чо угодно

Оффлайн NSb-2

  • Живу на форуме
  • *******
  • Сообщений: 7745
  • Репутация: +885/-11
  • Shit in - Shit out
    • pornhub.com
Re: Синтовый тред (хардвар и vsti)
« Ответ #2901 : Января 19, 2020, 19:57:16 »
да.. кстати если хочшь трансформаторной сатурации, можно немного постоянки на обмотку через резистор подать, ну там регулируемо, чуть чуть, и в насыщение он сразу же полезет. не обязательно даже на ту же обмотку - можно отдельно сколько-то витков мотнуть типа обмотка подмагничивания, так в трансформаторных усилителях было сделано ну там вообще сложные конструкции бывали, особенно в силовых на большую мощность.. так можно тащемто даже и компрессор замутить ;D если ну. управляемо. ;D
Ага, гистерезис сместить...
Нивы те же... Мощный транзистор стоит на выхлопе, достаточно чтоб транс начинал подгаживать в преампе.  ;D

Оффлайн SkinnyVampire Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 16046
  • Репутация: +1669/-2
  • индастриал-блондинко =)
    • Братство Вампиров
Re: Синтовый тред (хардвар и vsti)
« Ответ #2902 : Января 19, 2020, 19:59:58 »
Returned to trash, кстать тупо выпрямитель если сделать ну после трансформатора маленького, обычный диодный мост, то на том конце будет какбе удвоение частоты))) только надо еще резистор об землю - чтоб постоянкой не заряжало дальше конденсатор у того девайса куда это воткнёшь, а разряжало бы об землю. иначе звук не пойдет в общем.

Оффлайн NSb-2

  • Живу на форуме
  • *******
  • Сообщений: 7745
  • Репутация: +885/-11
  • Shit in - Shit out
    • pornhub.com
Re: Синтовый тред (хардвар и vsti)
« Ответ #2903 : Января 19, 2020, 20:00:34 »
любой аудио трансформатор ну типа микрофонных или развязывающих 1 к 1 любой маломощный для линейного сигнала... да, на кэриер сразу идёт ну не ЛФО а модулятор твой, там все-таки обычно не лоу, а аудио-частоты, хотя можно чо угодно
Можно и с микрухами, сделав симметричный выхлоп и дифференциальный вход...
Как замена трансформатору, да еще и опционально триггер Шмита впендюрить - будет полный вынос мозга и праздничные звуки.  ;D

... и добавил:

Returned to trash, кстать тупо выпрямитель если сделать ну после трансформатора маленького, обычный диодный мост, то на том конце будет какбе удвоение частоты))) только надо еще резистор об землю - чтоб постоянкой не заряжало дальше конденсатор у того девайса куда это воткнёшь, а разряжало бы об землю. иначе звук не пойдет в общем.

Дык ты приглядись к схеме, там два полу-периодных выпрямителя и стоят. Они и умножают частоту. А из за их включения, срезая полуволну одновременно и делят.

... и добавил:

Отчего само-модуляция и происходит + внешним сигналом баланс по фазам сдвигается в сторону одного или другого.
Ну и гармоники разумеется, чисто оно работать и не будет.

... и добавил:

 :hmmm: октаверы для басух, или на октаву вверх (а-ля Хендрикс) все за счет детектирования диодов.
« Последнее редактирование: Января 19, 2020, 20:04:28 от Returned to trash »

Оффлайн SkinnyVampire Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 16046
  • Репутация: +1669/-2
  • индастриал-блондинко =)
    • Братство Вампиров
Re: Синтовый тред (хардвар и vsti)
« Ответ #2904 : Января 19, 2020, 20:07:38 »
Нивы те же... Мощный транзистор стоит на выхлопе, достаточно чтоб транс начинал подгаживать в преампе.  ;D
ога, у меня есть небольшой опыт когда нет номрального трансформатора разделительного, ну 1 к 1, а только обычный какй-нибудь маленький сетевой, включаешь его задом на перед, раскачиваешь мощным транзистором(и) эту низкоомную нагрузку - а на вторичке у тебя норм сигнал линейного уровня... конечно срач будет, но.. иногда это и гуд

Цитировать
Можно и с микрухами, сделав симметричный выхлоп и дифференциальный вход...
в принципе в качестве рингмода выступает любая микросхема балансного смесителя, (или аналогового перемножителя) так рингмоды обычно сделаны в синтах и модулях еврорека.. ADшные есть там микрухи классические для этих целей, а у нас есь одна зачётная микруха не помню серию... какая-то древняя, К-чего-то-МС1 по-моему. ну не понмю какая серия но не 174, щас не вспомню..  она хорошая тем что переваривает оч большие уровни напряжения что нам-то на руку.  а так есть еще к157пс1, пс2, и в других сериях тоже по-моему ПСки встречались ну это перемножитель. кое где в советских синтах на них VCA сделано... но можно и рингмод.

... и добавил:

Дык ты приглядись к схеме, там два полу-периодных выпрямителя и стоят.
да не совсем... диоды всегда разными концами друг к другу, а в выпрямители они были бы либо жопками либо так, а здесь чётко в кольцо - каждый последовательно. вообще он работает довольно ну.... понять чето можно только симулируя схему и глядя на графики))) ну или осциллографом живьем и крутить там напряжение. потому что хз кто эту схему выдумал, но человек явно мыслящий незаурядно ;D
« Последнее редактирование: Января 19, 2020, 20:10:58 от SkinnyVampire »

Оффлайн NSb-2

  • Живу на форуме
  • *******
  • Сообщений: 7745
  • Репутация: +885/-11
  • Shit in - Shit out
    • pornhub.com
Re: Синтовый тред (хардвар и vsti)
« Ответ #2905 : Января 19, 2020, 20:13:18 »
Я к тому, что на микрухах сильно дешевле, ну и всякие побочные фичи можно прилепить изменяя режим работы.
Тот же триггерный режим, переводя систему в фуз.
Ой  да была бы фантазия  ;D ;D ;D

У меня еще осталась схема триггера на МП42Б, кто-то подарил заводскую упаковку, там чета 1000 штук было вроде. Экспериментировал.
Собирал разные искажалки для Урала  ;D ;D ;D
Недавно смотре в чип-дип, вроде есть в продаже эти транзюки, может соберу, по приколу, в детство ударюсь  :D :D :D

... и добавил:

Цитировать
диоды всегда разными концами друг к другу, а в выпрямители они были бы либо жопками либо так, а здесь чётко в кольцо - каждый последовательно.

Скинни, глянь на классическую схему детектора АМ приемника.  ;D ;D ;D

... и добавил:



... и добавил:

А в модуляторе, два таких полу-детектора включенных друг за другом.
Тот же принцип и у умножителя напряжения, если мало вольт, а нужно - много, ставишь несколько звеньев два диода+кондер, цепочкой друг за другом, и получай с  9вольт переменки пару-тройку сотен.  ;D ;D ;D
« Последнее редактирование: Января 19, 2020, 20:18:37 от Returned to trash »

Оффлайн SkinnyVampire Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 16046
  • Репутация: +1669/-2
  • индастриал-блондинко =)
    • Братство Вампиров
Re: Синтовый тред (хардвар и vsti)
« Ответ #2906 : Января 19, 2020, 20:21:41 »
Цитировать
МП42Б
да, на них перегрузы ваще иначе звучат - таки германий... найти если чо их совсем не проблема - на любом радио базаре по цене 100р/ведро ;D никому не нужны они уже... у меня куча валяется тож.. мож потихоньку куда приспособю

Цитировать
Скинни, глянь на классическую схему детектора АМ приемника.
ладно точняк))) только это выпрямитель с удвоением - сначала левый кондёр заряжается через тот диод, а потом через второй диод вправо всё напряжение вдувается и того на выходе в 2 раза больше. чем было. я ж эту схему причем постоянно юзаю чтоб напругу добрать например для питания ВЛИ ;D потому что оч люблю ВЛИ в принципе.

Оффлайн NSb-2

  • Живу на форуме
  • *******
  • Сообщений: 7745
  • Репутация: +885/-11
  • Shit in - Shit out
    • pornhub.com
Re: Синтовый тред (хардвар и vsti)
« Ответ #2907 : Января 19, 2020, 20:22:11 »
На самом деле не совсем ринг-модулятор, скорее "амплитудный-модулятор".
Просто так обозвали вероятно из за того, что 4 диода в кольце, а они по сути тупо "ключи".


... и добавил:

Ну и побочные эффекты из за детектирования синуса, проходящего через диоды.

... и добавил:

Цитировать
да, на них перегрузы ваще иначе звучат - таки германий...
Ой они сами по себе забавные, помню в сравнении с кт315, звучали интересней...
Тогда этто все носило познавательно-экспериментальный характер, а сейчас интерес в профессиональной плоскости, обогащение звучания,
ну или дополнительный окрас.

Я тут долго думал как мне железо барабанное вписать, динамически кривовато и сам тембр слишком raw, но при этом не навешивая всякие сатураторы-говнилки.
Тупо через внешний срущий компрессор прогал, с минимальной редакцией, и 4 дорожки зазвучали вместе с единым окрасом "сведены в целое по оттенку".
Но мне мало, нужна вариативность.
Для разных проектов.
« Последнее редактирование: Января 19, 2020, 20:28:03 от Returned to trash »

Оффлайн SkinnyVampire Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 16046
  • Репутация: +1669/-2
  • индастриал-блондинко =)
    • Братство Вампиров
Re: Синтовый тред (хардвар и vsti)
« Ответ #2908 : Января 19, 2020, 20:29:34 »
ну да, это исторический факт, его назвали так из-за кольца диодов... до сих пор кстати в радио иногда используют как раз такой модулятор (и демодулятор, он же симметричен полностью им и демодулировать можно) просто на ВЧ там трансформаторы получаются там ну мелкие там на феррите буквально там десяток витков и четыре диода какбе ну.. компактно и удобно, специальную микруху юзать ничем не дешевле даже и не проще отчасти. это в аудио заморочки с большими трансфораторами на 10 тыщ витков...

Оффлайн NSb-2

  • Живу на форуме
  • *******
  • Сообщений: 7745
  • Репутация: +885/-11
  • Shit in - Shit out
    • pornhub.com
Re: Синтовый тред (хардвар и vsti)
« Ответ #2909 : Января 19, 2020, 20:30:01 »
 :hmmm: :hmmm: глупо платить ведро зелени за "Чандлер", если по сути то же самое по окрасу можно получить с тройки каскадов на МП42Б  :crazy: :crazy: :crazy:

... и добавил:

SkinnyVampire,
Ну правильно, выше частота - меньший конструктив трансформатора.
