Автор Тема: Тихая запись ламповой головы дома  (Прочитано 9187 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Mjollnir Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 4033
  • Репутация: +655/-365
Re: Тихая запись ламповой головы дома
« Ответ #45 : Января 22, 2015, 15:44:27 »
Тогда контрольный вопрос, кто может спаять сию штуковину за деньги (на заказ)?
Да сам спаяй, учись. Детали копейки стоят.

Оффлайн guitarjfet

  • Ветеран форума
  • ******
  • Сообщений: 6105
  • Репутация: +1513/-496
Re: Тихая запись ламповой головы дома
« Ответ #46 : Января 22, 2015, 16:14:48 »
Можно, главное чтобы был запас по мощности.
Реампить, запысывать и просто играть в комп.
Там не все так просто, как кажется на первый взгляд. Лампочку, по-нормальному, надо бы подобрать и сопротивление R1 для точно эмулирования эффекта, там сопротивление нити лампы и её мощность влияет очень сильно, либо чуток изменить схемку, сделав прибор более универсальным, чтобы можно было подключать к разным усилкам.
Mjollnir, тогда это вобще незаменимая вещь для дома!!!))))

... и добавил:

Тогда контрольный вопрос, кто может спаять сию штуковину за деньги (на заказ)?
Да, в доме она здорово выручает. Я думаю, любой, кто умеет держать в руках паяльник, за пол-часа сваяет эту штуковину. Если тебя маленькая мощность устроит (до 25вт), могу поискать свой лоадбокс, он где-то в гараже вроде валялся...
Схемку, схемку покажите..!  :)
Какую, друг?  ???
« Последнее редактирование: Января 22, 2015, 16:16:40 от guitarjfet »

Оффлайн kaeromorte

  • Новичок
  • *
  • Сообщений: 84
  • Репутация: +15/-0
Re: Тихая запись ламповой головы дома
« Ответ #47 : Января 22, 2015, 16:37:09 »
guitarjfet, вот этого аппарата. Я не совсем понимаю, как организованы элементы.
Сбивают с толку дорожки. 12 параллельных резисторов - одна группа выводов на сигнальной линии, а вторая (верхняя часть фотографии) куда идёт?

(нажмите чтобы показать/спрятать)

... и добавил:

Схему попозже добавлю, щяс времени нема. Но оно всё простое и примитивное.
Задумался о мелком производстве таких под 4 и 16 ом, можно с переключалками и т.д.

Оффлайн Mjollnir Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 4033
  • Репутация: +655/-365
Re: Тихая запись ламповой головы дома
« Ответ #48 : Января 22, 2015, 16:50:44 »
Там не все так просто, как кажется на первый взгляд.
В той схеме я не разбирался, а схему которую я выкладывал может спаять любой новичок, очень полезно для тихой игры или записи в домашних условиях.

... и добавил:

guitarjfet, вот этого аппарата. Я не совсем понимаю, как организованы элементы.
Сбивают с толку дорожки. 12 параллельных резисторов - одна группа выводов на сигнальной линии, а вторая (верхняя часть фотографии) куда идёт?
Резисторы маломощные, поэтому их много, на плате сделано потому что на резисторах нет крепёжных отверстий для крепления к корусу, выход черех потенциометра для регулировки уровня сигнала. Хотя это не так актуально как мне кажется потому что на моём 30 Вт усилке сигнал приходится усиливать.
« Последнее редактирование: Января 22, 2015, 16:54:38 от Mjollnir »

Оффлайн TiMAc

  • Опытный
  • ****
  • Сообщений: 694
  • Репутация: +146/-11
  • Да пребудет с Вами МЕТАЛЛ!!!
Re: Тихая запись ламповой головы дома
« Ответ #49 : Января 22, 2015, 17:01:35 »
guitarjfet, я не совсем могу понять до 25вт характеризует, что будет тихо или что? я просто нубас совсем нубас......

Оффлайн Митусчийсо...

  • Опытный
  • ****
  • Сообщений: 544
  • Репутация: +63/-1
  • лётчег
Re: Тихая запись ламповой головы дома
« Ответ #50 : Января 22, 2015, 17:05:23 »
 Так как внизу выложена шикарная схема, то удаляю свою )
« Последнее редактирование: Января 22, 2015, 18:11:34 от Митусчийсо... »

Оффлайн kaeromorte

  • Новичок
  • *
  • Сообщений: 84
  • Репутация: +15/-0
Re: Тихая запись ламповой головы дома
« Ответ #51 : Января 22, 2015, 18:01:14 »

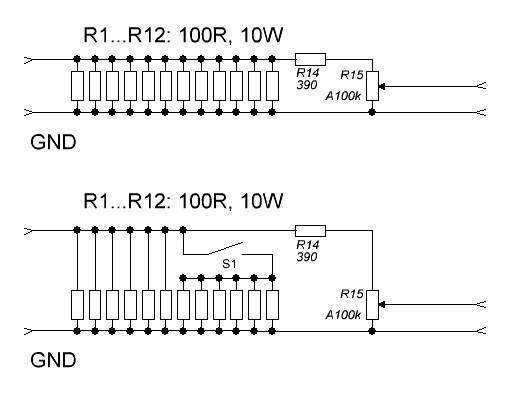

Во вложении оригинальная схема, а также модификация (внизу), позволяющая тумблером (S1) переключаться с 8-омной нагрузки на 16-омную.

Оффлайн Митусчийсо...

  • Опытный
  • ****
  • Сообщений: 544
  • Репутация: +63/-1
  • лётчег
Re: Тихая запись ламповой головы дома
« Ответ #52 : Января 22, 2015, 18:19:01 »
А Ты её где нашёл? Или производитель дал?

Оффлайн kaeromorte

  • Новичок
  • *
  • Сообщений: 84
  • Репутация: +15/-0
Re: Тихая запись ламповой головы дома
« Ответ #53 : Января 22, 2015, 19:02:59 »
У тебя срисовал  ;)

Оффлайн Митусчийсо...

  • Опытный
  • ****
  • Сообщений: 544
  • Репутация: +63/-1
  • лётчег
Re: Тихая запись ламповой головы дома
« Ответ #54 : Января 22, 2015, 19:07:00 »
У тебя срисовал  ;)
кросавчег!

Оффлайн Mjollnir Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 4033
  • Репутация: +655/-365
Re: Тихая запись ламповой головы дома
« Ответ #55 : Января 22, 2015, 19:09:30 »
kaeromorte, только забыл указать что сверху 8 Ом 120 Вт, а снизу 8 Ом 120 Вт при замкнутом ключе, 16 Ом 60 Вт при разомкнутом.

Оффлайн kaeromorte

  • Новичок
  • *
  • Сообщений: 84
  • Репутация: +15/-0
Re: Тихая запись ламповой головы дома
« Ответ #56 : Января 22, 2015, 19:53:42 »
kaeromorte, только забыл указать что сверху 8 Ом 120 Вт, а снизу 8 Ом 120 Вт при замкнутом ключе, 16 Ом 60 Вт при разомкнутом.

Именно так! Нарисовал в спешке, этот момент упустил.
Следовательно, для 16-омной нагрузки требуется чтобы первые 6 резисторов были самыми мощными (от 20 Ватт для 100-ваттного усилителя), а остальные 6 можно взять поменьше, например, по 3-5 Ватт.
« Последнее редактирование: Января 22, 2015, 19:55:38 от kaeromorte »

Оффлайн TiMAc

  • Опытный
  • ****
  • Сообщений: 694
  • Репутация: +146/-11
  • Да пребудет с Вами МЕТАЛЛ!!!
Re: Тихая запись ламповой головы дома
« Ответ #57 : Января 22, 2015, 20:32:42 »
а есть у кого нибудь реальные записи чтобы оценить всю гениальность прибора? а то что то нигде я нормальных пока не услышал(((

Онлайн Салют

  • Завсегдатай
  • ***
  • Сообщений: 417
  • Репутация: +66/-7
Re: Тихая запись ламповой головы дома
« Ответ #58 : Января 22, 2015, 21:14:14 »
Вот эту тему почитайте с ответа №7 и далее
https://guitarplayer.ru/index.php?topic=257962.0

Оффлайн Mjollnir Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 4033
  • Репутация: +655/-365
Re: Тихая запись ламповой головы дома
« Ответ #59 : Января 22, 2015, 21:15:13 »
а есть у кого нибудь реальные записи чтобы оценить всю гениальность прибора? а то что то нигде я нормальных пока не услышал(((
На такие записи и не рассчитывай, они не скажут ровным счётом ничего. Прибор позволяет беззвучно делать реампы и играть через усилител не опасаясь сжечь выходной трансформатор.
Припёрло поиграть в 3 часа ночи на разогретом маршалле или когда ребёнок спит и т.п. - включай и играй, можно кучу эффектов присобачить, под минус или песню играть, никому мешать не будешь.
А что касается звука - всё зависит от умения конкретного человека рулить его, вот по этому ждать каких-то примеров или того что подключил коробочку и звук будет как у <вставить название группы/имя гитариста> глупо.
