Здравствуйте, уважаемые радиолюбители!
Нужна ваша помощь: на днях раздобыл плату УНЧ от старого магнитофона Днепр 14а с блоком питания и выходным трансформатором. Хочу его использовать в качестве комбоусилителя.
У БП нашел выводы накала и анодного напряжения, подключил все по схеме, но динамик играет слишком тихо. Сигнал подавал на 4й вывод, (возможно со входом я ошибся), накал - 14 и 13, анодное - 7й, земля - 1й. Прошу вас подсказать в чём может быть проблема.

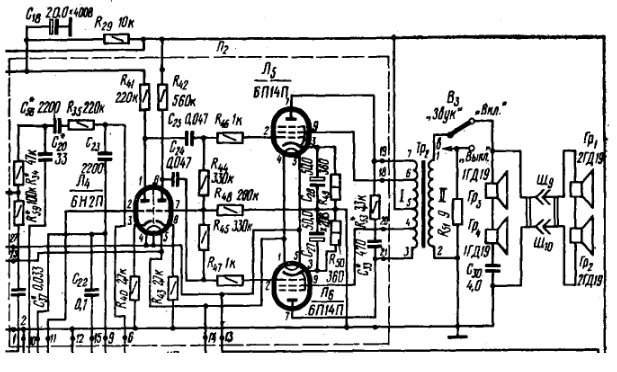

Схема прилагается

Хотел подключить сначала без регуляторов тембра и громкости, чтобы узнать работает ли усилитель вообще. Только что заметил, что забыл подключить анодное к r41 через r29 на анод 6н2п. Также подключил резистор на 1Мом между 4м выводом и землёй, как вы рекомендовали, звук в динамике усилился, но при этом он сильно искажён, и помимо него слышен сильный гул.

Конденсатор C18установлен. К сожалению проверить работоспособность конденсаторов возможности нет. Измерил напряжения на анодах ламп:
У 6н2п на 1й ножке - 21в, на 6й - 110в, 6п14п - 209в и 213в.


... и добавил:

Так же установил регуляторы по схеме, но ничего не изменилось, тот же гул

6н2п: 1- 21в, 2- 0в, 3- 0в, 4 и 5 - 5,4в; 6- 110в, 7- 0, 8- 0, 9- 0
6п14п:
Л6: 2- 5в, 3- 13в, 4 и 5- 5,6в; 7- 211в, 9- 224в
Л5: 2- 1в, 3- 8в, 4 и 5 - 5,3в; 7- 213в, 9- 221в
На C18 - 215в. C24 - 9в, C25 - 1в
Конденсаторы думаю менять вообще все

и схему, т.к. это не для гитары

Кстати на чистом подобное весьма прикольно звучит.
Ну и с чего-то надо начинать, опыт приобретать.
Опять же, проверить таким образом трансформаторы тоже будет не лишним. А дальше уже можно что-то из этого стороить гитарное.

DmitryT,

Конденсаторы думаю менять вообще все

Это правильно, но для начала надо заменить С24 и С25, потом ещё раз померять напряжения.
остальное пока не критично, дальше видно будет.
На 2 ножках Л5 и Л6 д б 0в, а там сейчас хрен чего, 5в и 1в. Скорее всего из-за утечки вышеуказанных кондёров. Возможно и перекос выходных ламп уберётся. А так же м б, что 21в на аноде 6н2п тоже из-за неё, как раз после соответствующего конденсатора 9в, т е эта цепь подсаживает анодку у 6н2п.

akl,
Да не, там скорее всего проблема именно с кондёрами(сталкивался при восстановлении подобных аппаратов для любителей старины ). А вот если что-то ещё обнаружится, то может что и не стоит это использовать в нормальной схеме.
И потом, опыт приобретается не когда всё работает с полутыка, а именно в таких ситуациях.

С выходными лампами судя по напряжениям вроде стало всё в порядке.
А вот с 6н2п странно - на 3 ножке действительно 0в?
Если да, то такое впечатление, что первый триод не работает. Либо нет тока через него(где-то обрыв). Может неконтакт в ламповой панельке.
Ещё, на каком пределе тестера измерялось это напряжение, может в последнем знаке были вольты, а там доли и надо переключиться на большую чувствительность?

Тогда сильно критичного в режимах по постоянному току я не вижу.
Кстати вопрос, а сигнал на 2ногу 6н2п подаётся напрямую или через конденсатор? Лучше последнее.

Ещё можно попробовать отпаять тот конец С25, который идёт на анод первого трида(ножка 1 6н2п), кинуть с этого конца резистор 220-560к на землю и подать сигнал туда.
Звук будет тихий из-за меньшего усиления(первый триод мы выкинули, а на нём основное усиление по напряжению), но возможно чистый. Если это будет так, то надо смотреть, что не так в обвязке первого триода. Либо это сама лампа, всё м б. Есть на что поменять?

Осциллографа конечно нет?
