Лампы есть, а вот осциллографа к сожалению пока нет. Пробовал отпаивать c25, всё равно есть этот гул, но он исчезает в крайних положениях регуляторов тембра.
Думаю проблема в том что я что-то упустил, но уже несколько раз проверял и все подключено по схеме.

Ну ладно, в принципе основные моменты понял, буду пробовать, Вам спасибо!

Переменники родные, проверял - рабочие, с динамиком тоже всё хорошо, но он не родной

... и добавил:

В крайних положениях звук чище, но гул никуда не исчезает

А собрано оно просто на столе? Может наводки?
Ещё мысль, в БП конденсаторы родные? Мне не попадалось(старые электролиты на гайках обычно рабочие), но говорят, что бывают и дохлые. К сожалению как померять пульсации без осциллографа не знаю. И из звуковой карты осцилл делать для данного случая чревато, т к напряжения высокие.
Искажения звука на что похожи? Тихие звуки слышны или отрезаются как попроговым шумодавом? Или просто сильный фон и за ним не слышно?

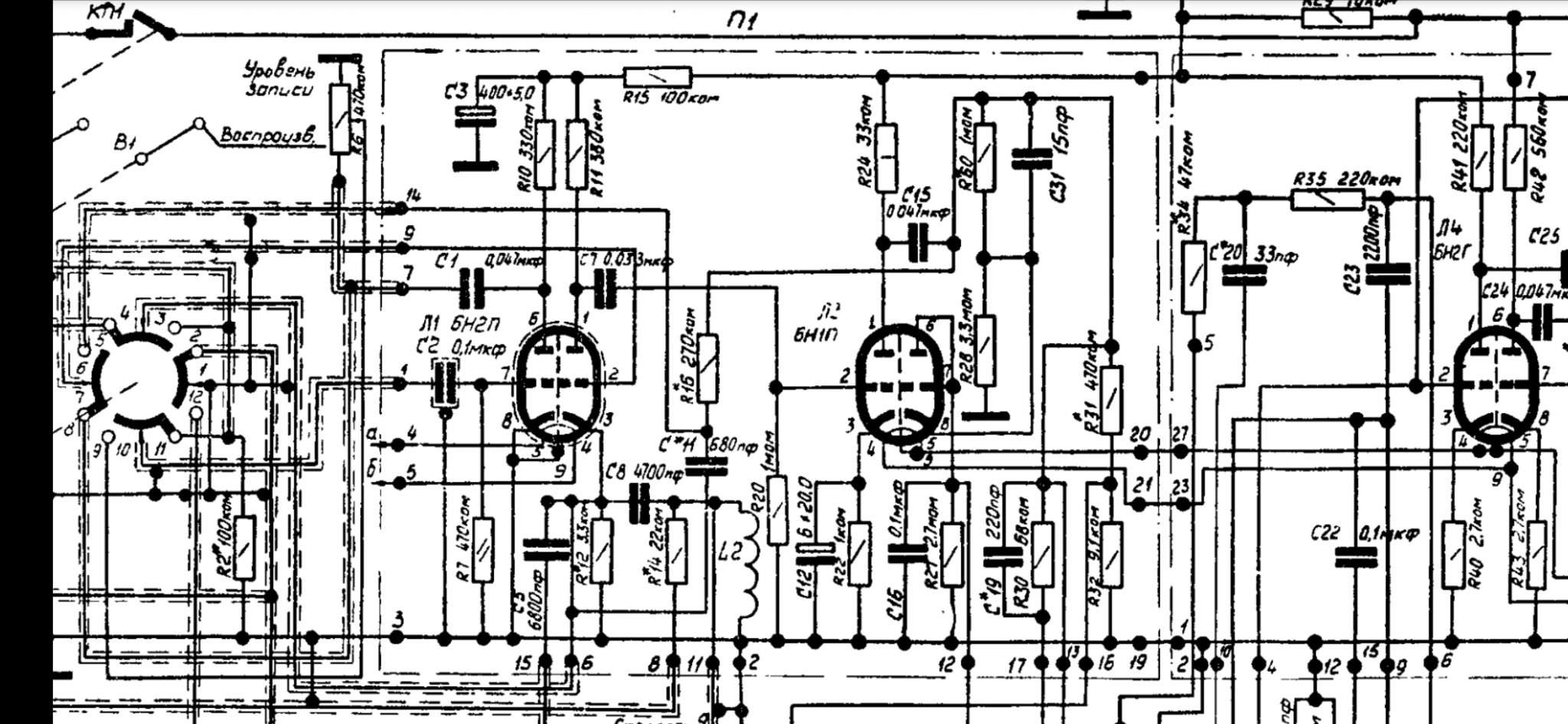

Накал заземлён? На схеме магнитофона что-то странное нарисовано, по идее средняя точка обмотки накала д б на земле, а у них почему-то крайняя и через лампочки Л8 и Л9 на землю. Лампочки Л8 и Л9 нафик, если вдруг подключены.

Как раз таки не заземлен, сейчас попробую

Это веская причина для фона. Как-то налетал на это.

По уму вообще-то накал надо поднимать над землёй, будет ещё меньше фона.
Делается это с помощью делителя с анодки, у которого нижнее плечо зашунтировано конденсатором.
Делитель состоит из 470-560к верхний, 33-47к нижний резистор. Параллельно нижнему вешается 0.01мкф. и серелина накальной обмотки подключается в точку соединения резисторов и конденсатора. Т о на накале получается 20-30в постоянки относительно земли.

Друзья! Я наконец решил проблему, честно говоря так и не разобрался в чем она заключалась, просто перебрал схему, Вам большое спасибо, теперь знаю на что необходимо обращать внимание.

В однотактах вообще вешают на катод выходной лампы(если она в автомате). Здесь наверное тоже можно так сделать, если поставить общий катодный резистор для выходных ламп. Только он д б в 2 раза меньше отдельных. Ну и конденсатор параллельно в 2 раза больше.

в однотактах в катоде обычно на десятки микрофарад конденсатор.
а еще надо чтоб как минимум вольт 15 было на этом катоде, иначе может не подействовать.

DmitryT,

если использовать родной предусилитель, как его правильно подключить?

А зачем? Если делать что-то гитарное, то есть смысл всё переделать на гитарные схемы, в зависимости от того звука, который нужен.

с предварительным усилителем и УМ все более менее понятно

Здесь что имеется ввиду под предварительным усилителем, 6н2п в мощнике или что-то другое?

для чего нужна третья плата?

Та что на схеме? Это усилитель записи-воспроизведения, это же был магнитофон.
В принципе Блекмор использовал подобный тракт для гитары, но у него магнитофон транзисторный. И это весьма специфическая вещь. К тому же помимо этого у него был ещё полный ламповый гитарный усилитель(и не один).
Посмотрел полную схему - П1 - запись-воспроизведение, П2 - УНЧ(мощник), П3 - генератор стирания и подмагничивания.

А так в принципе есть смысл, использовав трансформаторы и лампы, сделать гитарный уилитель, схема будет отличаться(мягко говоря ) И звук будет другой.
Вот кстати сходная тема https://guitarplayer.ru/equipment-craft/podkrovatnyj-kombik-iz-magnitofona-chajka-66/
Правда магнитофон попроще.

akl,

в однотактах в катоде обычно на десятки микрофарад конденсатор.

Но там и ток сильно больше.

еще надо чтоб как минимум вольт 15 было на этом катоде, иначе может не подействовать.

В любом случае лучше чем на земле. В принципе надо больше чем напряжение накала. Тогда в лампах образуется обратный диод, который препятсятвует передаче наводки с накала.
