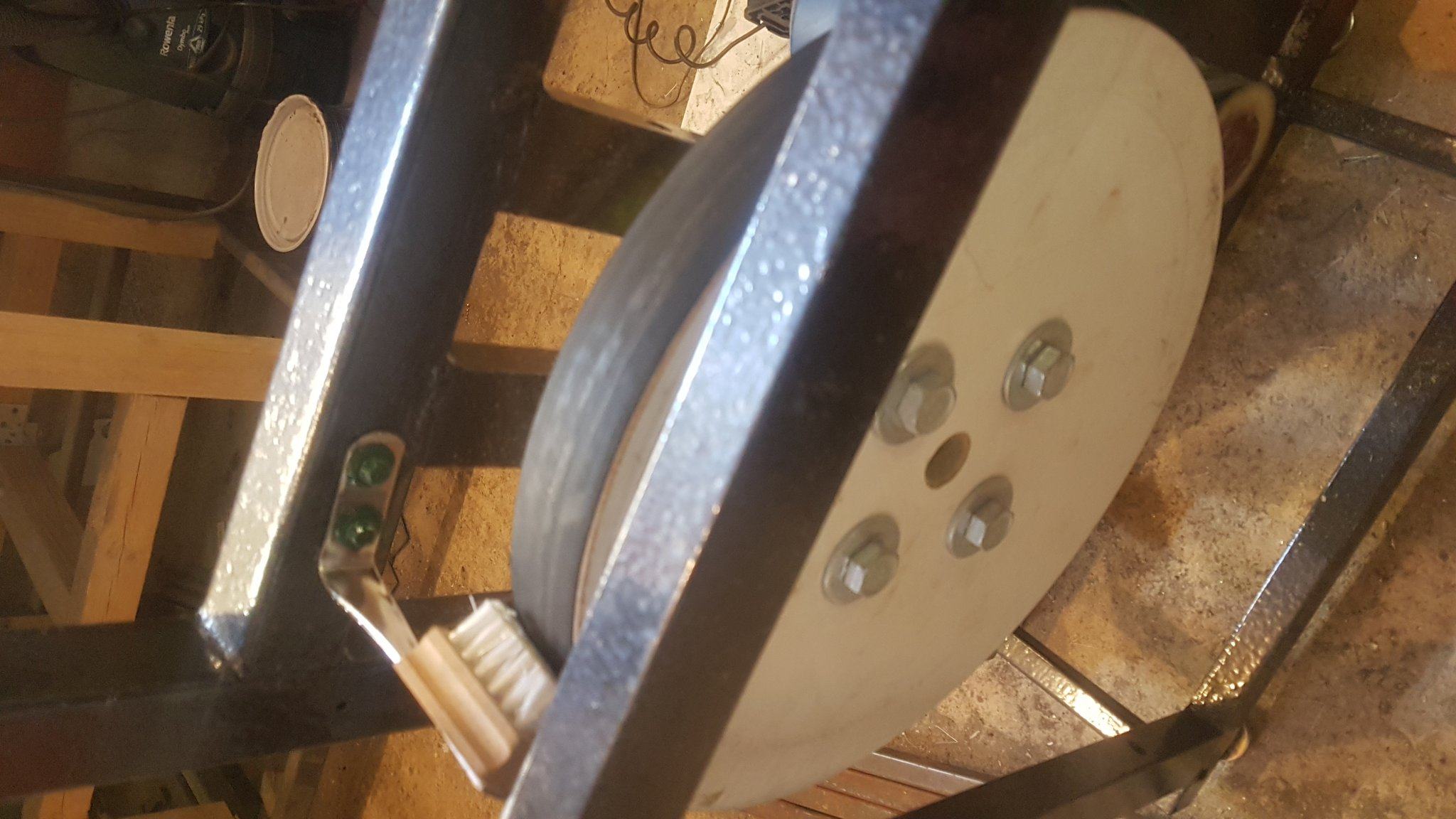

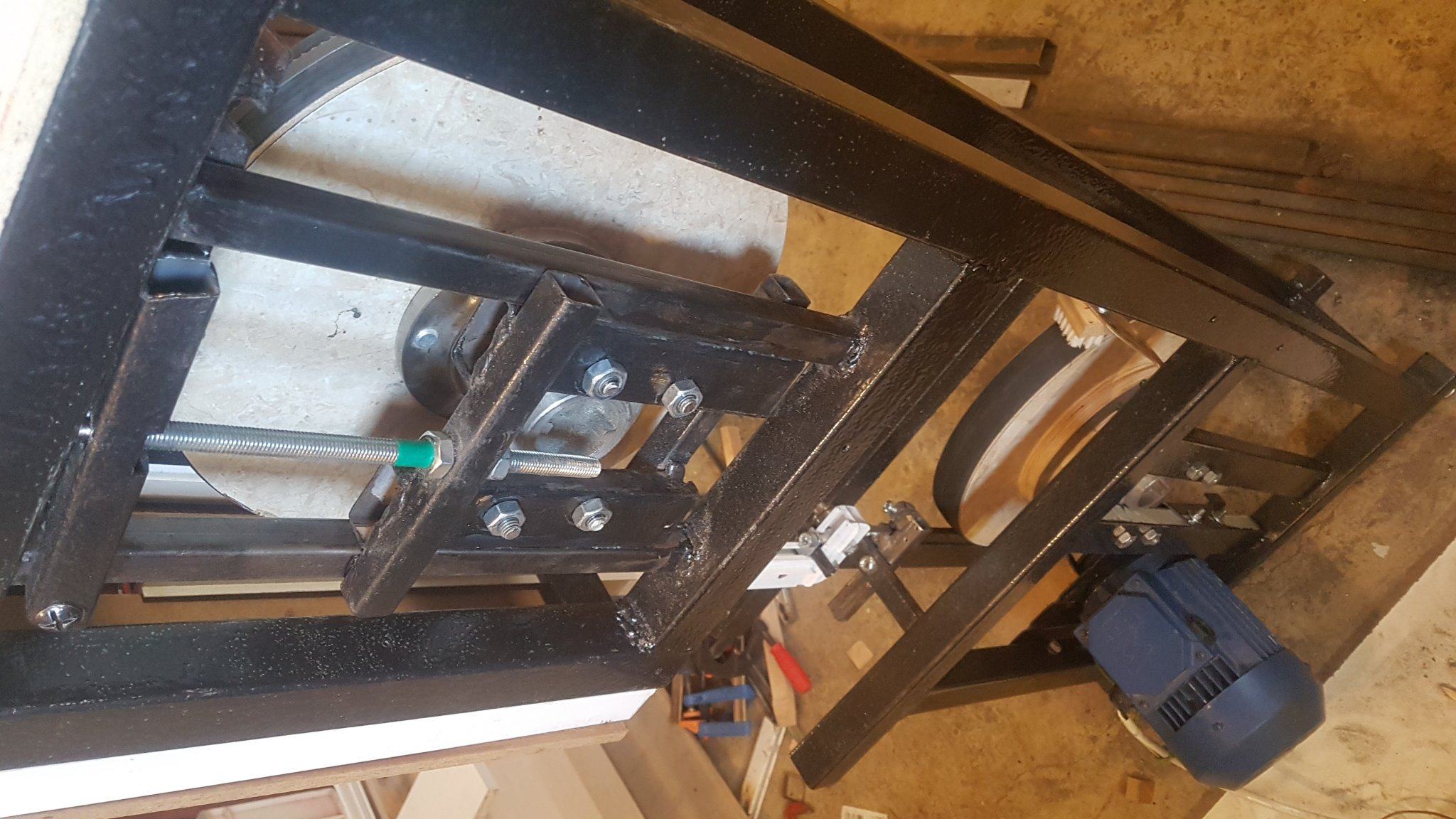

Да че там подробнее рассказывать, два колеса и движок. Схем в интернете полно, детали по ходу придумываются, по месту все отрезается, приваривается, прикручивается. Сначала сделал два колеса с бочкообразным профилем, диаметр 320мм, натянул сверху резину. Резину взял с б/у мембраны расширетельного бака, как раз недавно менял на холодной воде. Каркас - часть обрезков профиля50x50, часть от старого торгового оборудования. Направляющие из аллюминия -тоже торговое оборудование. Подшипники у друга в автосервисе взял, с хонд какие-то. Натяжная пружина позаимствована с офисного кресла. Как-то выходил курить, кто-то пару раздолбанных кресел припер в контейнер, с них и скрутил. Горизонтальный упор и нижние направляющие из прутка графитного капролона. На небольших объемах не сильно протачивается, можно если что заменить на брусочки из черного дерева. Движок трехфазник 750вт, 1350 оборотов переделан на 220в, рабочий кондер пока на 40 мкф 450в, потом подберу поточнее. Скорость как раз через шкивы понижается примерно вдвое, как раз получается требуемая скорость движения полотна.
Полотно стоит 2375мм, но можно и большую длину поставить, зазор сверху позволяет. А то часто бывает, что в продаже нужного типоразмера нет, хотя сейчас могут сварить любой длины на рынке.
Я его слепила из того, что было )))
