Народ, подскажите стоит ли использовать для накладки клен радиал? Рисунок интересный.

радиал на накладке - наоборот хорошо. а если еще и прямослой - вообще отлично

Оффлайн Deepwater Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 375
  • Репутация: +142/-2
  • Не парься!
Re: А-ля PRS или с места в карьер...
« Ответ #121 : Января 27, 2021, 13:57:05 »
:selfmade2:НОВЫЙ ПРОЕКТ!!! :selfmade:

Оставались разные обрезки дерева, решил замутить из них гитарку.
Форма деки на основе ESP LTD f-series, в итоге остановился на форме ESP E-FR, из-за более плавного нижнего рога.
2375455-0
А форма головы грифа что-то не очень у них, поэтому башку решил сделать по форме джексоновской.
Накладку из палисандра, акульи зубы на нее.
Покрасить в какой-нибудь фиолетово-черный.
Черная фурнитура, поставить на это дело фиксированный бридж со сквозными струнами, пару хамбов.

Шаблон нарисовал на миллиметровой бумаге, используя отмасштабированную картинку в фотошопе.
2375457-1
Потом сделал шаблон.
2375459-2
Прифуговка и переклей из обрезков (ольха, клен, палисандр).
2375461-32375463-4
Обрезал по контуру бланк, обогнал по контуру фрезой.
2375465-52375467-6

... и добавил:

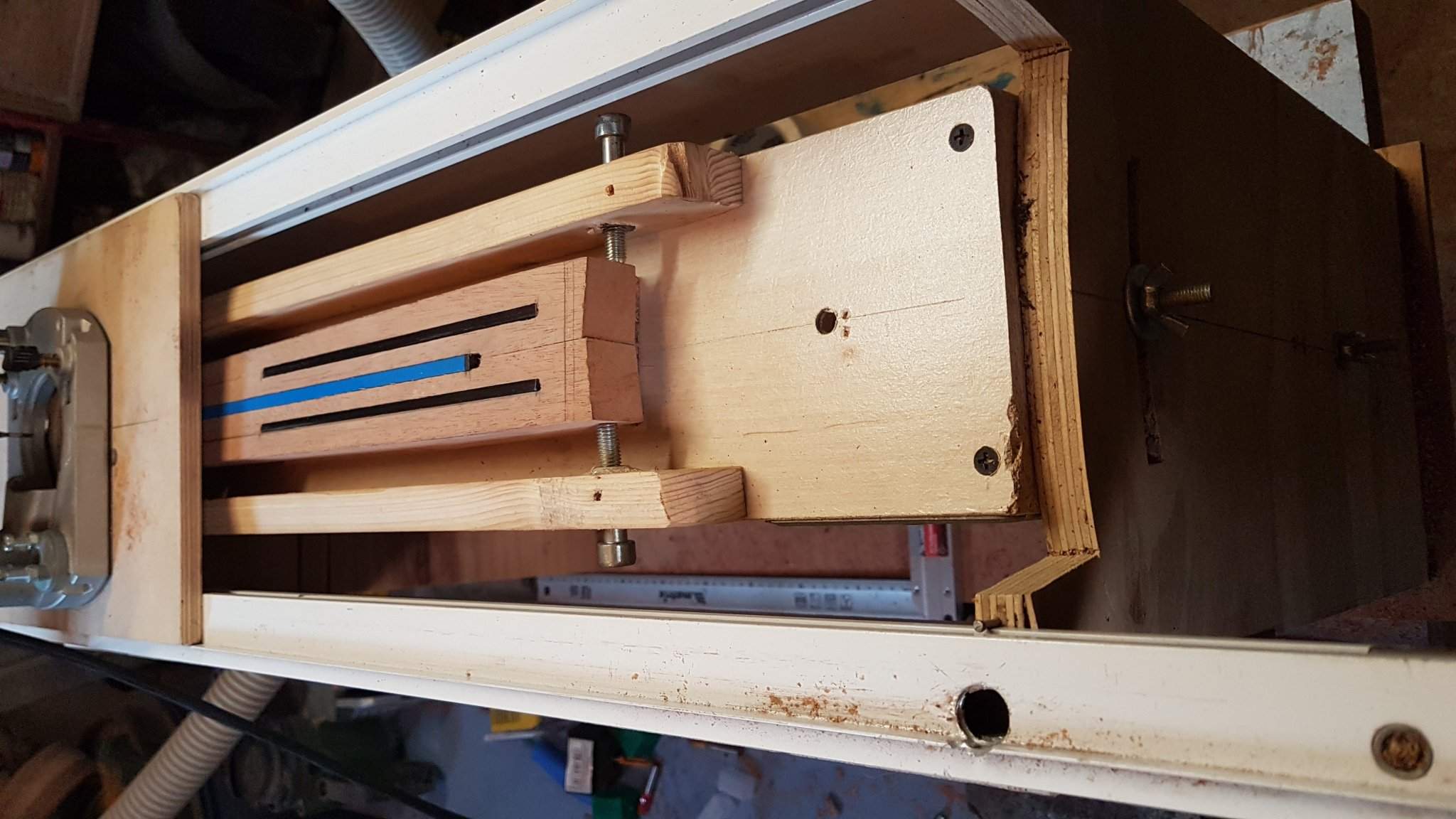

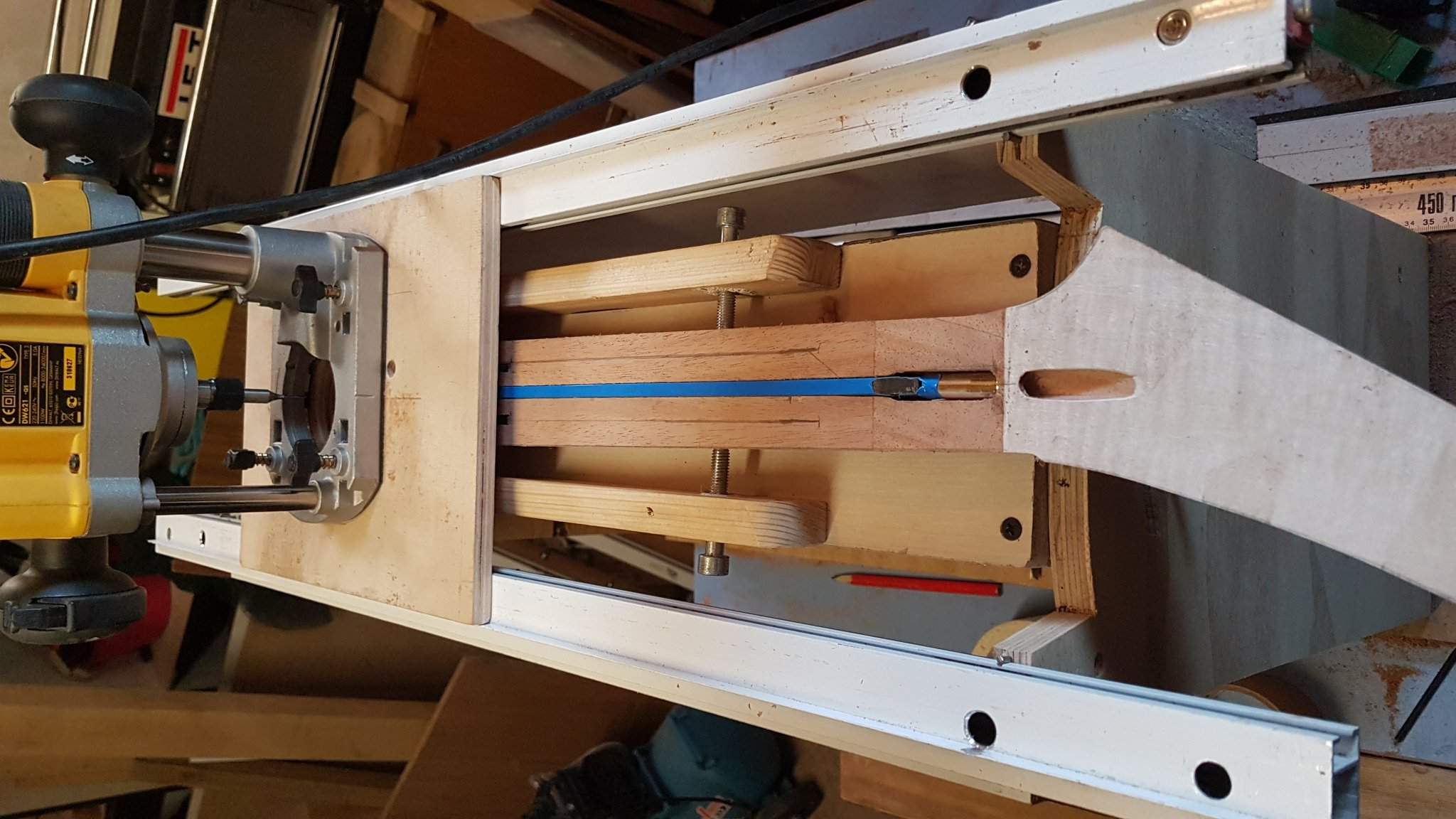

Гриф из трех кусков махагони (два куска гриф со склейкой посередине, третий кусок на голову, с переклеем под накладкой).
Голова шпонирована волнистым кленом.
2375455-7
2375457-8
« Последнее редактирование: Января 27, 2021, 14:51:06 от Deepwater »

Онлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 5197
  • Репутация: +737/-20
Re: А-ля PRS или с места в карьер...
« Ответ #122 : Января 27, 2021, 14:58:05 »
:selfmade2:НОВЫЙ ПРОЕКТ!!! :selfmade:


Шаблон нарисовал на миллиметровой бумаге, используя отмасштабированную картинку в фотошопе.


дружище, вот тут ты в корне неправ. надо было по уму то, идти в тему чертежи гитар, и замучить всех требованием прислать тебе в личку чертежи в пдф

Оффлайн Deepwater Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 375
  • Репутация: +142/-2
  • Не парься!
Re: А-ля PRS или с места в карьер...
« Ответ #123 : Января 27, 2021, 15:14:17 »
дружище, вот тут ты в корне неправ. надо было по уму то, идти в тему чертежи гитар, и замучить всех требованием прислать тебе в личку чертежи в пдф
Ага, долго и нудно канючить, а потом обижаться, что все редиски, и не хотят помочь благим начинаниям =)
Находил подобный чертеж, но нафига козе баян? =) К тому же нужна только форма, остальное все равно рассчитывать.
Проще и быстрее самому нарисовать, а потом сразу перенести на фанеру.
С печатью из пдф в размер 1:1 тоже не все так просто (по крайней мере с моим принтером). Он не хочет печатать многостраничный постер сразу  из пдф. Приходилось печатать в формат *.xps или *.prn. А потом из него печатать постер многостраничный. По другому не получалось.
« Последнее редактирование: Января 27, 2021, 15:17:21 от Deepwater »

Оффлайн Роман Князев

  • Эксперт
  • *****
  • Сообщений: 1980
  • Репутация: +515/-5
Re: А-ля PRS или с места в карьер + Другие проекты
« Ответ #124 : Января 27, 2021, 15:57:58 »
Deepwater, удачи в начинаниях!
А почему именно такая форма?

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7693
  • Репутация: +2123/-401
    • Bandcamp
Re: А-ля PRS или с места в карьер + Другие проекты
« Ответ #125 : Января 27, 2021, 16:21:59 »
Стоило задуматься о том, что пора воплотить давнюю идею и выпилить копию ESP Forest, как на форуме сразу кто то уже начал :hmmm: Прям телепатия, плюсую

Оффлайн Deepwater Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 375
  • Репутация: +142/-2
  • Не парься!
Re: А-ля PRS или с места в карьер + Другие проекты
« Ответ #126 : Января 27, 2021, 16:33:30 »
Вывел форму деки
2375482-0
2375484-1

... и добавил:

А почему именно такая форма?
Захотелось чего-то необычного, с деревом вообще по кайфу работать. А тут еще и форма такая прикольная.

... и добавил:

Кстати, несмотря на всю прикольность а-ля PRS, как оказалось для диванного гитаризма мне ее форма не совсем удобна.
Вырез больше смещен в сторону рогов. Когда ставишь ее на ногу, то дека уползает назад, что делает не очень комфортной постановку правой руки, ее тоже приходится оттягивать назад к бриджу.
На фотке, где форма на миллиметровке отрисована, можно увидеть контур прса (с шаблона перенес, по которому делал). Специально делал сравнение контуров, чтоб посмотреть смещение выреза.
« Последнее редактирование: Января 27, 2021, 17:46:49 от Deepwater »

Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8106
  • Репутация: +2200/-28
  • GuitarPlayer.Ru fan!
Re: А-ля PRS или с места в карьер + Другие проекты
« Ответ #127 : Января 27, 2021, 20:08:49 »
Кстати, несмотря на всю прикольность а-ля PRS, как оказалось для диванного гитаризма мне ее форма не совсем удобна.
Вырез больше смещен в сторону рогов. Когда ставишь ее на ногу, то дека уползает назад, что делает не очень комфортной постановку правой руки, ее тоже приходится оттягивать назад к бриджу.
На мой взгляд вот как раз вырез под ногу должен быть ближе к бриджевому датчику, особенно, если за бриджом приличный кусок деки, иначе даже баланс будет в сторону деки и уводить гриф вверх.

Оффлайн stratovalius

  • Эксперт
  • *****
  • Сообщений: 2218
  • Репутация: +976/-83
Re: А-ля PRS или с места в карьер + Другие проекты
« Ответ #128 : Января 28, 2021, 04:20:09 »
Какая душевная тема. Автор молодец.

Оффлайн Deepwater Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 375
  • Репутация: +142/-2
  • Не парься!
Re: А-ля PRS или с места в карьер + Другие проекты
« Ответ #129 : Января 28, 2021, 13:35:17 »
На мой взгляд вот как раз вырез под ногу должен быть ближе к бриджевому датчику, особенно, если за бриджом приличный кусок деки, иначе даже баланс будет в сторону деки и уводить гриф вверх.
Мне кажется, что влияние выреза в балансе дека-гриф вообще не существенно, исключительно вопрос удобства в домашних условиях. Из этих соображений форму Flying V  обычно и не рекомендуют брать начинающим.


... и добавил:

Делюсь своим опытом по сверлению сквозных отверстий под струны.

Вывел пятку грифа, фрезернул карман. Разметил положения бриджа и тут возник вопрос: "Как сделать ровные сквозные отверстия через корпус гитары имея только шуроповёрт?" :dash:
Сверлильного станка нет, длинных свёрл нет, кондукторов нет (хотя по обзорам и не подойдут: люфтят, растачиваются и в итоге уводит). Опыт использования кондуктора в виде двух перпендикулярных брусков тоже не впечатлил.
Разметил отверстия под струны относительно осевой линии деки. Наметил шилом входные отверстия.

В моем случае очевидно, чтоб соблюсти ровность, необходимо сверление с двух сторон.
С лицевой стороной проблем нет. Тут другой вопрос: "Как определить место выхода отверстий с другой стороны?".
У деки уже выведена форма и при наличии изгибов точно определить выходные отверстия весьма проблематично.

После перекура и раздумий  :-[ пришла в голову следующая идея (см. фото, для наглядности на примере шаблона сфоткал):
- через центры отверстий провести линию;
- по линии положить линейку;
- через линейку перекинуть нитку с грузиками (в моем случае привязаны две гайки), своего рода отвесы (на фото видно как перекинута нитка :lupa:);
- отметить положения ниток;
   Переворачиваем деку.
- кладем линейку;
- перекидываем нитку;
- выставляем нитку по сделанным отметкам;
- проводим карандашом линию - это центры выходных отверстий.
- по этой линии размечаем расстояния относительно осевой линии деки, намечаем шилом.
Если не хочется рисовать карандашом по деке, то можно предварительно можно наклеить полоски малярного скотча.
2375528-02375530-1
Далее встречное засверливание .
Использую сверло 2-3 мм для засверливания примерно на 2/3 глубины - это ~3 см
Для контроля вертикальности использую CD.
2375532-2
Сверлил сверлом 2мм. Отверстия четко совпали.
Далее расширяю отверстия с обратной стороны под футорки, а потом расширял более крупным сверлом уже на всю глубину с лицевой стороны.

В итоге имеем равноудаленные отверстия по одной линии с обеих сторон.

Может и заморочено, но накосячить с такой, вроде очевидной, задачей как-то не хотелось  :alc:
« Последнее редактирование: Января 28, 2021, 14:51:49 от Deepwater »

Онлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 5197
  • Репутация: +737/-20
Re: А-ля PRS или с места в карьер + Другие проекты
« Ответ #130 : Января 28, 2021, 16:02:20 »
использовать в качестве кондуктора ненужную старую станину от стратобриджа

Оффлайн Deepwater Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 375
  • Репутация: +142/-2
  • Не парься!
Re: А-ля PRS или с места в карьер + Другие проекты
« Ответ #131 : Января 28, 2021, 16:31:32 »
использовать в качестве кондуктора ненужную старую станину от стратобриджа
хорошая идея, но ненужного блока от тремоло нет ???
При сверлении с одной стороны нужно длинное тонкое сверло, при этом возможен разброс выходных отверстий.
При встречном сверлении остается вопрос позиционирования с обратной стороны.

Оффлайн DJENT

  • Опытный
  • ****
  • Сообщений: 740
  • Репутация: +351/-0
  • GuitarPlayer.Ru fan!
Re: А-ля PRS или с места в карьер + Другие проекты
« Ответ #132 : Января 28, 2021, 16:51:07 »
сверли крайние и соедини их прямой линией с обратной стороны

Оффлайн Deepwater Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 375
  • Репутация: +142/-2
  • Не парься!
Re: А-ля PRS или с места в карьер + Другие проекты
« Ответ #133 : Января 28, 2021, 17:03:10 »
сверли крайние и соедини их прямой линией с обратной стороны
и как они выйдут?

Оффлайн SLK

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +169/-10
  • simakera guitars
Re: А-ля PRS или с места в карьер + Другие проекты
« Ответ #134 : Января 28, 2021, 17:14:25 »
и как они выйдут?

сверлить с двух сторон, не насквозь
