Разрезной, это когда нет замкнутго кольца в плоскости намотки катушек. Например для одной катушки(как наиболее клинический случай) оборачиваем фольгой обмотку вдоль витков, так вот этот оборот фольги не должен замыкаться, чтобы не образовывать замкнутый виток вокруг катушки.
Если(как я понял) фольга наклеена на пластиковую крышку внутри, то желательно её разрезать в одном месте сбоку, а также не заклеивать дно(верх датчика). Либо сделать два разреза вдоль сердечников катушек до одного края. Белым нарисован общий контур экрана. Красным - то, что надо вырезать. Таким образом будет убран короткозамкнутый виток возле катушек(картинка для хамба есссно).

И вообще, не очень понимаю смысла экраниировать хамбы. Они и так помехи давят. Многие крышки снимают. Правда с чисто пластиковыми никогда не сталкивался, как минимум основание всегда металлическое. Единственное, что стоит там заземлить, это сердечники в катушках(если они там есть).

Кстати в видео походу пикгуард неправильно заклеили, в верхней части экран должен иметь прорези, идущие от дырок для датчиков(я давал ссылку на тему, где AZG описывал это).
Ещё не понял, разрыв ленты сверху катушки с нахлёстом что ли? Лучше без, просто с маленькой щелью.
Хорошей идеей было бы наматывать экран на какую-то толстую прослойку(хотя бы из того же скотча), иначе добавляем ёмкость между внешними витками катушки и землёй, может верх поджирать. А чем больше расстояние, тем она меньше.
12 сердечников можно заземлить разными способами. Они снизу торчат? Резьба на них есть(для регулировки)? Если да, то выкручиваем, лепим такой же экран и заворачиваем снизу через него. Таким образом будет обеспечен контакт всех сердечников с землёй.
Если снизу не торчат и резьбы нет, то опять же, снизу к ним есть доступ? Если есть, то берём тонкую полоску бронзы, латуни(что-либо относительно пружинящее и проводящее). Напротив каждого сердечника делаем выступ(накерниваем на деревяшке). Далее крепим полоску к датчику. Для того, чтобы полоска прижималась ко всем сердечникам, под датчик подкладываем кусок микропористой резины(я использовал упаковку от столовых ножей). Резина при установке датчика на гитару прижмёт выступы к сердечникам, таким образом обеспечивая контакт. Можно ещё промазать торцы сердечников токопроводящим клеем. Правда этот способ подходит только ели звучки прикручены без рамок, прямо на корпус, т к надо, чтобы винты прижимали дачтик к нему, а не наоборот, как в рамке.
Если снизу не подобраться, а сердечник торчат сверху, то можно их обмотать тонкой проволочкой(одна жила от многожильного провода. Обматывать надо восьмёркой, т е огибаем один сердечник с одной стороны, следующий - с другой, потом опять меняем. Между сердечниками проводок должен проходить крест накрест. Можно даже пару раз перекрутить между сердечниками. немного геморно, т к проводок должен быть натянут, но выполнимо. Как вариант, можно надеть полоску фольги, но дырки под сердечники надо делать чуть меньше, чтобы фольга с натягом села. Но фольга хуже тем, что ширину придётся брать почти во всю катушку(иначе порвётся), а это таки короткозамкнутый виток, которого лучше избегать.
Можно использовать комбинации этих способов, насколько фантазии хватит. А вообще желательны фото датчиков(со всех сторон), а то так гадать можно до ...

Дык непонятно было, зачем его туда делать(экран)? Вот заземление сердечников даёт определённый эффект, особенно если рука недалеко от датчика, то фон ощутимо повышается. В датчике не должно быть незаземлённых металлических частей. А что, основания из металла там тоже нет? Как-то не представляю себе такую конструкцию хамба.

А шурупы во что вкручиваются? И как крепится магнит, если нет металлического основания?

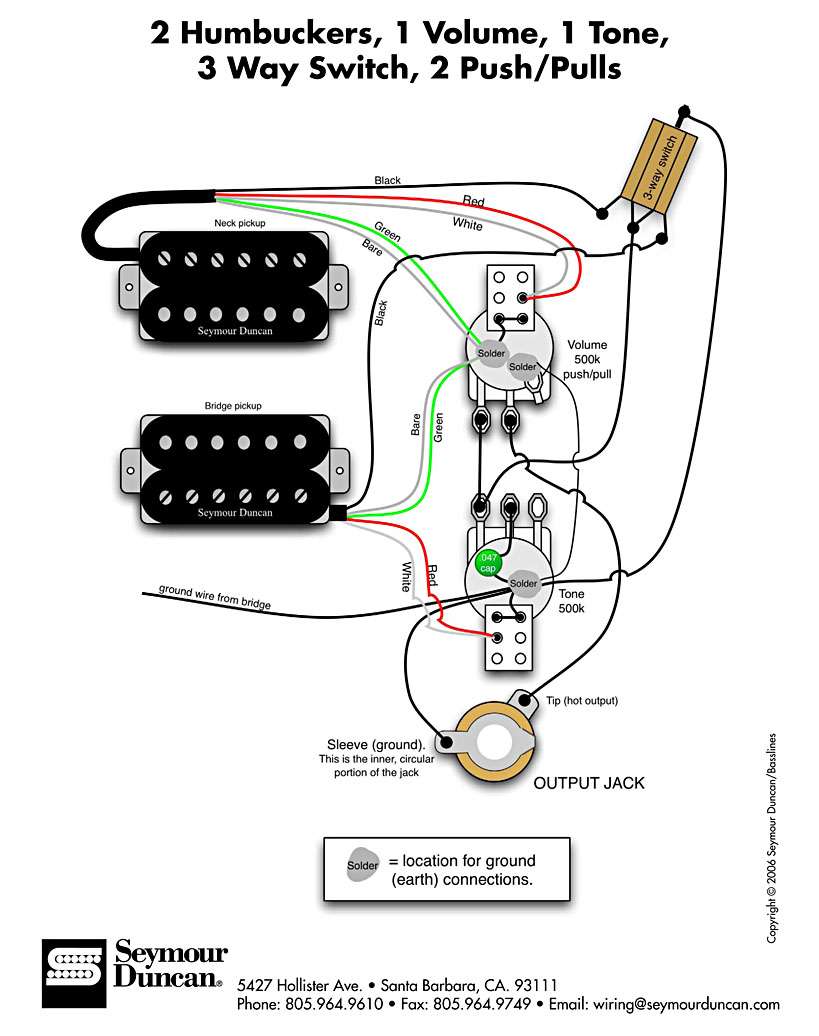

Если не заморачиваться, можно спаять, как на схеме. Или перенести всё, что припаяно к крышкам потов, на выходное гнездо. Это не очень удобно, но зато правильнее не бывает.
Минусовые провода - провода, по которым сигнал попадает на землю, т к у него всегда два провода, активный и земляной.
Экранировку темброблока можно подпаять к корпусу пота, а сам экран будет контачить с потом через крепление, чисто механически.
А почему через конденсатор? Т е можно и так конечно, но не обязательно, можно напрямую. Конденсатор обычно рекомендуют на случай пробоя лампового усила, но я с таким не встречался уже лет 30(хотя конечно через мои руки прошло не так много усилителей).

Угу.

джек хреновый был

А может перегрел и замкнуло. Попадались такие гнёзда, где изолятор был из чего-то легкоплавкого. Хотя даже голимый китай из чип-и-дипа не плавится.
Кстати на всякий(предупреждён=вооружён), поты тоже можно перегреть, если паять с усердием.
