Автор Тема: Гитарная электроника (датчики, распайка,...) (Прочитано 576854 раз)

AZG · « **Ответ #2760 :** Марта 22, 2019, 00:24:42 »

Clause, с подсветкой реально громкости сфоткать?

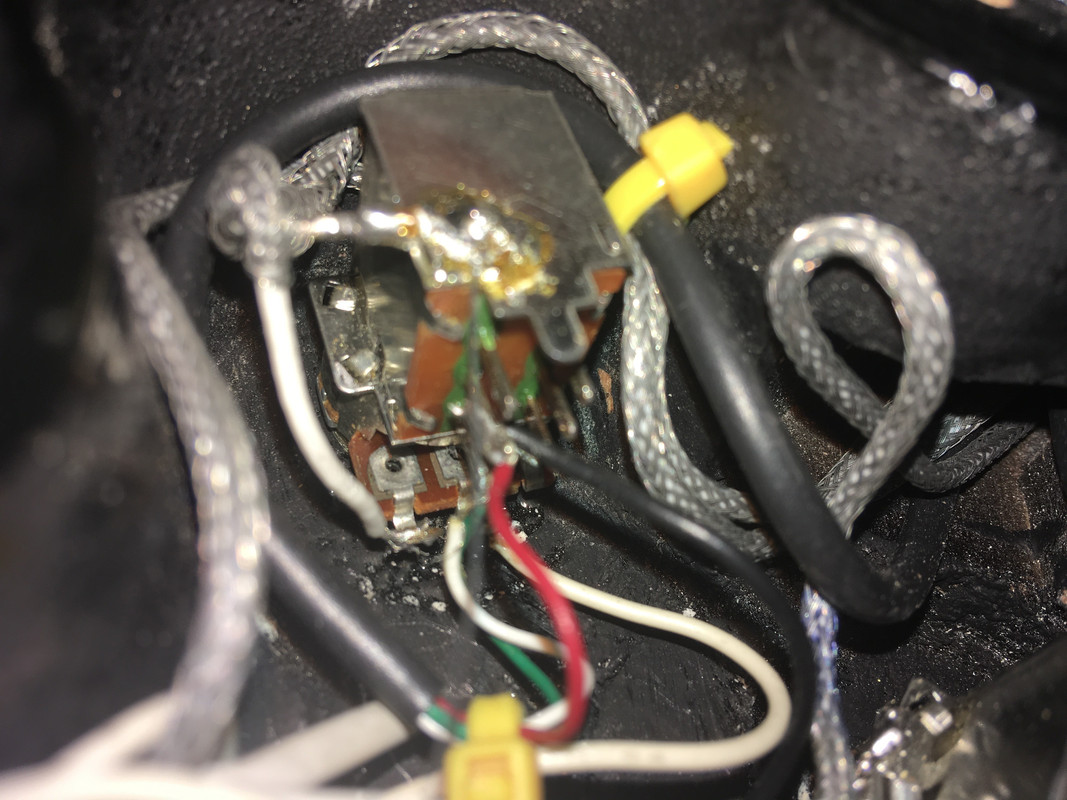

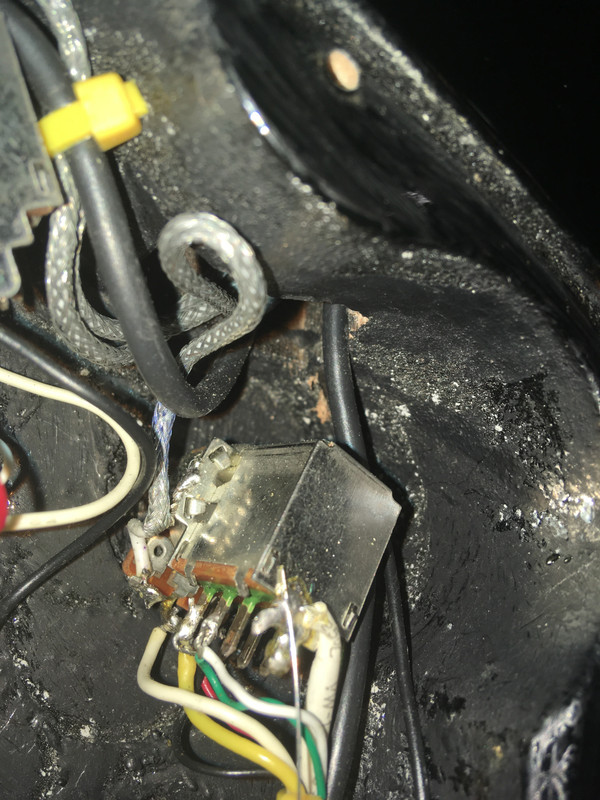

Clause · « **Ответ #2761 :** Марта 22, 2019, 00:37:15 »

Цитата: AZG от Марта 22, 2019, 00:24:42

Clause, с подсветкой реально громкости сфоткать?

(нажмите чтобы показать/спрятать)

... и добавил:

и нэк

(нажмите чтобы показать/спрятать)

AZG · « **Ответ #2762 :** Марта 22, 2019, 01:16:31 »

Clause, Ну, на сколько видно все же зависимая распайка. Хоть это радует. Но сборка так себе...

Vasik_NJ · « **Ответ #2763 :** Марта 22, 2019, 05:05:32 »

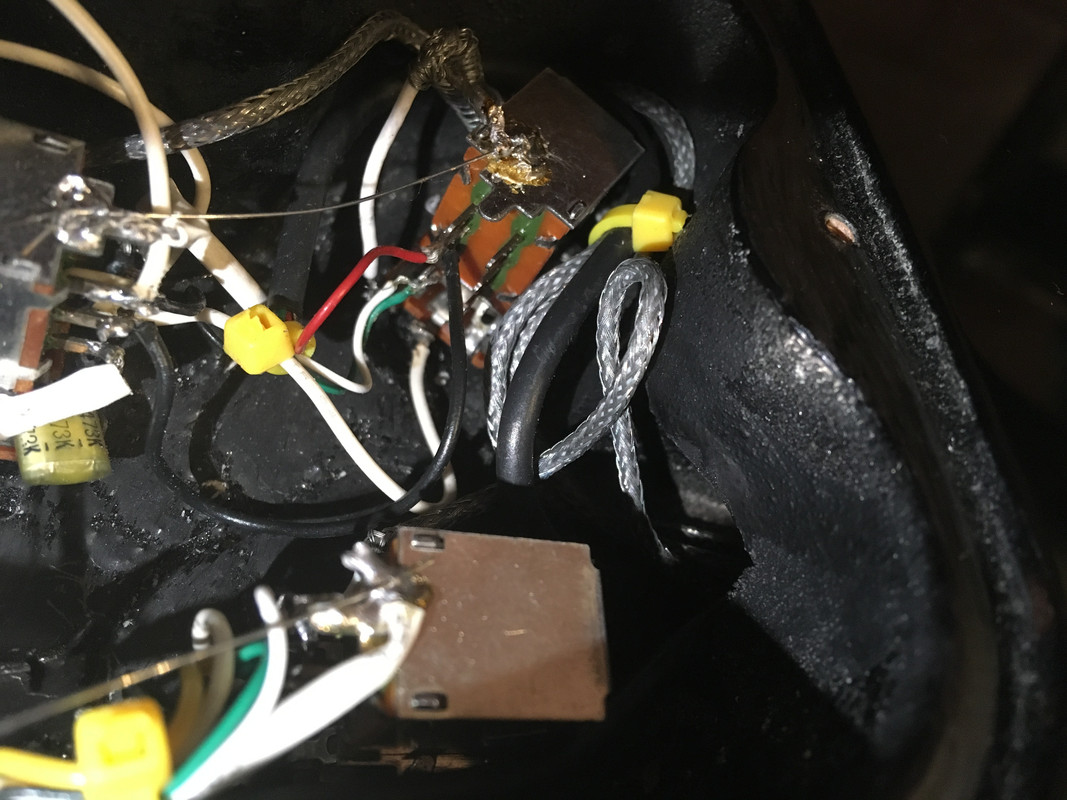

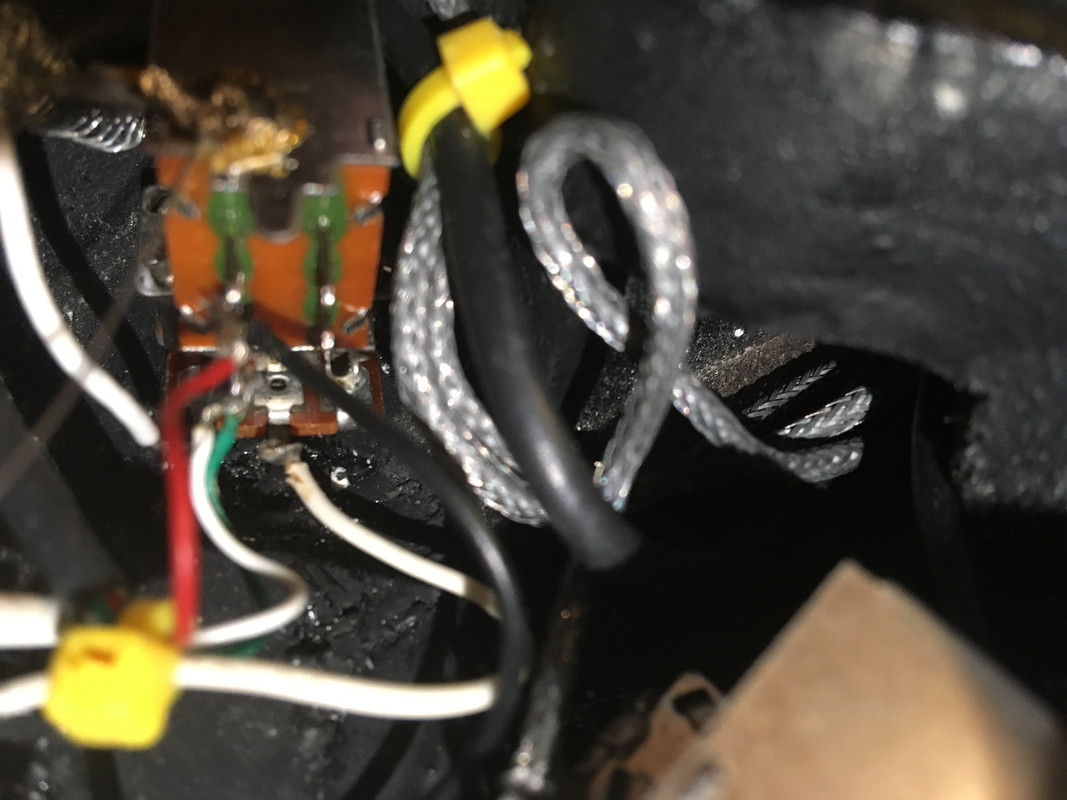

Цитата: Clause от Марта 21, 2019, 23:37:44

Сфотать, так чтобы что-то было видно не получается, может конечно для глаза профессионала что-то прояснит.
(нажмите чтобы показать/спрятать)

Тонкий провод - земля и как мне кажется, соединена не звездой, а последовательной цепью идёт от одного пота к другому, и если изоляция сигнального провода (оплётка) его где то касается, то вот она и родимая - земляная петля. Я бы для пробы заизолировал эти земляные моножильные провода (изолентой) и дальний пот, который вверху, отсоединили бы от соседнего и припаял отдельно на тот пот, который ближе к разъёму выхода и от которого идёт земля на выходной разъём.
Но, не видя схемы и реальной распайки, могу ошибаться...

Clause · « **Ответ #2764 :** Марта 22, 2019, 07:31:42 »

Цитата: Vasik_NJ от Марта 22, 2019, 05:05:32

соединена не звездой, а последовательной цепью идёт от одного пота к другому

Так и есть. За совет спасибо, изолировать попробую сегодня, перепаять землю звездой - это уже только с мастером, сам к сожалению не знаю с какой стороны паяльник держать

ну что ж · « **Ответ #2765 :** Марта 22, 2019, 16:51:30 »

А по-моему фаеру что скажите?
Распаял нек и Бридж на крайние контакты свича
Всё работает , но при закрытии потенциометров фон остаётся
Проводок Земля нормальный
Вытаскивал опору бриджа проверял
Но кстати бриджевый датчик от LPJ с задником типа хром

AZG · « **Ответ #2766 :** Марта 22, 2019, 16:57:06 »

ну что ж, Там надо все ПЕРЕДЕЛЫВАТЬ! жуть...

ну что ж · « **Ответ #2767 :** Марта 22, 2019, 18:05:12 »

мрак))

Clause · « **Ответ #2768 :** Марта 23, 2019, 11:55:51 »

Изоляция, к сожалению, не помогла. Заметил что фон при убранной громкости идентичен фону неподключенного кабеля. Когда замыкается только sleeve, фон уходит, при подключении tip возвращается... Может быть проблема в гнезде? Или это норма?

Aleksey_80 · « **Ответ #2769 :** Марта 23, 2019, 20:09:15 »

Добрый вечер, уважаемые форумчане!

Очень нужна ваша помощь.
Приобрел недавно гитару Yamaha Pacifica 012. Гитара б/у. Было несколько хозяев, поэтому решил привести ее в порядок.
Внутри, как показал осмотр, она перепаивалась.
Обратил внимание, что звукосниматели стоят не родные.

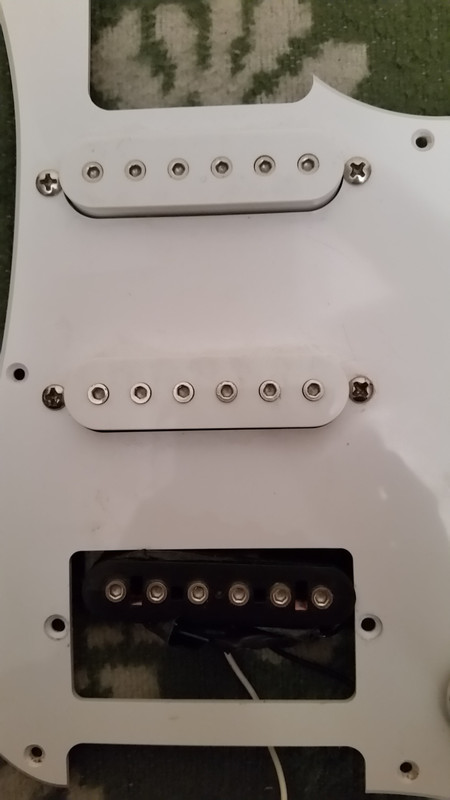

Помогите, пожалуйста, опознать звукосниматели. В интернете гуглил, похожи на АРКО, но не уверен.
На том, что с белым проводом на корпусе возле проводов есть клеймо 50, на остальных двух (с красным и желтым проводами) 52.

Заранее благодарен.

Aleksey_80 · « **Ответ #2770 :** Марта 25, 2019, 23:04:30 »

Какой звукосниматель и где должны быть установлены?
Если я правильно понял, то разный цвет провода у одного производителя что-то обозначает?
Сопротивление примерно одинаковое: 5,4-5,6 кОм.

И еще вопрос.

Имеется рельсовый хамбакер в форм-факторе сингла, который будет стоять возле бриджа.
Есть ли смысл коммутировать его переключателем в различных сочетаниях с этими тремя синглами, например, он+нековый или он+мидл или он+нек+мидл?
Есть ли смысл это делать? Может кто-то проводил такие эксперименты?

Vasik_NJ · « **Ответ #2771 :** Марта 26, 2019, 05:38:22 »

Цитата: Aleksey_80 от Марта 25, 2019, 23:04:30

Имеется рельсовый хамбакер в форм-факторе сингла, который будет стоять возле бриджа.
Есть ли смысл коммутировать его переключателем в различных сочетаниях с этими тремя синглами, например, он+нековый или он+мидл или он+нек+мидл?
Есть ли смысл это делать? Может кто-то проводил такие эксперименты?

То есть хочешь поставить 4 датчика?
Я бы не стал ставить два датчика в формате сингла в нишу для полноразмерного хамбакера ибо магнитными полями будут сильно друг другу характеристики портить, но практически не проверял - может и понравится... Раз есть все датчики - возьми и попробуй.
Какой смысл нам гадать какой будет звук у неизвестных датчиков?

В этом деле обычно так: не нравится звук - меняй датчики на что то путёвое, лучше фирмовые, что бы не было шило на мыло. А то денег не напасёшся на эксперименты со всяким барахлом.
С хорошими датчиками так - купил, поставил и забыл - играешь в удовольствие и мозги не паришь.
Хочется другого звука - берёшь ещё одну гитару и ставишь туда комплект под новые запросы

Aleksey_80 · « **Ответ #2772 :** Марта 26, 2019, 20:47:36 »

Vasik_NJ, добрый вечер!
Да, планирую оставить те, что есть. Но по возможности сделать побольше комбинаций для экспериментов со звуком.
Это моя первая электрогитара. Попала не в очень хорошем состоянии. Решил ее перебрать и привести в порядок.
На мой взляд, звучала достойно, особенно рельсовый минихамбакер с соседним синглом. Но сравнить не с чем, понравилась. Финансы ограничили, конечно хотел новую.
Вот и распайку планирую сделать по-нормальному, а датчики пока оставить старые (с чего-то нужно начинать, а дальше будет видно).
Но пока только одни вопросы.
Нашел интересную ссылочку, заинтересовала http://gitarnikum.blogspot.com/2012/11/stratocaster.html.
Не нашел пока полную схему SSH, где показана логика работы пятипозиционного переключателя и как звучки переключаются друг с другом.

Олег Дяглев · « **Ответ #2773 :** Марта 26, 2019, 22:27:00 »

Aleksey_80, а что сингл спокойно подходит в отверстия от полноразмерного хамба? не надо ничего растачивать ни в синглах ни в пикгарде? смотрю на сайте Димарзио размеры крепежных отверстий синглов и хамбов у сиглов уже на 2мм

Aleksey_80 · « **Ответ #2774 :** Марта 26, 2019, 23:05:36 »

Олег Дяглев, пикгард не расточен. К сожалению, не могу найти размеры моих синглов, т.к. не знаю точно производителя.
Померил линейкой, межосевое примерно 79 мм. Так как в пикгарде оно меньше, то винты с перекосом вкручены, на фото плохо видно.
Рельсовый хамбакер такой же по размерам, как эти синглы, только без крышечки. Стояли вместе с синглом рядом.
К сожалению, у меня не Димарзио, расточил бы пикгард
