A.Pihulsky, Сигнал с отсечками идет с нижней половины. Верхняя делает отсечку на нековом, но основной сигнал с некового идет по нижней половине. Там типовой страт-переклюк.

Получается:
BRH
BRH+NCH
NCH
NCS+BRS
BRS

В 4 положении нек сингл пойдёт на землю, чёрный с соседнего контакта сидит на корпусе потенциометра. Я так понимаю...

A.Pihulsky, По моей раскладке 4-е? Там идет соединение общего с контактами 2 и 3  нижней секции. Т.е. черный с нека и отсечка с бриджа, на верхней секции соединяются земля и отсечка нека, что делает "сингл". Т.е. получается две отсечки, только разные катушки. У нека южная, у бриджа северная.

Спасибо. Кажется начинаю понимать свою ошибку. Я думал, что соединение отсечки с землёй вырубит хамбакер полностью. Так у меня было при распаивании схемы. Значит делаю вывод, что я не правильно определил выхода на своих звучках в моей гитаре

Народ, может кто схемку зарисовать...
Есть 3 сингла, пот громкости и 3х позиционный переключатель (и тумблер).
Нужно из этого собрать схему, чтоб средний датчик можно было включать параллельно/последовательно к двум оставшемся.
Я вижу примерно так: телековская распайка бриджа и нэка а к выходу сигнала от них. тумблером подключаться средний датчик с возможностью разного порядка подключения.
Как реализовать такую схему? Одного тумблера хватит?

Похоже, нужен тумблер на 3 направления.

Тут походу вообще 2 тумблера+3х поз. переключатель.

День добрый. Есть корейская версия Ibanez AX125 (https://ibanez.fandom.com/wiki/AX125). Хочу заменить родные звукосниматели на более качественные. Бюджет ~$150. Посоветуйте пожалуйста, можно ли подобрать что-то стоящее для данного инструмента за вышеуказанную сумму на б/у рынке?
Материалы гитары:
 - Дека: махогон
 - Гриф: клен\палисандр
Мои музыкальные предпочтения довольно широкие: от Джими Хендрикса и Гэри Мура, до Megadeth и Testament.

Seymour Duncan Sh1/Sh4 сэт.

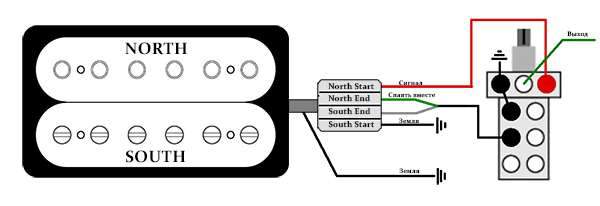

Ребят, гляньте, пожалуйста: такая схема должна быть рабочей?

Для пояснения: схема на основе этой


с добавление пуш-пуллов для последов. включения хамбов и переключателя фазы. А ещё хочу заставить работать сингл с помощью крутилки потенциометра (независимо от хамбов). Такое реально?


Upd.
Не, нарисованная схема по-ходу неправильная.
Нашёл такую ещё


Но вопрос по синглу так и остаётся...

Сингл через отдельный потенциометр напрямую к гнезду.

Ок. Пока не пробовал подпаивать, но при такой распайке этот потенциометр не будет влиять на "основной" пот. для хамбов?

Ну на гибсоне они же не мешают друг другу.

Ну, вобще-то, да. Спасибо!
