Оффлайн parzab

  • Частый посетитель
  • **
  • Сообщений: 118
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2790 : Апреля 11, 2019, 12:04:57 »
Цитата: ELECTRIC_SERGEICH от Апреля 11, 2019, 10:56:56
Проблема со звуком в том - что его вообще нет ..ни так ни так ..
Тогда, как говорят, начнём "танцевать от печки":
1. Провод, по которому итоговый звуковой сигнал идёт от переключателя "звучков" припаяйте напрямую к выходному гнезду JACK 6,3mm.
- Если звук есть - Отлично! Значит проблема в самих потенциометрах или где-то на потце громкости левый или средний контакт "соплюшкой" олова коротит звуковой сигнал на "землю".
- Если звука нет - значит "коротыш" на "землю" находится внутри или снаружи переключателя. Чиним или меняем переключатель.

2. Чтобы "расставить все точки над i" можно проверить источник звука - датчики/звукосниматели.
- Провод от одного звукоснимателя припаяйте напрямую к выходному гнезду JACK 6,3mm. Если звук есть - Отлично! Звука нет - чиним или меняем "звучёк".
- Провод от второго звукоснимателя припаяйте напрямую к выходному гнезду JACK 6,3mm. Если звук есть - Отлично! Звука нет - чиним или меняем "звучёк".

Оффлайн Gibson ST

  • Опытный
  • ****
  • Сообщений: 843
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2791 : Апреля 11, 2019, 12:11:23 »
Цитата: ELECTRIC_SERGEICH от Апреля 11, 2019, 10:56:56
Проблема со звуком в том - что его вообще нет ..ни так ни так ..
Две гитары паял до этой и всё было гуд, а тут голову сломал уже ..

Все контакты проверил, всё спаяно прочно, на всех контактах термоусадка ..

Приехал с работы ночью, и запаял провод от звезды к экрану....ничего не поменялось, сигнала нет...
3х позиционный тоже заземлён на звезде...

Фото смогу сделать послезавтра, так будет проще да ...

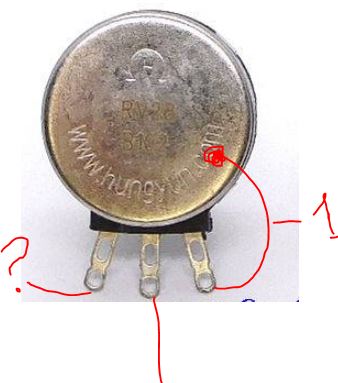

Вот ты говоришь,что у тебя вместо кондера перемычка. Это как? от крайней лапки просто на землю проводок припаял?
А свободная лапка в каком состоянии? На корпус не припаял ,случаем?

... и добавил:

ТАк?

Оффлайн ELECTRIC_SERGEICH

  • Частый посетитель
  • **
  • Сообщений: 140
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2792 : Апреля 11, 2019, 13:43:51 »
Цитата: parzab от Апреля 11, 2019, 12:04:57
Тогда, как говорят, начнём "танцевать от печки":
1. Провод, по которому итоговый звуковой сигнал идёт от переключателя "звучков" припаяйте напрямую к выходному гнезду JACK 6,3mm.
- Если звук есть - Отлично! Значит проблема в самих потенциометрах или где-то на потце громкости левый или средний контакт "соплюшкой" олова коротит звуковой сигнал на "землю".
- Если звука нет - значит "коротыш" на "землю" находится внутри или снаружи переключателя. Чиним или меняем переключатель.

2. Чтобы "расставить все точки над i" можно проверить источник звука - датчики/звукосниматели.
- Провод от одного звукоснимателя припаяйте напрямую к выходному гнезду JACK 6,3mm. Если звук есть - Отлично! Звука нет - чиним или меняем "звучёк".
- Провод от второго звукоснимателя припаяйте напрямую к выходному гнезду JACK 6,3mm. Если звук есть - Отлично! Звука нет - чиним или меняем "звучёк".
Да вот так и поступлю!
Спасибо!

... и добавил:

Цитата: Gibson ST от Апреля 11, 2019, 12:11:23
Вот ты говоришь,что у тебя вместо кондера перемычка. Это как? от крайней лапки просто на землю проводок припаял?
А свободная лапка в каком состоянии? На корпус не припаял ,случаем?

... и добавил:

ТАк?

Да как на рисунке ...левая пустая, правая на пот замкнута и с пота тона земля в звезду ...

Оффлайн Gibson ST

  • Опытный
  • ****
  • Сообщений: 843
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2793 : Апреля 11, 2019, 13:55:59 »
Цитата: ELECTRIC_SERGEICH от Апреля 11, 2019, 13:43:51


... и добавил:
Да как на рисунке ...левая пустая, правая на пот замкнута и с пота тона земля в звезду ...
На тоне не  замыкаются на землю ноги,если кондер не в разрыв сигнала стоит. Если кондера нет,исключи из цепи тон пока. Ну и раз с потом такая запара,смотреть надо всю схему распайки.
« Последнее редактирование: Апреля 11, 2019, 13:59:29 от Gibson ST »

Оффлайн ELECTRIC_SERGEICH

  • Частый посетитель
  • **
  • Сообщений: 140
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2794 : Апреля 11, 2019, 14:33:42 »
Цитата: Gibson ST от Апреля 11, 2019, 13:55:59
На тоне не  замыкаются на землю ноги,если кондер не в разрыв сигнала стоит. Если кондера нет,исключи из цепи тон пока. Ну и раз с потом такая запара,смотреть надо всю схему распайки.
Про кондер  незнал, думал что он просто срезает верха, а раз его нет то и верха не срежет ...ошибался
Да попробую сначала вообще датчик напрямую к джеку сигнал и землю ...может датчики не работают ..но тестером прозваниваются...датчики старые...спасибо всем за советы...через пару дней отпишусь что получилось ..или неполучилось))

Онлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2865
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2795 : Апреля 11, 2019, 16:28:05 »
Цитата: Aleksis2 link=topic=146254.msg11136590#msg11136590

Ну если речь идёт об "обычно" тогда лучше сказать, что на хамбакеры ставят обычно 0,022мкФ, а на синглы 0,047мкФ. Но некоторые(по вкусу) ставят на хамбы и 0,047, и 0,033, и 0,015мкФ, а на синглы и 0,022мкФ. Всё зависит от звукоснимателя и предпочтений гитариста. Чем больше номинал конденсатора - тем больше высоких частот он срезает.
Справедливости ради номинал кондера привязывается к номиналу потенциометра, а не к типу датчика.
То бишь в стандарте обычно 250к и 47нФ или 500к и 22нФ.
А какие там датчики неважно.
Ибо есть гибсона с мыльницами синглами с 22нФ, как и есть фендера на хамбах с 47нФ.

Админы ну вашуж дивизию, какая же на ресурсе жопа с цитированием со смарта. Ну это же полный кирдык!!! С этим же надо чегото делать!!! Сейчас с сенсорных девайсов сидят в инете все процентов 80% юзеров. А то и больше. А ресурс в конце 90ых застрял.
« Последнее редактирование: Апреля 11, 2019, 16:36:01 от Bulldozerrr »

Оффлайн Gibson ST

  • Опытный
  • ****
  • Сообщений: 843
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2796 : Апреля 11, 2019, 19:17:12 »
Цитата: ELECTRIC_SERGEICH от Апреля 11, 2019, 14:33:42
...
А какой у тебя переключатель?типа  Гибсон или Фендер?

Оффлайн ELECTRIC_SERGEICH

  • Частый посетитель
  • **
  • Сообщений: 140
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2797 : Апреля 11, 2019, 20:46:20 »
Цитата: Gibson ST от Апреля 11, 2019, 19:17:12
А какой у тебя переключатель?типа  Гибсон или Фендер?
Гибсон

Оффлайн Aleksis2

  • Опытный
  • ****
  • Сообщений: 523
  • Каждому по деяниям его!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2798 : Апреля 11, 2019, 21:16:32 »
Bulldozerrr, Согласен. Не так выразился.

Оффлайн Gibson ST

  • Опытный
  • ****
  • Сообщений: 843
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2799 : Апреля 12, 2019, 05:07:27 »
Цитата: ELECTRIC_SERGEICH от Апреля 11, 2019, 20:46:20
Гибсон

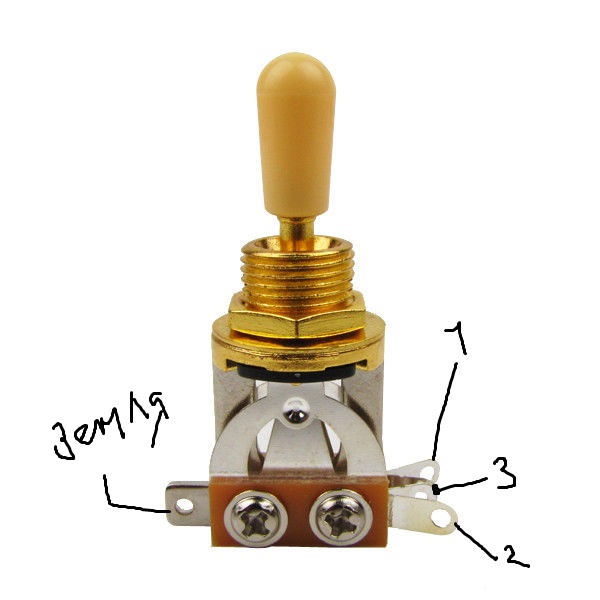

Если такой,то я с ним первый раз лоханулся при установке. Припаял громкость на контакт земли.  А правильно-1- звукосниматель, 2-звукосниматель,3 - выход на громкость.


Оффлайн ELECTRIC_SERGEICH

  • Частый посетитель
  • **
  • Сообщений: 140
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2800 : Апреля 12, 2019, 10:34:05 »
Цитата: Gibson ST от Апреля 12, 2019, 05:07:27
Если такой,то я с ним первый раз лоханулся при установке. Припаял громкость на контакт земли.  А правильно-1- звукосниматель, 2-звукосниматель,3 - выход на громкость.


У меня спаяно правильно....))
Но не настолько правильно, чтобы "играла"
Но завтра всё поменяю....)))

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 13729
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2801 : Апреля 13, 2019, 13:47:55 »
Цитата: Gibson ST от Апреля 12, 2019, 05:07:27
Если такой,то я с ним первый раз лоханулся при установке. Припаял громкость на контакт земли.  А правильно-1- звукосниматель, 2-звукосниматель,3 - выход на громкость.




Полезная инфа, спасибо

Оффлайн Aleksey_80

  • Новичок
  • *
  • Сообщений: 7
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2802 : Апреля 14, 2019, 23:11:45 »
Мне кто-нибудь сможет помочь? Жду, а ответов нет  :hmmm:

Оффлайн ELECTRIC_SERGEICH

  • Частый посетитель
  • **
  • Сообщений: 140
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2803 : Апреля 21, 2019, 11:10:15 »
Цитата: parzab от Апреля 11, 2019, 12:04:57
Тогда, как говорят, начнём "танцевать от печки":
1. Провод, по которому итоговый звуковой сигнал идёт от переключателя "звучков" припаяйте напрямую к выходному гнезду JACK 6,3mm.
- Если звук есть - Отлично! Значит проблема в самих потенциометрах или где-то на потце громкости левый или средний контакт "соплюшкой" олова коротит звуковой сигнал на "землю".
- Если звука нет - значит "коротыш" на "землю" находится внутри или снаружи переключателя. Чиним или меняем переключатель.

2. Чтобы "расставить все точки над i" можно проверить источник звука - датчики/звукосниматели.
- Провод от одного звукоснимателя припаяйте напрямую к выходному гнезду JACK 6,3mm. Если звук есть - Отлично! Звука нет - чиним или меняем "звучёк".
- Провод от второго звукоснимателя припаяйте напрямую к выходному гнезду JACK 6,3mm. Если звук есть - Отлично! Звука нет - чиним или меняем "звучёк".
Я так и не смог определить в чём была проблема,но взял новые потцы новый 3х позиционный и прекрасно всё спаял с первого раза...хрень какая то ..те потцы рабочие, и 3х позиционный рабочий...но вместе они работать не хотят...магия))

Оффлайн parzab

  • Частый посетитель
  • **
  • Сообщений: 118
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2804 : Апреля 21, 2019, 19:31:58 »
Цитата: ELECTRIC_SERGEICH от Апреля 21, 2019, 11:10:15
Я так и не смог определить в чём была проблема,но взял новые потцы новый 3х позиционный и прекрасно всё спаял с первого раза...хрень какая то ..те потцы рабочие, и 3х позиционный рабочий...но вместе они работать не хотят...магия))
Поздравляю с решением проблемы!
А старые потцы с переключателем - сдать в кружок "Умелые руки" пионерам для опытов...
 :drv:  :selfmade2:  :selfmade: :alc:
