Acid_November, Фендер который с CTS - везде лог. Гибсон - которые без пуш-пулов на тонах, тоже везде лог. Характеристика проверяется очень легко обычным мультиметром.

Хм, проверил. А действительно ведь. Спасибо, буду знать.)

  и рулится там все удобно...

капец, теперь творческий зуд сведется к тупому перебору в магазе

Сабж!
купил вилкинсоны у китайцев хочу заменить стандартные MIGTHY MIGHT MOTHERBUCKERS на китайцев
у MM на выход 3 провода 1. белый 2. красный 3. черный
у Вилкинсона 3 провода. 1. зеленый+без оплетки 2. красный+белый 3. черный
как правильно паять провода? как хотябы проверить(прозвонить) чтобы припаять как и раньше с отсечкой..

... и добавил:

прозвонил катушку под минус отвертку и припаял по аналогии.
получилось
зеленый+бел оплетки=красный
красный+белый=белый
черный=черный

гитара работает, тон и звук работает, переключение между Н и В работает и вместе они тоже работают, но пропала отсечка. при таком конфиге на прошлых звучках была отсечка
https://ru.aliexpress.com/item/33028889361.html?scm=1007.23534.124000.0&pvid=e55b013f-c921-49de-8016-a5c31d9d9c03&rmsg=do_not_replacement&dp=cbd096b99bc2f83bf580d787c86ffec7&af=857570&cv=47843&afref=&mall_affr=pr3&aff_platform=aaf&cpt=1574184649755&sk=VnYZvQVf&aff_trace_key=e82f0d4dcb3c43b6b07954b59ac930e8-1574184649755-01464-VnYZvQVf&terminal_id=7c9c9b38eb47414088bbe9d0beb55234
датчики


... и добавил:

[

да есть еще земля на флойд но я ее просто не указал
отсечка на тоне-пушпуле, по крайней мере раньше была. припаял вроде по аналогии все работает но отсечка пропала

Как бы так...

Я про другое.

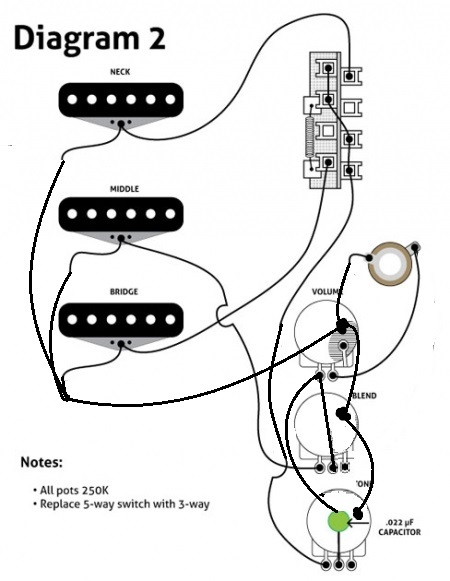

Обратите внимание на схему сеймура. Там на дпдт есть общая перемычка, которая дальше ведёт на землю. В нарисованной вами схеме этот важный момент не реализован.

так схема то не мной придумана. это стандартная схема cort. я ничего в ней не менял, и раньше отсечка была
