Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 5193
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3150 : Октября 11, 2020, 20:15:25 »
куда паять - либо на ногу пота громкости, либо сперва на переключалку в зависимости от того, какая у тебя схема

Оффлайн zagzag

  • Завсегдатай
  • ***
  • Сообщений: 441
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3151 : Октября 13, 2020, 01:36:00 »
у меня :
1. тоне(пуш-пул) проверил
2. громкость
3. 3п переключатель


схема вот
« Последнее редактирование: Октября 13, 2020, 01:39:24 от zagzag »

Оффлайн SLK

  • Эксперт
  • *****
  • Сообщений: 1283
  • simakera guitars
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3152 : Октября 13, 2020, 13:54:30 »
Цитата: zagzag от Октября 11, 2020, 03:18:17
а куда его паять то?
я сделал просто по аналогии с предыдущем хамбом но там вроде и проводов поменьше было

1. Гугли цветовую маркировку по словам wilkinson pickup wiring diagram
2. Заходи на сайт Димарцио, ищи необходимую тебе конфигурацию и тупо копируй, адаптировав цвета катушек

Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 5193
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3153 : Октября 13, 2020, 17:33:56 »
 у них 5 проводов
1. черный
2. белый + красный
3. зеленый + без оплетки

зеленый + без оплетки - это земля. его паяешь на корпус пота. белый + красный - эти нужно паять на пушпул, когда его включаешь они должны коротиться на землю.
а чёрный это сигнал. каждый отдельный чёрный паяешь на 3вайный свитч, а выход свитча уходит на крайнюю ногу потца громкости. от этой же крайней ноги идёт провод к потцу тембра. со средней ноги пота громкости идёт сигнальный  провод на гнездо. и с корпуса пота громкости идёт земляной конец на гнездо.

Оффлайн zagzag

  • Завсегдатай
  • ***
  • Сообщений: 441
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3154 : Октября 13, 2020, 19:07:22 »
Цитата: Алексей Е от Октября 13, 2020, 17:33:56
у них 5 проводов
1. черный
2. белый + красный
3. зеленый + без оплетки

зеленый + без оплетки - это земля. его паяешь на корпус пота. белый + красный - эти нужно паять на пушпул, когда его включаешь они должны коротиться на землю.
а чёрный это сигнал. каждый отдельный чёрный паяешь на 3вайный свитч, а выход свитча уходит на крайнюю ногу потца громкости. от этой же крайней ноги идёт провод к потцу тембра. со средней ноги пота громкости идёт сигнальный  провод на гнездо. и с корпуса пота громкости идёт земляной конец на гнездо.
понятно что них не понятно. было бы проще еслиб знал какие ноги за что отвечают на крутилках

Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 5193
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3155 : Октября 13, 2020, 19:21:41 »

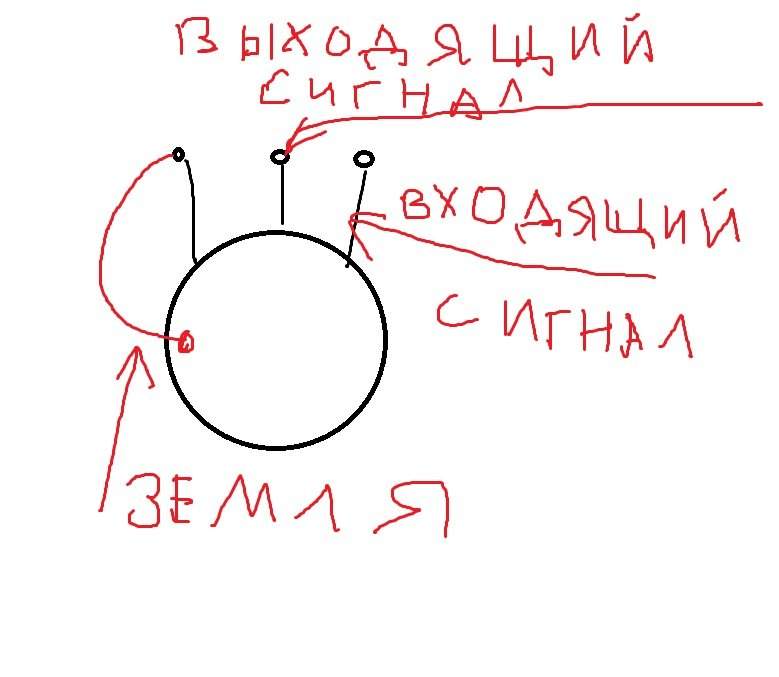

пот громкости

Оффлайн zagzag

  • Завсегдатай
  • ***
  • Сообщений: 441
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3156 : Октября 13, 2020, 19:41:43 »
да по сути так и сделано, только на входящий сигнал идут провода с 3way и tone(тут вообще через конденсатор) мне тут вообще походу проще всю схему распаять и заново переделать

Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 5193
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3157 : Октября 13, 2020, 20:01:31 »
чёрные от датчиков должны идти на свитч. на разные его ноги. а не на одну ногу пота тона. и потом со свитча этот сигнал пойдёт на пот громкости

Оффлайн zagzag

  • Завсегдатай
  • ***
  • Сообщений: 441
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3158 : Октября 13, 2020, 20:05:57 »
что делает белый с красным от датчика? он у меня идет в крутилку tone. на крутилке тоне 6 ног и земля сзади и  3 ноги и земля спереди. это крутилка одновременно и тон и отсечка.

Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 5193
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3159 : Октября 13, 2020, 21:26:45 »
краснобелый делает отсечку когда его замыкаешь на землю

Оффлайн vulf

  • Живу на форуме
  • *******
  • Сообщений: 8458
  • Тута девки живут, нами еще не мятые
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3160 : Октября 13, 2020, 22:00:00 »

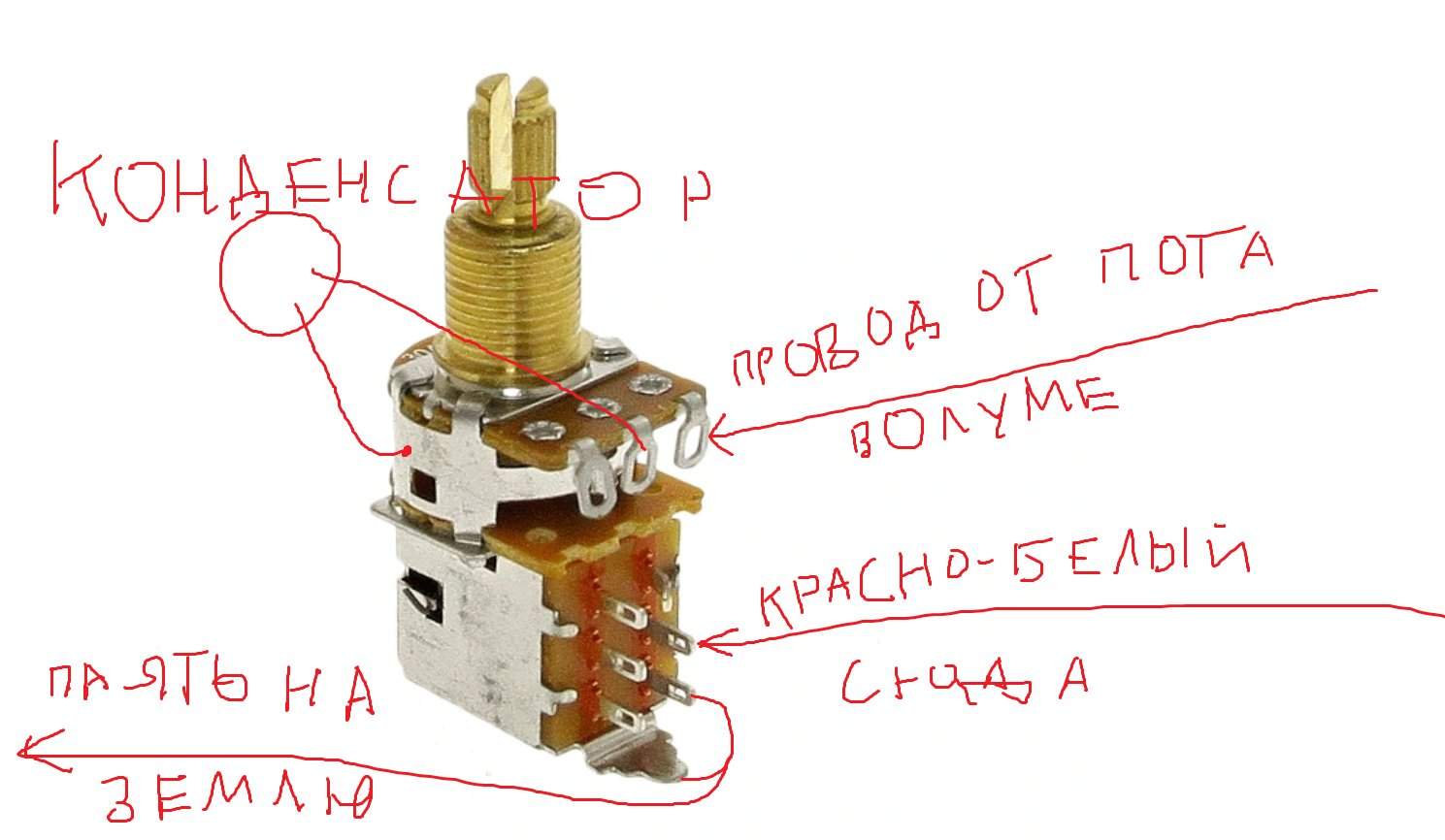

Яп поменял ноги кондера и провод от пота валюмэ местами. чтоб фонило меньше
ну и на др сторону на левую пота кондёра ногу

Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 5193
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3161 : Октября 13, 2020, 22:33:56 »
про ноги согласен, но это малозначительные детали, а вот у автора в чертеже вообще содом и гоморра

Оффлайн zagzag

  • Завсегдатай
  • ***
  • Сообщений: 441
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3162 : Октября 13, 2020, 23:54:38 »
Цитата: Алексей Е от Октября 13, 2020, 21:26:45
краснобелый делает отсечку когда его замыкаешь на землю
ну да так и припаяно. получается только сигнал надо на 3way ноги по краям припаять. но выглядит это конечно все ужасно.
красный и белый в два ряда к тоне припаяно, верно?
« Последнее редактирование: Октября 14, 2020, 00:50:50 от zagzag »

Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 5193
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3163 : Октября 14, 2020, 07:49:18 »
да

Оффлайн Илья Дзюбенко

  • Новичок
  • *
  • Сообщений: 7
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3164 : Октября 15, 2020, 09:40:17 »
Имеется Ibanez gio grg 121dx black flat. Подскажите пожалуйста, есть ли смысл его "прокачать"? Заменить звукосниматели, колки и т.п.? Буду очень благодарен!!!
