спс попробую

МГШВ лучше какого диаметра использовать для пайки?

Почему именно МГШВ? При снятии изоляции этот слой шелка не очень удобно снимать. Цепи слаботочные, можно хоть витой парой паять, исходя из удобства пайки, монтажа и механической прочности.

Провод 26AWG, которым паяют большинство гитар - 0,12 мм сечением.

grindcorer, если вопрос по реализации отсечки на твоей схеме, то да. У тебя также пушпул распаян?

шалом уважаемые

а подскажите плз, какие потенциометры должны быть в этой схеме? они по 500K оба, а характеристика какая?

sliver1, обычный это какой? гибсоновский или как на стратах?

sliver1, ну да, можно. по идее, середину нека (спайку катушек) припаваешь на среднее положение, да и все.

sliver1, новые датчики сняты откуда-то? какая фирма? есть ли там спаянные выводы?

... и добавил:

Черные провода это почти всегда земля, оплетка это тоже земля -- это все припаивается на корпус громкости, вон там я пятно вижу как раз под это дело.
Остальные провода зависят от датчика. Цветовые раскладки разные. Допустим, у тебя раскладка как картинке ниже (Symour Duncan). Такой датчик в режиме хамба подключается так -- красный спаивается с белым и изолируется, черный припаиватся на переключатель, зеленый -- земля. Это общая идея.

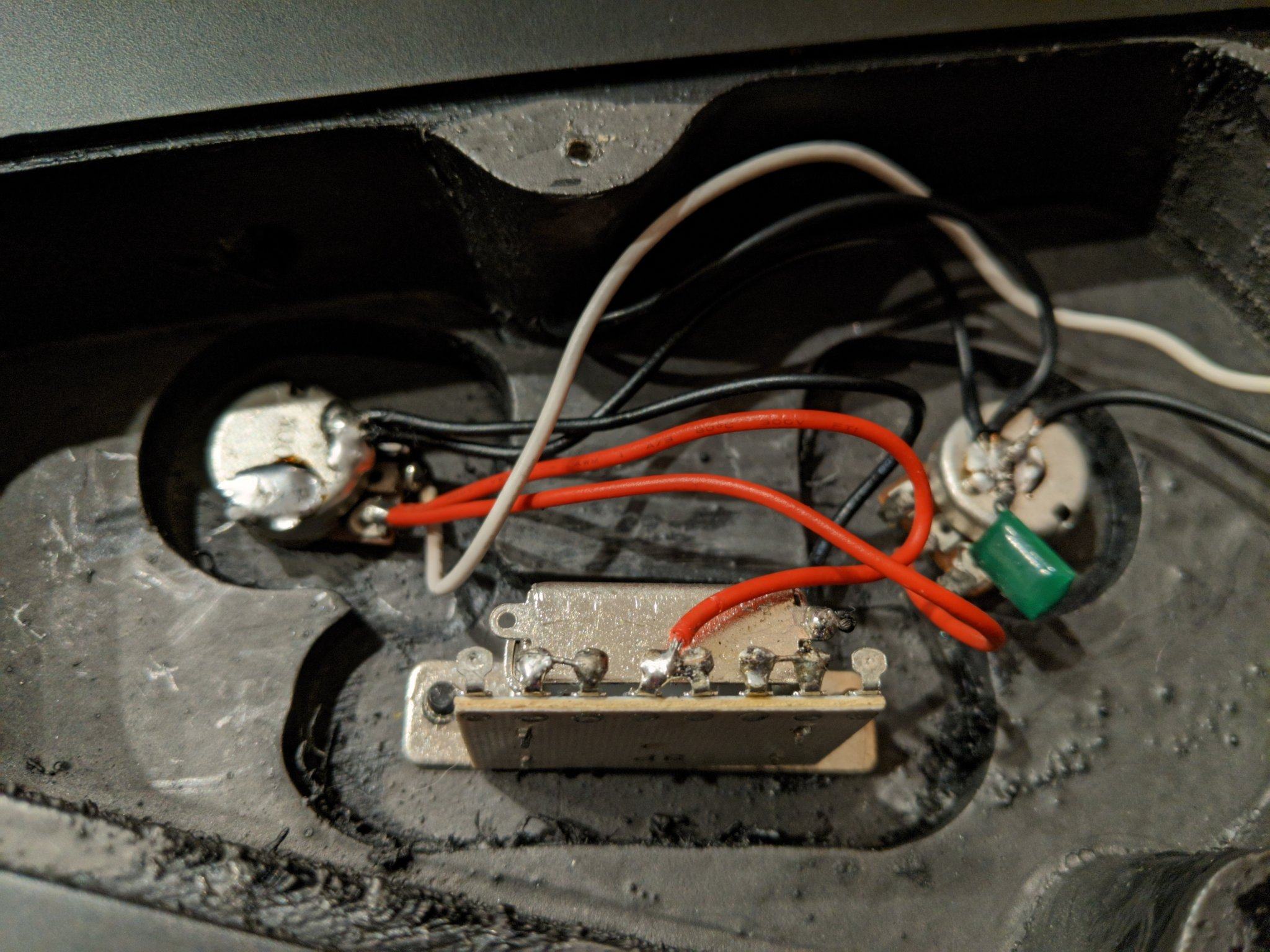

Будем считать, что на твоей фотке контакты пронумерованы с 1 по 8, слева направо. 4 и 5 спаяны вместе, это выход сигнала с переклюка.
Первым делом тебе нужно убрать перемычки на контактах 2-3 и 6-7.
Теперь распаиваем массу (экран, оплетку) и оба зеленых провода на громкость, в одной точке.
Спаиваем красный и белый провода бриджа, изолируем. Черный бриджа припаиваем на контакт 6.
Красный и белый нека вместе припаиваем на контакт 2. Черный нека припаиваем на контакт 3.

Если поменять местами черный и зеленый бриджа, то будет активирована другая катушка.

Вот твоя распайка старая, только красный и белый спаяны внутри датчиков и снаружи недоступны.
